4 - 29

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон





ОПАСНОСТЬ

При виде сверху предметы кажутся расположенны-

•

ми дальше, чем на самом деле, так как это является
псевдо-изображением, которое получается путем
обработки изображений от камер, установленных в
зеркалах заднего вида, а также в передней и задней
части автомобиля.

Изображение высоких предметов, таких как бордюр

•

или другой автомобиль, расположенных на стыке зон
обзора различных камер, может быть искажено или
не показано.

На дисплее не могут быть показаны предметы, на-

•

ходящиеся выше поля обзора камеры.

Вид «с высоты птичьего полета» может быть иска-

•

жен, если положение камеры меняется.

Линии, нанесенные на парковке, на дисплее могут

•

быть искажены, если они находятся на стыке поля
обзора различных камер. Искажение увеличивается
по мере удаления автомобиля от линии.

Изображение угла поворота колес не соответствует

•

фактическому углу поворота колес.

Вид боковой части переднего плана

Направляющие линии:

На мониторе будут показаны линии, обозначающие ширину
автомобиля и ограничивающие переднюю часть кузова.

Линия

햲 обозначает переднюю часть автомобиля.

Линия

햳 обозначает габаритную ширину автомобиля с уче-

том наружных зеркал заднего вида.

Продолжения

햴 передней 햲 и боковой 햳 линии показаны

на дисплее зеленым пунктиром.

Когда угол автомобиля находится слишком близко к препят-
ствию, на дисплее появляется индикатор углового датчика

햵.



ВНИМАНИЕ

Индикатор указателей поворота может выглядеть

•

как линия габаритной ширины автомобиля. Это не
является признаком неисправности.

РАЗНИЦА МЕЖДУ ПРОГНОЗИРУЕМЫМ
И ФАКТИЧЕСКИМ РАССТОЯНИЕМ ДО
ПРЕПЯТСТВИЯ

4 - 30

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон

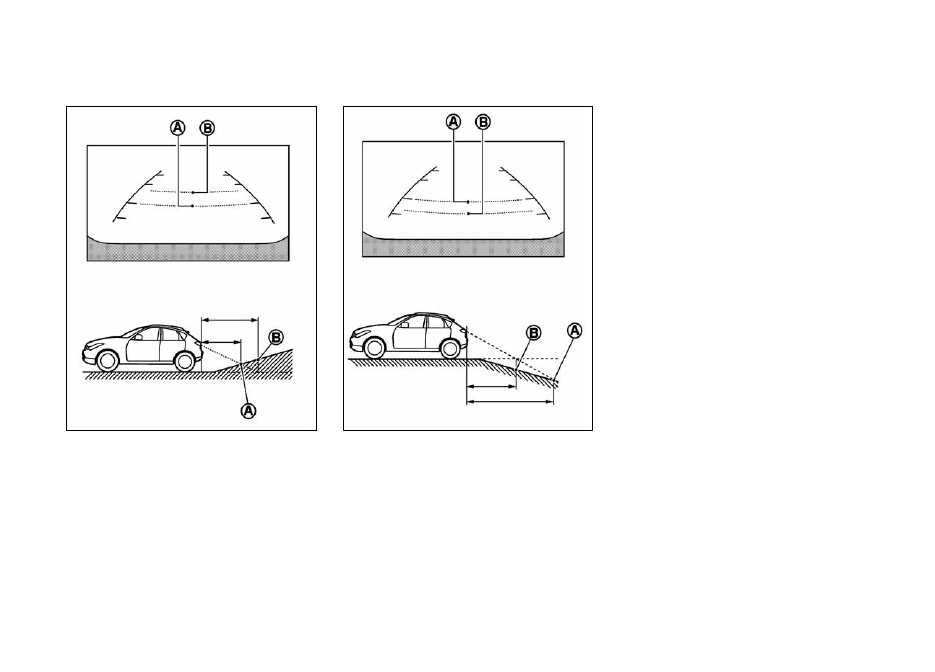

Движение задним ходом по крутому подъему

При движении задним ходом по крутому подъему, линии
расстояния до препятствия и линии габаритной ширины ав-
томобиля на дисплее показывают меньшее расстояние, чем
на самом деле. Например, дисплей показывает расстояние
1.0 м до точки A, но фактическая точка, находящаяся на
расстоянии 1.0 м – это точка B. Имейте в виду, что любой
предмет на подъеме, видимый на дисплее, на самом деле
расположен дальше, чем это кажется.

Движение задним ходом по крутому спуску

При движении задним ходом по крутому спуску, линии рас-
стояния до препятствия и линии габаритной ширины авто-
мобиля на дисплее показывают большее расстояние, чем
на самом деле. Например, дисплей показывает расстояние
1.0 м до точки A, но фактическая точка, находящаяся на
расстоянии 1.0 м – это точка B. Имейте в виду, что любой
предмет на подъеме, видимый на дисплее, на самом деле
расположен ближе, чем это кажется.

4 - 31

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон

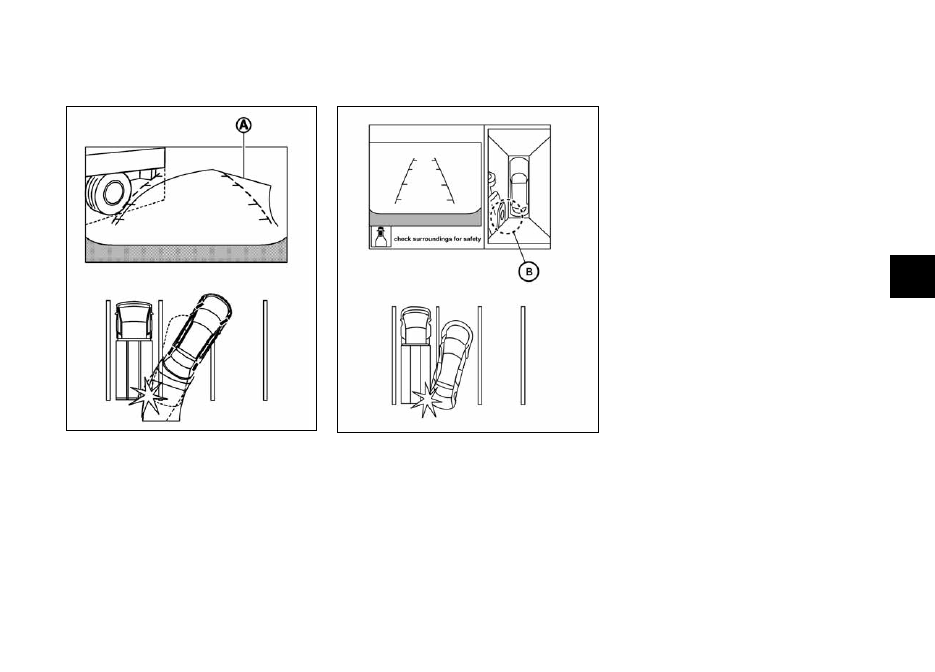

Движение задним ходом вблизи выступающих
препятствий

Линии прогнозируемой траектории A не касаются объектов
на дисплее. Однако автомобиль может задеть препятствие,
если оно выступает за фактическую траекторию движения.

В режиме вывода на экран вида «с высоты птичьего полета»
возможно наличие небольшого видимого расстояния B
между автомобилем и препятствием.

4 - 32

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон

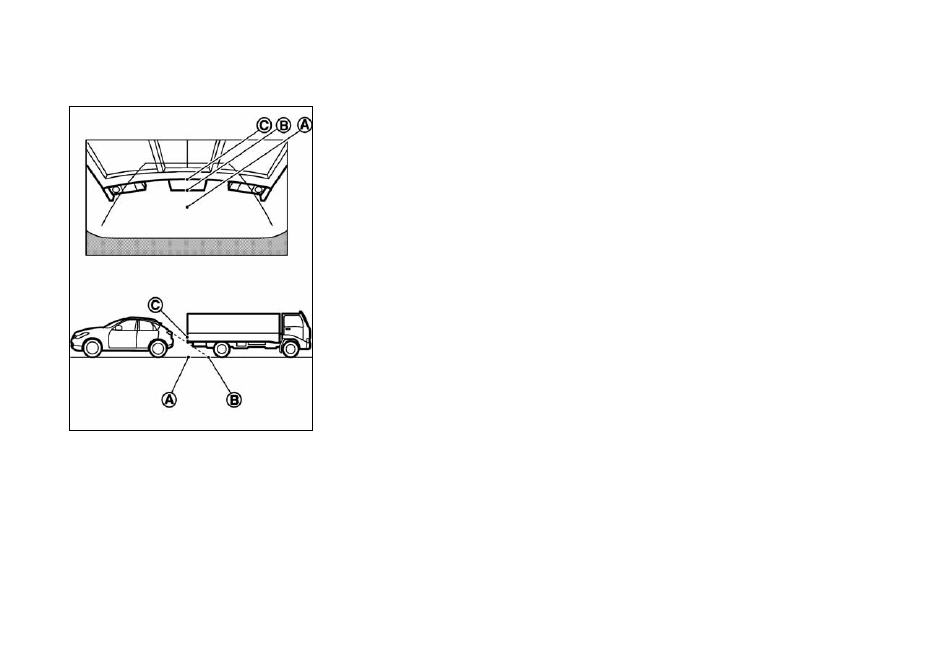

Движение задним ходом позади выступающих
препятствий

Расстояние до точки C, показанное на дисплее, выглядит
большим, чем до точки B. Однако на самом деле расстоя-
ние до точки C такое же, как и до точки A. Автомобиль
может задеть препятствие, двигаясь задним ходом к точке
A, если предмет выступает за фактическую траекторию
движения автомобиля.

ПЕРЕКЛЮЧЕНИЕ ДИСПЛЕЯ

При положении ON выключателя зажигания нажмите кнопку
CAMERA или переведите рычаг селектора коробки передач
в положение R (Задний ход), чтобы включить монитор кру-
гового обзора.

Монитор кругового обзора отображает вид с разных точек
зрения на разделенных экранах в зависимости от положения
рычага селектора. Нажмите кнопку CAMERA, чтобы пере-
ключать изображения с разных точек.

Если рычаг селектора находится в положении R (Задний
ход), то возможны следующие варианты обзора:

Разделенный экран обзора назад/вида «с высоты пти-



•

чьего полета»

Разделенный экран обзора назад/вида спереди и сбоку



•

Если рычаг селектора находится в положении P (Стоянка),
то возможны следующие варианты обзора:

Разделенный экран обзора вперед/вида «с высоты пти-



•

чьего полета»

Разделенный экран обзора вперед/вида спереди и сбоку



•

Если рычаг селектора находится в положении D (Движение),
то отображается только обзор вперед/вид спереди и сбоку
на разделенном экране.

Когда рычаг селектора находится в положении R (Задний
ход) и скорость движения автомобиля превышает пример-
но 10 км/ч, монитор кругового обзора переключается на
предыдущий экран.
