Ниссан Патфайндер (2018 год). Инструкция - часть 42

4 - 25

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон



НАСТРОЙКА ЛИНИЙ ПРОГНОЗИРУЕМОЙ
ТРАЕКТОРИИ

Для включения или выключения отображения линий про-
гнозируемой траектории на дисплее нажмите кнопку
SETTING (Настройки), коснитесь пункта «Camera» (Камера)
и нажмите кнопку ENTER.

Predictive Course Lines (Линии прогнозируемой траектории):

Если эта функция включена, то линии прогнозируемой тра-
ектории появятся на дисплее при переводе рычага селектора
коробки передач в положение R (Задний ход).

РЕГУЛИРОВКА ДИСПЛЕЯ

Для настройки функции «Display ON/OFF» (Включение/вы-
ключение дисплея), «Brightness» (Яркость), «Tint» (Оттенок),
«Colour» (Цвет), «Contrast» (Контраст) и «Black Level» (Уро-
вень насыщенности черного цвета) для монитора заднего
обзора нажмите кнопку SETTING при включенном мониторе
заднего обзора и коснитесь клавиши «Display» (Дисплей).
Выберите один из пунктов и измените значение, касаясь
клавиши «+» или «-», либо вращая многофункциональный
переключатель NISSAN.

Запрещается регулировать яркость, насыщенность, цвет или
контраст изображения на мониторе заднего обзора во вре-
мя движения автомобиля. Убедитесь в том, что стояночный
тормоз полностью включен.

РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ
СИСТЕМЫ

При переводе рычага селектора автоматической короб-



•

ки передач в положение R (Задний ход) экран дисплея
автоматически переключится в режим монитора за-
днего обзора. Однако при этом вы можете продолжать
слушать аудиосистему.

При включении заднего обзора отображение на экране



•

может появиться с некоторой задержкой.

При слишком высокой или низкой температуре окру-



•

жающей среды изображение предметов на мониторе
может быть нечетким. Это не является признаком неис-
правности.

При попадании в объектив камеры сильного луча света



•

изображение предметов на мониторе может быть нечет-
ким. Это не является признаком неисправности.

Иногда вы можете заметить вертикальные линии на



•

предметах, изображенных на дисплее. Это может быть
вызвано сильным отражением света от бампера. Это не
является признаком неисправности.

Экран может мерцать при флуоресцентном освещении.



•

Это не является признаком неисправности.

Цвет предметов на мониторе заднего вида может отли-



•

чаться от действительного. Это не является признаком
неисправности.

В условиях низкой освещенности и ночью изображение



•

предметов на мониторе может быть нечетким. Это не
является признаком неисправности.

При попадании на объектив камеры заднего вида грязи,



•

дождя или снега изображение предметов на мониторе
заднего обзора может быть нечетким. Очистите объек-
тив камеры.

Запрещается наносить полироль на объектив камеры.



•

При попадании полироли или воска на крышку объек-
тива камеры промойте ее при помощи мягкой чистой
ткани, смоченной раствором нейтрального моющего
средства.



ВНИМАНИЕ

Запрещается использовать для чистки объектива

•

камеры спирт, бензин и другие растворители. Это
приведет к помутнению крышки объектива и иска-
жению цветопередачи. Для чистки объектива камеры
используйте мягкую ткань, смоченную раствором
нейтрального моющего средства, а затем протрите
объектив сухой мягкой тканью.

Будьте осторожны, чтобы не повредить объектив ка-

•

меры, так как это повлияет на изображение на экране
монитора.

4 - 26

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон

МОНИТОР AROUND VIEW® (МОНИТОР КРУГОВОГО
ОБЗОРА) (для некоторых вариантов исполнения
автомобиля)

При положении ON выключателя зажигания нажмите кноп-
ку CAMERA или переведите рычаг селектора коробки пере-
дач в положение R (Задний ход), чтобы включить монитор
кругового обзора. На мониторе будет показано положение
автомобиля с различных точек обзора.

Возможные точки обзора:

Вид «с высоты птичьего полета»



•

На мониторе обстановка вокруг автомобиля будет по-
казана как на виде сверху.

Вид спереди и сбоку



•

На мониторе будет показана обстановка впереди и во-
круг колеса со стороны переднего пассажира.

Вид спереди



•

На дисплее отображается пространство спереди авто-
мобиля с углом обзора примерно 130,5 градусов.

Вид сзади



•

На дисплее отображается пространство позади автомо-
биля с углом обзора примерно 130,5 градусов.

Эта система призвана помочь водителю в таких ситуациях,
как постановка автомобиля на узкое парковочное место, или
«параллельная» парковка.

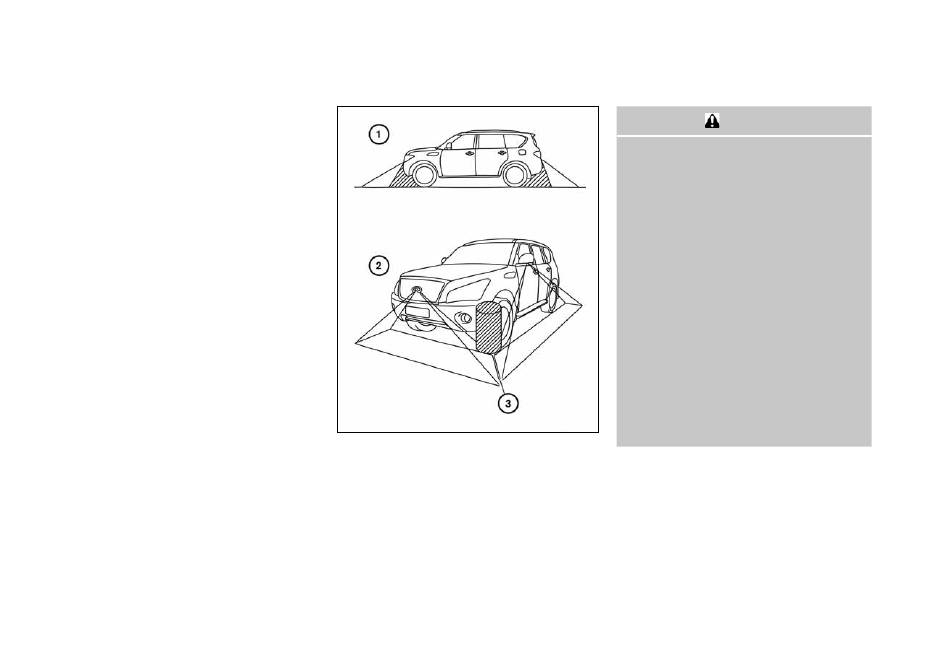

Имеются некоторые зоны, в которых система не сможет
показать препятствия и система не предупреждает о нали-
чии движущихся объектов. При включении переднего или
заднего обзора, система может не отобразить присутствие
препятствий, лежащих на земле или находящихся ниже бам-
пера

햲. При обзоре «с высоты птичьего полета» монитор 햳

может не обнаружить присутствие высокого препятствия на
стыке зон обзора

햴.



ОПАСНОСТЬ

Монитор кругового обзора повышает удобство

•

управления автомобилем. Он не может полностью
заменить необходимые меры предосторожности, так
как имеются зоны, в которых система не может об-
наружить присутствие препятствий. Прежде чем на-
чинать движение, обязательно проверьте обстановку
вокруг автомобиля через окна и при помощи зеркал
заднего вида.

Водитель всегда несет ответственность за обеспе-

•

чение безопасности при постановке автомобиля на
стоянку или выполнении других маневров.

Не пользуйтесь монитором кругового обзора при

•

сложенных наружных зеркалах заднего вида, и убе-
дитесь в том, что дверь багажного отделения закры-
та, прежде чем начинать движение автомобиля при
помощи монитора заднего обзора.

Расстояние между предметами, видимое на мониторе

•

кругового обзора, отличается от действительного.

Камеры установлены на решетке переднего радиато-

•

ра, на зеркалах заднего вида и над задним регистра-
ционным знаком. Следите за тем, чтобы объективы
камер не были ничем закрыты.

4 - 27

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон



При мойке автомобиля струей воды под высоким

•

давлением не допускайте попадания струи воды в
камеры. В противном случае попадание воды внутрь
камеры может привести к конденсации влаги на лин-
зе объектива, к неисправности камеры, возгоранию
или к поражению электрическим током.

Оберегайте камеры кругового обзора от ударных

•

воздействий. Камеры являются прецизионными
(высокоточными) устройствами. В противном случае
может нарушиться функционирование камеры круго-
вого обзора или возникнуть неисправность, которая
может привести к возгоранию или к поражению элек-
трическим током.



ВНИМАНИЕ

Старайтесь не поцарапать линзы, расположенные перед
камерой, при очистке от снега или грязи.

ВАРИАНТЫ ОБЗОРА



ОПАСНОСТЬ

Линию расстояния до препятствия и линии ширины

•

автомобиля можно использовать только для справки
и только в том случае, когда автомобиль находится
на ровной дороге с твердым покрытием. Расстояние
до препятствия, наблюдаемое на мониторе может от-
личаться от фактического расстояния между автомо-
билем и показанным препятствием.

Если на автомобиле будут установлены шины иного

•

размера, линии прогнозируемой траектории движения и
вид сверху могут отличаться от действительности.

При движении на подъем предметы на мониторе ка-

•

жутся расположенными ближе, чем на самом деле.
При движении на спуск предметы на мониторе ка-
жутся расположенными дальше, чем на самом деле.
Пользуйтесь зеркалами заднего вида или обернитесь
через плечо, чтобы правильно оценить расстояние до
препятствий.

На мониторе заднего обзора предметы отображаются с

•

противоположной стороны, чем при наблюдении через
внутреннее или наружные зеркала заднего вида.

На дороге, покрытой снегом, или на скользкой доро-

•

ге действительная траектория движения автомобиля
может отличаться от прогнозируемой траектории.

Линии, ограничивающие габаритный коридор авто-

•

мобиля по ширине, и линии прогнозируемой траек-
тории движения на мониторе выглядят шире, чем
действительная ширина автомобиля и ширина его
фактического габаритного коридора.

Показанная на мониторе прогнозируемая  траекто-

•

рия движения может быть слегка смещена вправо,
так как камера заднего вида установлена не точно
по центру автомобиля.

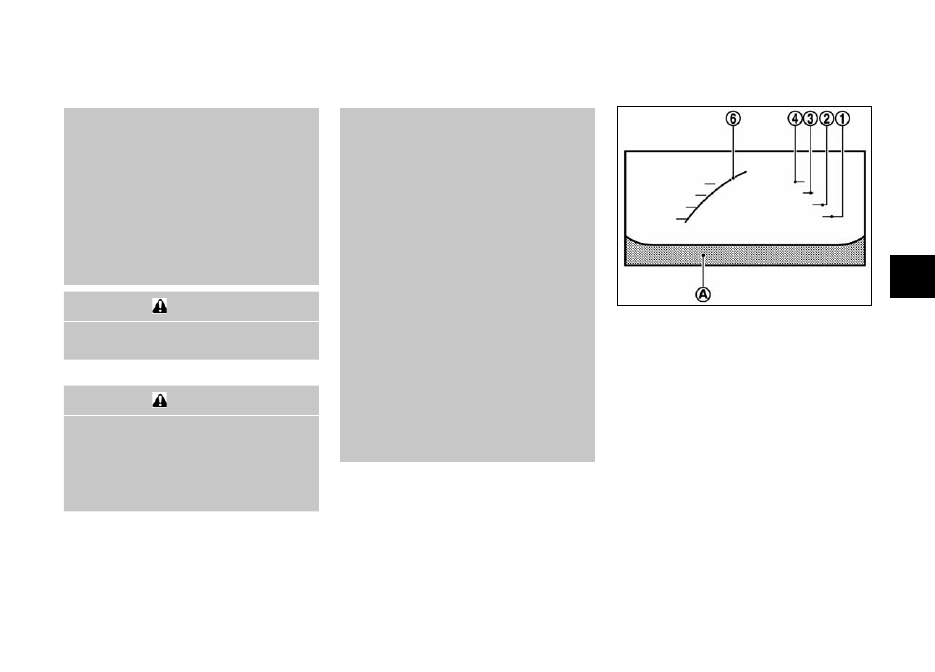

Вид вперед

Обзор вперед и назад

На мониторе будут показаны линии, которые указывают ши-
рину автомобиля и расстояние до препятствия относительно
кузова автомобиля A.

Линии, указывающие расстояние до препятствия:

Эти линии указывают расстояние, оставшееся между пре-
пятствием и кузовом автомобиля:

Красная линия



•

햲: Примерно 0,5 м

Желтая линия



•

햳: Примерно 1 м

Зеленая линия



•

햴: Примерно 2 м

Зеленая линия



•

햵: Примерно 3 м

4 - 28

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон

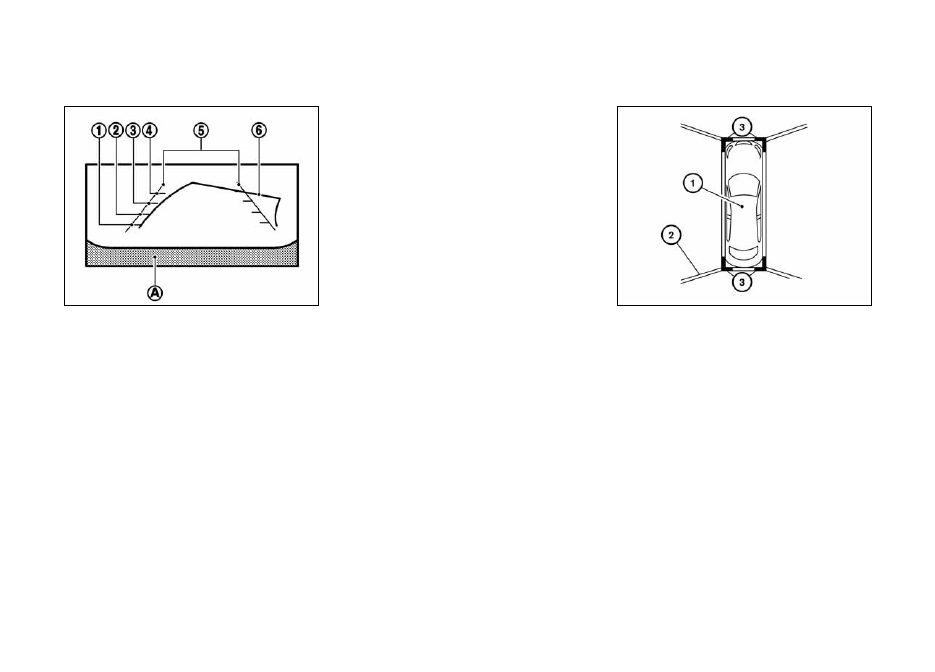

Обзор назад

Линии, указывающие габаритную ширину автомобиля

햶:

Эти линии указывают габаритную ширину автомобиля при
движении задним ходом.

Линии прогнозируемой траектории

햷:

Эти линии указывают прогнозируемую траекторию автомо-
биля при движении. Линии прогнозируемой траектории по-
являются на дисплее при повороте рулевого колеса. Линии,
указывающие прогнозируемую траекторию движения, будут
изменяться в зависимости от угла поворота рулевого колеса,
и не будут появляться на дисплее, если рулевое колесо на-
ходится в среднем положении.

Передняя камера не передает изображение на дисплей, если
скорость автомобиля превышает 10 км/ч.

ПРИМЕЧАНИЕ:

Когда на дисплее показывается вид спереди от автомобиля
и рулевое колесо повернуто на 90 градусов или менее от
нейтрального положения, на дисплее будут показаны пра-
вая и левая линии прогнозируемой траектории

햷. Когда

рулевое колесо повернуто на 90 градусов и более, линия
прогнозируемой траектории будет показана только со сто-
роны, противоположной направлению поворота рулевого
колеса.

Вид «с высоты птичьего полета»

При включении вида «с высоты птичьего полета» на дисплее
будет показан вид автомобиля сверху, что помогает оценить
расположение автомобиля и линий прогнозируемой траек-
тории движения по отношению к парковочному месту.

Условное изображение автомобиля

햲 указывает на положе-

ние автомобиля. Учтите, что расстояние между предметами,
видимое на виде «с высоты птичьего полета», отличается от
действительного.

Те зоны, которые не входят в зону обзора камер

햳, указаны

черным цветом.

Если выключатель зажигания переведен в положение ON,
то после включения вида «с высоты птичьего полета» не
просматриваемые зоны

햳 выделяются на дисплее желтым

цветом в течение 3 секунд. Кроме того, непросматриваемые
зоны по углам кузова автомобиля отображаются красным
цветом и мигают в течение 3 секунд

햴, чтобы предупредить

водителя о необходимости быть осторожным.
