Обзор назад

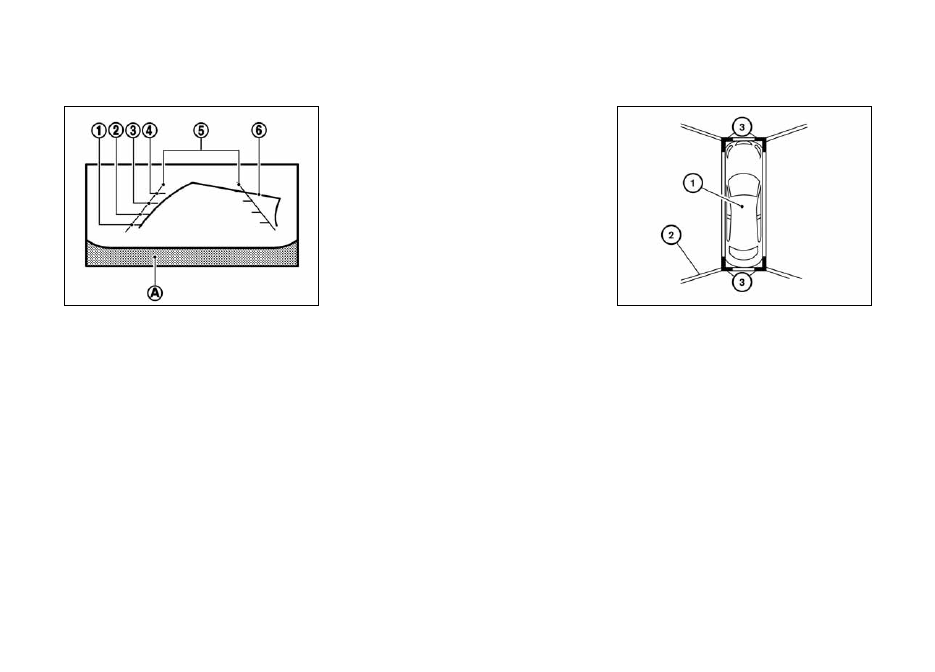

Линии, указывающие габаритную ширину автомобиля

햶:

Эти линии указывают габаритную ширину автомобиля при
движении задним ходом.

Линии прогнозируемой траектории

햷:

Эти линии указывают прогнозируемую траекторию автомо-
биля при движении. Линии прогнозируемой траектории по-
являются на дисплее при повороте рулевого колеса. Линии,
указывающие прогнозируемую траекторию движения, будут
изменяться в зависимости от угла поворота рулевого колеса,
и не будут появляться на дисплее, если рулевое колесо на-
ходится в среднем положении.

Передняя камера не передает изображение на дисплей, если
скорость автомобиля превышает 10 км/ч.

ПРИМЕЧАНИЕ:

Когда на дисплее показывается вид спереди от автомобиля
и рулевое колесо повернуто на 90 градусов или менее от
нейтрального положения, на дисплее будут показаны пра-
вая и левая линии прогнозируемой траектории

햷. Когда

рулевое колесо повернуто на 90 градусов и более, линия
прогнозируемой траектории будет показана только со сто-
роны, противоположной направлению поворота рулевого
колеса.

Вид «с высоты птичьего полета»

При включении вида «с высоты птичьего полета» на дисплее
будет показан вид автомобиля сверху, что помогает оценить
расположение автомобиля и линий прогнозируемой траек-
тории движения по отношению к парковочному месту.

Условное изображение автомобиля

햲 указывает на положе-

ние автомобиля. Учтите, что расстояние между предметами,
видимое на виде «с высоты птичьего полета», отличается от
действительного.

Те зоны, которые не входят в зону обзора камер

햳, указаны

черным цветом.

Если выключатель зажигания переведен в положение ON,
то после включения вида «с высоты птичьего полета» не
просматриваемые зоны

햳 выделяются на дисплее желтым

цветом в течение 3 секунд. Кроме того, непросматриваемые
зоны по углам кузова автомобиля отображаются красным
цветом и мигают в течение 3 секунд

햴, чтобы предупредить

водителя о необходимости быть осторожным.

4 - 29

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон





ОПАСНОСТЬ

При виде сверху предметы кажутся расположенны-

•

ми дальше, чем на самом деле, так как это является
псевдо-изображением, которое получается путем
обработки изображений от камер, установленных в
зеркалах заднего вида, а также в передней и задней
части автомобиля.

Изображение высоких предметов, таких как бордюр

•

или другой автомобиль, расположенных на стыке зон
обзора различных камер, может быть искажено или
не показано.

На дисплее не могут быть показаны предметы, на-

•

ходящиеся выше поля обзора камеры.

Вид «с высоты птичьего полета» может быть иска-

•

жен, если положение камеры меняется.

Линии, нанесенные на парковке, на дисплее могут

•

быть искажены, если они находятся на стыке поля
обзора различных камер. Искажение увеличивается
по мере удаления автомобиля от линии.

Изображение угла поворота колес не соответствует

•

фактическому углу поворота колес.

Вид боковой части переднего плана

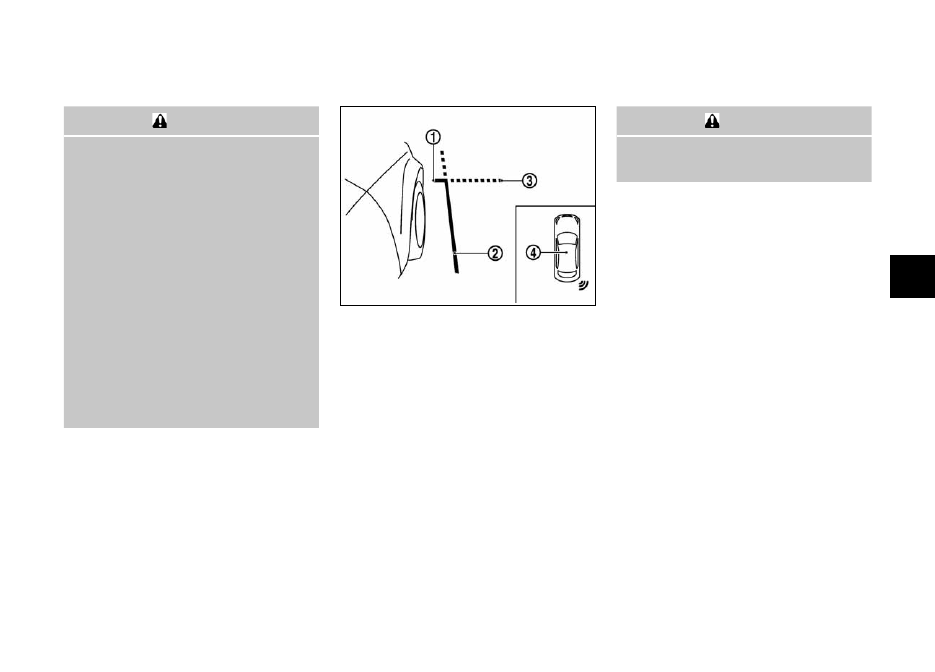

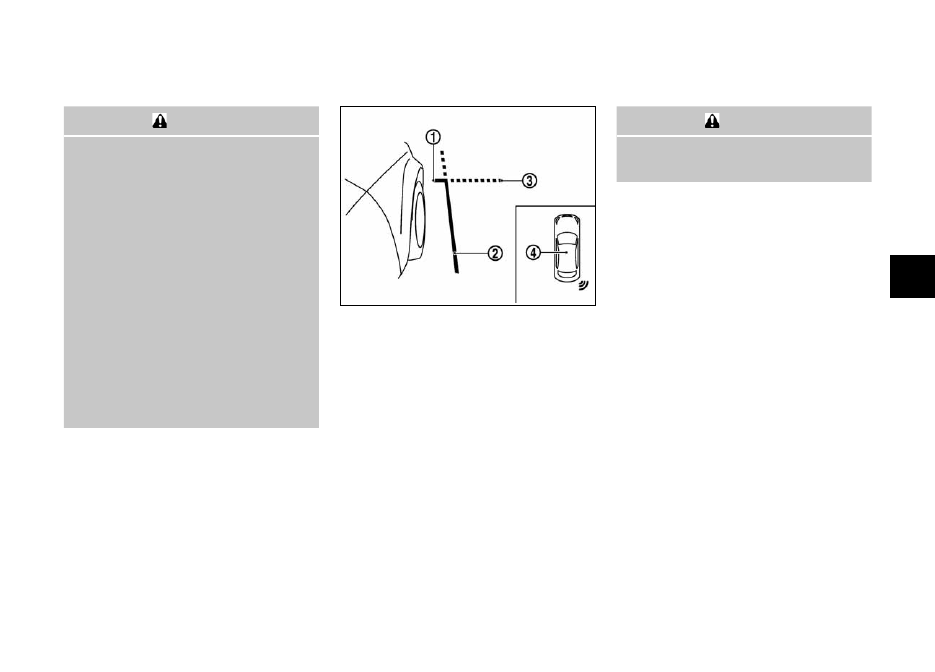

Направляющие линии:

На мониторе будут показаны линии, обозначающие ширину
автомобиля и ограничивающие переднюю часть кузова.

Линия

햲 обозначает переднюю часть автомобиля.

Линия

햳 обозначает габаритную ширину автомобиля с уче-

том наружных зеркал заднего вида.

Продолжения

햴 передней 햲 и боковой 햳 линии показаны

на дисплее зеленым пунктиром.

Когда угол автомобиля находится слишком близко к препят-
ствию, на дисплее появляется индикатор углового датчика

햵.



ВНИМАНИЕ

Индикатор указателей поворота может выглядеть

•

как линия габаритной ширины автомобиля. Это не
является признаком неисправности.

РАЗНИЦА МЕЖДУ ПРОГНОЗИРУЕМЫМ
И ФАКТИЧЕСКИМ РАССТОЯНИЕМ ДО
ПРЕПЯТСТВИЯ

4 - 30

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон

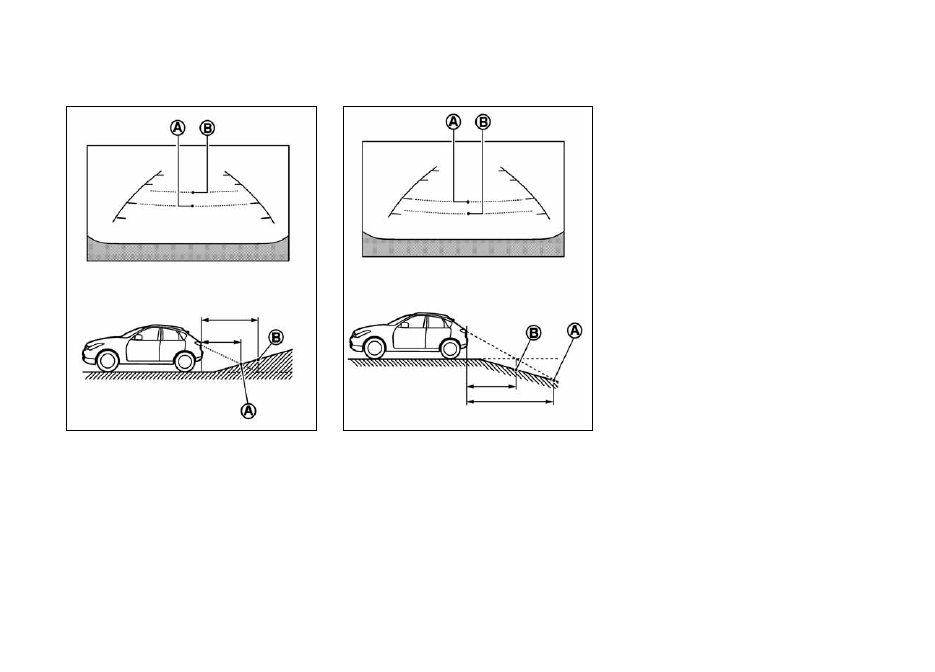

Движение задним ходом по крутому подъему

При движении задним ходом по крутому подъему, линии
расстояния до препятствия и линии габаритной ширины ав-
томобиля на дисплее показывают меньшее расстояние, чем
на самом деле. Например, дисплей показывает расстояние
1.0 м до точки A, но фактическая точка, находящаяся на
расстоянии 1.0 м – это точка B. Имейте в виду, что любой
предмет на подъеме, видимый на дисплее, на самом деле
расположен дальше, чем это кажется.

Движение задним ходом по крутому спуску

При движении задним ходом по крутому спуску, линии рас-
стояния до препятствия и линии габаритной ширины авто-
мобиля на дисплее показывают большее расстояние, чем
на самом деле. Например, дисплей показывает расстояние
1.0 м до точки A, но фактическая точка, находящаяся на
расстоянии 1.0 м – это точка B. Имейте в виду, что любой
предмет на подъеме, видимый на дисплее, на самом деле
расположен ближе, чем это кажется.

4 - 31

Информационный дисплей, система отопления и кондиционирования воздуха, аудиосистема и телефон

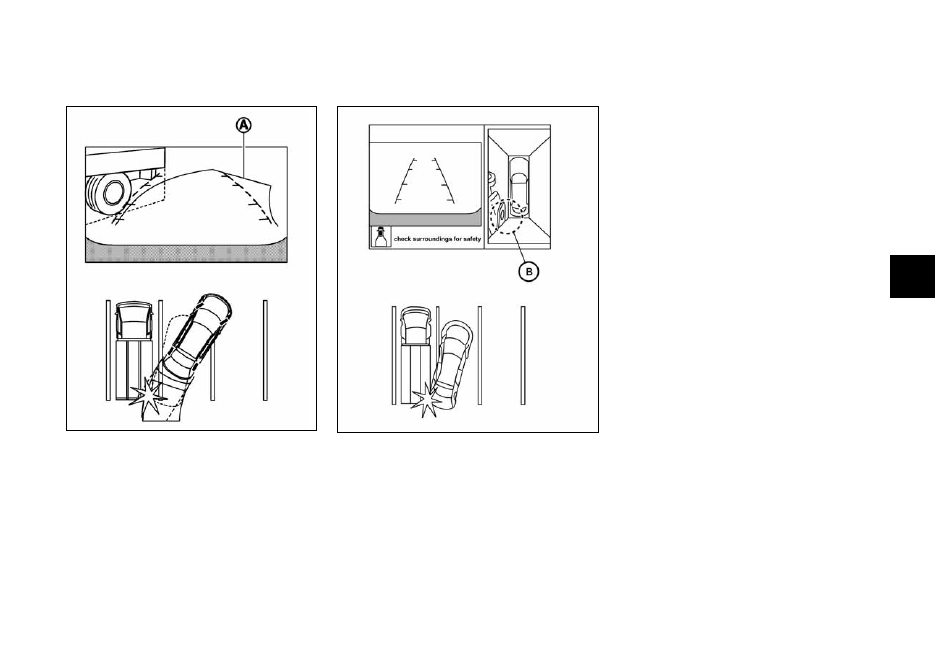

Движение задним ходом вблизи выступающих
препятствий

Линии прогнозируемой траектории A не касаются объектов
на дисплее. Однако автомобиль может задеть препятствие,
если оно выступает за фактическую траекторию движения.

В режиме вывода на экран вида «с высоты птичьего полета»
возможно наличие небольшого видимого расстояния B
между автомобилем и препятствием.
