Nissan Teana J32. Manual - part 982





VENTILATION SEAT CONTROL UNIT

SE-61

< ECU DIAGNOSIS >

[WITH VENTILATION SEAT]

C

D

E

F

G

H

I

K

L

M

A

B

SE

N

O

P

49

LH:(O/B)

RH:(BR/W)

Ground

Ventilation seat HI indictor signal

Output

Ventilation seat HI indica-
tor

Illuminate

3 V

Other than
above

Battery voltage

50

LH:(O/L)

RH:(BR/Y)

Ground

Ventilation seat LO indictor signal

Output

Ventilation seat LO indi-
cator

Illuminate

3 V

Other than
above

Battery voltage

51

LH:(P/L)

RH:(G/Y)

Ground

Heated seat switch HI signal

Input

Heated seat switch HI

Pressed

0 V

Other than
above

Battery voltage

52

LH:(P/B)

RH:(G/R)

Ground

Heated seat switch LO signal

Input

Heated seat switch LO

Pressed

0 V

Other than
above

Battery voltage

53

LH:(GR/R)
RH:(LG/B)

Ground

Heated seat HI indictor signal

Output

Heated seat HI indicator

Illuminate

3 V

Other than
above

Battery voltage

54

LH:(GR/L)

RH:(LG/R)

Ground

Heated seat LO indictor signal

Output

Heated seat LO indicator

Illuminate

3 V

Other than
above

Battery voltage

55

(B/W)

Ground

Ventilation motor ground

Ignition switch ON

0 V

56

LH:(L/B)

RH:(Y/R)

Ground

Ventilation motor speed control
signal
(seatback)

Output

Ventilation seat

LO mode

7 V

HI mode

8.8 V

57

LH:(L/W)
RH:(Y/B)

Ground

Ventilation motor power supply
(seatback)

Output

Ventilation seat

LO mode

Battery voltage

HI mode

Battery voltage

Other than
above

0 V

58

LH:(G/W)

RH:(W)

Ground

Heated seat power supply

Output

Heated seat

LO mode

Battery voltage

HI mode

Battery voltage

Other than
above

0 V

59

LH:(G/B)

RH:(W/B)

Ground

Ground
(Heated seat HI mode)

Heated seat

LO mode

6.5 V

HI mode

0 V

Other than
above

0 V

60

LH:(G)

RH:(W/G)

Ground

Heated seat HI mode power sup-
ply

Output

Heated seat

LO mode

0 V

Heated seat LO mode ground

HI mode

Battery voltage

Other than
above

0 V

61

LH:(L/Y)

RH:(Y/L)

Ground

Ventilation motor speed control
signal
(seat cushion)

Output

Ventilation seat

LO mode

7 V

HI mode

10 V

62

LH:(L/R)

RH:(Y/G)

Ground

Ventilation motor power supply
(seat cushion)

Output

Ventilation seat

LO mode

Battery voltage

HI mode

Battery voltage

Other than
above

0 V

Terminal No.

(Wire color)

Description

Condition

Value

(Approx.)

(+)

(–)

Signal name

Input/

Output

SE-

62

< ECU DIAGNOSIS >

[WITH VENTILATION SEAT]

VENTILATION SEAT CONTROL UNIT

ECU DIAGNOSIS

VENTILATION SEAT CONTROL UNIT

REAR SEAT

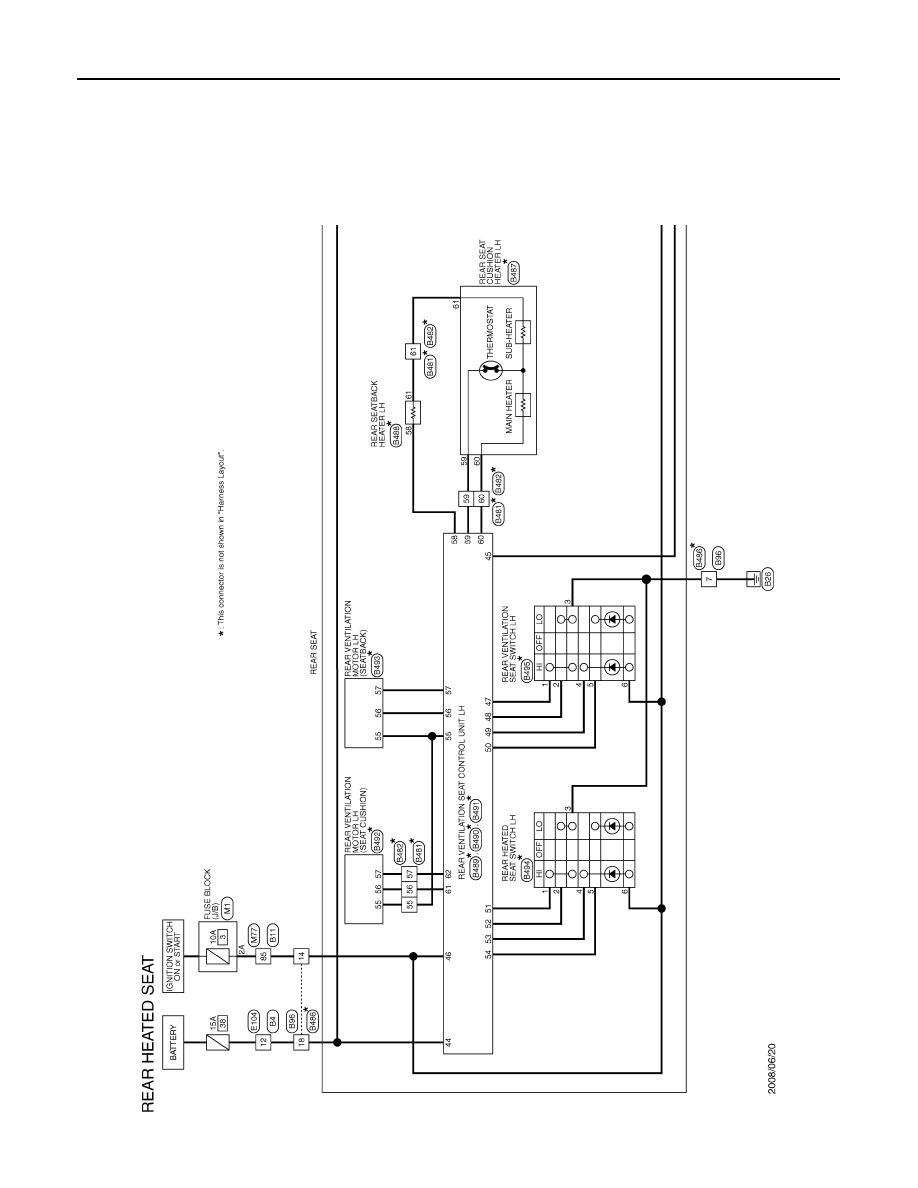

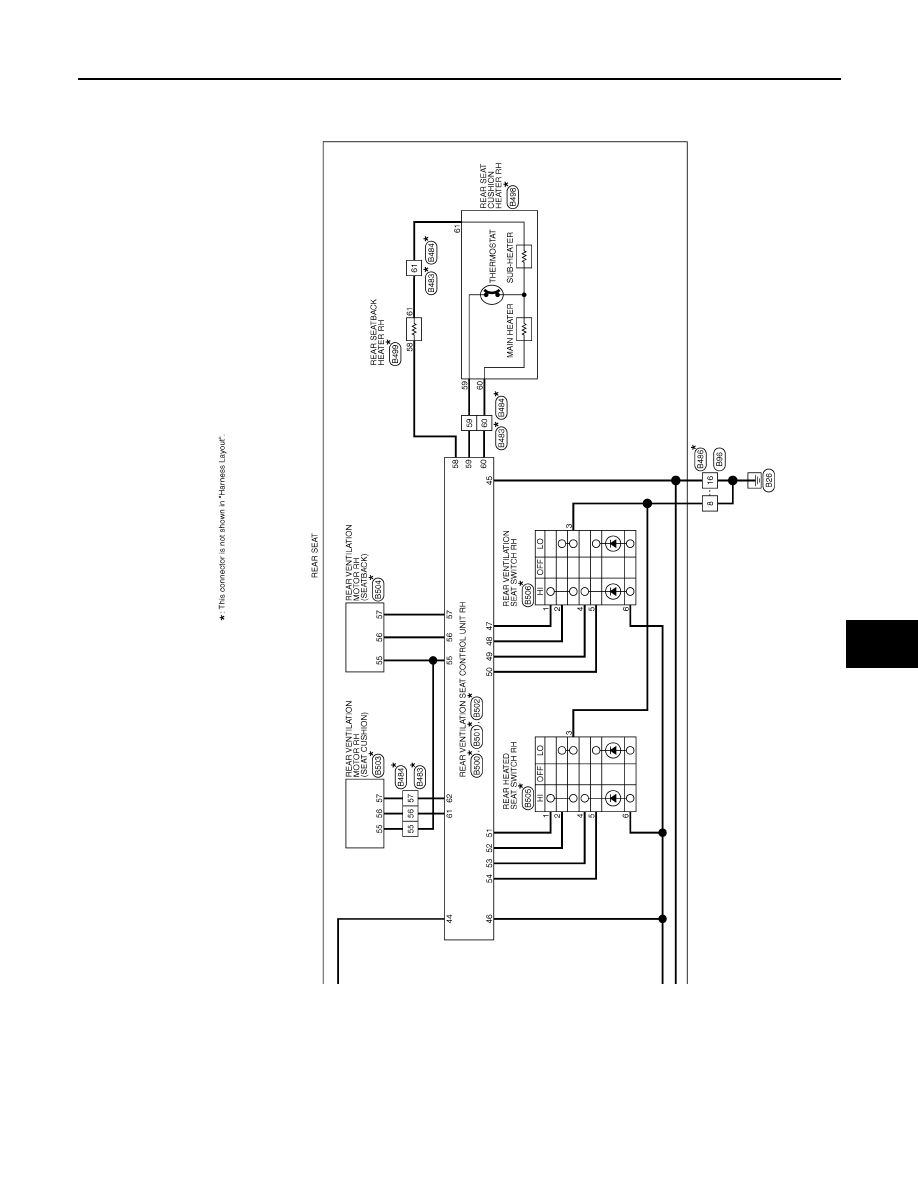

REAR SEAT : Wiring Diagram - REAR HEATED SEAT AND VENTILATION SEAT
SYSTEM -

INFOID:0000000003940344

JCJWA0643GB

VENTILATION SEAT CONTROL UNIT

SE-63

< ECU DIAGNOSIS >

[WITH VENTILATION SEAT]

C

D

E

F

G

H

I

K

L

M

A

B

SE

N

O

P

JCJWM0298GB

SE-

64

< ECU DIAGNOSIS >

[WITH VENTILATION SEAT]

VENTILATION SEAT CONTROL UNIT

JCJWA0644GB
