Nissan Teana J32. Manual - part 749





INT-16

< ECU DIAGNOSIS >

REAR SUNSHADE CONTROL UNIT

JCJWM0312GB

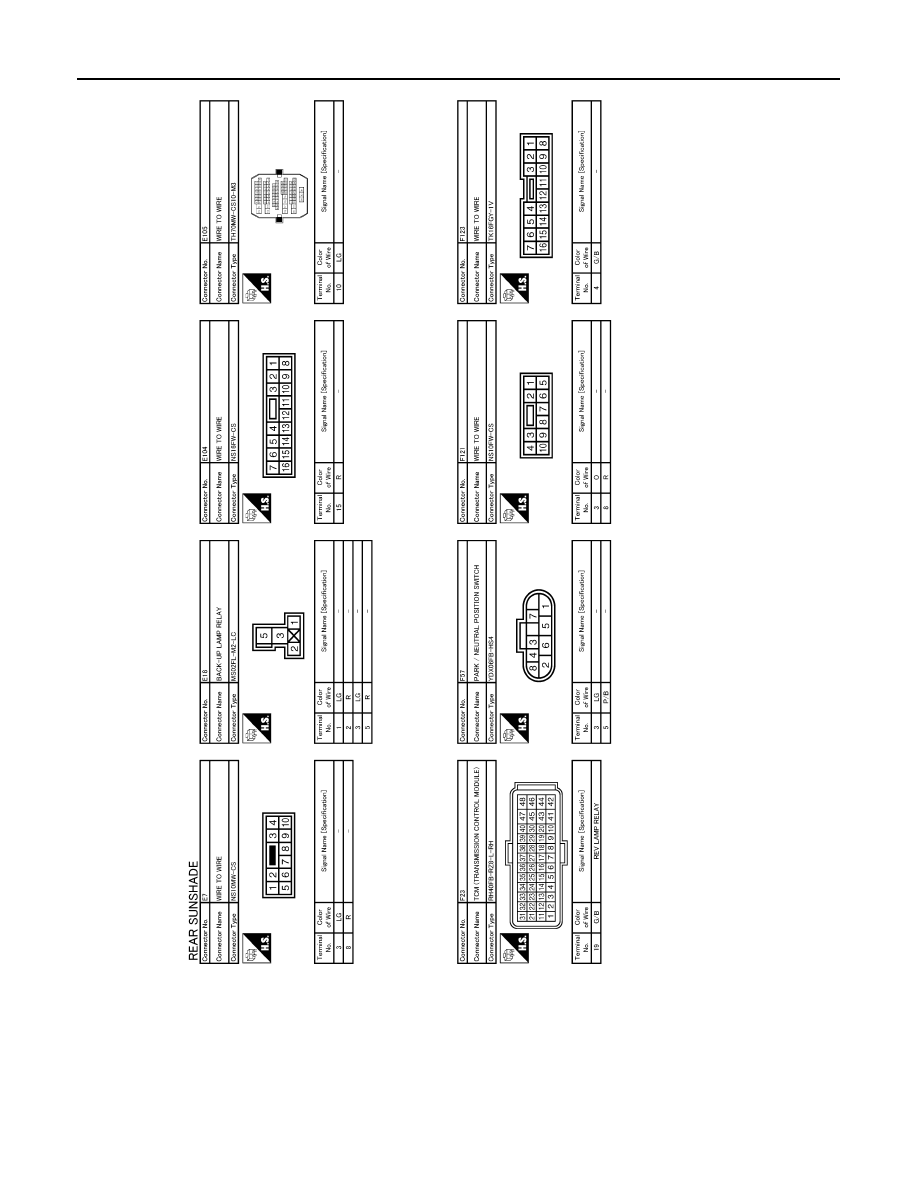

REAR SUNSHADE CONTROL UNIT

INT-17

< ECU DIAGNOSIS >

C

D

E

F

G

H

I

K

L

M

A

B

INT

N

O

P

JCJWM0313GB

INT-18

< SYMPTOM DIAGNOSIS >

REAR SUNSHADE DOES NOT OPERATE

SYMPTOM DIAGNOSIS

REAR SUNSHADE DOES NOT OPERATE

WHEN TURNING ON REAR SUNSHADE SWITCH (FRONT AND REAR)

WHEN TURNING ON REAR SUNSHADE SWITCH (FRONT AND REAR) : Diagnosis
Procedure

INFOID:0000000003820128

1.

CHECK REAR SUNSHADE CONTROL UNIT POWER SUPPLY AND GROUND CIRCUIT

Check rear sunshade control unit power supply and ground circuit.
Refer to

INT-6, "REAR SUNSHADE CONTROL UNIT : Diagnosis Procedure"

.

Is the inspection result normal?

YES

>> GO TO 2.

NO

>> Repair or replace the malfunctioning parts.

2.

CHECK REAR SUNSHADE MOTOR

Check rear sunshade motor.
Refer to

INT-11, "Diagnosis Procedure"

.

Is the inspection result normal?

YES

>> GO TO 3.

NO

>> Repair or replace the malfunctioning parts.

3.

CONFIRM THE OPERATION

Confirm the operation again.
Is the result normal?

YES

>> Check intermittent incident. Refer to

GI-35, "Intermittent Incident"

.

NO

>> GO TO 1.

WHEN TURNING ON REAR SUNSHADE SWITCH (FRONT)

WHEN TURNING ON REAR SUNSHADE SWITCH (FRONT) : Diagnosis Procedure

INFOID:0000000003820129

1.

CHECK REAR SUNSHADE SWITCH (FRONT)

Check rear sunshade switch (front).
Refer to

INT-7, "FRONT : Diagnosis Procedure"

.

Is the inspection result normal?

YES

>> GO TO 2.

NO

>> Repair or replace the malfunctioning parts.

2.

CONFIRM THE OPERATION

Confirm the operation again.
Is the result normal?

YES

>> Check intermittent incident. Refer to

GI-35, "Intermittent Incident"

.

NO

>> GO TO 1.

WHEN TURNING ON REAR SUNSHADE SWITCH (REAR)

WHEN TURNING ON REAR SUNSHADE SWITCH (REAR) : Diagnosis Procedure

INFOID:0000000003820130

1.

CHECK REAR SUNSHADE SWITCH (REAR)

Check rear sunshade switch (rear).
Refer to

INT-8, "REAR : Diagnosis Procedure"

.

Is the inspection result normal?

YES

>> GO TO 2.

NO

>> Repair or replace the malfunctioning parts.

REAR SUNSHADE DOES NOT OPERATE

INT-19

< SYMPTOM DIAGNOSIS >

C

D

E

F

G

H

I

K

L

M

A

B

INT

N

O

P

2.

CONFIRM THE OPERATION

Confirm the operation again.
Is the result normal?

YES

>> Check intermittent incident. Refer to

GI-35, "Intermittent Incident"

.

NO

>> GO TO 1.
