Nissan Teana J32. Manual - part 36





SEAT MEMORY SWITCH

ADP-137

< ON-VEHICLE REPAIR >

C

D

E

F

G

H

I

K

L

M

A

B

ADP

N

O

P

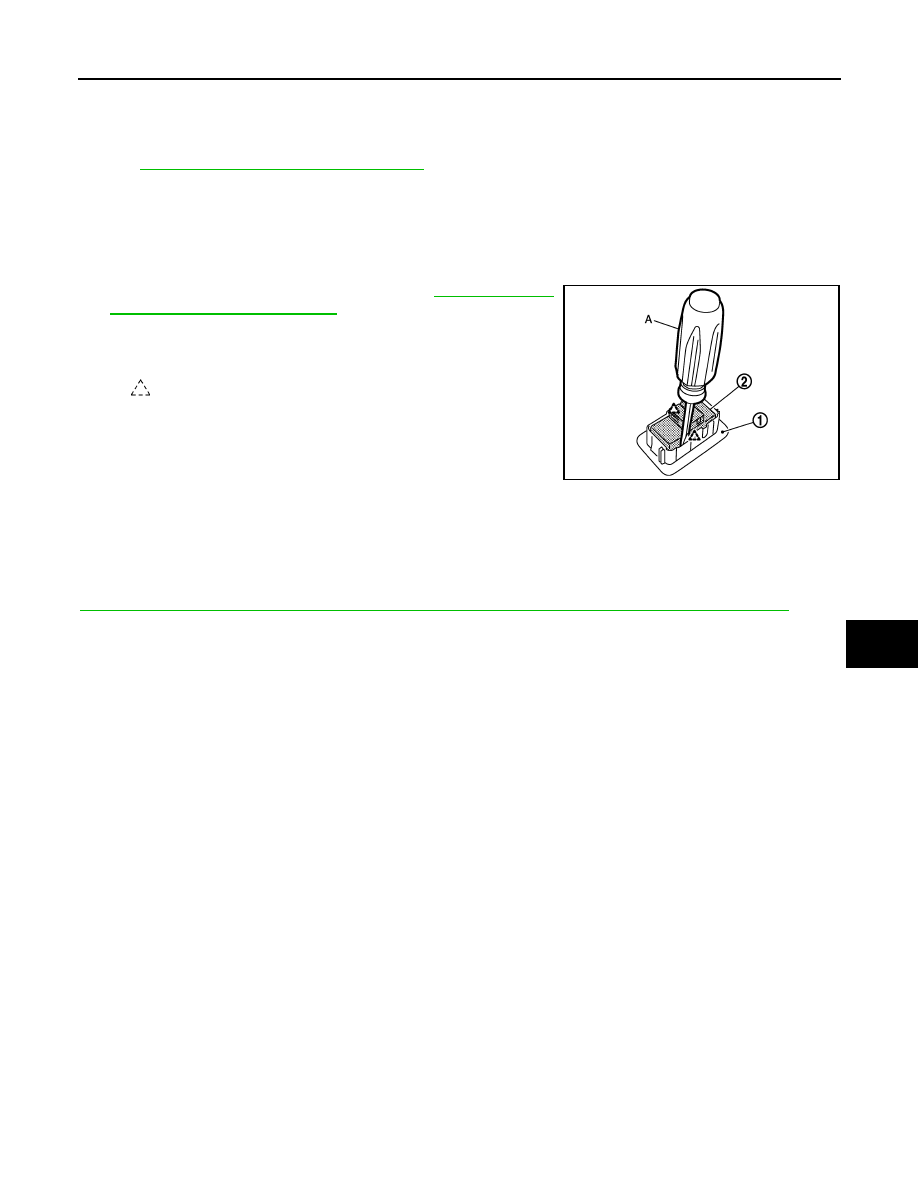

SEAT MEMORY SWITCH

Exploded View

INFOID:0000000003759242

Refer to

INT-30, "DRIVER SIDE : Exploded View"

.

Removal and Installation

INFOID:0000000003759243

REMOVAL

CAUTION:

When removing and installing, use shop cloths to protect parts from damage.
1.

Remove the seat memory finisher (1). Refer to

INT-30, "DRIVER

SIDE : Removal and Installation"

.

2.

Press pawls and remove seat memory switch (2) from seat
memory finisher, with flat-bladed screw driver (A).

INSTALLATION

Install in the reverse order of removal.

CAUTION:

Be sure to clump the harness to the right place.
NOTE:
After installing the driver seat, perform additional service when removing battery negative terminal. Refer to

ADP-7, "ADDITIONAL SERVICE WHEN REMOVING BATTERY NEGATIVE TERMINAL : Description"

.

:

Pawl

JMJIA1817ZZ

ADP-138

< ON-VEHICLE REPAIR >

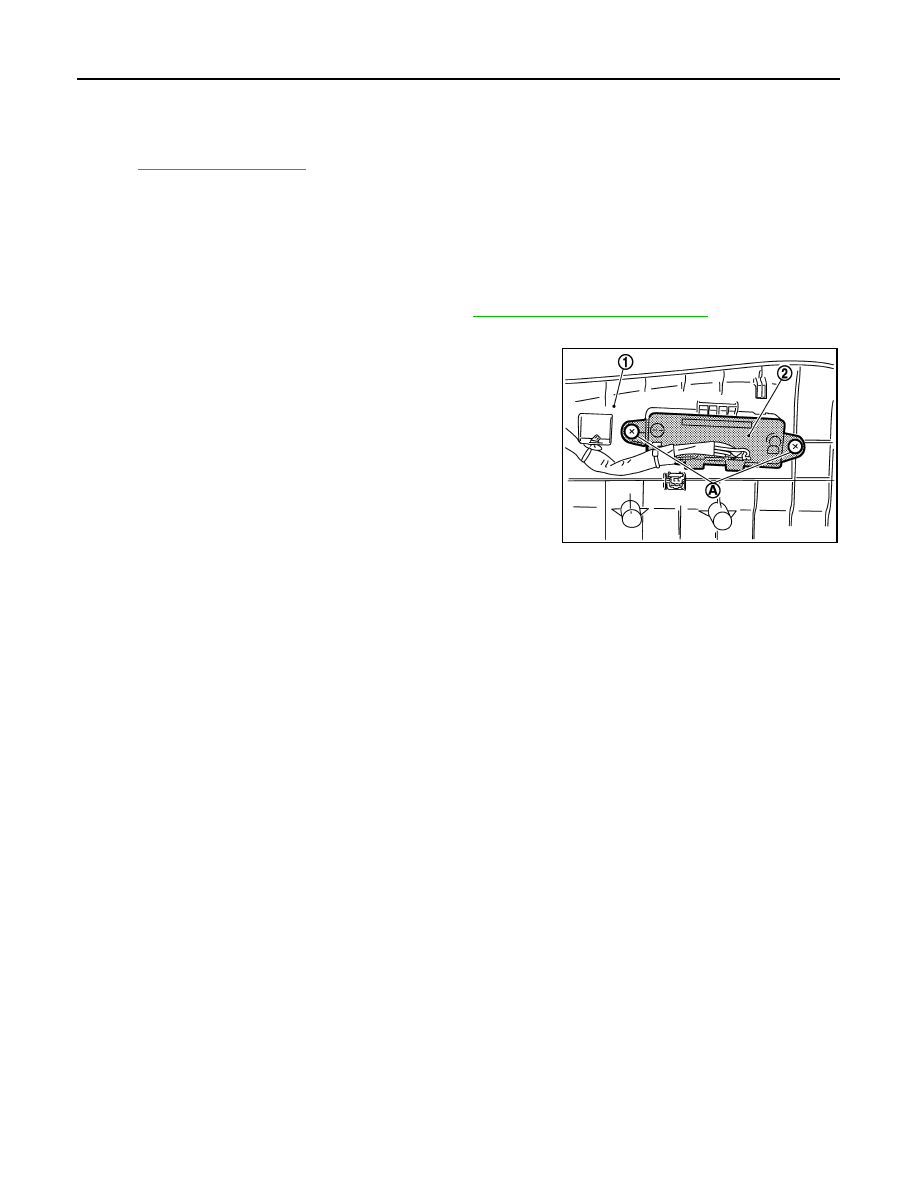

POWER SEAT SWITCH

POWER SEAT SWITCH

Exploded View

INFOID:0000000003940128

Refer to

SE-89, "Exploded View"

.

Removal and Installation

INFOID:0000000003940129

REMOVAL

CAUTION:

When removing and installing, use shop cloths to protect parts from damage.

1.

Remove the seat cushion outer finisher (1). Refer to

SE-92, "Removal and Installation"

.

2.

Remove switch knob.

3.

Remove screws (A).

4.

Remove the power seat switch (2) from the seat cushion outer
finisher.

INSTALLATION

Install in the reverse order of removal.

CAUTION:

Be sure to clump the harness to the right place.

JMJIA1952ZZ

AV

AV-1

DRIVER INFORMATION & MULTIMEDIA

C

D

E

F

G

H

I

J

K

L

M

B

SECTION

AV

A

O

P

CONTENTS

AUDIO, VISUAL & NAVIGATION SYSTEM

AUDIO SYSTEM

BASIC INSPECTION  ...................................

11

DIAGNOSIS AND REPAIR WORKFLOW  .........

11

Work Flow  ...............................................................

11

FUNCTION DIAGNOSIS ..............................

13

AUDIO SYSTEM .................................................

13

System Diagram ......................................................

13

System Description  .................................................

13

Component Parts Location ......................................

14

Component Description ...........................................

14

DIAGNOSIS SYSTEM (AUDIO UNIT) ................

15

Diagnosis Description  .............................................

15

COMPONENT DIAGNOSIS  .........................

19

POWER SUPPLY AND GROUND CIRCUIT ......

19

AUDIO UNIT  ..............................................................

19

AUDIO UNIT : Diagnosis Procedure  .......................

19

STEERING SWITCH SIGNAL A CIRCUIT .........

20

Description ..............................................................

20

Diagnosis Procedure ...............................................

20

Component Inspection  ............................................

21

STEERING SWITCH SIGNAL B CIRCUIT .........

22

Description ..............................................................

22

Diagnosis Procedure ...............................................

22

Component Inspection  ............................................

23

STEERING SWITCH SIGNAL GND CIRCUIT ....

24

Description ..............................................................

24

Diagnosis Procedure ...............................................

24

Component Inspection  ............................................

25

ECU DIAGNOSIS .........................................

26

AUDIO UNIT  .......................................................

26

Reference Values  ....................................................

26

Wiring Diagram — BASE AUDIO — ........................

28

SYMPTOM DIAGNOSIS  ..............................

34

AUDIO SYSTEM SYMPTOMS ..........................

34

Symptom Table  .......................................................

34

NORMAL OPERATING CONDITION  ...............

35

Description ...............................................................

35

PRECAUTION ..............................................

36

PRECAUTIONS .................................................

36

Precaution for Supplemental Restraint System
(SRS) "AIR BAG" and "SEAT BELT PRE-TEN-
SIONER" .................................................................

36

Precaution for Trouble Diagnosis  ............................

36

Precaution for Harness Repair  ................................

36

ON-VEHICLE REPAIR .................................

37

AUDIO UNIT ......................................................

37

Exploded View .........................................................

37

Removal and Installation  .........................................

37

AUDIO DISPLAY ...............................................

38

Exploded View .........................................................

38

Removal and Installation  .........................................

38

FRONT DOOR SPEAKER  ................................

39

Exploded View .........................................................

39

Removal and Installation  .........................................

39

REAR DOOR SPEAKER  ..................................

40

Exploded View .........................................................

40

Removal and Installation  .........................................

40

FRONT SQUAWKER  ........................................

41

Exploded View .........................................................

41

Removal and Installation  .........................................

41

STEERING SWITCH  .........................................

42

AV-2

Exploded View  ........................................................

42

Removal and Installation  ........................................

42

ANTENNA AMP.  ................................................

43

Exploded View  ........................................................

43

Removal and Installation  ........................................

43

ANTENNA FEEDER (RADIO)  ...........................

44

Harness Layout  ......................................................

44

BASE AUDIO AND DISPLAY SYSTEM

BASIC INSPECTION ...................................

45

DIAGNOSIS AND REPAIR WORKFLOW  .........

45

Work Flow ...............................................................

45

INSPECTION AND ADJUSTMENT  ...................

47

ADDITIONAL SERVICE WHEN REMOVING BAT-
TERY NEGATIVE TERMINAL  .................................
.

47

ADDITIONAL SERVICE WHEN REMOVING
BATTERY NEGATIVE TERMINAL : Description ...
.

47

ADDITIONAL SERVICE WHEN REMOVING
BATTERY NEGATIVE TERMINAL : Special Re-
pair Requirement  ...................................................
.

47

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT .......................................................
.

47

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT : Description ...............................
.

47

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT : Special Repair Requirement ....
.

47

PREDICTED COURSE LINE CENTER POSITION
ADJUSTMENT .........................................................
.

47

PREDICTED COURSE LINE CENTER POSI-
TION ADJUSTMENT : Description  ........................
.

47

PREDICTED COURSE LINE CENTER POSI-
TION ADJUSTMENT : Special Repair Require-
ment .......................................................................
.

47

FUNCTION DIAGNOSIS  .............................

48

MULTI AV SYSTEM ...........................................

48

System Diagram  .....................................................

48

System Description .................................................

48

Component Parts Location  .....................................

50

Component Description  ..........................................

51

AUDIO SYSTEM  ................................................

53

System Diagram  .....................................................

53

System Description .................................................

53

Component Parts Location  .....................................

54

Component Description  ..........................................

55

REAR VIEW MONITOR SYSTEM  .....................

56

System Diagram  .....................................................

56

System Description .................................................

56

Component Parts Location  .....................................

58

Component Description  ..........................................

59

DIAGNOSIS SYSTEM (AV CONTROL UNIT) ...

60

Diagnosis Description  .............................................

60

CONSULT-III Function (MULTI AV) ........................

68

COMPONENT DIAGNOSIS  .......................

72

U1000 CAN COMM CIRCUIT  ............................

72

Description ..............................................................

72

DTC Logic  ...............................................................

72

Diagnosis Procedure ..............................................

72

U1010 CONTROL UNIT (CAN)  .........................

73

Description ..............................................................

73

DTC Logic  ...............................................................

73

Diagnosis Procedure ...............................................

73

U1310 AV CONTROL UNIT  ..............................

74

Description ..............................................................

74

DTC Logic  ...............................................................

74

U1200 AV CONTROL UNIT  ..............................

75

Description ..............................................................

75

DTC Logic  ...............................................................

75

U1216 AV CONTROL UNIT  ..............................

76

Description ..............................................................

76

DTC Logic  ...............................................................

76

U1243 DISPLAY UNIT .......................................

77

Description ..............................................................

77

DTC Logic  ...............................................................

77

Diagnosis Procedure ...............................................

77

U1250 CAMERA CONTROL UNIT ....................

79

Description ..............................................................

79

DTC Logic  ...............................................................

79

Diagnosis Procedure ...............................................

79

U1300 AV COMM CIRCUIT ...............................

81

Description ..............................................................

81

POWER SUPPLY AND GROUND CIRCUIT  .....

82

AV CONTROL UNIT  ..................................................

82

AV CONTROL UNIT : Diagnosis Procedure  ...........

82

DISPLAY UNIT  ..........................................................

82

DISPLAY UNIT : Diagnosis Procedure  ...................

82

MULTIFUNCTION SWITCH  ......................................

83

MULTIFUNCTION SWITCH : Diagnosis Proce-
dure .........................................................................

83

CAMERA CONTROL UNIT  .......................................

84

CAMERA CONTROL UNIT : Diagnosis Procedure

...

84

RGB (R: RED) SIGNAL CIRCUIT (AV CON-
TROL UNIT TO DISPLAY UNIT)  .......................

86

Description ..............................................................

86

Diagnosis Procedure ...............................................

86

RGB (G: GREEN) SIGNAL CIRCUIT (AV
CONTROL UNIT TO DISPLAY UNIT)  ...............

87















Content   ..  34  35  36  37   ..
