Nissan Murano Z51. Manual - part 508





EC-40

< SYSTEM DESCRIPTION >

[VQ35DE]

ELECTRIC IGNITION SYSTEM

1.

Mas air flow sensor (with intake air
temperature sensor)

2.

Electric throttle control actuator

: Vehicle front

1.

Ignition coil (with power transistor)
and spark plug (bank 1)

2.

Fuel injector (bank 1)

3.

Fuel injector (bank 2)

4.

Ignition coil (with power transistor)
and spark plug (bank 2)

5.

Knock sensor (bank 2)

6.

Knock sensor (bank 1)

: Vehicle front

1.

Crankshaft position sensor (POS)

2.

Camshaft position sensor (PHASE)
(bank 1)

3.

Camshaft position sensor (PHASE)
(bank 2)

: Vehicle front

JMBIA1109ZZ

JMBIA1110ZZ

JMBIA1114ZZ

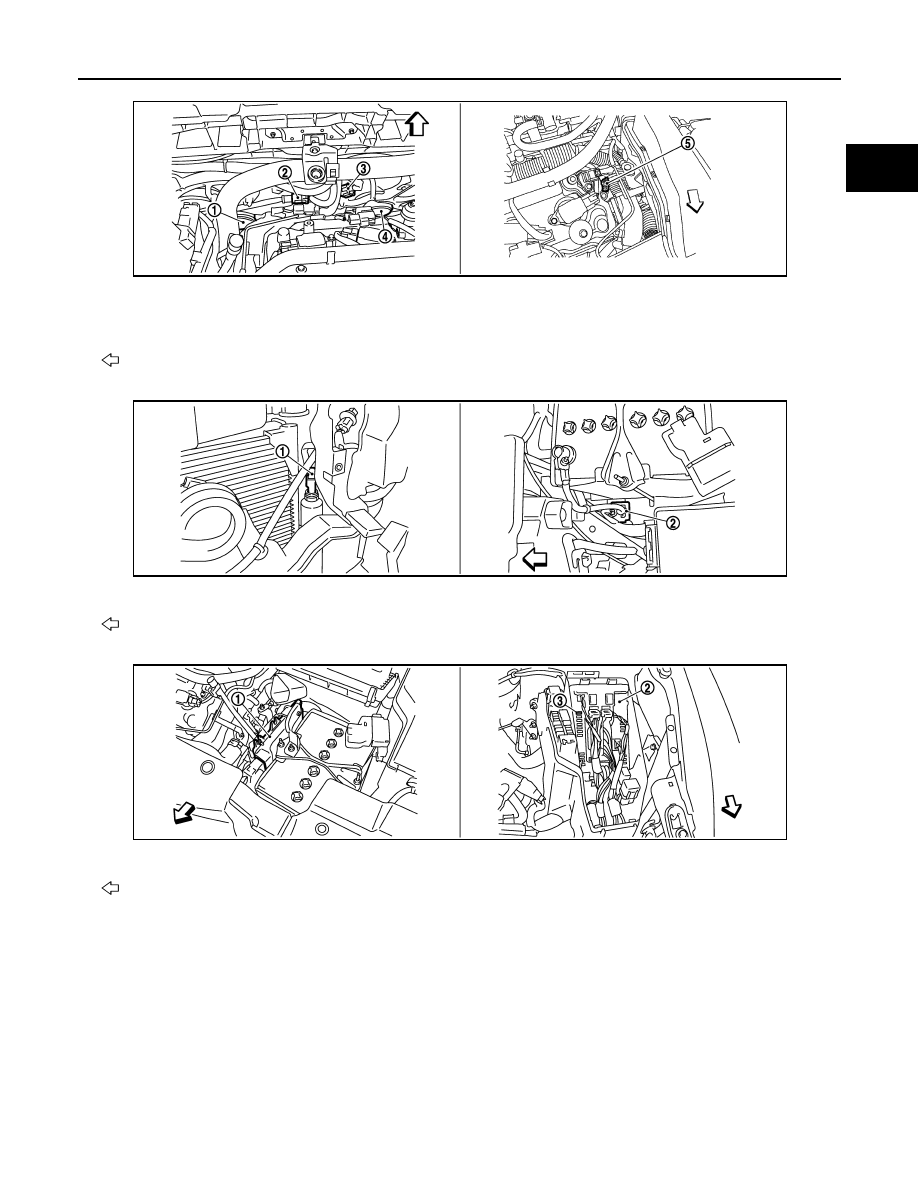

ELECTRIC IGNITION SYSTEM

EC-41

< SYSTEM DESCRIPTION >

[VQ35DE]

C

D

E

F

G

H

I

J

K

L

M

A

EC

N

P

O

1.

Cooling fan motor-1

2.

Cooling fan motor-1 harness con-
nector

3.

Cooling fan motor-1 harness con-
nector

4.

Cooling fan motor-2

5.

Engine coolant temperature sensor

: Vehicle front

1.

Refrigerant pressure sensor

2.

Battery current sensor

: Vehicle front

1.

ECM

2.

IPDM E/R

3.

Fuel pump fuse

: Vehicle front

JMBIA1112ZZ

JMBIA1113ZZ

JMBIA1115ZZ

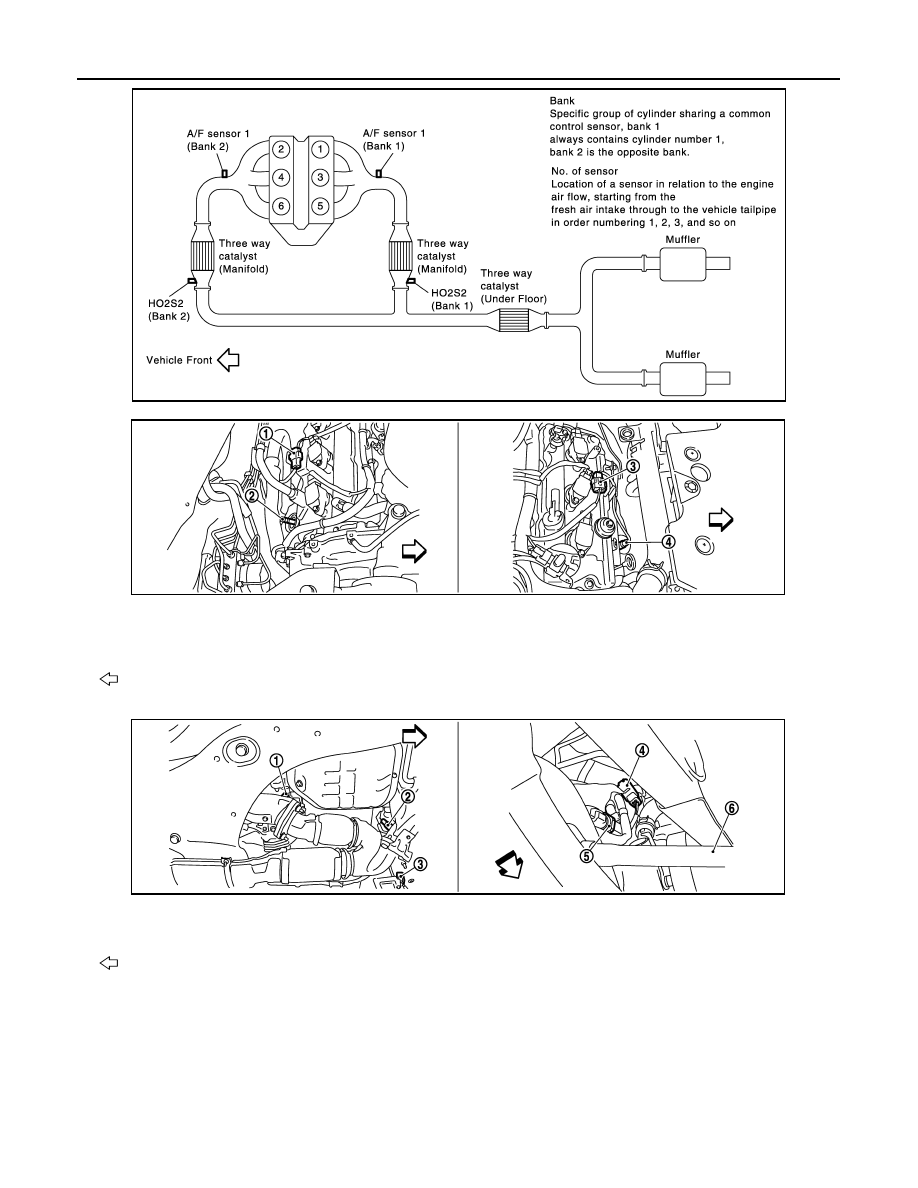

EC-42

< SYSTEM DESCRIPTION >

[VQ35DE]

ELECTRIC IGNITION SYSTEM

JMBIA1832GB

1.

A/F sensor 1 (bank 1) harness con-
nector

2.

A/F sensor 1 (bank 1)

3.

A/F sensor 1 (bank 2) harness con-
nector

4.

A/F sensor 1 (bank 2)

: Vehicle front

1.

HO2S2 (bank 1)

2.

HO2S2 (bank 2)

3.

HO2S2 (bank 2) harness connector

4.

HO2S2 (bank 1) harness connector

5.

Power steering pressure sensor

6.

Drive shaft (RH)

: Vehicle front

JMBIA1116ZZ

JMBIA1117ZZ

ELECTRIC IGNITION SYSTEM

EC-43

< SYSTEM DESCRIPTION >

[VQ35DE]

C

D

E

F

G

H

I

J

K

L

M

A

EC

N

P

O

1.

Electronic controlled engine mount
control solenoid valve

2.

VIAS control solenoid valve 1

3.

VIAS control solenoid valve 2

4.

EVAP canister purge volume control
solenoid valve

5.

EVAP service port

6.

EVAP control system pressure sen-
sor

7.

EVAP canister vent control valve

8.

EVAP canister

: Vehicle front

1.

Intake valve timing control solenoid
valve (bank 1)

2.

Intake valve timing control solenoid
valve (bank 2)

3.

Data link connector

1.

Stop lamp switch

2.

ASCD brake switch

3.

Accelerator pedal position sensor

JMBIA1111ZZ

JMBIA1118ZZ

JMBIA1119ZZ

JMBIA1120ZZ
