SB-14

< REMOVAL AND INSTALLATION >

REAR SEAT BELT

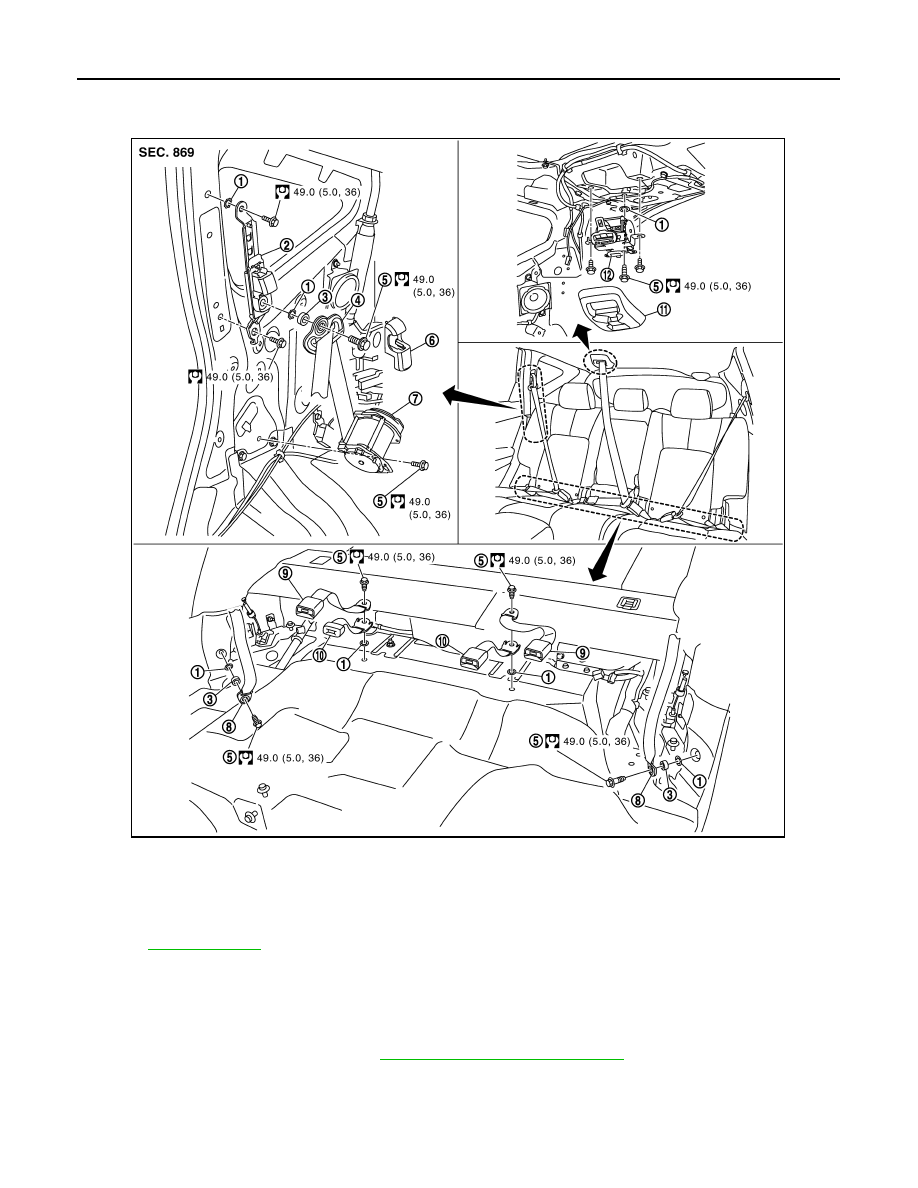

SEAT BELT BUCKLE : Exploded View

INFOID:0000000005513473

SEAT BELT BUCKLE : Removal and Installation

INFOID:0000000005513474

REMOVAL

Remove the center and outer seat belt buckle.
• Remove the rear seat assembly. Refer to

SE-122, "Removal and Installation"

.

• Remove the fixing anchor bolts of the center and outer seat belt buckle.

INSTALLATION

Install in the reverse order of removal.

1.

Retaining washer

2.

Seat belt adjuster

3.

Spacer

4.

Shoulder anchor

5.

Anchor bolt

6.

Shoulder anchor cover

7.

Outer seat belt retractor

8.

Outer anchor

9.

Outer seat belt buckle

10. Center seat belt buckle

11.

Center seat belt retractor cover

12. Center seat belt retractor

Refer to

GI-4, "Components"

 for symbols in the figure.

JMHIA0521GB

SE-1

BODY INTERIOR

C

D

E

F

G

H

I

K

L

M

SECTION

SE

A

B

SE

N

O

P

CONTENTS

SEAT

BASIC INSPECTION  ....................................

4

DIAGNOSIS AND REPAIR WORK FLOW  .........

4

Work Flow  .................................................................

4

SYSTEM DESCRIPTION  ..............................

5

POWER SEAT .....................................................

5

System Description  ...................................................

5

Component Parts Location ........................................

5

Component Description .............................................

6

HEATED SEAT ....................................................

7

System Description  ...................................................

7

Component Parts Location ........................................

7

Component Description .............................................

7

LUMBAR SUPPORT  ...........................................

8

System Description  ...................................................

8

Component Parts Location ........................................

8

Component Description .............................................

8

TILT&TELESCOPIC SYSTEM  ............................

9

System Diagram ........................................................

9

System Description  ...................................................

9

Component Parts Location ........................................

9

Component Description ...........................................

10

REAR SEATBACK POWER RETURN SYS-
TEM ....................................................................

11

System Diagram ......................................................

11

System Description  .................................................

11

Component Parts Location ......................................

14

Component Description ...........................................

14

DTC/CIRCUIT DIAGNOSIS  .........................

15

POWER SUPPLY AND GROUND CIRCUIT ......

15

REAR SEATBACK POWER RETURN CONTROL
UNIT ...........................................................................

15

REAR SEATBACK POWER RETURN CONTROL
UNIT : Diagnosis Procedure  ...................................

15

AUTOMATIC DRIVE POSITIONER CONTROL
UNIT ...........................................................................

15

AUTOMATIC DRIVE POSITIONER CONTROL
UNIT : Diagnosis Procedure  ...................................

15

FRONT POWER RETURN SWITCH .................

17

LH ...............................................................................

17

LH : Description  .......................................................

17

LH : Component Function Check ...........................

17

LH : Diagnosis Procedure ........................................

17

LH : Component Inspection  .....................................

18

RH ..............................................................................

18

RH : Description  ......................................................

18

RH : Component Function Check  ..........................

18

RH : Diagnosis Procedure  .......................................

18

RH : Component Inspection  ....................................

19

REAR POWER RETURN SWITCH  ...................

21

LH ...............................................................................

21

LH : Description  .......................................................

21

LH : Component Function Check ...........................

21

LH : Diagnosis Procedure ........................................

21

LH : Component Inspection  .....................................

22

RH ..............................................................................

22

RH : Description  ......................................................

22

RH : Component Function Check  ..........................

22

RH : Diagnosis Procedure  .......................................

22

RH : Component Inspection  ....................................

23

PRIMARY POSITION LIMIT SWITCH  ..............

25

LH ...............................................................................

25

LH : Description  .......................................................

25

LH : Component Function Check  ............................

25

LH : Diagnosis Procedure ........................................

25

LH : Component Inspection  .....................................

26

RH ..............................................................................

26

RH : Description  ......................................................

26

SE-2

RH : Component Function Check  ...........................

26

RH : Diagnosis Procedure  ......................................

27

RH : Component Inspection  ...................................

28

RETURN COMPLETE LIMIT SWITCH  ..............

29

LH ..............................................................................

29

LH : Description  ......................................................

29

LH : Component Function Check  ...........................

29

LH : Diagnosis Procedure .......................................

29

LH : Component Inspection  ....................................

30

RH ..............................................................................

30

RH : Description  .....................................................

30

RH : Component Function Check  ...........................

30

RH : Diagnosis Procedure  ......................................

31

RH : Component Inspection  ...................................

32

MOTOR SENSOR  ..............................................

33

LH ..............................................................................

33

LH : Description  ......................................................

33

LH : Component Function Check  ...........................

33

LH : Diagnosis Procedure .......................................

33

RH ..............................................................................

35

RH : Description  .....................................................

35

RH : Component Function Check  ...........................

35

RH : Diagnosis Procedure  ......................................

35

POWER RETURN MOTOR  ...............................

38

LH ..............................................................................

38

LH : Description  ......................................................

38

LH : Component Function Check  ..........................

38

LH : Diagnosis Procedure .......................................

38

RH ..............................................................................

39

RH : Description  .....................................................

39

RH : Component Function Check  .........................

39

RH : Diagnosis Procedure  ......................................

39

VEHICLE SPEED SIGNAL CIRCUIT  ................

40

Description ..............................................................

40

Component Function Check  ...................................

40

Diagnosis Procedure  ..............................................

40

TILT&TELESCOPIC SWITCH  ...........................

42

Description ..............................................................

42

Component Function Check  ...................................

42

Diagnosis Procedure  ..............................................

42

Component Inspection ............................................

43

TILT MOTOR  .....................................................

44

Description ..............................................................

44

Component Function Check  ...................................

44

Diagnosis Procedure  ..............................................

44

TELESCOPIC MOTOR  ......................................

45

Description ..............................................................

45

Component Function Check  ...................................

45

Diagnosis Procedure  ..............................................

45

POWER SEAT  ...................................................

46

Wiring Diagram - POWER SEAT (FOR DRIVER
SIDE) -  ....................................................................

46

Wiring Diagram - POWER SEAT (FOR PASSEN-
GER SIDE) -  ...........................................................

51

HEATED SEAT  ..................................................

55

Wiring Diagram - HEATED SEAT (FRONT) -  .........

55

Wiring Diagram - HEATED SEAT (REAR) -  ...........

59

LUMBAR SUPPORT  .........................................

65

Wiring Diagram - LUMBAR SUPPORT -  ................

65

ECU DIAGNOSIS INFORMATION .............

70

REAR SEATBACK POWER RETURN CON-
TROL UNIT  ........................................................

70

Reference Value  .....................................................

70

Wiring Diagram - REAR SEATBACK POWER RE-
TURN SYSTEM -  ....................................................

73

Fail Safe .................................................................

79

AUTOMATIC DRIVE POSITIONER CON-
TROL UNIT  ........................................................

81

Reference Value  .....................................................

81

Wiring Diagram - TILT & TELESCOPIC SYSTEM
- ...............................................................................

82

SYMPTOM DIAGNOSIS  ............................

85

REAR SEATBACK POWER RETURN SYS-
TEM DOES NOT OPERATE  .............................

85

BOTH SIDES  .............................................................

85

BOTH SIDES : Diagnosis Procedure ......................

85

LH ..............................................................................

85

LH : Diagnosis Procedure  .......................................

85

RH ..............................................................................

86

RH : Diagnosis Procedure  ......................................

86

MALFUNCTION DETECTION BUZZER
SOUNDS DURING POWER RETURN MO-
TOR INVERSE ROTATION  ...............................

88

LH ..............................................................................

88

LH : Diagnosis Procedure  .......................................

88

RH ..............................................................................

88

RH : Diagnosis Procedure  ......................................

88

DOES NOT RETURN BUT MALFUNCTION
DETECTION BUZZER SOUNDS  ......................

90

LH ..............................................................................

90

LH : Diagnosis Procedure  .......................................

90

RH ..............................................................................

90

RH : Diagnosis Procedure  ......................................

90

ANTI-PINCH FUNCTION DOES NOT OPER-
ATE ....................................................................

91

SE-3

C

D

E

F

G

H

I

K

L

M

A

B

SE

N

O

P

Diagnosis Procedure ...............................................

91

TILT FUNCTION DOES NOT OPERATE ...........

92

Diagnosis Procedure ...............................................

92

TELESCOPIC FUNCTION DOES NOT OPER-
ATE .....................................................................

93

Diagnosis Procedure ...............................................

93

SQUEAK AND RATTLE TROUBLE DIAG-
NOSES ...............................................................

94

Work Flow  ...............................................................

94

Inspection Procedure  ..............................................

96

Diagnostic Worksheet  .............................................

98

PRECAUTION ............................................

100

PRECAUTIONS ................................................

100

FOR USA AND CANADA ........................................

100

FOR USA AND CANADA : Precaution for Supple-
mental Restraint System (SRS) "AIR BAG" and
"SEAT BELT PRE-TENSIONER" ..........................

100

FOR USA AND CANADA : Precaution Necessary
for Steering Wheel Rotation after Battery Discon-
nect .......................................................................

100

FOR USA AND CANADA : Service Notice  ...........

101

FOR USA AND CANADA : Precaution for Work  ...

101

FOR MEXICO  ..........................................................

101

FOR MEXICO : Precaution for Supplemental Re-
straint System (SRS) "AIR BAG" and "SEAT BELT
PRE-TENSIONER" ...............................................

101

FOR MEXICO : Precaution Necessary for Steer-
ing Wheel Rotation after Battery Disconnect  ........

102

FOR MEXICO : Service Notice  .............................

102

FOR MEXICO : Precaution for Work .....................

102

PREPARATION .........................................

104

PREPARATION ................................................

104

Special Service Tool  .............................................

104

Commercial Service Tool  ......................................

104

REMOVAL AND INSTALLATION .............

105

FRONT SEAT  ...................................................

105

Exploded View  ......................................................

105

Removal and Installation .......................................

112

Disassembly and Assembly  ..................................

112

REAR SEAT  ....................................................

120

Exploded View .......................................................

120

Removal and Installation  .......................................

122

Disassembly and Assembly ...................................

124

SEATBACK CONTROL CABLE .....................

130

Exploded View .......................................................

130

Removal and Installation  .......................................

132

REAR SEAT BACK POWER RETURN CON-
TROL UNIT ......................................................

133

Exploded View .......................................................

133

Removal and Installation  .......................................

133

POWER SEAT SWITCH  .................................

134

Exploded View .......................................................

134

Removal and Installation  .......................................

134

LUMBAR SUPPORT SWITCH ........................

135

Exploded View .......................................................

135

Removal and Installation  .......................................

135

HEATED SEAT SWITCH  ................................

136

FRONT SEAT ...........................................................

136

FRONT SEAT : Exploded View .............................

136

FRONT SEAT : Removal and Installation .............

136

REAR SEAT .............................................................

136

REAR SEAT : Exploded View ...............................

137

REAR SEAT : Removal and Installation ................

137

FRONT POWER RETURN SWITCH ...............

138

Exploded View .......................................................

138

Removal and Installation  .......................................

138

REAR POWER RETURN SWITCH  .................

139

Exploded View .......................................................

139

Removal and Installation  .......................................

139

AUTOMATIC DRIVE POSITIONER CON-
TROL UNIT ......................................................

140

Exploded View .......................................................

140

Removal and Installation  .......................................

140

TILT&TELESCOPIC SWITCH  ........................

141

Exploded View .......................................................

141

Removal and Installation  .......................................

141
