Nissan Murano Z51. Manual - part 55





ADP-212

< REMOVAL AND INSTALLATION >

POWER SEAT SWITCH

POWER SEAT SWITCH

Exploded View

INFOID:0000000005515448

Refer to

SE-105, "Exploded View"

.

Removal and Installation

INFOID:0000000005515449

REMOVAL

CAUTION:

When removing and installing, use shop cloths to protect parts from damage.

1.

Remove the seat cushion outer finisher (1). Refer to

SE-112,

"Removal and Installation"

.

2.

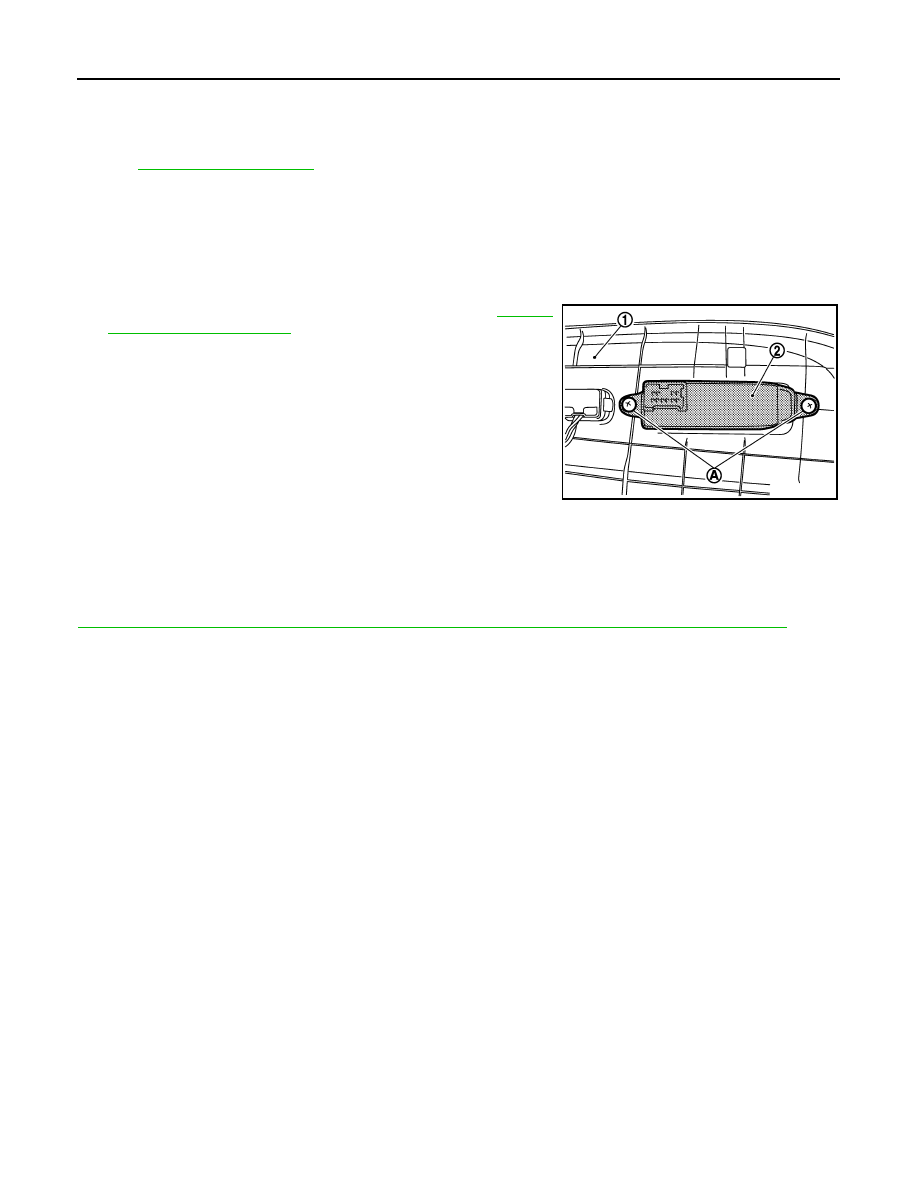

Remove the screws (A).

3.

Remove the power seat switch (2) from the seat cushion outer
finisher (1).

INSTALLATION

Install in the reverse order of removal.

CAUTION:

Be sure to clump the harness to the right place.
NOTE:
After installing the driver seat, perform additional service when removing battery negative terminal. Refer to

ADP-8, "ADDITIONAL SERVICE WHEN REMOVING BATTERY NEGATIVE TERMINAL : Description"

.

JMJIA1451ZZ

TILT&TELESCOPIC SWITCH

ADP-213

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

K

L

M

A

B

ADP

N

O

P

TILT&TELESCOPIC SWITCH

Exploded View

INFOID:0000000005515450

Refer to

IP-12, "Exploded View"

.

Removal and Installation

INFOID:0000000005515451

REMOVAL

CAUTION:

When removing and installing, use shop cloths to protect parts from damage.
1.

Remove the steering column mask (1). Refer to

IP-13, "Removal

and Installation"

.

2.

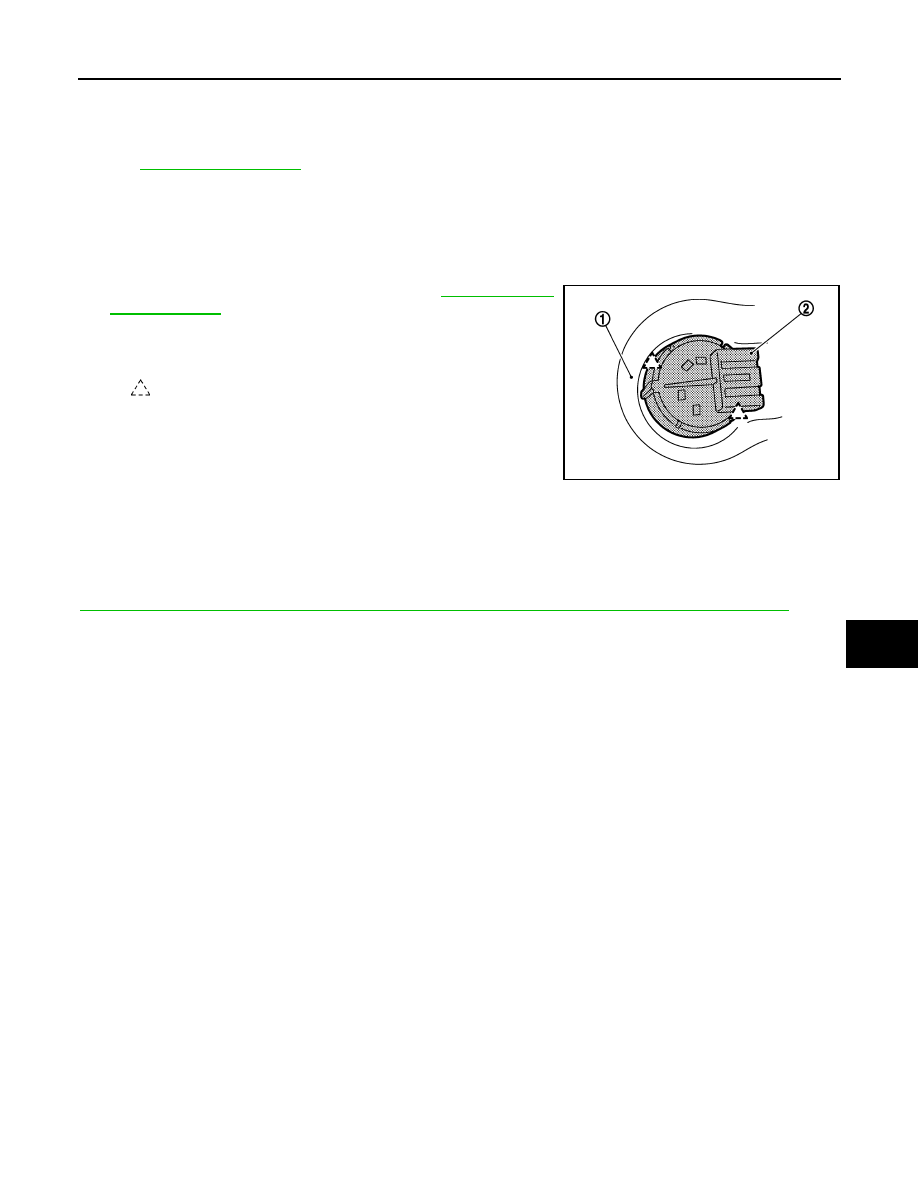

Press pawls and remove tilt & telescopic switch (2) from the
steering column mask (1).

INSTALLATION

Install in the reverse order of removal.

CAUTION:

Be sure to clump the harness to the right place.
NOTE:
After installing the driver seat, perform additional service when removing battery negative terminal. Refer to

ADP-8, "ADDITIONAL SERVICE WHEN REMOVING BATTERY NEGATIVE TERMINAL : Description"

.

: Pawl

JMJIA1467ZZ
