Nissan X-Trail 32. Manual - part 2006





STR-24

< DTC/CIRCUIT DIAGNOSIS >

S TERMINAL CIRCUIT

For R9M engine

Is the inspection result normal?

YES

>> Further inspection is necessary. Refer to

SEC-97, "Work Flow"

 (With Intelligent Key System) or

SEC-259, "Work Flow"

 (Without Intelligent Key System).

NO

>> Repair or replace harness.

Starter motor

IPDM E/R

Continuity

Connector

Terminal

Connector

Terminal

F130

2

F73

81

Existed

STARTING SYSTEM

STR-25

< SYMPTOM DIAGNOSIS >

C

D

E

F

G

H

I

J

K

L

M

A

STR

N

P

O

SYMPTOM DIAGNOSIS

STARTING SYSTEM

Symptom Table

INFOID:0000000010957650

Symptom

Reference

No normal cranking

Refer to

STR-19, "Work Flow"

.

Starter motor does not rotate

STR-26

< REMOVAL AND INSTALLATION >

STARTER MOTOR

REMOVAL AND INSTALLATION

STARTER MOTOR

MR20DD

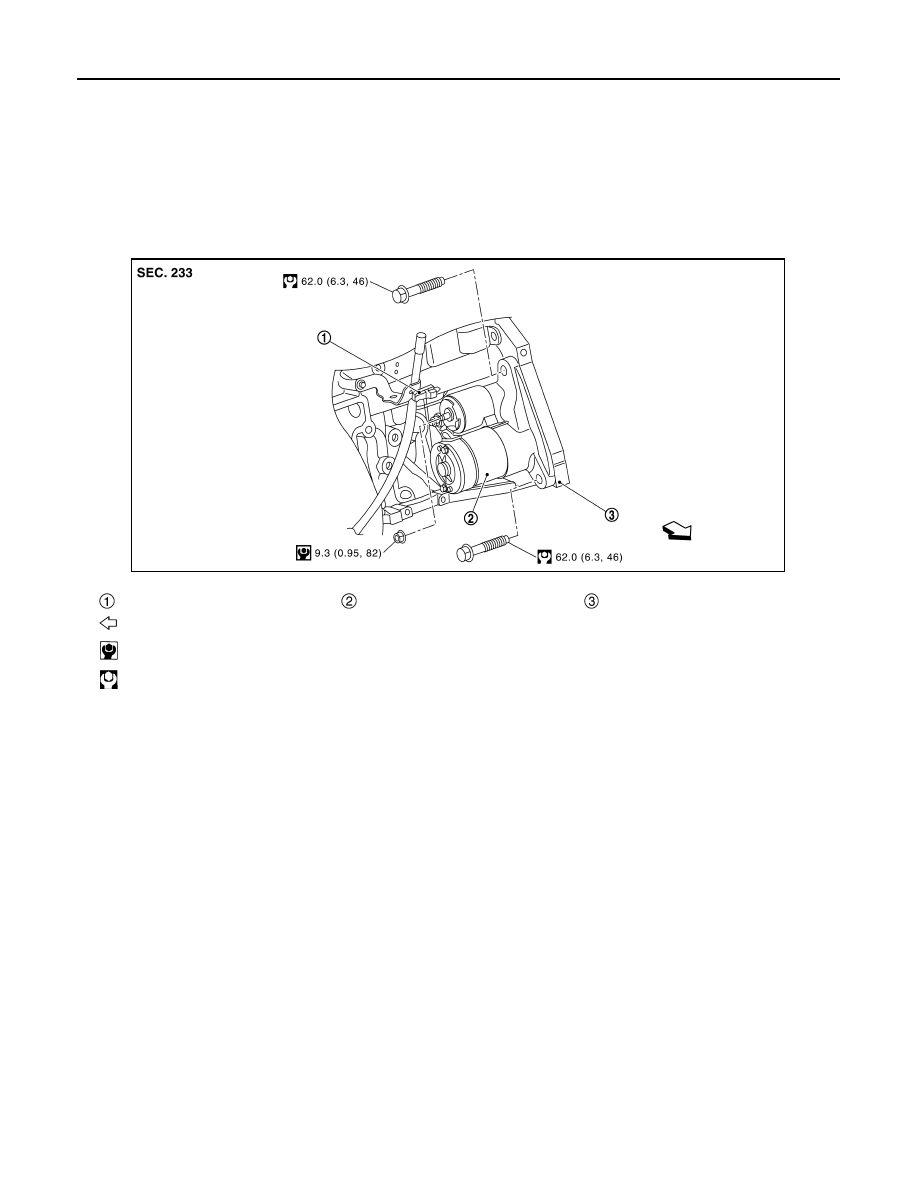

MR20DD : Exploded View

INFOID:0000000010728720

REMOVAL

DISASSEMBLY

“S” terminal connector

Starter motor

Cylinder block

: Vehicle front

: N·m (kg-m, in-lb)

: N·m (kg-m, ft-lb)

JMBIA4561GB

STARTER MOTOR

STR-27

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

J

K

L

M

A

STR

N

P

O

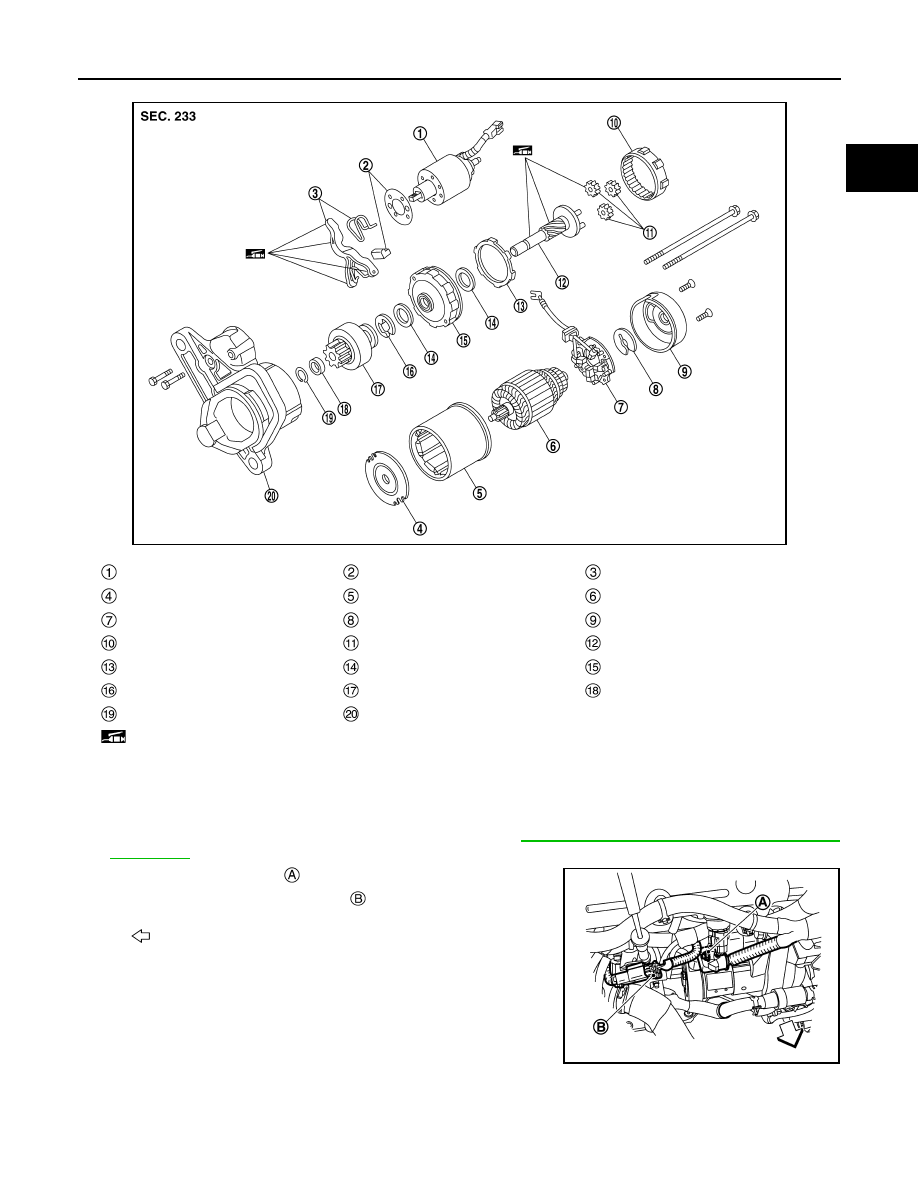

Type: S114-971

MR20DD : Removal and Installation

INFOID:0000000010728721

REMOVAL

1.

Disconnect battery cable from negative terminal. Refer to

PG-142, "EXCEPT FOR R9M : Removal and

Installation"

.

2.

Remove “B” terminal nut

 and “B” terminal harness.

3.

Disconnect “S” terminal connector

.

4.

Remove starter motor mounting bolts.

JMBIA4637ZZ

Magnetic switch assembly

Dust cover kit

Shift lever set

Center bracket (A)

Yoke assembly

Armature assembly

Brush holder assembly

Thrust washer

Rear cover assembly

Internal gear

Planetary gear

Pinion shaft

Packing

Thrust washer

Center bracket (P)

E-ring

Pinion assembly

Pinion stopper

Pinion stopper clip

Gear case assembly

: High-temperature grease point

: Vehicle front

JMBIA4564ZZ
