Nissan X-Trail 32. Manual - part 1808





SE-80

< REMOVAL AND INSTALLATION >

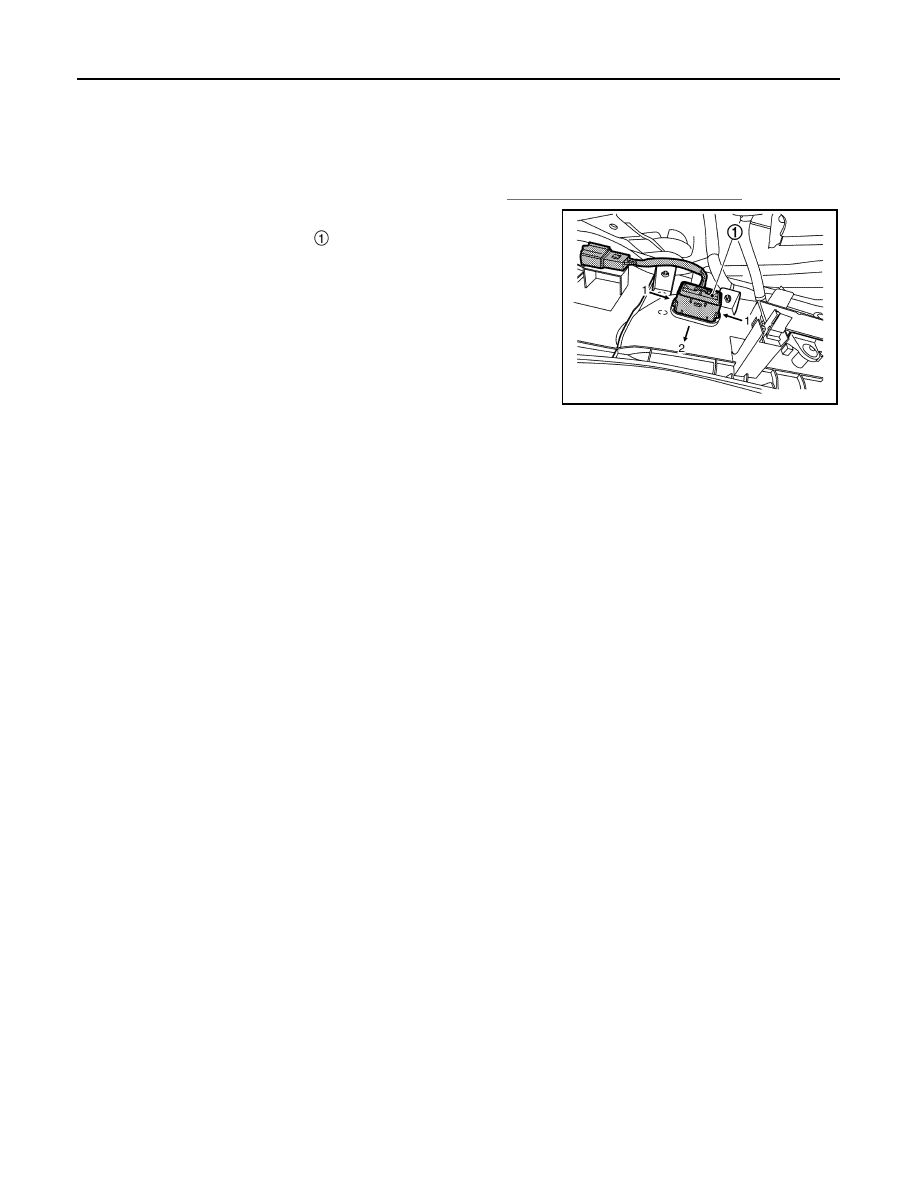

LUMBAR SUPPORT SWITCH

LUMBAR SUPPORT SWITCH

Removal and Installation

INFOID:0000000010713157

REMOVAL

1.

Remove seat cushion outside finisher outerside. Refer to

SE-41, "Removal and Installation"

.

2.

Remove harness connector clip.

3.

Pinch lumber support switch

 from both side (in the direction

shown by arrow 1) and disengage tab. Press toward outside (in
the direction shown by arrow 2) to remove from seat cushion
outside finisher.

INSTALLRATION

Install in the reverse order of removal.

JMJIB0180ZZ

HEATED SEAT SWITCH

SE-81

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

K

L

M

A

B

SE

N

O

P

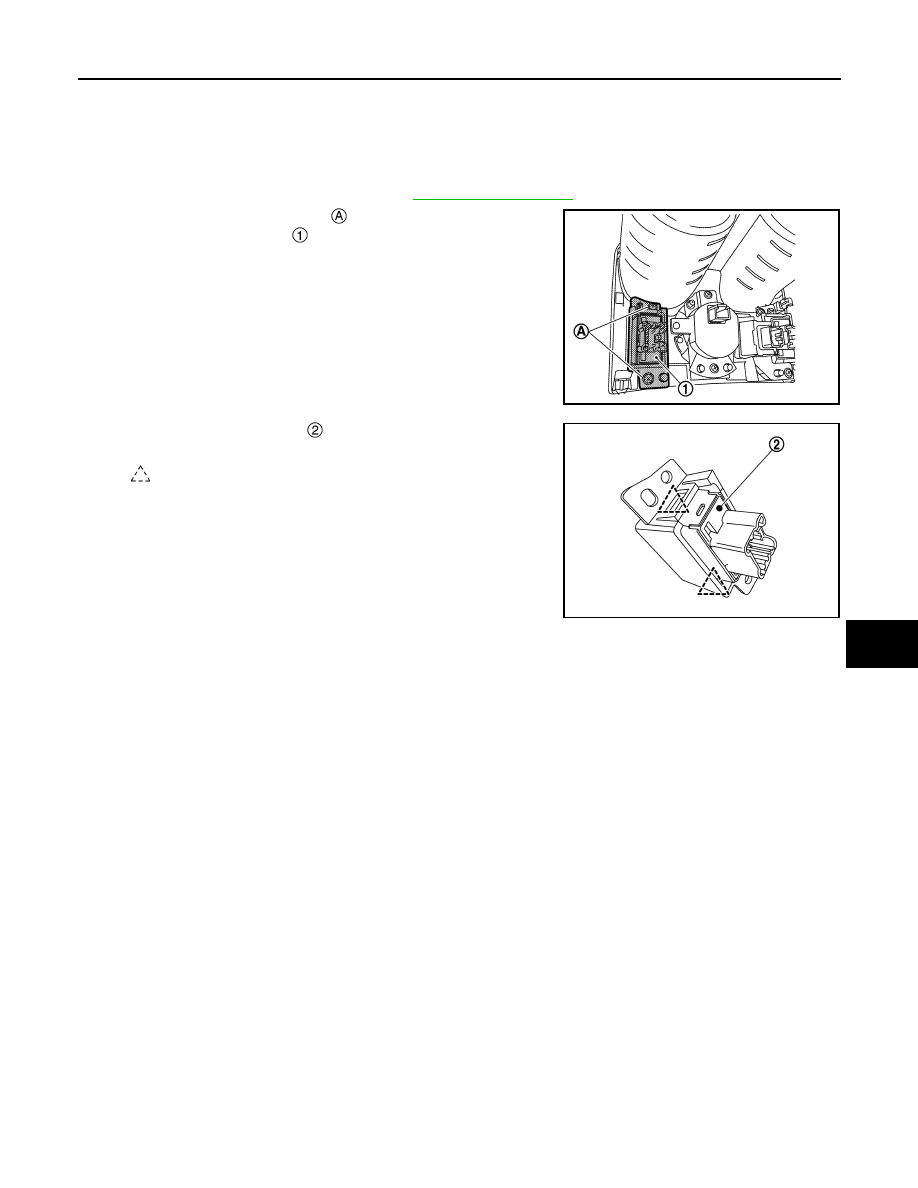

HEATED SEAT SWITCH

Removal and Installation

INFOID:0000000010713158

REMOVAL

1.

Remove the console switch panel. Refer to

IP-24, "Exploded View"

.

2.

Remove the mounting screws

, and then remove heat seat

switch and switch bracket

.

3.

Remove heated seat switch

 from switch bracket.

INSTALLATION

Installation is in the reverse order of removal.

JMJIA9647ZZ

: Pawl

JMJIA9648ZZ

SEC-1

BODY EXTERIOR, DOORS, ROOF & VEHICLE SECURITY

C

D

E

F

G

H

I

J

L

M

SECTION

SEC

A

B

SEC

N

O

P

CONTENTS

SECURITY CONTROL SYSTEM

WITH INTELLIGENT KEY SYSTEM

PRECAUTION ...............................................

7

PRECAUTIONS ...................................................

7

Precaution for Supplemental Restraint System
(SRS) "AIR BAG" and "SEAT BELT PRE-TEN-
SIONER" .................................................................
..

7

Precaution Necessary for Steering Wheel Rota-
tion After Battery Disconnect ...................................
..

7

Precautions for Removing Battery Terminal  .............

8

SYSTEM DESCRIPTION  .............................

10

COMPONENT PARTS  .......................................

10

Component Parts Location ......................................

10

NATS Antenna Amp. ...............................................

13

Hood Switch  ............................................................

13

Steering Lock Unit ...................................................

13

Siren Control Unit ....................................................

13

Intruder Sensor  .......................................................

14

Sensor Cancel Switch  .............................................

14

SYSTEM .............................................................

15

INTELLIGENT KEY SYSTEM/ENGINE START
FUNCTION .................................................................

15

INTELLIGENT KEY SYSTEM/ENGINE START
FUNCTION : System Description ............................

15

INTELLIGENT KEY SYSTEM/ENGINE START
FUNCTION : Circuit Diagram  ..................................

19

NISSAN ANTI-THEFT SYSTEM ................................

24

NISSAN ANTI-THEFT SYSTEM : System De-
scription ...................................................................

25

NISSAN ANTI-THEFT SYSTEM : Circuit Diagram

....

29

VEHICLE SECURITY SYSTEM .................................

34

VEHICLE SECURITY SYSTEM : System Descrip-
tion ..........................................................................

34

VEHICLE SECURITY SYSTEM : Circuit Diagram

....

38

WARNING/INDICATOR/CHIME LIST  .......................

40

WARNING/INDICATOR/CHIME LIST : Warning
Lamp/Indicator Lamp ...............................................

40

DIAGNOSIS SYSTEM (BCM)  ...........................

41

COMMON ITEM  .........................................................

41

COMMON ITEM : CONSULT Function (BCM -
COMMON ITEM)  .....................................................

41

INTELLIGENT KEY ....................................................

42

INTELLIGENT KEY : CONSULT Function (BCM -
INTELLIGENT KEY) (With Super Lock)  ..................

42

INTELLIGENT KEY : CONSULT Function (BCM -
INTELLIGENT KEY) (Without Super Lock)  .............

46

MULTI REMOTE ENT  ................................................

50

MULTI REMOTE ENT : CONSULT Function
(BCM - MULTI REMOTE ENT) (With Super Lock) ....

50

MULTI REMOTE ENT : CONSULT Function
(BCM - MULTI REMOTE ENT) (Without Super
Lock) ........................................................................

51

THEFT ALM  ...............................................................

53

THEFT ALM : CONSULT Function (BCM -
THEFT) (With Intelligent Key System) .....................

53

IMMU ..........................................................................

54

IMMU : CONSULT Function (BCM - IMMU) (With
Intelligent Key System) ............................................

54

DIAGNOSIS SYSTEM (IPDM E/R)  ...................

56

CONSULT Function (IPDM E/R)  .............................

56

DIAGNOSIS SYSTEM (SIREN CONTROL
UNIT) .................................................................

64

Diagnosis Description ..............................................

64

ECU DIAGNOSIS INFORMATION ..............

68

SIREN CONTROL UNIT ....................................

68

Reference Value ......................................................

68

ECM, IPDM E/R, BCM .......................................

69

SEC-2

List of ECU Reference  ............................................

69

WIRING DIAGRAM  .....................................

70

SECURITY CONTROL SYSTEM .......................

70

Wiring Diagram  .......................................................

70

BASIC INSPECTION ...................................

97

DIAGNOSIS AND REPAIR WORK FLOW  ........

97

Work Flow ...............................................................

97

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT  ..............................................

100

ECM ..........................................................................

100

ECM : Description ..................................................

100

ECM : Work Procedure ..........................................

100

BCM ..........................................................................

100

BCM : Description ..................................................

100

BCM : Work Procedure ..........................................

100

STEERING LOCK UNIT ...........................................

101

STEERING LOCK UNIT : Description  ...................

101

STEERING LOCK UNIT : Work Procedure  ...........

101

DTC/CIRCUIT DIAGNOSIS ........................

102

P161D IMMOBILIZER ......................................

102

DTC Description  ....................................................

102

Diagnosis Procedure  .............................................

102

P161E IMMOBILIZER  ......................................

103

DTC Description  ....................................................

103

Diagnosis Procedure  .............................................

103

P161F IMMOBILIZER  ......................................

104

DTC Description  ....................................................

104

Diagnosis Procedure  .............................................

104

P1616 ECM  ......................................................

105

DTC Description  ....................................................

105

Diagnosis Procedure  .............................................

105

B121D STEERING LOCK POWER SUPPLY
CIRCUIT ...........................................................

106

DTC Description  ....................................................

106

Diagnosis Procedure  .............................................

106

B20DF STARTER RELAY OFF CIRCUIT  .......

108

DTC Description  ....................................................

108

Diagnosis Procedure  .............................................

108

B2190 CHAIN OF BCM - IMM ANT .................

110

DTC Description  ....................................................

110

Diagnosis Procedure  .............................................

110

B2191 ID DISCORD, BCM - IMM ANT  ............

113

DTC Description  ....................................................

113

Diagnosis Procedure  .............................................

113

B2192 ID DISCORD, BCM-ECM  .....................

114

DTC Description ....................................................

114

Diagnosis Procedure .............................................

114

B2193 CHAIN OF BCM-ECM  ...........................

116

DTC Description ....................................................

116

Diagnosis Procedure .............................................

116

B2195 ANTI-SCANNING  ..................................

118

DTC Description ....................................................

118

Diagnosis Procedure .............................................

118

B2196 DONGLE UNIT  ......................................

119

DTC Description ....................................................

119

Diagnosis Procedure .............................................

119

B2198 NATS ANTENNA AMP.  ........................

121

DTC Description ....................................................

121

Diagnosis Procedure .............................................

121

B2556 PUSH-BUTTON IGNITION SWITCH  ....

123

DTC Description ....................................................

123

Diagnosis Procedure .............................................

123

Component Inspection  ..........................................

124

B2557 VEHICLE SPEED ..................................

125

DTC Description ....................................................

125

Diagnosis Procedure .............................................

125

B2602 SHIFT POSITION  ..................................

127

DTC Description ....................................................

127

Diagnosis Procedure .............................................

127

Component Inspection  ..........................................

129

B2604 SHIFT POSITION  ..................................

130

DTC Description ....................................................

130

Diagnosis Procedure .............................................

130

Component Inspection  ..........................................

132

B2608 STARTER RELAY  ................................

133

DTC Description ....................................................

133

Diagnosis Procedure .............................................

133

B260F ENGINE STATUS  .................................

134

DTC Description ....................................................

134

Diagnosis Procedure .............................................

134

B261F ASCD CLUTCH SWITCH  .....................

136

DTC Description ....................................................

136

Diagnosis Procedure .............................................

136

Component Inspection  ..........................................

138

B2620 REVERSE/NEUTRAL POSITION
SWITCH ............................................................

139

DTC Description ....................................................

139

Diagnosis Procedure .............................................

139

Component Inspection  ..........................................

140

B26FC KEY REGISTRATION  ..........................

142

DTC Description ....................................................

142

Diagnosis Procedure .............................................

142

B26E8 CLUTCH INTERLOCK SWITCH  ..........

143















содержание   ..  1806  1807  1808  1809   ..
