Nissan X-Trail 32. Manual - part 1288





SYSTEM

FL-7

< SYSTEM DESCRIPTION >

[GASOLINE ENGINE MODEL]

C

D

E

F

G

H

I

J

K

L

M

A

FL

N

P

O

WARNING/INDICATOR/CHIME LIST : Warning/Indicator (On Information Display)

INFOID:0000000010778220

Name

Design

Arrangement/Function

Low fuel warning

Regarding the arrangement. Refer to

MWI-10, "METER SYSTEM :

Design"

.

Regarding the function. Refer to

MWI-15, "METER SYSTEM : System

Description"

.

FL-8

< PERIODIC MAINTENANCE >

[GASOLINE ENGINE MODEL]

FUEL SYSTEM

PERIODIC MAINTENANCE

FUEL SYSTEM

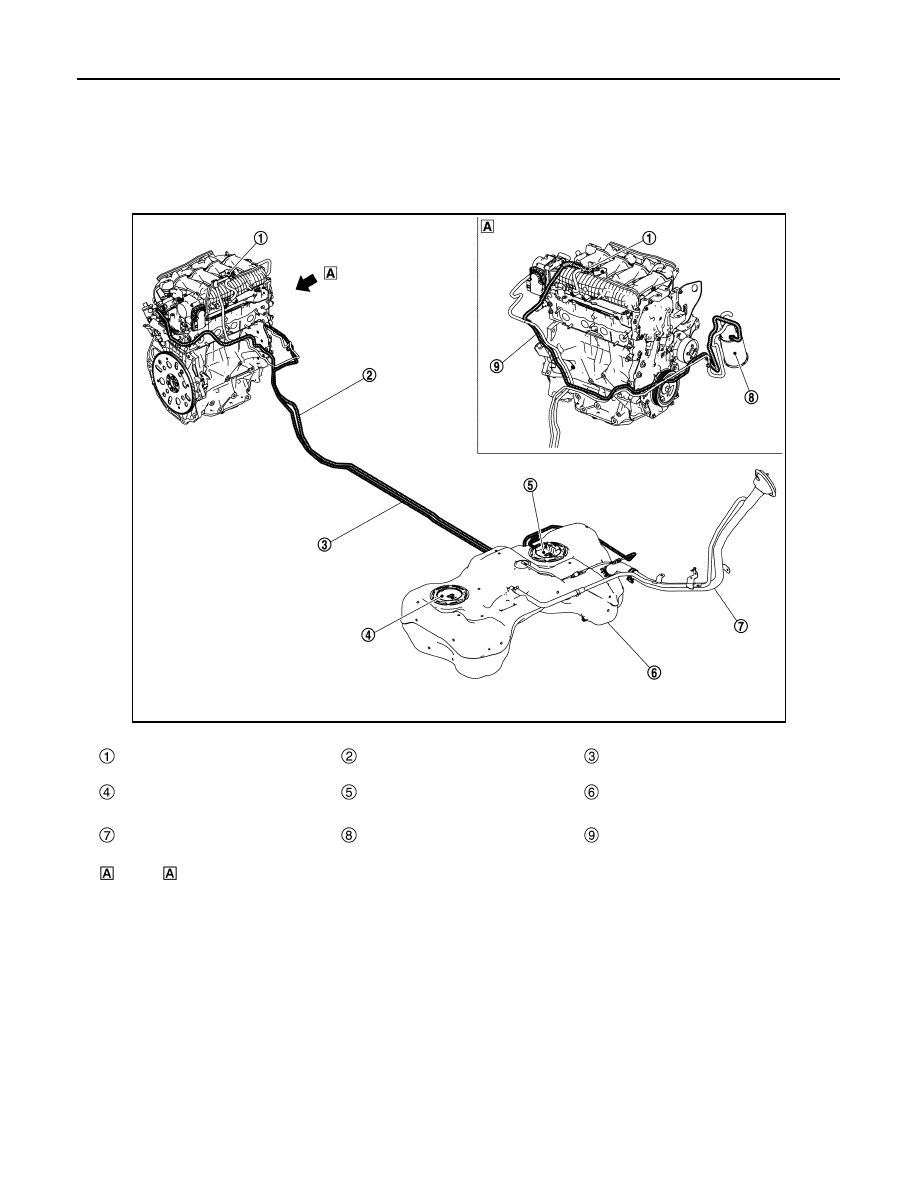

Hydraulic Layout

INFOID:0000000010778221

MR20DD models

CAUTION:

Do not use soapy water or any type of solvent while installing vacuum hose or purge hoses.

JPBIA6849ZZ

EVAP canister purge volume control
solenoid valve

Fuel feed line

EVAP line (Fuel tank to EVAP canis-
ter)

Sub fuel level sensor assembly

Fuel level sensor unit, fuel filter and
fuel pump assembly

Fuel tank

Fuel filler tube

EVAP canister

EVAP line (EVAP canister to EVAP
canister purge volume control sole-
noid valve)

: View

FUEL SYSTEM

FL-9

< PERIODIC MAINTENANCE >

[GASOLINE ENGINE MODEL]

C

D

E

F

G

H

I

J

K

L

M

A

FL

N

P

O

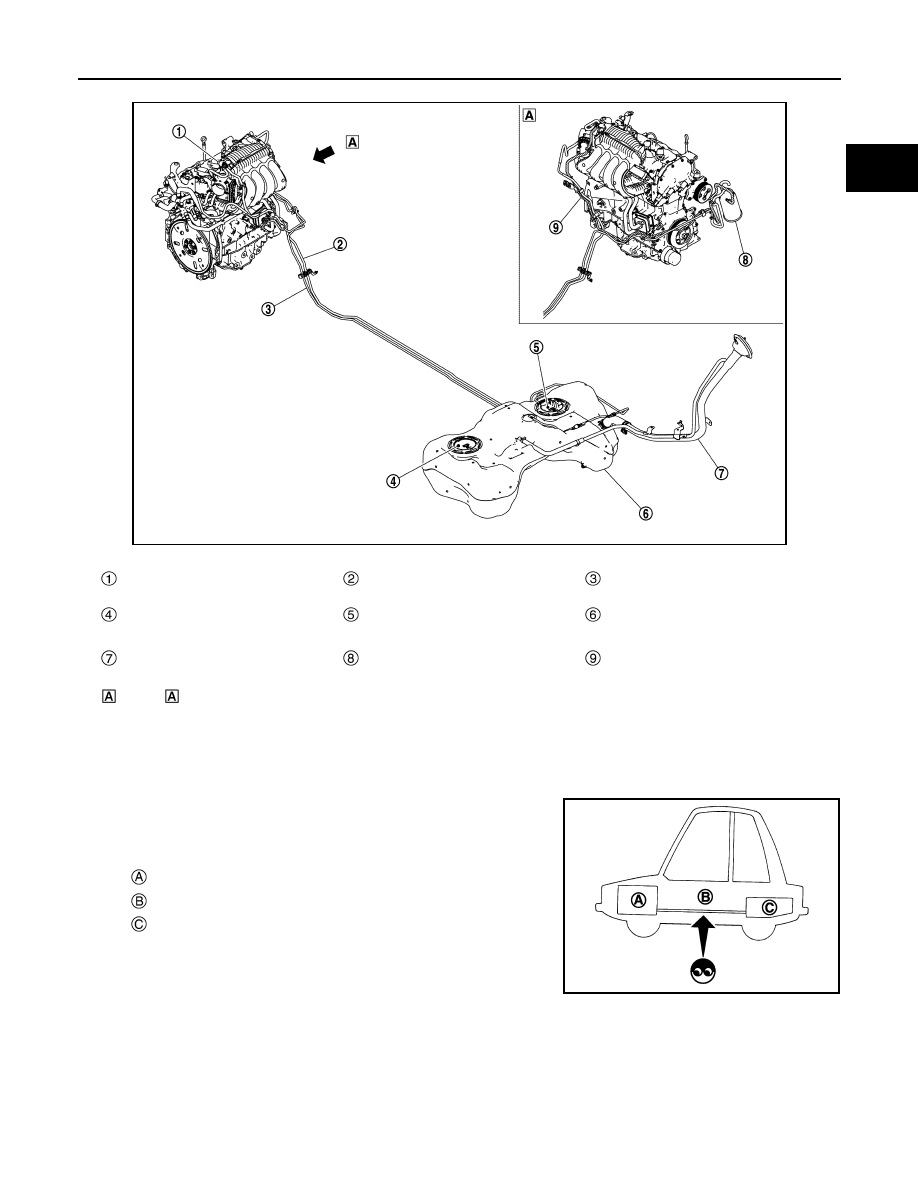

QR25DE models

CAUTION:

Do not use soapy water or any type of solvent while installing vacuum hose or purge hoses.

Inspection

INFOID:0000000010778222

Inspect fuel lines, fuel filler cap, and fuel tank for improper attach-
ment, leakage, cracks, damage, loose connections, chafing or dete-
rioration.

If necessary, repair or replace damaged parts.

Quick Connector

INFOID:0000000010778223

CAUTION:

JSBIA5039ZZ

EVAP canister purge volume control
solenoid valve

Fuel feed line

EVAP line (Fuel tank to EVAP canis-
ter)

Sub fuel level sensor assembly

Fuel level sensor unit, fuel filter and
fuel pump assembly

Fuel tank

Fuel filler tube

EVAP canister

EVAP line (EVAP canister to EVAP
canister purge volume control sole-
noid valve)

: View

: Engine

: Fuel line

: Fuel tank

JPBIA0129ZZ

FL-10

< PERIODIC MAINTENANCE >

[GASOLINE ENGINE MODEL]

FUEL SYSTEM

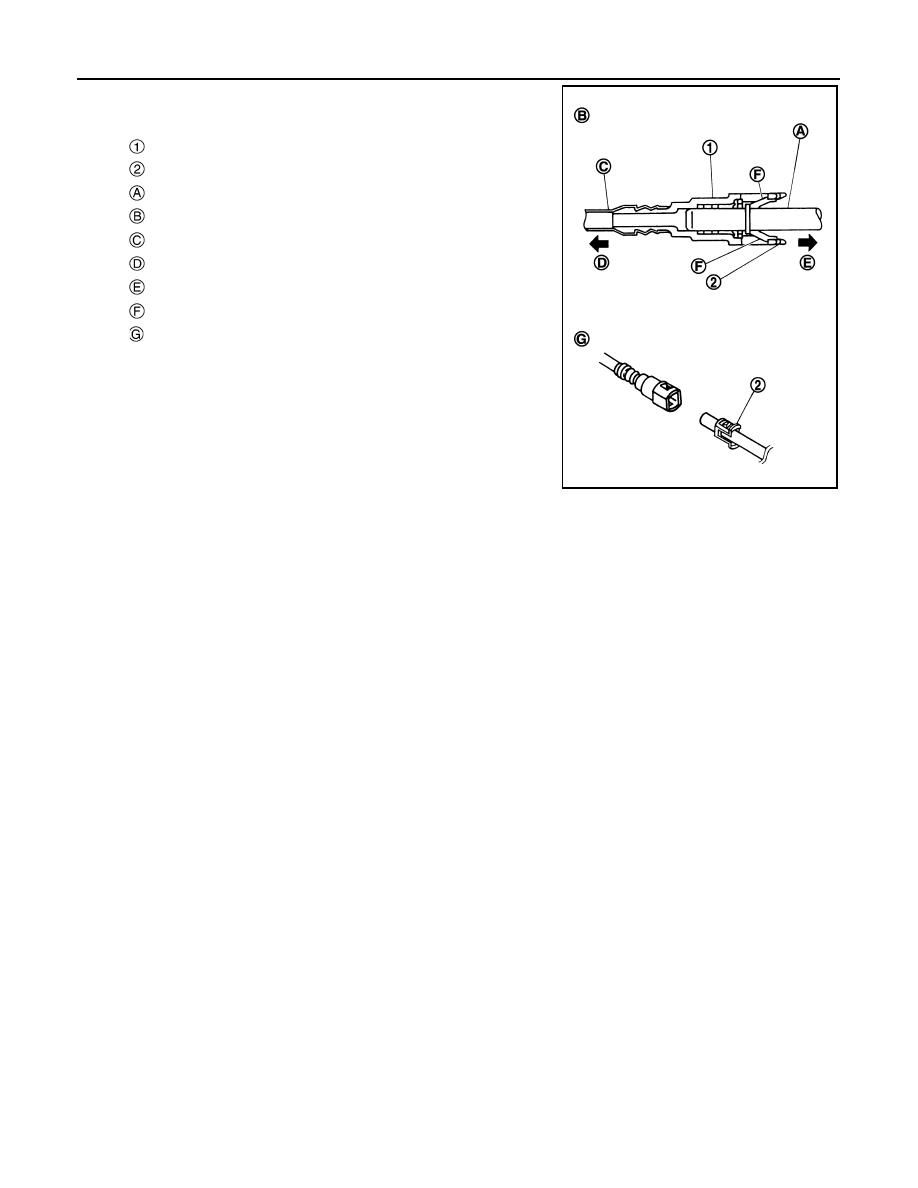

• After connecting fuel tube quick connectors, check quick con-

nectors are secure.

• Ensure that connector and resin tube never contact any adja-

cent parts.

: Quick connector

: Retainer

: Hard tube (or the equivalent)

: Connection (cross-section)

: Resin tube

: To under floor fuel line

: To fuel tank

: Tab

: Disconnection

JPBIA0130ZZ
