Ниссан X-Трейл T32 (2018 год). Инструкция - часть 41

4 - 23

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

ВЕНТИЛЯЦИОННЫЕ РЕШЕТКИ

ЦЕНТРАЛЬНЫЕ ВЕНТИЛЯЦИОННЫЕ РЕШЕТКИ

Для того чтобы открыть или закрыть вентиляционные ре-
шетки, переместите движок в нужном направлении.

: Этот символ означает, что вентиляционная решетка

открыта. Перемещение бокового движка в этом на-
правлении приведет к открытию вентиляционной
решетки.

: Этот символ означает, что вентиляционная решетка

закрыта. Перемещение бокового движка в этом на-
правлении приведет к закрытию вентиляционной
решетки.

Отрегулируйте поток воздуха из вентиляционных решеток,
перемещая центральный движок (вверх/вниз, налево/на-
право) до тех пор, пока не обеспечите нужное положение
вентиляционных решеток.

вернется к предыдущему отображению через 3 минуты
после нажатия кнопки CAMERA, если рычаг переключе-
ния передач/рычаг селектора находится в любом поло-
жении, кроме положения R (Задний ход).

При переключении режима обзора изображение может

•

появляться на дисплее с задержкой. Изображение на
дисплее кругового обзора может быть искаженным в
течение краткого времени перед полным включением
монитора кругового обзора.

При очень высокой или очень низкой температуре экран

•

может отображать препятствия не очень четко. Это не
является признаком неисправности.

При попадании в объектив камеры сильного луча света

•

изображение предметов на мониторе может быть нечет-
ким. Это не является признаком неисправности.

Экран может мерцать при флуоресцентном освещении.

•

Это не является признаком неисправности.

Цвета объектов на мониторе кругового обзора могут от-

•

личаться от действительного цвета объектов.

Изображение предметов на мониторе может быть не-

•

четким, и их цвет может отличаться от действительного
ночью или при низкой освещенности. Это не является
признаком неисправности.

Четкость изображения в режиме «вид с высоты птичье-

•

го полета» может изменяться.

При попадании на объектив камер кругового обзора гря-

•

зи, дождя или снега изображение предметов на монито-
ре может быть нечетким. Очистите объектив камеры.

Запрещается наносить полироль на объектив камеры.

•

При попадании полироли или воска на объектив камеры
промойте объектив при помощи мягкой чистой ткани,
смоченной раствором нейтрального моющего средства.

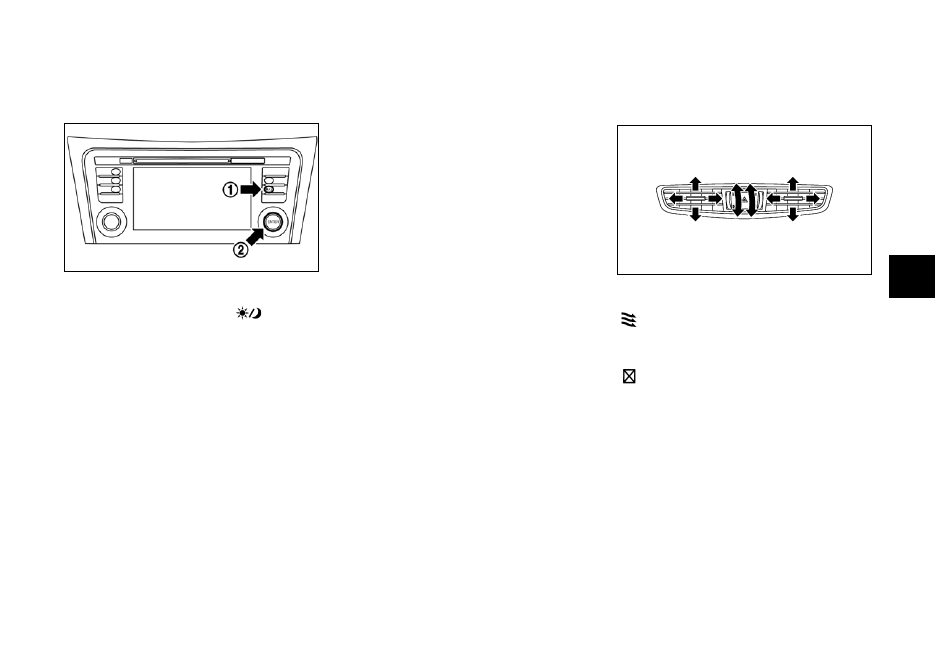

Управление кнопками

Для регулировки яркости экрана при отображении монитора
кругового обзора нажмите кнопку регулировки яркости и
кнопку включения/выключения дисплея

Установите нужный уровень яркости с помощью кнопки
ENTER/ручки настройки

РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ
СИСТЕМЫ

ВНИМАНИЕ

Запрещается использовать для чистки объектива каме-

•

ры спирт, бензин и другие растворители. Это приведет
к помутнению крышки объектива и искажению цвето-
передачи. Для чистки объектива камеры используйте
мягкую ткань, смоченную раствором нейтрального
моющего средства, а затем протрите объектив сухой
мягкой тканью.

Будьте осторожны, чтобы не повредить объектив ка-

•

меры, так как это повлияет на изображение на экране
монитора.

Если не предпринимать никаких действий, то изобра-

•

жение на мониторе кругового обзора автоматически

4 - 24

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

ОТОПИТЕЛЬ И КОНДИЦИОНЕР
ВОЗДУХА

ОПАСНОСТЬ

Кондиционер и система отопления могут функциониро-

•

вать только при работающем двигателе.

Запрещается оставлять в автомобиле детей или взрос-

•

лых, за которыми требуется присмотр. Также не следу-
ет оставлять в салоне домашних животных. Они могут
случайно воздействовать на различные органы управ-
ления, что может привести к дорожно-транспортному
происшествию с серьезными последствиями. В жаркий
солнечный день температура в салоне закрытого авто-
мобиля может быстро повыситься до опасного уровня.
Люди и животные, находящиеся в автомобиле, могут
серьезно пострадать или даже погибнуть.

Не включайте режим рециркуляции воздуха на продол-

•

жительное время, поскольку воздух в салоне потеряет
свежесть, и окна могут покрыться конденсатом.

Не управляйте системой отопления и кондиционирова-

•

ния воздуха во время движения, полностью сосредо-
точьте внимание на дорожной обстановке.

Кондиционер и система отопления могут функционировать
только при работающем двигателе. Вентилятор будет рабо-
тать даже при неработающем двигателе при включенном
зажигании.

ПРИМЕЧАНИЕ

Запахи в салоне и снаружи автомобиля могут накапли-

•

ваться в блоке кондиционера. Запахи могут попасть в
пассажирский салон через вентиляционные решетки.

Если автомобиль неподвижен, выключите режим ре-

•

циркуляции отопителя и кондиционера, чтобы в пасса-
жирский салон поступал свежий воздух. Это поможет
удалить запахи из автомобиля.

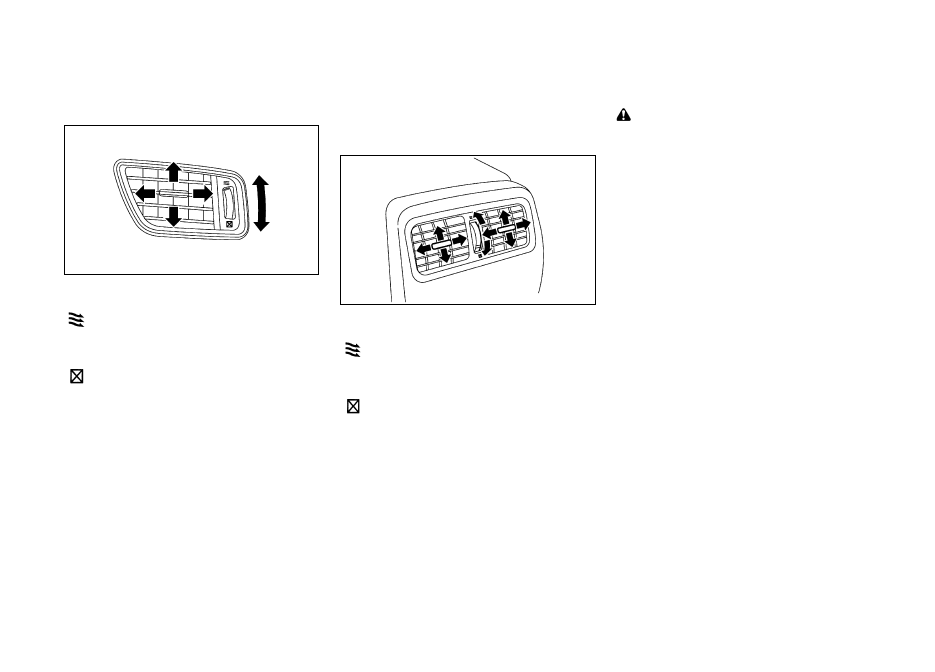

ЗАДНИЕ ВЕНТИЛЯЦИОННЫЕ РЕШЕТКИ
(для некоторых вариантов исполнения
автомобиля)

Для того чтобы открыть или закрыть вентиляционные ре-
шетки, переместите движок в нужном направлении.

: Этот символ означает, что вентиляционная решетка

открыта. Перемещение бокового движка в этом на-
правлении приведет к открытию вентиляционной
решетки.

: Этот символ означает, что вентиляционная решетка

закрыта. Перемещение бокового движка в этом на-
правлении приведет к закрытию вентиляционной
решетки.

БОКОВЫЕ ВЕНТИЛЯЦИОННЫЕ РЕШЕТКИ

Для того чтобы открыть или закрыть вентиляционные ре-
шетки, переместите движок в нужном направлении.

: Этот символ означает, что вентиляционная решетка

открыта. Перемещение бокового движка в этом на-
правлении приведет к открытию вентиляционной
решетки.

: Этот символ означает, что вентиляционная решетка

закрыта. Перемещение бокового движка в этом на-
правлении приведет к закрытию вентиляционной
решетки.

4 - 25

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

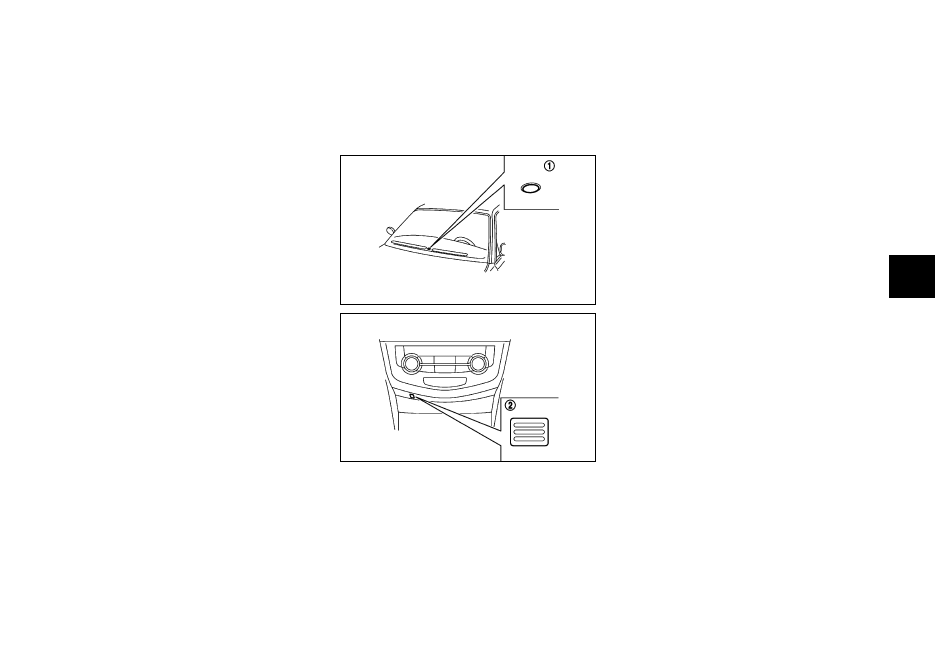

Датчики

, расположенные на передней панели, помо-

гают поддерживать постоянную температуру. Не закрывайте
эти датчики посторонними предметами.

РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ
СИСТЕМЫ (автоматическая система
кондиционирования воздуха)

При низкой температуре окружающего воздуха и непро-
гретом двигателе воздух может не поступать в салон через
нижние воздуховоды. Это не является признаком неис-
правности. После прогрева двигателя начнется нормальная
подача теплого воздуха через нижние вентиляционные от-
верстия.

Для автомобилей с системой «стоп-старт»:

Если двигатель остановлен системой «стоп-старт», то выбор
режима обдува ветрового стекла вызовет автоматический
запуск двигателя.

Если при работающем двигателе выбран режим обдува ве-
трового стекла, то автоматическая остановка двигателя си-
стемой «стоп-старт» будет невозможна.

Если двигатель остановлен системой «стоп-старт», то про-
изводительность отопителя и кондиционера может умень-
шиться. Для обеспечения нужной производительности
отопителя и кондиционера нужно запустить двигатель,
нажав выключатель системы «стоп-старт», или перевести
выключатель зажигания в положение ON. Более подробно
см. раздел «Выключатель системы «стоп-старт»» главы «5.
Пуск двигателя и вождение автомобиля».

4 - 26

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

Регулирование режима распределения воздуха

Нажимайте кнопки выбора режима распределения воздуха,
чтобы выбрать режим распределения воздуха через венти-
ляционные решетки и сопла. Одновременно можно выбрать
более одной кнопки выбора режима распределения воздуха.

—

Воздух поступает в салон в основном через цен-
тральные и боковые вентиляционные решетки.

—

Воздух поступает в салон в основном через ниж-
ние вентиляционные решетки.

—

Воздух поступает в основном через сопла обдува
ветрового стекла.

Максимальный режим обдува стекол

Нажмите кнопку

обдува ветрового стекла, чтобы

включить максимальный режим обдува стекол и быстрого
удаления конденсата/наледи на ветровом стекле. При вклю-
чении данного режима загорится индикатор в кнопке A/C и
будет включен режим подачи наружного воздуха. При этом
загорится также индикатор

. Для обеспечения макси-

мальной производительности поверните регулятор темпера-
туры в положение максимальной подачи нагретого воздуха
и установите максимальную скорость вентилятора.

Подача наружного воздуха

Нажмите кнопку

режима рециркуляции. (Световой ин-

дикатор выключится). В салон автомобиля будет поступать
наружный воздух.

Выберите режим подачи наружного воздуха для нормальной
работы отопителя или кондиционера.

Рециркуляция воздуха

Нажмите кнопку

режима рециркуляции. (При этом за-

горится световой индикатор).

Воздух будет циркулировать внутри салона автомобиля.

Органы управления

Включение/выключение системы

Для включения системы поверните регулятор скорости вен-
тилятора

из положения OFF. Для отключения системы

поверните регулятор против часовой стрелки в положение
ON.

Регулирование скорости вращения вентилятора

Поверните регулятор скорости вентилятора

по часо-

вой стрелке, чтобы увеличить скорость вращения вентиля-
тора.

Поверните регулятор скорости вентилятора

против

часовой стрелки, чтобы уменьшить скорость вращения вен-
тилятора.

Регулирование температуры

Поверните регулятор температуры воздуха, чтобы устано-
вить нужную температуру воздуха в салоне. Для подогрева
воздуха в салоне установите регулятор между средним и
крайним правым положением. Для охлаждения воздуха в
салоне установите регулятор между средним и крайним ле-
вым положением.

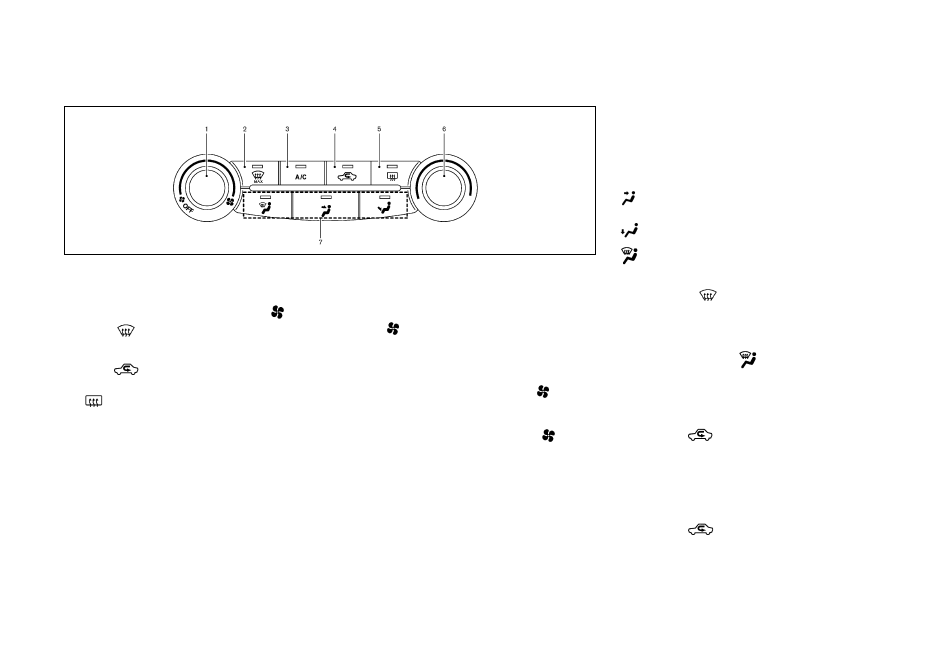

ОТОПИТЕЛЬ И КОНДИЦИОНЕР ВОЗДУХА
С РУЧНЫМ УПРАВЛЕНИЕМ

1. Регулятор скорости вращения вентилятора

2. Кнопка

MAX обдува ветрового стекла

3. Кнопка

A/C

4. Кнопка

режима рециркуляции

5. Кнопка выключателя обогревателя заднего стекла

(см. раздел «Выключатель обогревателя заднего

стекла» главы «2. Приборная панель и органы управле-
ния»).

6. Регулятор температуры воздуха

7. Кнопки переключателя режимов распределения возду-

ха

Для автомобилей с системой «стоп-старт»:

Система «стоп-старт» не включается, если включен режим
обдува ветрового стекла.
