4 - 15

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

c

 Начало работы системы

Ведите автомобиль вперед на пониженной скорости.

•

Нажмите кнопку CAMERA (Камера) и коснитесь клавиши

•

 на дисплее.

ПРИМЕЧАНИЕ

При скорости движения более 30 км/ч (19 миль/ч) систе-

•

ма будет выключена и дисплей выключится.

Если на экране со стороны переднего пассажира не ото-

•

бражается вид «с высоты птичьего полета», нажимайте
кнопку CAMERA (Камера), пока он не будет выведен на
экран.

При скорости движения более 10 км/ч (6 миль/ч) изо-

•

бражение с камеры не выводится на экран.

По умолчанию выбирается режим параллельной пар-

•

ковки.

Осуществление параллельной парковки

c



:



Коснитесь этой клавиши для включения системы PA.

d



:



Зеленый символ PA указывает на то, что система PA
включена.

e

 Cancel (Отмена):



Коснитесь этой клавиши для выключения системы PA.

f



:



Коснитесь этой клавиши для выбора режима перпенди-
кулярной парковки.

g



:



Этот символ указывает на автоматическое управление
рулевым колесом.

4 - 16

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

g

  Завершение постановки автомобиля на стоянку

Когда автомобиль займет правильное положение на месте
стоянки, нажмите педаль тормоза и остановите автомобиль.
Коснитесь клавиши [Cancel] для выключения системы PA.

ПРИМЕЧАНИЕ

При необходимости вручную измените положение авто-

•

мобиля и совершайте повороты при движении задним
ходом, как необходимо. В зависимости от ситуации для
маневрирования на месте стоянки может потребоваться
несколько раз переключить ступени в коробке передач.

Если автомобиль достиг примерно правильного положе-

•

ния на выбранном месте стоянки, то раздастся звуковой
сигнал. На дисплее появится сообщение, указывающее
на завершение работы системы PA, и эта система будет
выключена автоматически.

Отключение системы PA

Система PA отключается в следующих условиях.

При повороте рулевого колеса вручную.

•

Рычаг селектора бесступенчато-регулируемой транс-

•

миссии находится в положении P (Стоянка) (автомобили
с бесступенчато-регулируемой трансмиссией).

По истечении 5 секунд после того, как рычаг селектора

•

был переведен и оставлен в положении N (Нейтраль).

Система определила, что условия (например, давление

•

воздуха или износ шин, а также дорожные условия) не
подходят для правильного прогнозирования траектории.

f

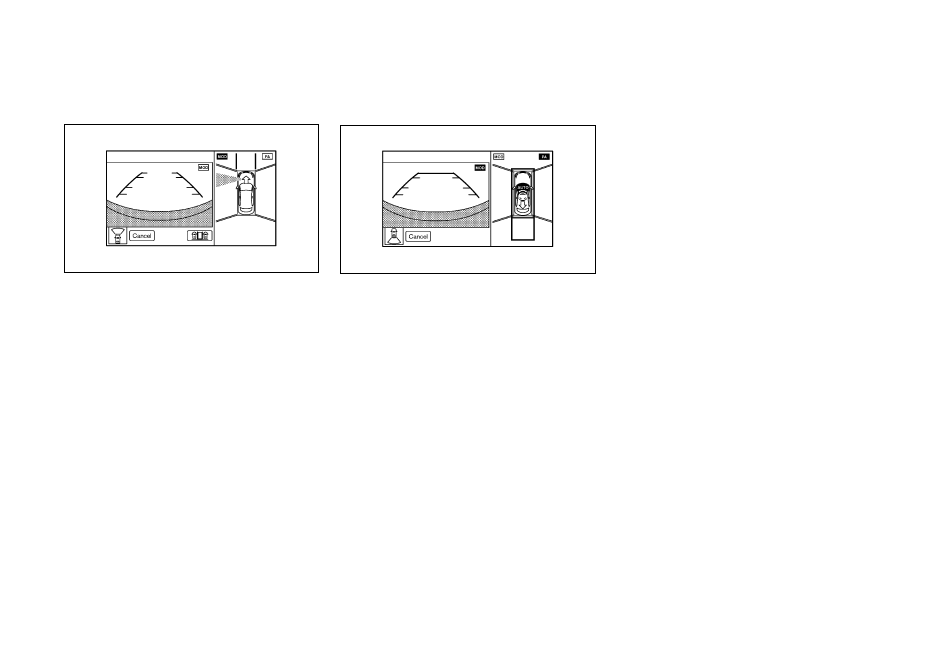

 Движение автомобиля назад

Переведите рычаг переключения передач в положение

•

R (Задний ход).

Осторожно положите руки на рулевое колесо (оно будет

•

работать автоматически) и медленно начните движение
автомобиля задним ходом на место стоянки, уменьшая
нажатие педали тормоза.

Полностью остановите автомобиль, как только он зай-

•

мет правильное положение для изменения направления
движения. Затем переведите рычаг переключения для
движения вперед или назад. Повторение этих действий
может понадобиться для того, чтобы установить авто-
мобиль прямо.

ПРИМЕЧАНИЕ

Система направит автомобиль в такое положение, при

•

котором потребуется изменить его направление.

Превышение предельной скорости движения при работе

•

системы PA сопровождается предупреждающим звуко-
вым сигналом.

d

  Нахождение парковочного места

Медленно двигайтесь вперед и система будет искать

•

место для парковки.

Система известит вас о том, что место для парковки

•

найдено.

ПРИМЕЧАНИЕ

Воспользуйтесь указателем поворота, чтобы выбрать

•

нужную (правую или левую) сторону для парковки.

Система не может обнаружить место для парковки, кото-

•

рое не ограничено объектами, например, автомобилями.

e

  Движение автомобиля вперед

Медленно двигайтесь дальше вперед в положение для дви-
жения задним ходом, а затем полностью остановите автомо-
биль. Система проинструктирует вас с помощью звукового
сигнала, указывая на то, что автомобиль занял правильное
положение для начала автоматической работы рулевого
управления.

4 - 17

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

j

  Габаритные линии (красные):



Указывают примерное пространство для постановки на
стоянку.

k

  Прямоугольник положения для начала движения задним

ходом (зеленый):



Указывает положение автомобиля, в котором следует
начинать движение задним ходом.

햻

:



Этот символ указывает на автоматическое управление
рулевым колесом.

c



:



Коснитесь этой клавиши для включения системы PA.

d

  Прямоугольник цели для постановки на стоянку (синий)



Указывает выбранное место для стоянки.

e



:



Зеленый символ PA указывает на то, что система PA
включена.

f

 Cancel (Отмена):



Коснитесь этой клавиши для выключения системы PA.

g

 Старт:



Коснитесь этой клавиши для включения системы PA.

h



:



Коснитесь этой клавиши для выбора режима параллель-
ной парковки.

i



:



Коснитесь этой клавиши для перемещения прямоуголь-
ника цели для постановки на стоянку.

Скорость автомобиля превысила приблизительно 7

•

км/ч.

Когда действия водителя при постановке автомобиля на

•

стоянку до некоторой степени отклоняется от указаний
системы PA.

Перпендикулярная парковка

Отображаемые клавиши и символы

4 - 18

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

d

  Настройка выбранного места для стоянки и начало ра-

боты

Медленно двигайтесь вперед и остановите автомобиль

1.

на расстоянии примерно 1 м от места для стоянки. Отре-
гулируйте положение прямоугольника цели для поста-
новки на стоянку (синий), касаясь символа

.

ПРИМЕЧАНИЕ

Воспользуйтесь указателем поворота, чтобы выбрать

•

нужную (правую или левую) сторону для парковки.

Прямоугольник цели для постановки на стоянку нужно

•

расположить рядом с фактическим местом для стоянки,
прежде чем приступать к точным регулировкам его по-
ложения, касаясь символа

. Инструкции по движе-

нию автомобиля при регулировке приведены ниже.

Проверьте положение линий и прямоугольников



–

относительно фактического места стоянки на дис-
плее, когда автомобиль неподвижен.

Медленно передвигайте автомобиль, одновременно



–

для безопасности контролируя обстановку вокруг
собственными глазами.

Снова остановите автомобиль, чтобы убедиться в



–

правильном его положении.

ПРИМЕЧАНИЕ

Если на экране со стороны переднего пассажира не ото-
бражается вид «с высоты птичьего полета», нажимайте
кнопку CAMERA (Камера), пока он не будет выведен на
экран.

Коснитесь

3.

 символа для выбора режима перпен-

дикулярной парковки.

Осуществление перпендикулярной парковки

c

   Включение системы и выбор режима постановки на сто-

янку

Остановите автомобиль рядом с местом, где вы хотите

1.

поставить автомобиль на стоянку.

Нажмите кнопку CAMERA (Камера) и коснитесь клавиши

2.

 на дисплее.
