Nissan X-Trail T32 (2017 год). Руководство - часть 36

4 - 6

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

МОНИТОР КРУГОВОГО ОБЗОРА
(для некоторых вариантов
исполнения автомобиля)

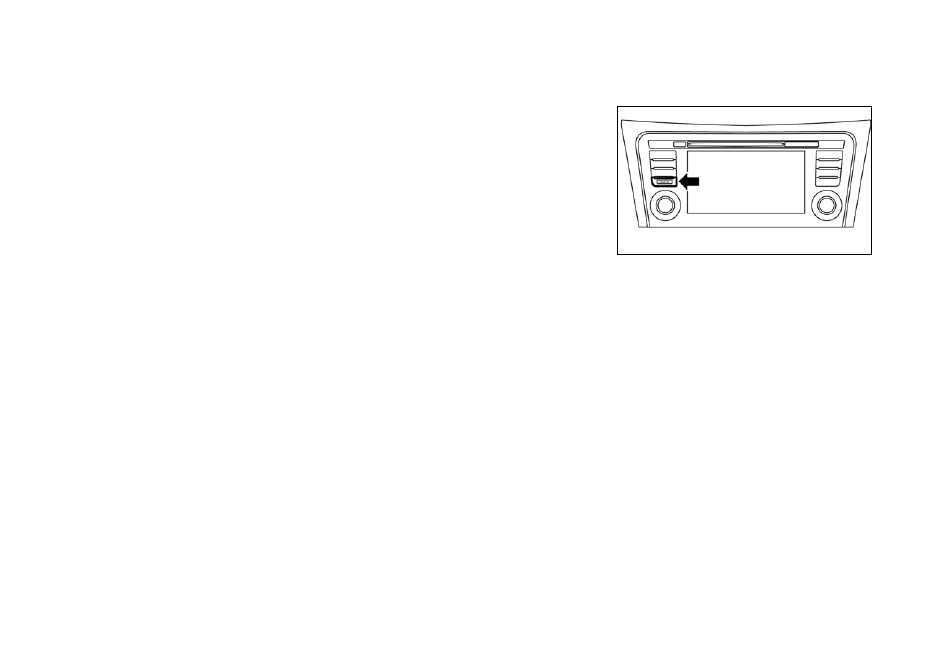

При положении ON выключателя зажигания нажмите кноп-
ку CAMERA или переведите рычаг селектора коробки пере-
дач в положение R (Задний ход), чтобы включить монитор
кругового обзора. На мониторе будет показано положение
автомобиля с различных точек обзора.

Возможные точки обзора:

Вид «с высоты птичьего полета»

•

На мониторе будет показана обстановка вокруг автомо-
биля.

Вид сбоку-спереди

•

На мониторе будет показана обстановка впереди и во-
круг колеса со стороны переднего пассажира.

Вид спереди

•

На дисплее будет показана обстановка перед автомоби-
лем.

Обзор назад

•

На дисплее будет показана обстановка позади автомо-
биля.

Эта система призвана помочь водителю в таких ситуациях,
как постановка автомобиля на узкое парковочное место, или
«параллельная» парковка.

Настройки радиоприемника

Соответствующие настройки RDS (Система радиоданных) и
режима приема дорожных сообщений (TA) могут быть вклю-
чены или выключены. Если этот пункт включен, то инфор-
мация, полученная в режиме приема дорожных сообщений,
будет настроена автоматически при ее получении.

Работа режима приема дорожных сообщений (TA) возможна
только в тех зонах, где эта услуга имеется.

Language (Язык)

Выберите язык, который будет показан на экране.

Camera Display Settings (Настройки меню камера) (для не-
которых вариантов исполнения автомобиля)

Подробнее см. раздел «Регулировка дисплея» ниже в этой
главе.

Temperature Unit (Шкала измерения температуры)

Выберите показание температуры по шкале Цельсия (°C)
или Фаренгейта (°F).

Touch Click (Звуковое сопровождение нажатия кнопок)

Выбирает включение или отключение звукового сопрово-
ждения нажатия кнопок. При включении данной функции
каждое касание клавиши на экране будет сопровождаться
звуковым сигналом.

Beep Tones (Зуммер)

Выбирает включение или отключение зуммера. При вклю-
чении звук зуммера будет слышен при появлении на экране
всплывающего сообщения.

Factory Settings (Заводские настройки)

Выберите данный пункт для восстановления всех заводских
настроек.

Настройки сообщений о дорожном движении

Предназначены для регулировки настроек управления ин-
формацией, оповещениями и предупреждениями.

Работа режима приема дорожных сообщений (TA) возможна
только в тех зонах, где эта услуга имеется.

4 - 7

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

ВНИМАНИЕ

Удаляйте с линзы загрязнения, снег и т.д. с помощью мяг-
кой чистой ткани. Следите за тем, чтобы не поцарапать лин-
зу камеры во время очистки.

ВОЗМОЖНЫЕ ВАРИАНТЫ ОБЗОРА



ОПАСНОСТЬ

Линию расстояния до препятствия и линии, ограничи-

•

вающие габаритный коридор автомобиля по ширине
можно использовать только для справки и только в том
случае, когда автомобиль находится на ровной дороге
с твердым покрытием. Расстояние до препятствия, на-
блюдаемое на мониторе, служит только для справки и
может отличаться от фактического расстояния между
автомобилем и показанным препятствием.

Используйте линии на дисплее и вид сверху в качестве

•

вспомогательной информации. Расположение линий на
дисплее и вид сверху в значительной степени зависят
от количества пассажиров в автомобиле, уровня топли-
ва в баке, расположения автомобиля, состояния дороги
и ее уклона.

Если на автомобиле будут установлены шины иного

•

размера, линия предсказанного курса и вид сверху мо-
гут отличаться от действительности.

При движении на подъем предметы на мониторе ка-

•

жутся расположенными ближе, чем на самом деле. При
движении на спуск предметы на мониторе кажутся рас-
положенными дальше, чем на самом деле.

Пользуйтесь зеркалами заднего вида или обернитесь

•

через плечо, чтобы правильно оценить расстояние до
препятствий.



ОПАСНОСТЬ

Монитор кругового обзора повышает удобство управле-

•

ния автомобилем, но он не может полностью заменить
необходимые меры предосторожности, так как имеются
зоны, в которых система не может обнаружить при-
сутствие препятствий. Прежде чем начинать движение,
обязательно проверьте обстановку вокруг автомобиля
через окна и при помощи зеркал заднего вида.

Водитель всегда несет ответственность за обеспечение

•

безопасности при постановке автомобиля на стоянку
или выполнении других маневров.

Не пользуйтесь монитором кругового обзора при сло-

•

женных наружных зеркалах заднего вида, и убедитесь
в том, что дверь багажного отделения закрыта, прежде
чем начинать движение автомобиля при помощи мони-
тора заднего обзора.

Расстояние между предметами, видимое на мониторе

•

кругового обзора, отличается от действительного.

Камеры установлены над решеткой радиатора, зерка-

•

лами заднего вида и над задним регистрационным зна-
ком. Следите за тем, чтобы объективы камер не были
ничем закрыты.

При мойке автомобиля струей воды под высоким дав-

•

лением не допускайте попадания струи воды в камеры.
В противном случае попадание воды внутрь камеры мо-
жет привести к конденсации влаги на линзе объектива,
к неисправности камеры, возгоранию или к поражению
электрическим током.

Оберегайте камеры кругового обзора от ударных воздей-

•

ствий. Камеры являются прецизионными (высокоточны-
ми) устройствами. В противном случае может нарушиться
функционирование камеры кругового обзора или возник-
нуть неисправность, которая может привести к возгора-
нию или к поражению электрическим током.

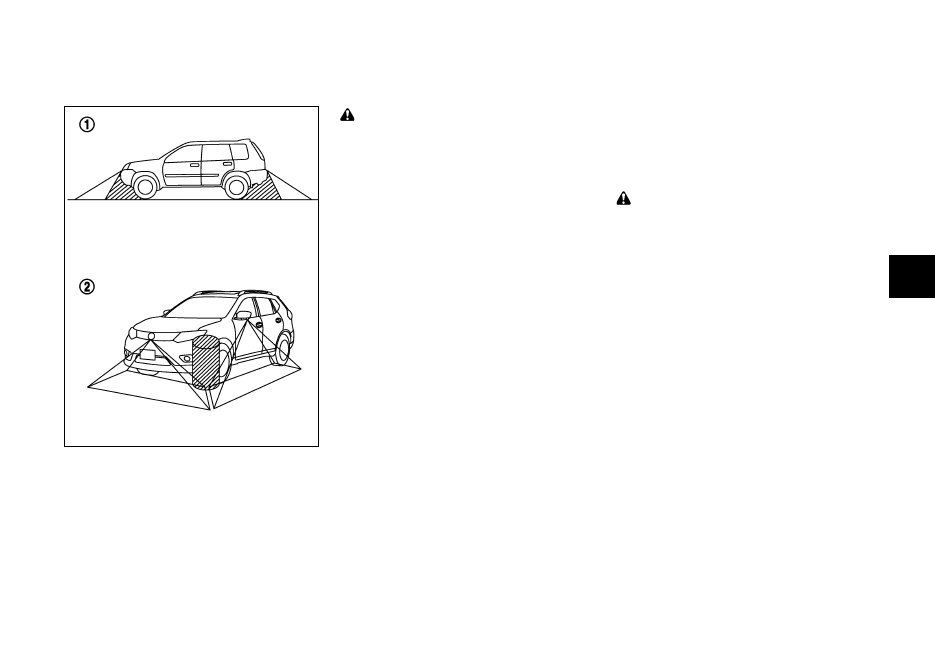

Имеются некоторые зоны, в которых система не сможет
показать препятствия. При включении режима переднего
или заднего обзора система может не обнаружить препят-
ствия, лежащие на земле или находящиеся ниже бампера

c

. При виде «с высоты птичьего полета» камера может не

обнаружить присутствие высокого препятствия на стыке зон
обзора

d

.

4 - 8

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

Линии на дисплее заднего обзора отображаются с не-

•

большим смещением вправо, поскольку задняя камера
установлена со смещением от центральной продольной
оси автомобиля.

ПРИМЕЧАНИЕ

Когда на дисплее показывается вид вперед и рулевое ко-
лесо повернуто на 90 градусов или менее от нейтрального
положения, на дисплее будут показаны правая и левая ли-
нии прогнозируемой траектории

h

. Когда рулевое колесо

повернуто на 90 градусов и более, линия прогнозируемой
траектории будет показана только со стороны, противопо-
ложной направлению поворота рулевого колеса.

Вид «с высоты птичьего полета»

При включении вида «с высоты птичьего полета» на дисплее
будет показан вид автомобиля сверху, что помогает оценить
расположение автомобиля и линий прогнозируемой траек-
тории движения по отношению к парковочному месту.

Условное изображение автомобиля

c

 указывает на его

положение. Учтите, что расстояние между предметами, ви-
димое на виде «с высоты птичьего полета», отличается от
действительного.

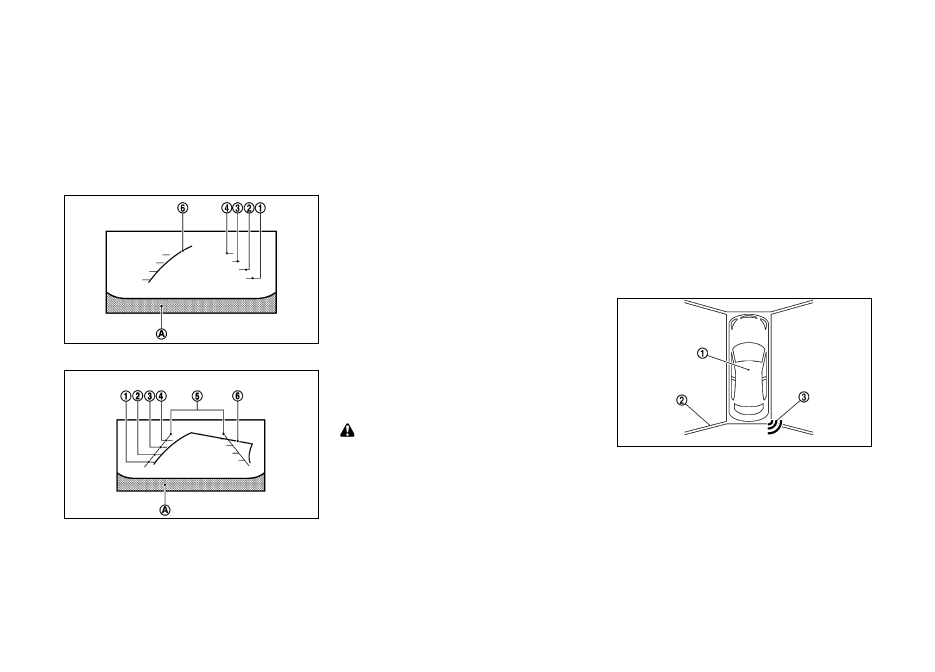

Линии, указывающие расстояние до препятствия:

Эти линии указывают расстояние, оставшееся между пре-
пятствием и кузовом автомобиля.

Красная линия

•

c

: примерно 0,5 м

Желтая линия

•

d

: примерно 1 м

Зеленая линия

•

e

: примерно 2 м

Зеленая линия

•

f

: примерно 3 м

Линии, указывающие ширину автомобиля

g

:

Эти линии указывают габаритную ширину автомобиля при
движении задним ходом.

Линии прогнозируемой траектории

h

:

Эти линии указывают прогнозируемую траекторию автомо-
биля при движении. Линии прогнозируемой траектории по-
являются на дисплее при повороте рулевого колеса. Линии
прогнозируемой траектории движения будут изменяться в
зависимости от угла поворота рулевого колеса, и не будут
появляться на дисплее, если рулевое колесо находится в по-
ложении прямолинейного движения.

Передняя камера не передает изображение на дисплей, если
скорость автомобиля превышает 10 км/ч.



ОПАСНОСТЬ

Расстояние между объектами, показываемое на виде

•

назад, отличается от действительного. Объекты на мо-
ниторе отображаются с противоположной стороны, чем
при их наблюдении через внутреннее или наружные
зеркала заднего вида.

На дороге, покрытой снегом, или на скользкой дороге

•

действительная траектория движения автомобиля мо-
жет отличаться от прогнозируемой траектории.

Линии, ограничивающие габаритный коридор автомоби-

•

ля по ширине, и линии прогнозируемой траектории дви-
жения на мониторе выглядят шире, чем действительная
ширина автомобиля и ширина его фактического габа-
ритного коридора.

Вид вперед и назад

Вид вперед

Вид назад

На мониторе будут показаны линии, которые указывают ши-
рину автомобиля и расстояние до препятствия относительно
кузова автомобиля A.

4 - 9

Информационный дисплей. Система отопления и кондиционирования воздуха. Аудиосистема

ВНИМАНИЕ

Будьте осторожны, чтобы не поцарапать линзу камеры

•

при очистке от снега или грязи.

Индикатор указателей поворота может накладываться

•

на линию габаритной ширины автомобиля. Это не явля-
ется признаком неисправности.

Вид боковой части переднего плана

Направляющие линии:

На мониторе будут показаны линии, обозначающие ширину
автомобиля и ограничивающие переднюю часть кузова.

Линия

c

 обозначает переднюю часть автомобиля.

Линия

d

 обозначает габаритную ширину автомобиля с уче-

том наружных зеркал заднего вида.

Продолжения

e

 передней

c

 и боковой

d

 линий отобража-

ются на дисплее зеленой пунктирной линией.

Когда угол автомобиля находится слишком близко к пре-
пятствию, на дисплее появляется индикатор углового дат-
чика

f

 (для некоторых вариантов исполнения автомобиля).

Индикатор углового датчика

f

 (для некоторых вариантов

исполнения автомобиля) может быть выключен, если от-
ключена настройка Front Sensor (Передние датчики) на
информационном дисплее. См. раздел «Система помощи
водителю (для некоторых вариантов исполнения автомоби-
ля)» главы «2. Приборная панель и органы управления».

Те зоны, которые не входят в зону обзора камер

d

, показа-

ны черным цветом.

Если выключатель зажигания переведен в положение ON,
то после включения вида «с высоты птичьего полета» не
просматриваемые зоны

d

 выделяются на дисплее желтым

цветом в течение 3 секунд.

Если угол автомобиля приближается к препятствию, на
дисплее появляется индикатор углового датчика

e

 (для

некоторых вариантов исполнения автомобиля). См. раздел
«Ультразвуковая система помощи при парковке (для неко-
торых вариантов исполнения автомобиля)» главы «5. Пуск
двигателя и вождение автомобиля».



ОПАСНОСТЬ

При виде сверху предметы кажутся расположенны-

•

ми дальше, чем на самом деле, так как это является
псевдо-изображением, которое получается путем об-
работки изображений от камер, установленных в зерка-
лах заднего вида, а также в передней и задней части
автомобиля.

Изображение высоких предметов, таких как бордюр

•

или другой автомобиль, расположенных на стыке зон
обзора различных камер, может быть искажено или не
показано.

На дисплее не могут быть показаны предметы, находя-

•

щиеся выше поля обзора камеры.

Вид сверху может быть искажен, если положение каме-

•

ры меняется.

Линии, нанесенные на парковке, на дисплее могут быть

•

искажены, если они находятся на стыке поля обзора
различных камер. Искажение увеличивается по мере
удаления автомобиля от линии.
