REAR WIPER AND WASHER SYSTEM

●

through terminal 17 of the rear wiper and washer switch, and

●

through terminal 18 of the wiper switch

●

to front washer motor terminal 1.

With power and ground supplied, the washer motor operates.
When the lever is pulled to the WASH position for one second or more, the wiper motor operates at low speed
for approximately 3 seconds to clean windshield. This feature is controlled by the wiper amplifier in the same
manner as the intermittent operation.

REAR WIPER AND WASHER SYSTEM

WW-41

C

D

E

F

G

H

I

J

L

M

A

B

WW

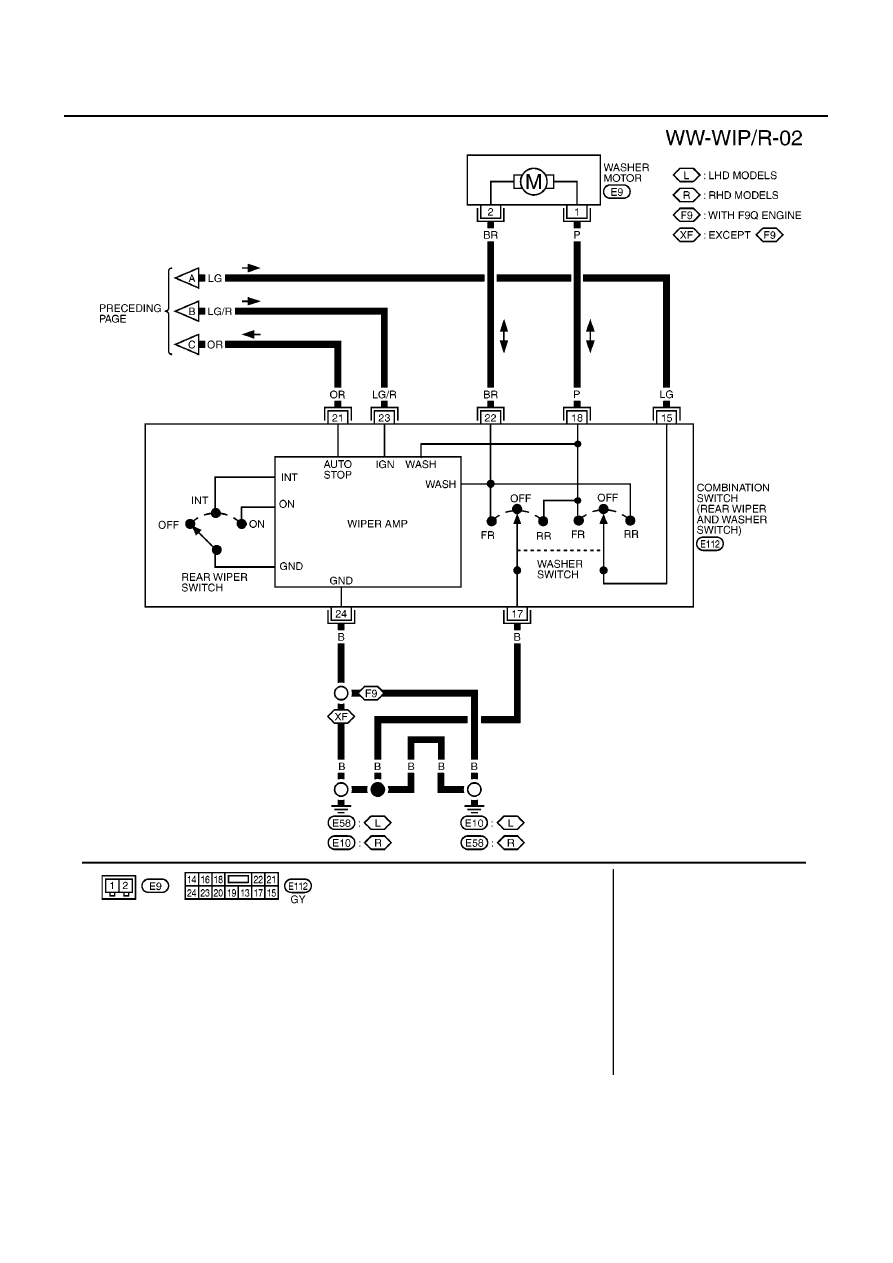

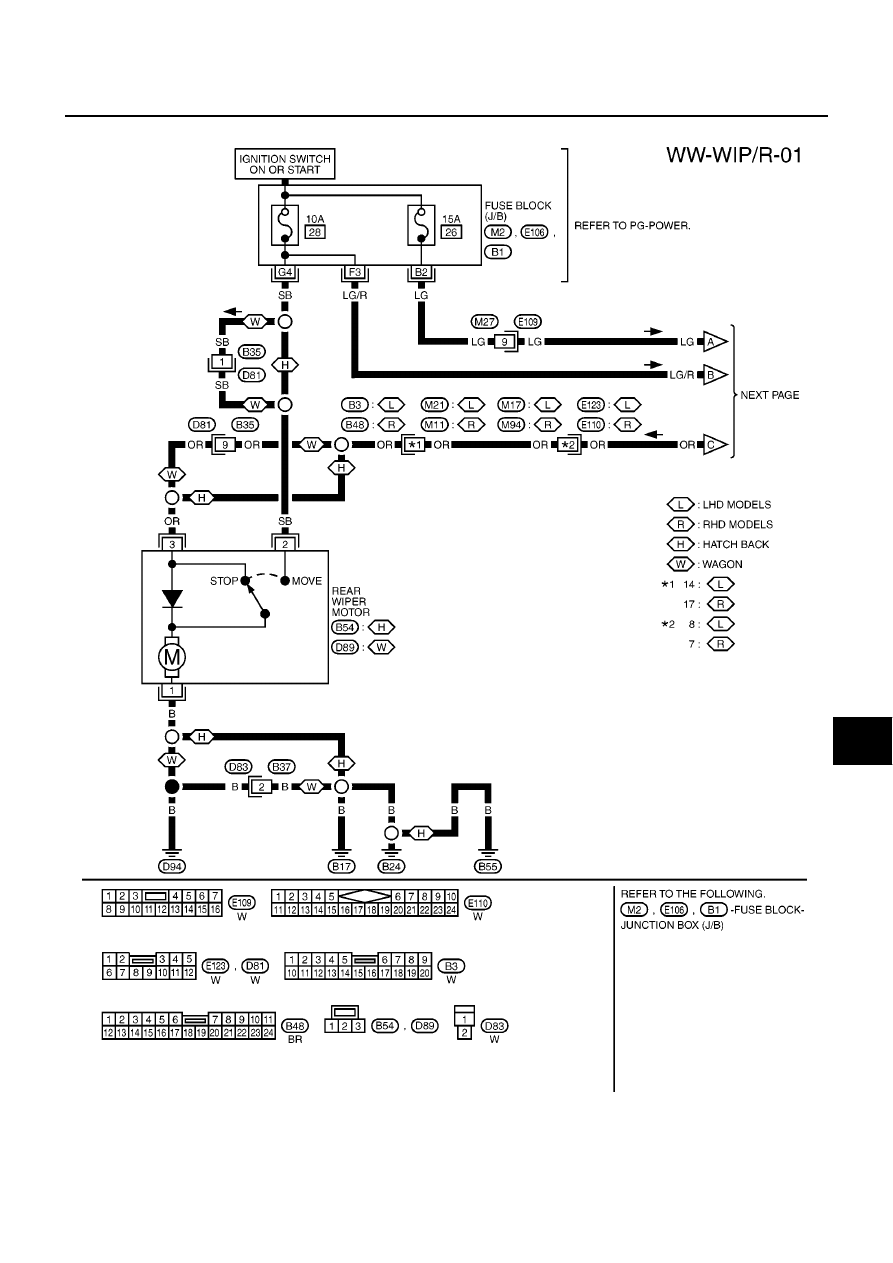

Wiring Diagram — WIP/R —

EKS009PJ

MKWA1013E

WW-42

REAR WIPER AND WASHER SYSTEM

MKWA1014E

REAR WIPER AND WASHER SYSTEM

WW-43

C

D

E

F

G

H

I

J

L

M

A

B

WW

Terminal and Reference Values for Combination Switch

EKS009PK

Trouble Diagnosis

EKS009PL

SYMPTOM CHART

TER-

MINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

IGNI-
TION

SWITCH

CONDITION OR OPERATION

18

P

Washer motor

operation signal

ON

Washer switch

WASH (RR)

Approx.0

21

OR

Wiper motor

operation signal

ON

Wiper switch: INT

22

BR

Washer motor opera-

tion signal

ON

Washer switch

WASH (RR)

Approx. 12

23

LG/R

Wiper motor

operation signal (ON)

ON

—

Approx. 12

24

B

Ground

OFF

—

—

SKIA0083J

Symptom

Possible cause

Repair order

Rear wiper does not operate.

Power supply and ground circuit

Check power supply and ground circuit
(

WW-44

).

Open or short circuit

Check harness for open or short (

WW-45

).

Wiper motor

Replace wiper motor.

Front wiper and washer switch

Check front wiper and washer switch
(

WW-52

).

Auto stop wiper operation does not oper-
ate.

Rear wiper and washer switch

Check front wiper and washer switch
(

WW-52

).

Rear washer does not operate.

Open or short circuit

Check harness for open or short (

WW-45

).

Rear wiper and washer switch

Check front wiper and washer switch
(

WW-52

).

Washer motor

Replace washer motor.
