WW-36

FRONT WIPER AND WASHER SYSTEM (WITH RAIN SENSOR)

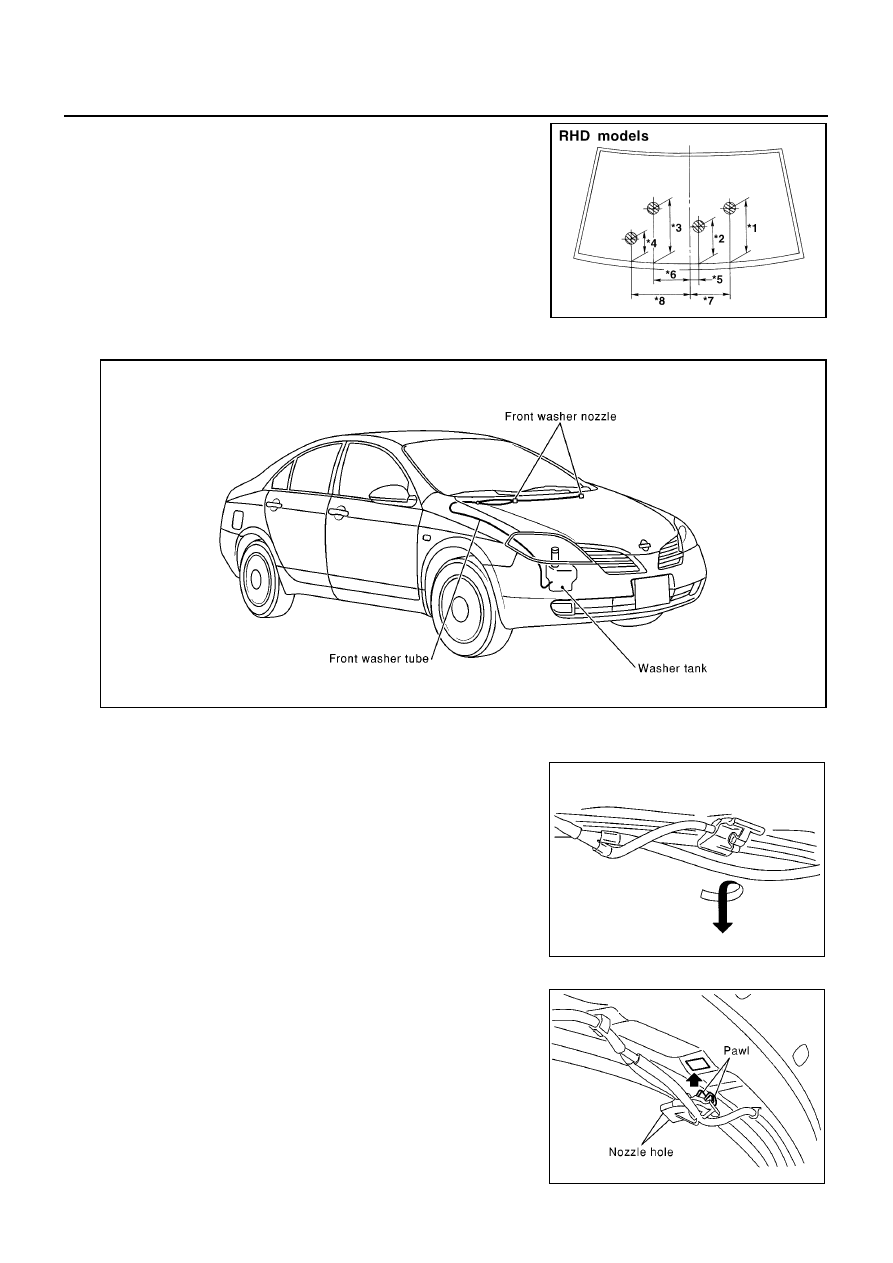

Washer Tube Layout

EKS009PB

Removal and Installation for Washer Nozzle

EKS009PC

REMOVAL

1.

Push and turn washer nozzle pawl toward engine hood to pull
out.

INSTALLATION

1.

After connecting washer hose, press hit nozzle at engine hood.

2.

Adjust nozzle injection position.

MEL078L

MKIA0036E

SKIA0291J

SKIA0296E

FRONT WIPER AND WASHER SYSTEM (WITH RAIN SENSOR)

WW-37

C

D

E

F

G

H

I

J

L

M

A

B

WW

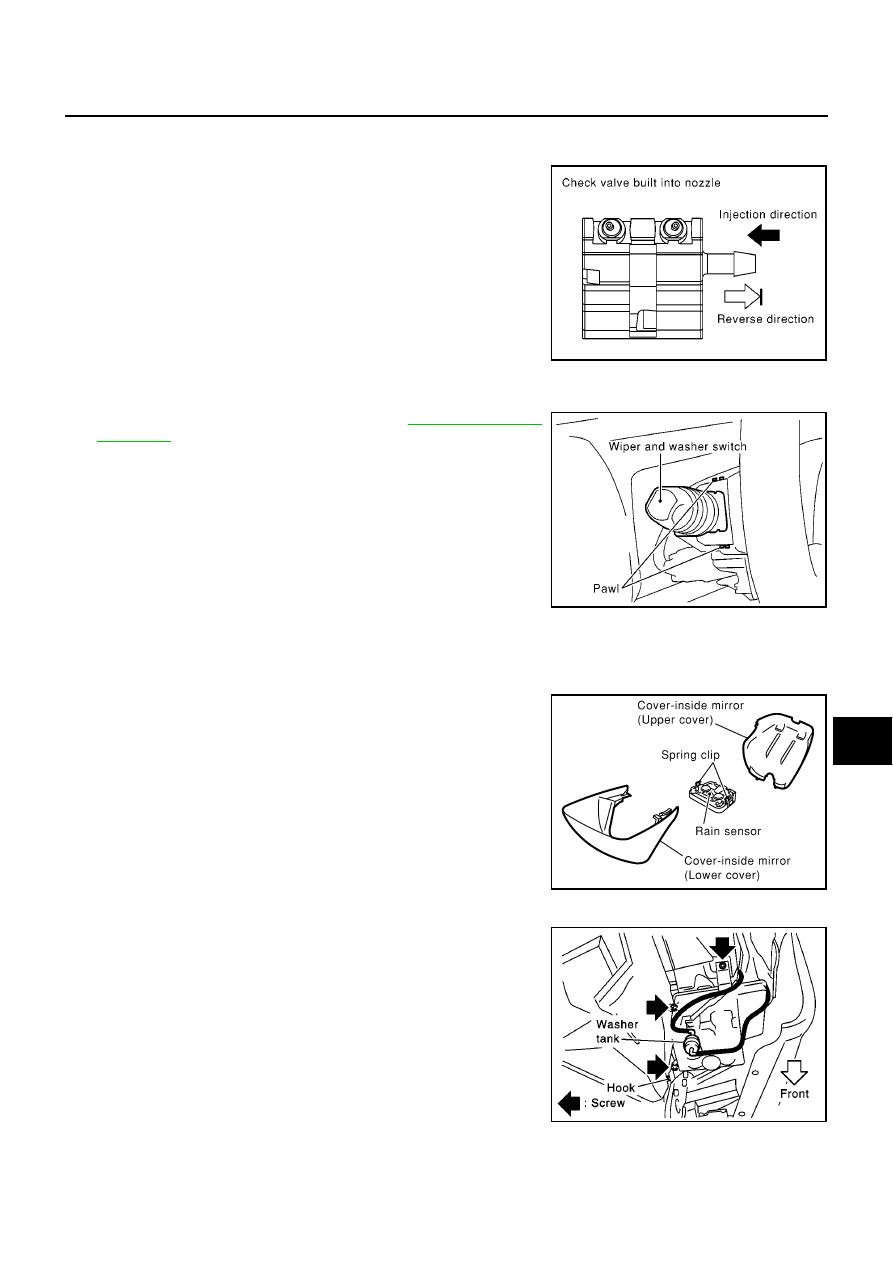

Inspection for Washer Nozzle

EKS009PD

CHECK VALVE

●

Blow air in the injection direction, and check that air flows only
one way. Make sure that the reverse direction (inhale) is not
possible.

Removal and Installation for Wiper and Washer Switch

EKS009PE

REMOVAL

1.

Remove steering column cover. Refer to

PS-9, "STEERING

COLUMN"

.

2.

Remove wiper washer switch connector.

3.

Push two pawl then remove wiper washer switch from the base.

INSTALLATION

Installation is in the reverse order of removal.

Removal and Installation for Rain Sensor

EKS009PF

1.

Remove the cover inside mirror.

2.

Pull and remove spring clip of the rain sensor.

3.

Remove the rain sensor and disconnect rain sensor connector.

Removal and Installation for Washer Tank

EKS009PG

1.

Pull out washer tank inlet.

2.

Remove fender protector. Refer to EI section in P12 ESM
(SM2E00-1P12E0E).

3.

Remove washer pump connector.

4.

Remove washer tank installation screw and pawl.

MKIA0024E

SKIA0265E

MKIB0169E

MKIB0237E

WW-38

FRONT WIPER AND WASHER SYSTEM (WITH RAIN SENSOR)

5.

Remove washer hose, and remove the washer tank from the
vehicle.

CAUTION:

After installation, add water up to the upper level of the washer
tank inlet, and check for water leaks.
Washer tank installation screw

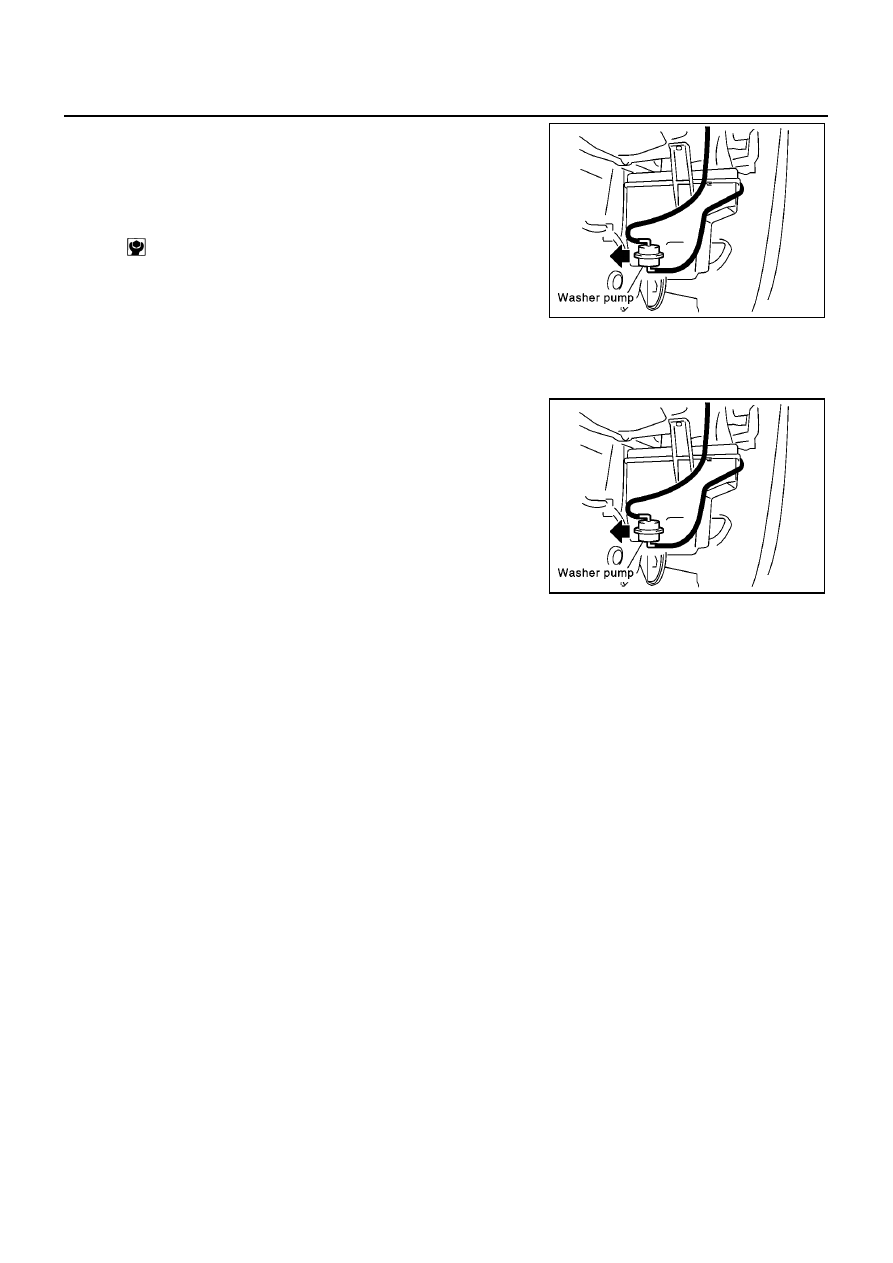

Removal and Installation for Washer Pump

EKS009PH

1.

Remove fender protector. Refer to EI section in P12 ESM (SM2E00-1P12E0E) .

2.

Remove washer pump connector and hose.

3.

Pull out washer pump in the direction of the arrow in the figure,
and remove the washer pump from the washer tank.

CAUTION:

When installing washer pump, there should be no packing
twists, etc.

: 3.8 - 5.1 N-m (0.39 - 0.52 kg-m, 34 - 45 in-lb)

MKIB0238E

MKIB0238E

REAR WIPER AND WASHER SYSTEM

WW-39

C

D

E

F

G

H

I

J

L

M

A

B

WW

REAR WIPER AND WASHER SYSTEM

PFP:28710

System Description

EKS009PI

WIPER OPERATION

The wiper switch is controlled by a lever built into the combination switch.
There are two wiper switch positions:

●

ON

●

INT (Intermittent)

With the ignition switch in the ON or START position, power is supplied

●

through 10A fuse [No. 28, located in the fuse block (J/B)]

●

to rear wiper motor terminal 2 and

●

to rear wiper and washer switch terminal 23.

Ground is supplied to wiper and washer switch terminals 17 and 24 through body grounds E10 and E58.

WIPER OPERATION

When the wiper switch is placed in the ON position, power is supplied

●

through rear wiper and washer switch terminal 21

●

to rear wiper motor terminal 3.

Ground is supplied

●

through body grounds B17, B24 and D94 (Wagon models) or B17, B24 and B55 (Hatchback models)

●

to rear wiper motor terminal 1.

With power and ground supplied, the wiper motor operates.

AUTO STOP OPERATION

When the rear wiper switch is turned OFF, the rear wiper motor will continue to operate at low speed until
wiper blades reach windshield base.
When wiper blades are not located at base of windshield with rear wiper switch OFF and ignition switch “ON”,
power is supplied

●

through 10A fuse [No. 28, located in the fuse block (J/B)]

●

to wiper motor terminal 2.

Ground is also supplied

●

to rear wiper motor terminal 1

●

through body grounds B17, B24 and D94 (Wagon models) or B17, B24 and B55 (Hatchback models).

When wiper arms reach base of windshield, rear motor terminals 3 and 1 are connected instead of terminals 2
and 1. Wiper motor will then stop wiper arms at STOP position.

INTERMITTENT OPERATION

The rear wiper motor operates the wiper arms one time at a set interval of approximately 25 seconds. This
feature is controlled by the wiper amplifier (INT SW) combined with rear wiper and washer switch.
When the wiper switch is placed in the INT position, ground is supplied to wiper amplifier.
Then intermittent ground is supplied

●

through wiper amplifier (GND and INT) and

●

through terminal 21 of rear wiper and washer switch

●

to rear wiper motor terminal 3.

The wiper motor operates at the set interval.

WASHER OPERATION

With the ignition switch in the ON or START position, when the lever is pulled to WASH position power is sup-
plied

●

through 15A fuse [No. 26, located in the fuse block (J/B)]

●

to rear wiper and washer switch terminal 15

●

to washer motor terminal 2.

Ground is supplied

●

from body grounds E10 and E58
