WT-6

ROAD WHEEL AND TYRE ASSEMBLY

●

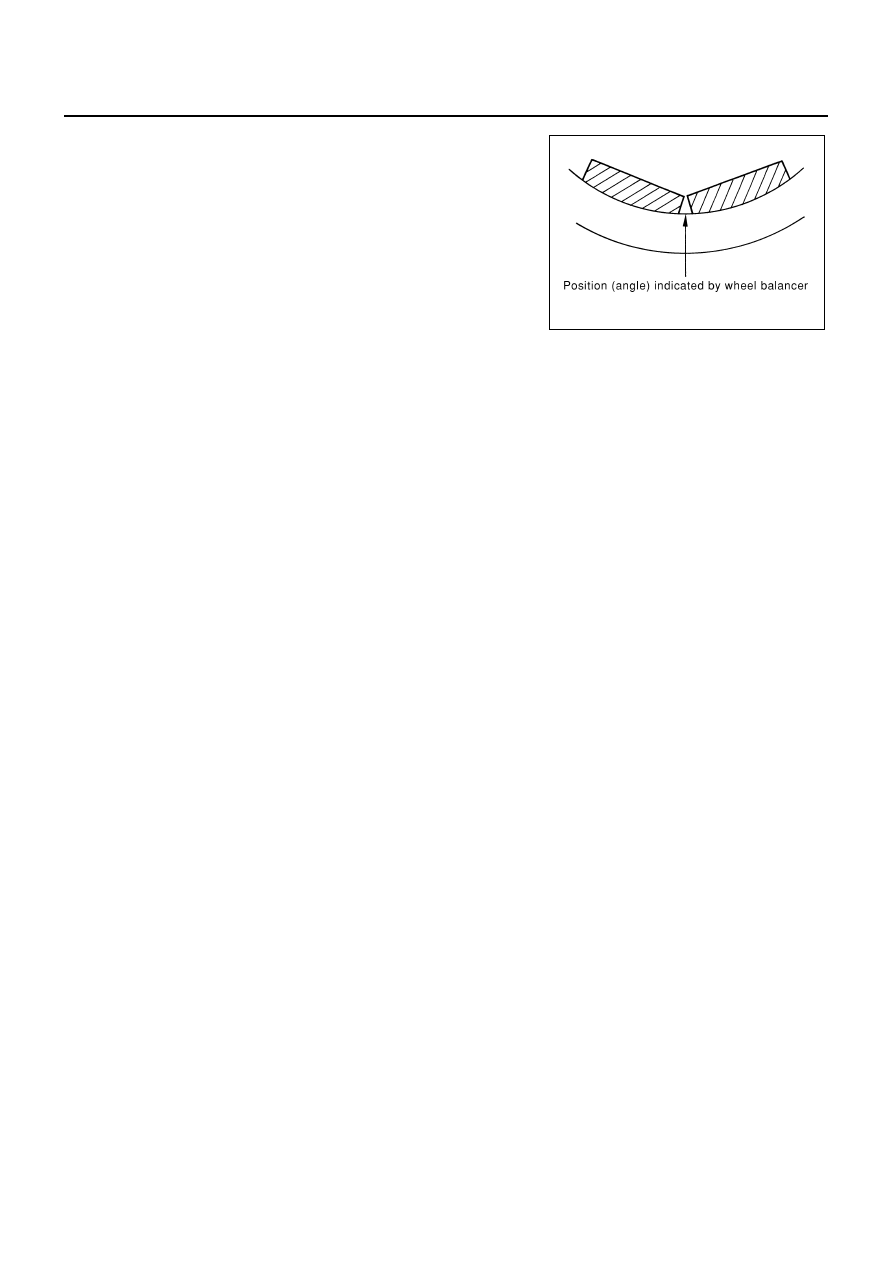

If calculated value exceeds 50 g, attach two weights side by
side, as shown in figure.

CAUTION:

When attaching two weights, do not attach them one on top of
the other.

3.

Start the wheel balancer again.

4.

As before, attach drive-in weight to inner side of road wheel,
according to amount and position (angle) of imbalance indicated
by wheel balancer.

5.

Start wheel balancer. Check that residual imbalance amount is
10 g or less for both outer and inner sides.

●

If residual imbalance exceeds 10 g, then repeat procedure from start.

Balancing Wheels (Drive-in Weight Type)

EES001A7

WHEEL BALANCE ADJUSTMENT

1.

Remove wheel from vehicle.

2.

Set road wheel on wheel balancer and start balancer machine.

●

Set with top/bottom reversed from vehicle installation position. After setting wheel on wheel balancer,
make mark on top surface of wheel.

●

Adjust wheel balance using a wheel balancer with straight cone attachment. Be sure cone contacts
reverse side of wheel.

●

If a general-purpose taper cone must be used to adjust wheel balance, place cone against reverse side of
wheel and support it.

●

Resin hammer must be used to drive in balance weights.

CAUTION:

Do not reuse balance weights after they are removed. Be sure to use new Nissan genuine weights
designed for use with steel wheels.

3.

Remove wheel from wheel balancer.

4.

Install wheel to vehicle, with mark on lower side.

●

Minimize imbalance by keeping same relative positions between hub-wheel contact points when installing
to vehicle as when adjusting wheel balance.

CAUTION:

So as not to deform wheel, install by tightening at opposite angles, in 2 - 3 steps.

Permissible amount of residual imbalance

Dynamic (at lug)

: 10 g or less (one side)

Static (at lug)

: 20 g or less

Maximum balance weight correction

: 100 g

MDIA0003E

Permissible amount of residual imbalance

Dynamic (at lug)

: 10 g or less (one side)

Static (at lug)

: 20 g or less

Maximum balance weight correction

: 60 g

Tightening torque
of wheel nut

: 98 - 118 N·m (10 - 12 kg-m, 72 - 87 ft-lb)

ROAD WHEEL AND TYRE ASSEMBLY

WT-7

C

D

F

G

H

I

J

K

L

M

A

B

WT

Rotation

EES001A8

●

After rotating the tyres, adjust the tyre pressure.

●

After rotating the tyres, initialize tyre pressure monitoring sen-
sors ID. (Models with Tyre Pressure Monitoring System)

●

Retighten the wheel nuts when the vehicle has been driven for
1,000 km (600 miles) (also in cases of a flat tire, etc).

●

Do not include the T-type spare tyre when rotating the tyres.

CAUTION:

When installing wheels, tighten them diagonally by dividing
the work two to three times in order to prevent the wheels
from developing any distortion.

Tightening torque
of wheel nut

: 98 - 118 N·m (10 - 12 kg-m, 72 - 87
ft-lb)

SMA829C

WT-8

TYRE PRESSURE MONITORING SYSTEM

TYRE PRESSURE MONITORING SYSTEM

PFP:40720

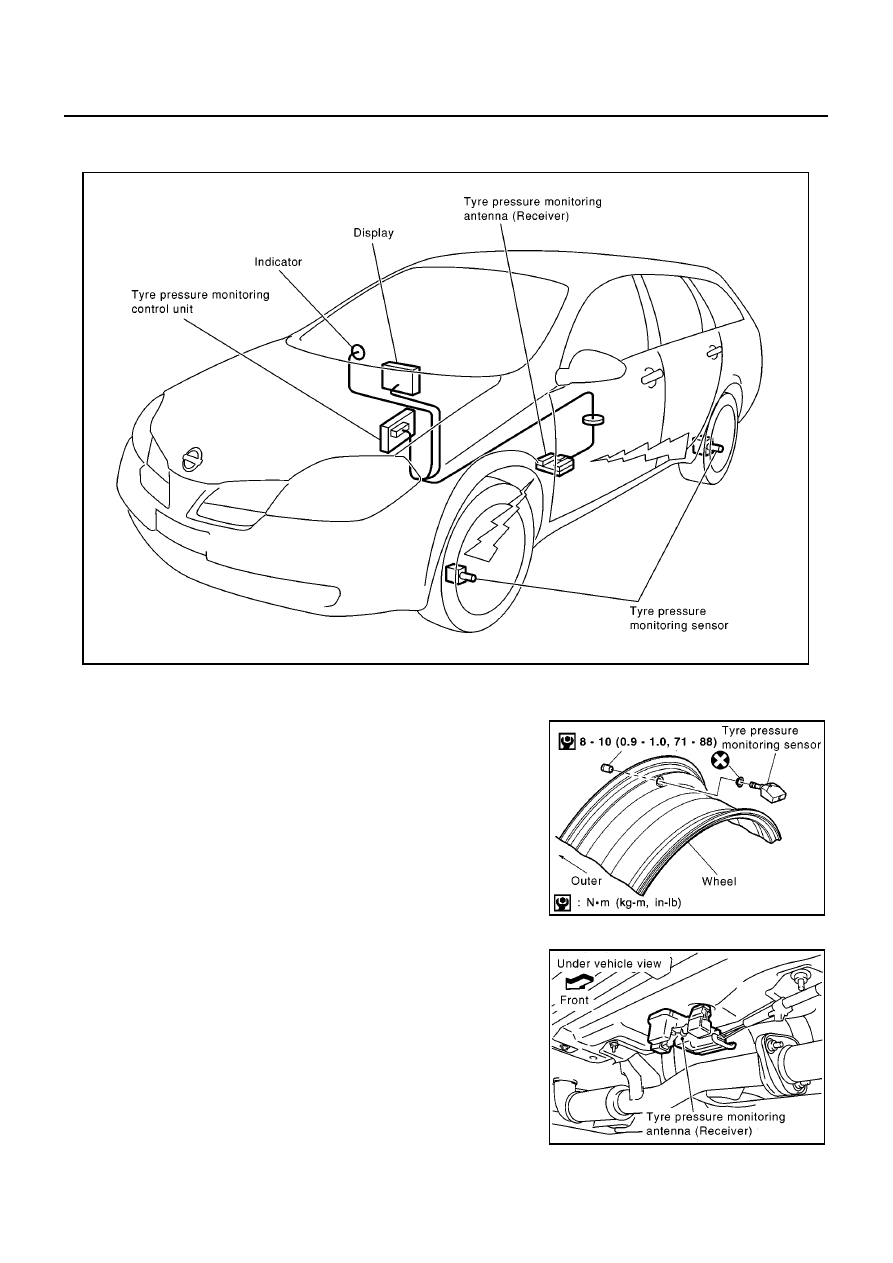

System Components

EES001A9

System Description

EES001AA

TYRE PRESSURE MONITORING SENSOR

A tyre pressure monitoring sensor integrated with a valve is installed
on a wheel, and transmits a detected air pressure signal in the form
of a radio wave.

TYRE PRESSURE MONITORING ANTENNA (RECEIVER)

Receives the radio wave signal transmitted by the tyre pressure
monitoring sensor.

MDIA0015E

MEIA0045E

MEIA0046E

TYRE PRESSURE MONITORING SYSTEM

WT-9

C

D

F

G

H

I

J

K

L

M

A

B

WT

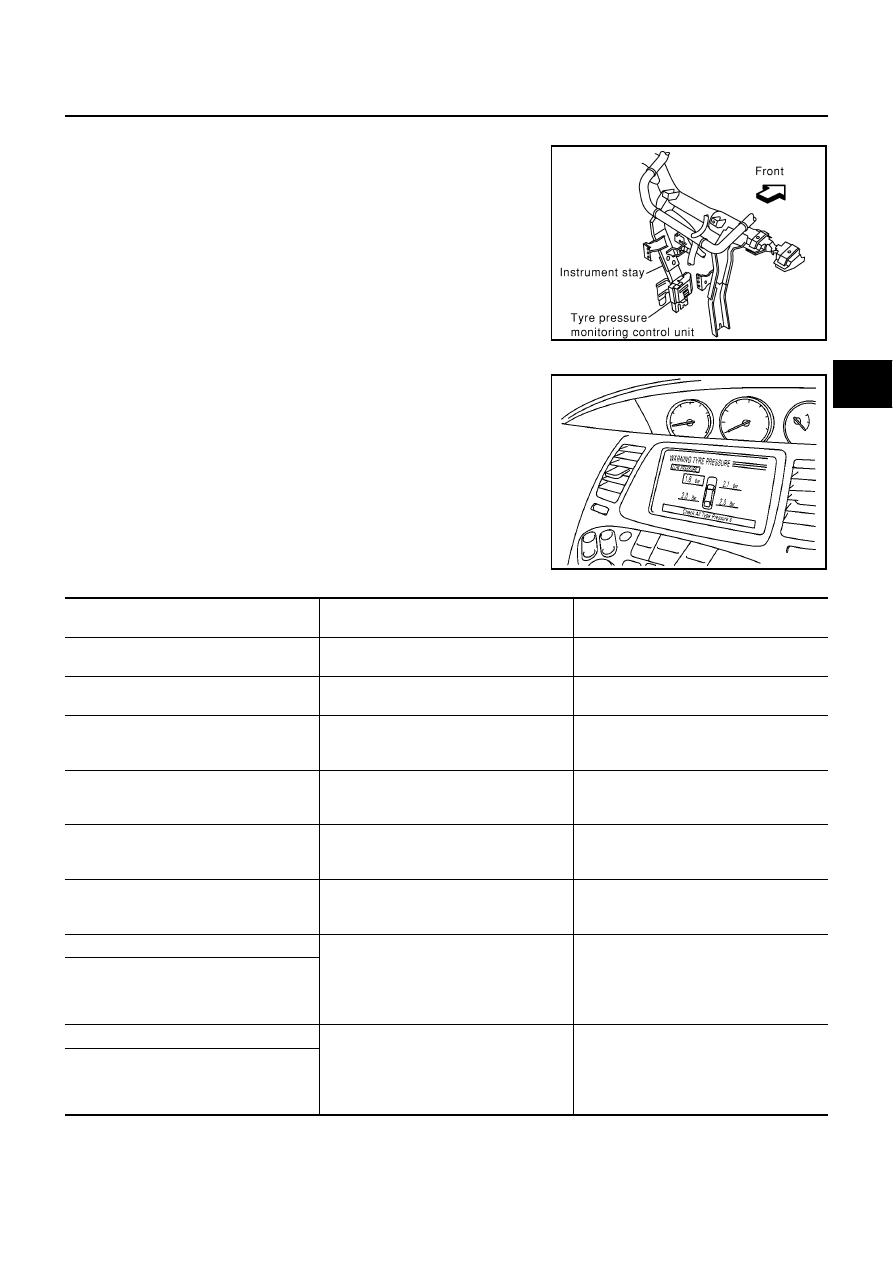

TYRE PRESSURE WARNING CONTROL UNIT

Reads the radio wave signal received by the tyre pressure monitor-
ing antenna (receiver), and controls the warning lamp operations as
shown below. It also has a judgement function to detect a system
malfunction.
The figure shown is for RHD models. The layout for LHD models is
symmetrically opposite.

DISPLAY

Displays the air pressure of each tyre.

●

After the ignition switch is turned ON, display unit takes approx.
6 seconds to initialize.
Press “INFO” button on multifunction switch until “TYRE PRES-
SURE INFORMATION” screen is displayed.

MDIA0017E

MDIA0023E

Function

Warning lamp

(Combination meter)

Display

System malfunction: missing tyre pressure
monitoring antenna (receiver)

ON

WARNING TYRE PRESSURE
“Detailed information”

System malfunction: missing tyre pressure
monitoring sensor signal

ON

WARNING TYRE PRESSURE
“Detailed information”

Slight pressure loss

FLASHING

WARNING TYRE PRESSURE
“LOW PRESSURE”
“Check all tyre pressures.”

Over inflation

FLASHING

WARNING TYRE PRESSURE
“HIGH PRESSURE”
“Check all tyre pressures.”

Strong deflation

FLASHING

WARNING TYRE PRESSURE
“LOW PRESSURE”
“Check all tyre pressures.”

Puncture

FLASHING

WARNING TYRE PRESSURE
“FLAT TYRE”
“Check all tyre pressures.”

Single wheel under inflated

ON

NOTE:

Stays ON if traveling at less than 20 km/h;

Stays ON for 1 minute if traveling at greater

than 20 km/h.

WARNING TYRE PRESSURE
“LOW PRESSURE”
“Check all tyre pressures.”

All four wheels under inflated

Single wheel over inflated

ON

NOTE:

Stays ON if traveling at less than 20 km/h;

Stays ON for 1 minute if traveling at greater

than 20 km/h.

WARNING TYRE PRESSURE
“HIGH PRESSURE”
“Check all tyre pressures.”

All four wheels over inflated
