MT-46

[RS6F51R]

MAINSHAFT AND GEARS

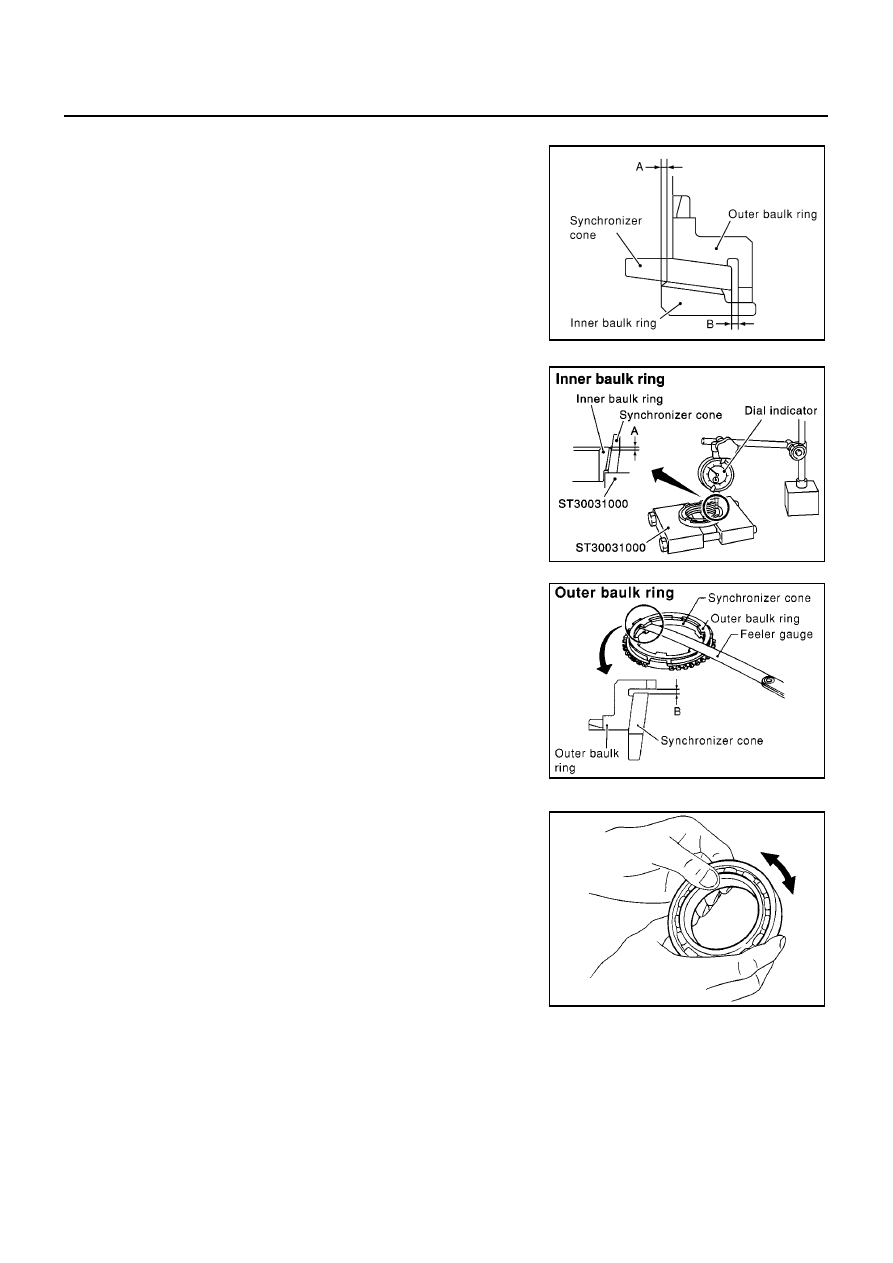

Baulk ring clearance

●

Double cone synchronizer (1st and 2nd)
Check clearance of outer baulk ring, synchronizer cone, and
inner baulk ring of 1st and 2nd double cone synchronizers, fol-
lowing procedure below.

CAUTION:

Outer baulk ring, synchronizer cone, and inner baulk ring
as a set control clearance A and B. If measurement exceeds
service limit value, replace all of them as a set.

1.

Using a dial gauge, measure clearance A at 2 or more points
diagonally opposite, and calculate mean value.

2.

Using a feeler gauge, measure clearance B at 2 or more points
diagonally opposite, and calculate mean value.

Bearing

Check items below. If necessary, replace them with new ones.

●

Damage and rough rotation of bearing

SCIA0950E

Clearance A

Standard

: 0.6 - 0.8 mm (0.024 - 0.031 in)

Limit value

: 0.2 mm (0.008 in) or less

SCIA0951E

Clearance B

Standard

: 0.6 - 1.1 mm (0.024 - 0.043 in)

Limit value

: 0.2 mm (0.008 in) or less

SMT139E

MTF0041D

MAINSHAFT AND GEARS

MT-47

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

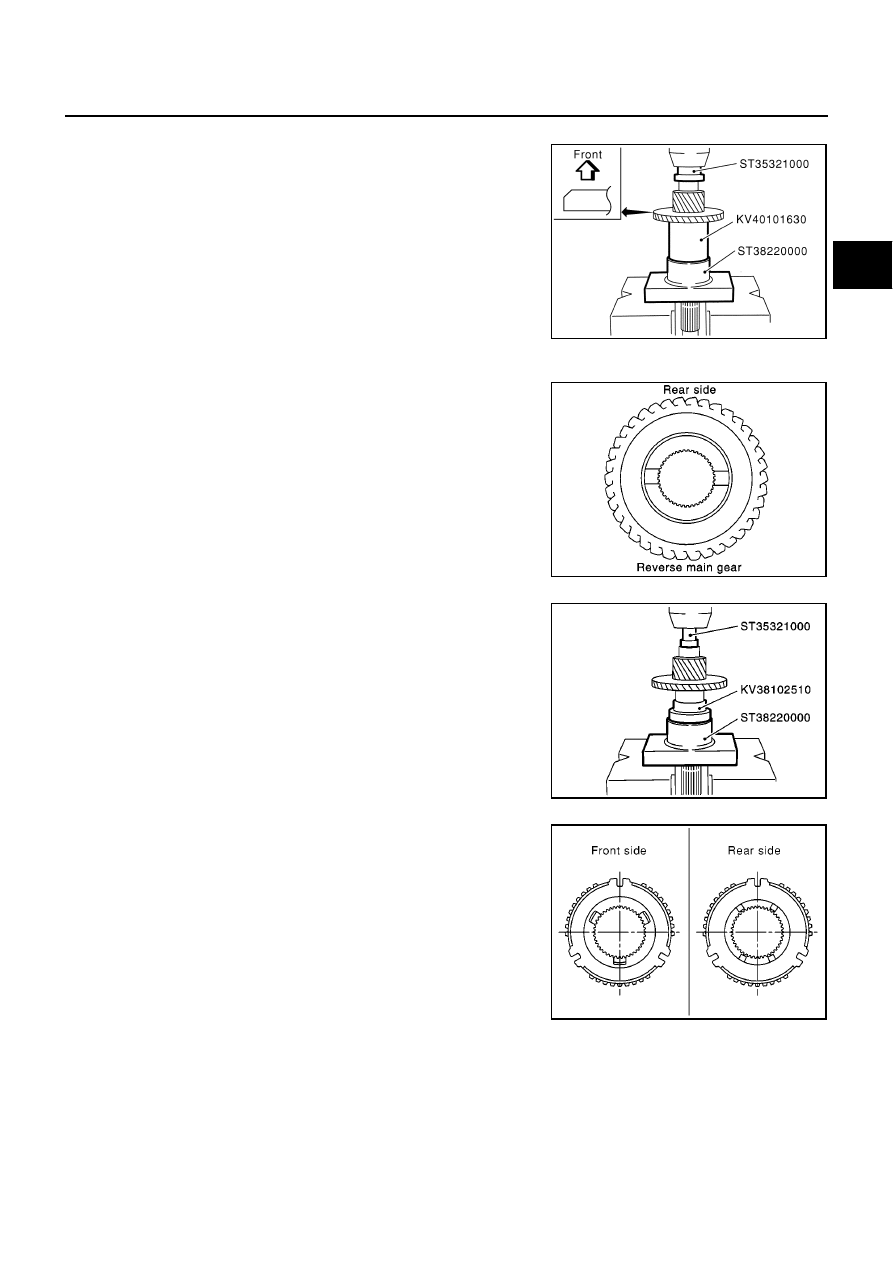

ASSEMBLY

1.

Install reverse main gear.

CAUTION:

Be careful with orientation of reverse main gear.

2.

Install 1st bushing.

3.

Install needle bearing, and then 1st main gear.

4.

Install spread spring, shifting insert and 1st-2nd synchronizer
hub onto 1st-2nd coupling sleeve.

CAUTION:

●

Be careful with orientation of synchronizer hub.

●

Do not reuse 1st-2nd synchronizer hub.

MCIA0034E

SCIA0992E

SCIA0940E

SCIA0921E

MT-48

[RS6F51R]

MAINSHAFT AND GEARS

●

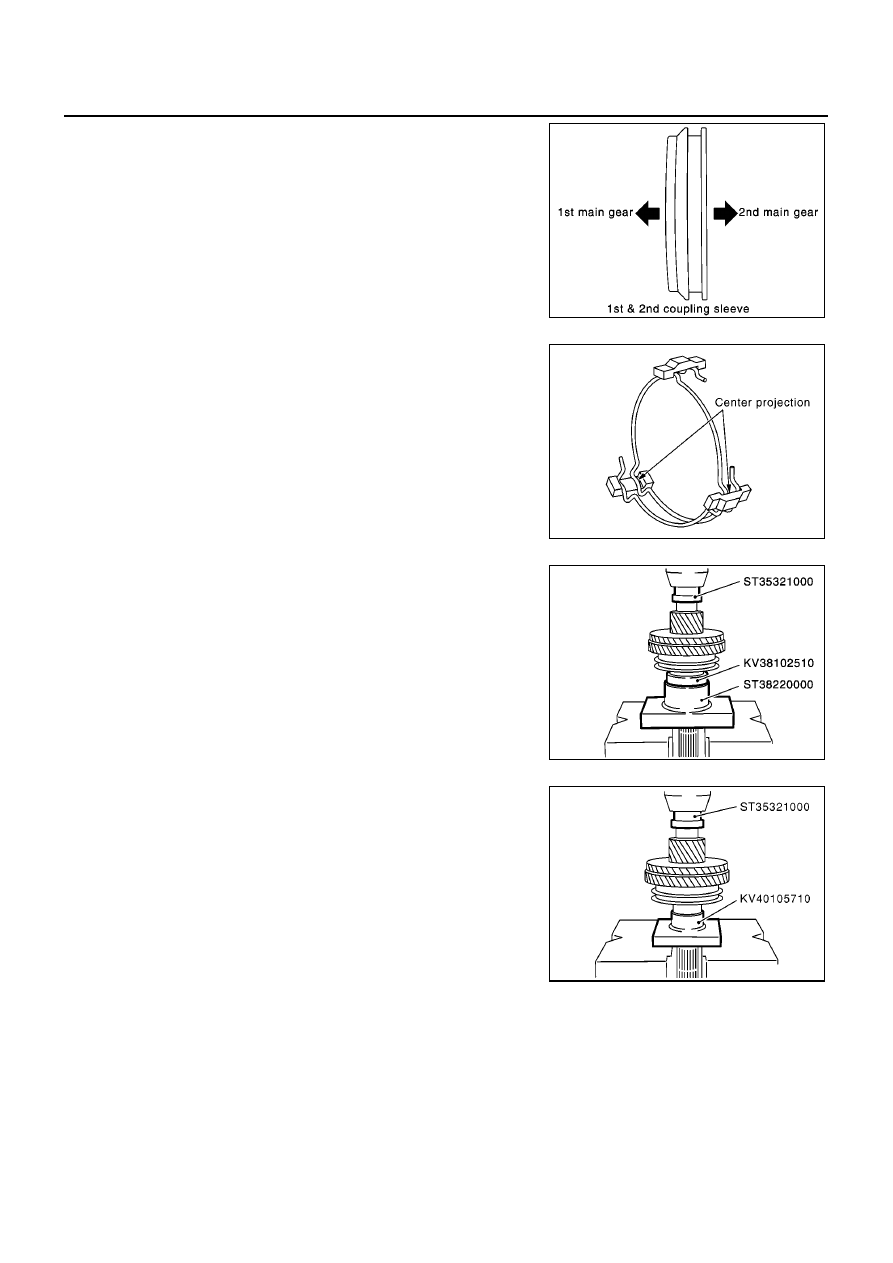

Be careful with orientation of coupling sleeve.

●

Be sure not to hook center projection of 2 spread springs
on same shifting insert.

5.

Install 1st gear synchronizer assembly onto mainshaft, and syn-
chronizer hub assembly onto mainshaft.

CAUTION:

●

Outer baulk ring, synchronizer cone, and inner baulk ring
on 2nd gear-side must have been removed.

●

Be careful with orientation of coupling sleeve.

6.

Install 2nd bushing.

7.

Install outer baulk ring, synchronizer cone, and inner baulk ring
on 2nd gear-side.

8.

Install 2nd needle bearing and 2nd gear.

SCIA0989E

MCIA0145E

SCIA0941E

SCIA0942E

MAINSHAFT AND GEARS

MT-49

[RS6F51R]

D

E

F

G

H

I

J

K

L

M

A

B

MT

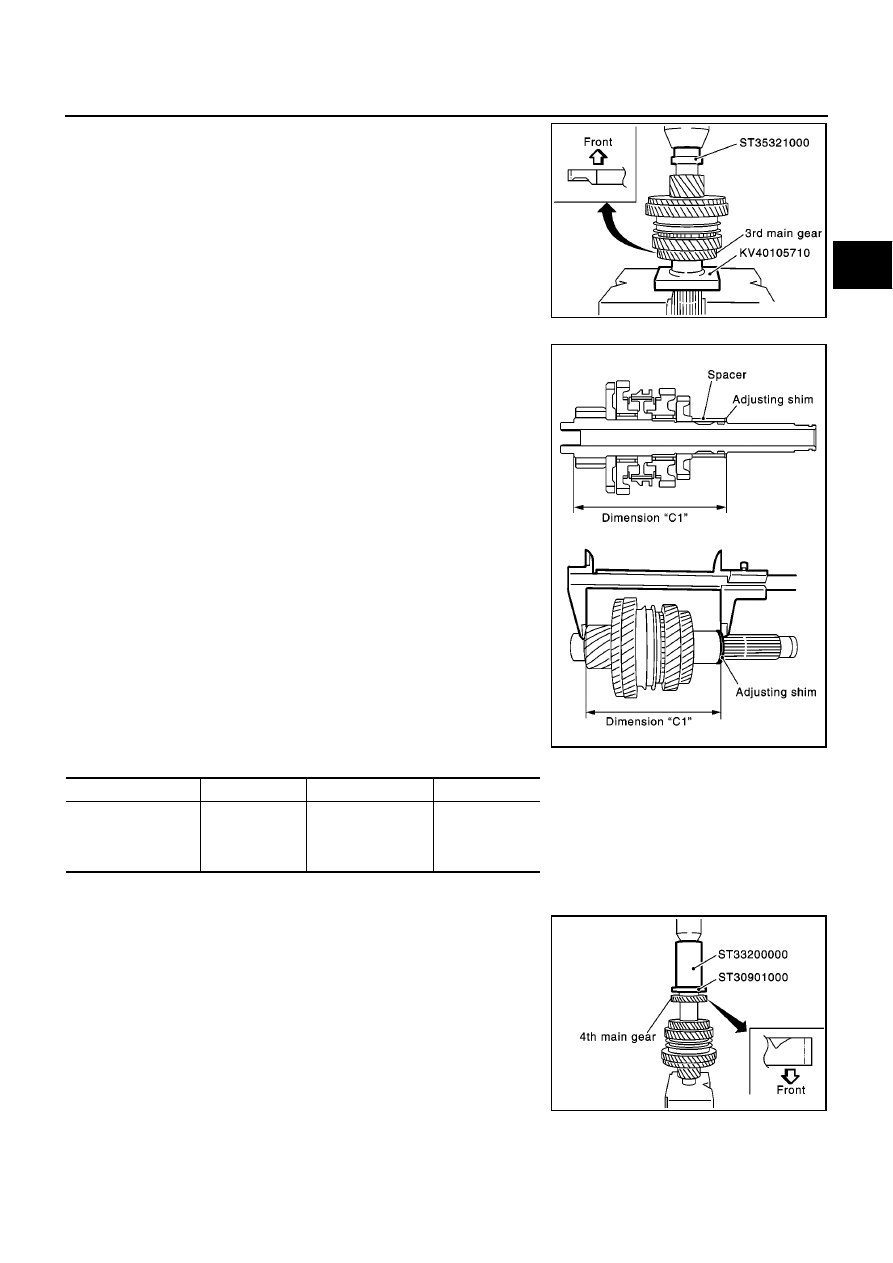

9.

Install 3rd main gear.

CAUTION:

Be careful with orientation of 3rd main gear.

10. Install 3rd-4th mainshaft spacer.

11. Select suitable adjusting shim so that dimension “C1” satisfies

standard value below, and install it onto mainshaft.

Adjusting Shim

CAUTION:

Only one adjusting shim can be selected.

12. Install 4th main gear.

CAUTION:

Be careful with orientation of 4th main gear.

SCIA0943E

Standard for dimension C1

: 173.85 - 173.95 mm
(6.844 - 6.848 in)

SCIA0944E

Thickness

Part number

Thickness

Part number

0.52 mm (0.0205 in)
0.60 mm (0.0236 in)
0.68 mm (0.0268 in)
0.76 mm (0.0299 in)

32238 8H500
32238 8H501
32238 8H502
32238 8H503

0.84 mm (0.0331 in)
0.92 mm (0.0362 in)
1.00 mm (0.0394 in)
1.08 mm (0.0425 in)

32238 8H504
32238 8H505
32238 8H506
32238 8H507

SCIA0945E
