MA-34

CHASSIS AND BODY MAINTENANCE

●

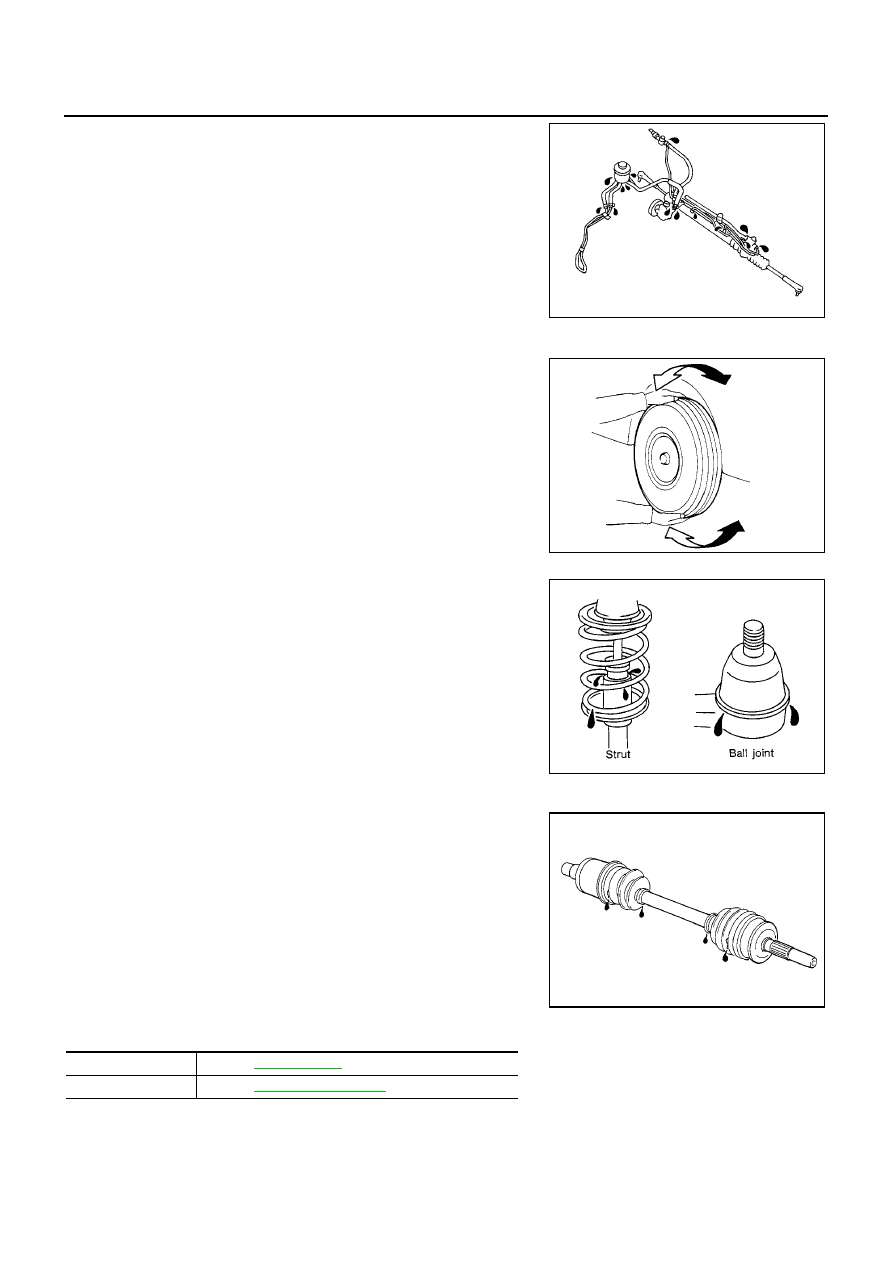

Check lines for improper attachment, leaks, cracks, dam-
age, loose connections, chafing and deterioration.

●

Check rack boots for accumulation of power steering fluid.

Axle and Suspension Parts

ELS000PF

Check front and rear axle and suspension parts for excessive play,
cracks, wear or other damage.

●

Shake each wheel to check for excessive play.

●

Check wheel bearings for smooth operation.

●

Check axle and suspension nuts and bolts for looseness.

●

Check strut (shock absorber) for oil leakage or other damage.

●

Check suspension ball joint for grease leakage and ball joint
dust cover for cracks or other damage.

Drive Shaft

ELS000PG

●

Check boot and drive shaft for cracks, wear, damage and
grease leakage.

Lubricating Locks, Hinges and Hood Latches

ELS000PH

SST851C

SMA525A

SFA392B

SFA108A

Front door

Refer to

BL-10, "DOOR"

.

Back door

Refer to

BL-114, "BACK DOOR"

.

CHASSIS AND BODY MAINTENANCE

MA-35

C

D

E

F

G

H

I

J

K

M

A

B

MA

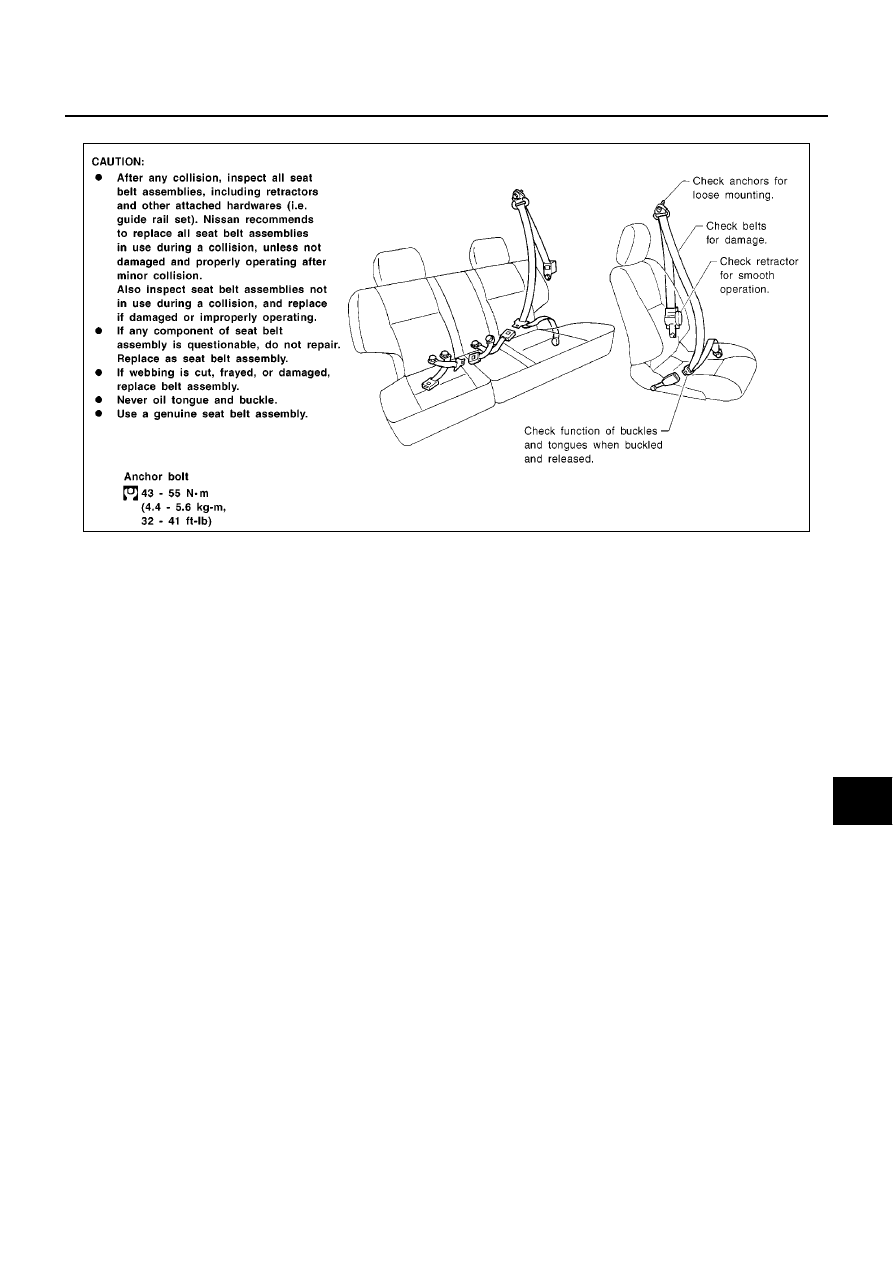

Checking Seat Belts, Buckles, Retractors, Anchors and Adjusters

ELS000PI

Checking Body Corrosion

ELS000PJ

Visually check body panels for collision damage (scratches, chipping, rubbing, etc.) or damage to the anti-cor-
rosion materials. In particular, check the following locations.

HEMMED PANELS

Hood front end, door lower end, trunk lid rear end, etc.

PANEL JOINT

Side sill of rear fender and center pillar, rear wheel housing of rear fender, around strut tower in engine com-
partment, etc.

PANEL EDGE

Trunk lid opening, sunroof opening, fender wheel-arch flange, fuel filler lid flange, around holes in panel, etc.

PARTS CONTACT

Waist moulding, windshield moulding, bumper, etc.

PROTECTORS

Damage or condition of mudguard, fender protector, chipping protector, etc.

ANTI-CORROSION MATERIALS

Damage or separation of anti-corrosion materials under the body.

DRAIN HOLES

Condition of drain holes at door and side sill. When repairing corroded areas, refer to the Corrosion Repair
Manual.

MA-36

SERVICE DATA AND SPECIFICATIONS (SDS)

SERVICE DATA AND SPECIFICATIONS (SDS)

PFP:00030

Standard and Limit

ELS000PK

BELT DEFLECTION AND TENSION (YD ENGINE MODELS)

*: When engine is cold.

Applied belt

Belt deflection with 98 N (10 kg, 22 lb) force applied* mm (in)

New

Adjusted

Limit for re-adjusting

Air conditioner compressor belt

4 - 5 (0.16 - 0.20)

6 - 7 (0.24 - 0.28)

8.5 (0.335)

Alternator and water pump belt

9.0 - 10.5 (0.354 - 0.413)

11.0 - 12.5 (0.433 - 0.492)

16.5 (0.650)

MT-1

MANUAL TRANSAXLE

C TRANSMISSION/TRANSAXLE

CONTENTS

D

E

F

G

H

I

J

K

L

M

SECTION

A

B

MT

MANUAL TRANSAXLE

RS6F51R

PRECAUTIONS .......................................................... 3

Caution ..................................................................... 3

PREPARATION ........................................................... 4

Special Service Tools ............................................... 4
Commercial Service Tools ........................................ 6

NOISE, VIBRATION AND HARSHNESS (NVH)
TROUBLESHOOTING ................................................ 7

NVH Troubleshooting Chart ..................................... 7

MANUAL TRANSAXLE ......................................... 7

DESCRIPTION ............................................................ 8

Cross-Sectional View ............................................... 8

DOUBLE-CONE SYNCHRONIZER ...................... 9
REVERSE GEAR NOISE PREVENTION FUNC-
TION (SYNCHRONIZING METHOD) ................... 9

M/T OIL ..................................................................... 10

Changing M/T Oil ................................................... 10

DRAINING ........................................................... 10
FILLING ............................................................... 10

Checking M/T Oil .................................................... 10

OIL LEAKAGE AND OIL LEVEL ......................... 10

SIDE OIL SEAL .........................................................11

Removal and Installation .........................................11

REMOVAL ............................................................11
INSTALLATION ....................................................11

POSITION SWITCH .................................................. 12

Checking ................................................................ 12

BACK-UP LAMP SWITCH .................................. 12
NEUTRAL POSITION SWITCH .......................... 12

CONTROL LINKAGE ............................................... 13

Removal and Installation of Control Device and
Cable ...................................................................... 13

AIR BREATHER HOSE ............................................ 14

Removal and Installation ........................................ 14

TRANSAXLE ASSEMBLY ........................................ 15

Removal and Installation ........................................ 15

REMOVAL ........................................................... 15
INSTALLATION ................................................... 16

Component Parts ................................................... 17

CASE AND HOUSING COMPONENTS ............. 17

GEAR COMPONENTS ....................................... 18
SHIFT CONTROL COMPONENTS ..................... 20
FINAL DRIVE COMPONENTS ........................... 21

Disassembly and Assembly .................................... 21

DISASSEMBLY ................................................... 21
ASSEMBLY ......................................................... 25

Adjustment .............................................................. 32

INPUTSHAFT END PLAY ................................... 32
DIFFERENTIAL SIDE BEARING PRELOAD ...... 33
MAINSHAFT END PLAY ..................................... 34
REVERSE IDLER GEAR END PLAY .................. 35

INPUT SHAFT AND GEARS .................................... 37

Assembly and Disassembly .................................... 37

DISASSEMBLY ................................................... 37
INSPECTION AFTER DISASSEMBLY ................ 38
ASSEMBLY ......................................................... 39

MAINSHAFT AND GEARS ....................................... 44

Assembly and Disassembly .................................... 44

DISASSEMBLY ................................................... 44
INSPECTION AFTER DISASSEMBLY ................ 45
ASSEMBLY ......................................................... 47

REVERSE IDLER SHAFT AND GEARS .................. 53

Assembly and Disassembly .................................... 53

DISASSEMBLY ................................................... 53
INSPECTION AFTER DISASSEMBLY ................ 53
ASSEMBLY ......................................................... 54

FINAL DRIVE ............................................................ 55

Assembly and Disassembly .................................... 55

PRE-INSPECTION .............................................. 55
DISASSEMBLY ................................................... 55
INSPECTION AFTER DISASSEMBLY ................ 56
ASSEMBLY ......................................................... 56

SHIFT CONTROL ..................................................... 59

Inspection ............................................................... 59

SHIFT FORK ....................................................... 59

SERVICE DATA AND SPECIFICATIONS (SDS) ...... 60

General Specifications ............................................ 60

TRANSAXLE ....................................................... 60
FINAL GEAR ....................................................... 60

Gear End Play ........................................................ 61
