Nissan Primera P12. Manual - part 614

LU-18

[F9Q]

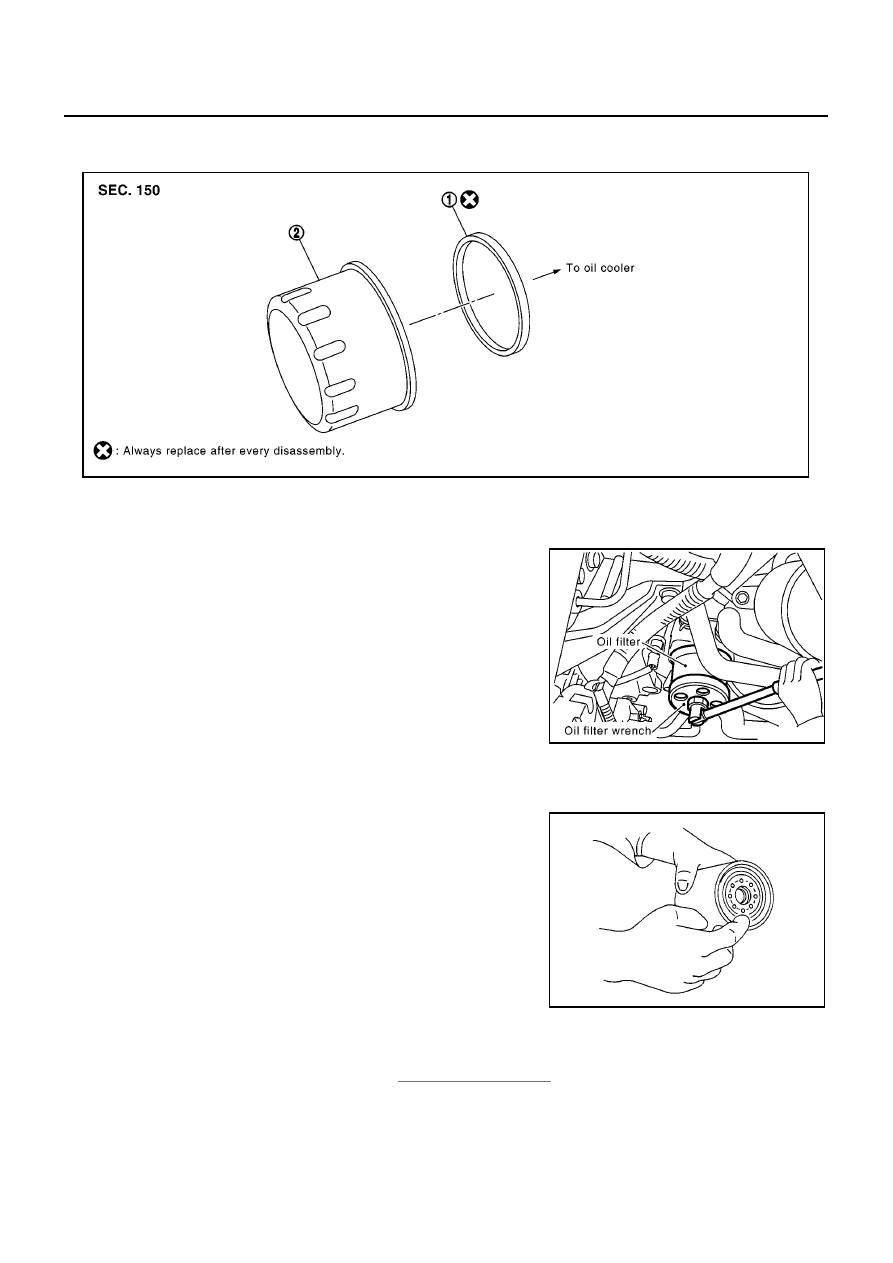

OIL FILTER

OIL FILTER

PFP:15208

Removal and Installation

EBS00S31

REMOVAL

1.

Using an oil filter wrench (special service too), remove oil filter.

CAUTION:

●

Be careful not to get burned when the engine and engine oil
are hot.

●

When removing, prepare a shop cloth to absorb any oil
leakage or spillage.

●

Do not allow engine oil to adhere to the drive belts.

●

Completely wipe off any oil that adhere to the engine and
the vehicle.

INSTALLATION

1.

Remove foreign materials adhering to the oil filter installation surface.

2.

Apply engine oil to the oil seal contact surface of the new oil fil-
ter.

3.

Install the oil filter to oil cooler.

4.

After warming up the engine, check for engine oil leakage.

5.

Check oil level and add engine oil. Refer to

LU-16, "ENGINE OIL"

.

MBIB0938E

1.

O-ring

2.

Oil filter

MBIB0939E

SMA010

OIL PUMP

LU-19

[F9Q]

C

D

E

F

G

H

I

J

K

L

M

A

LU

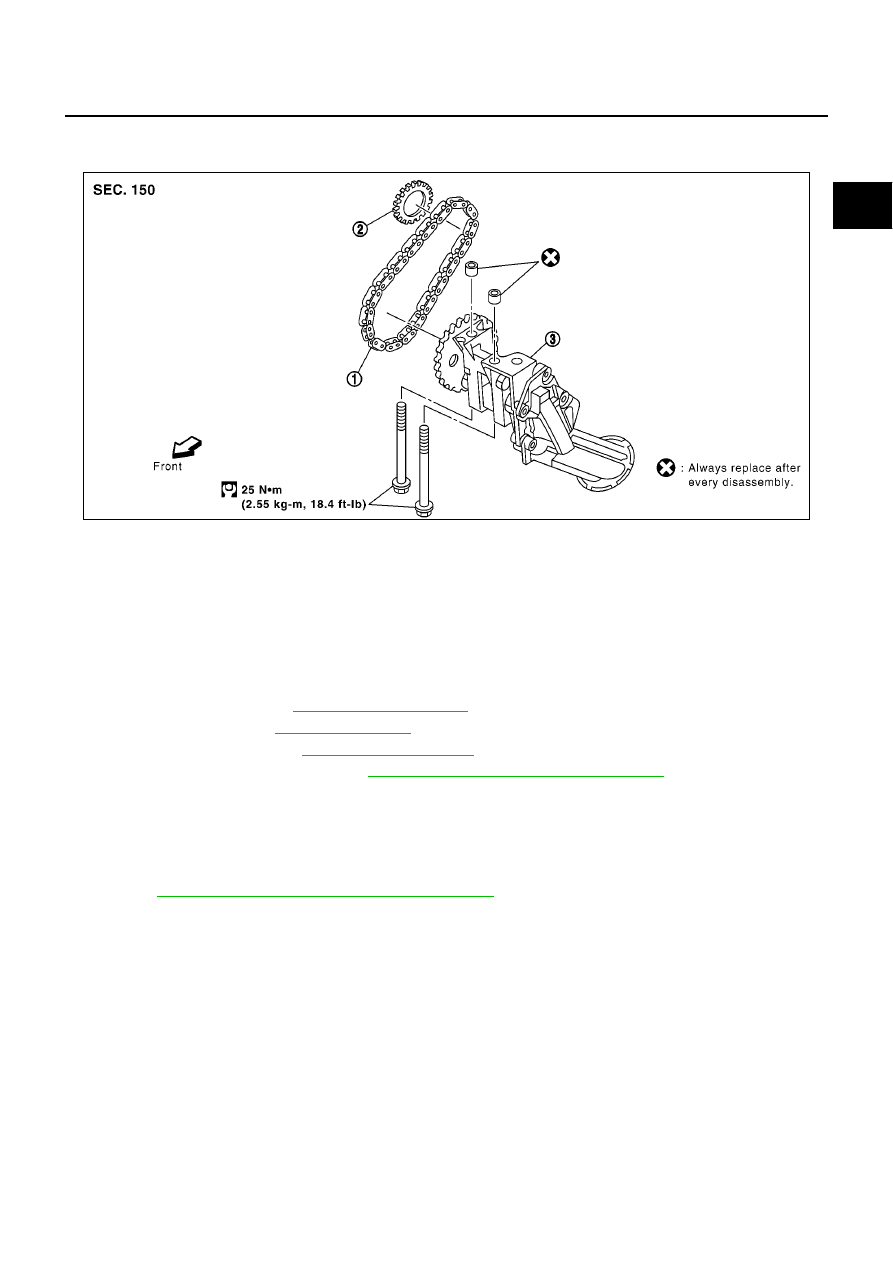

OIL PUMP

PFP:15010

Removal and Installation

EBS00S32

REMOVAL

1.

Remove the following parts.

●

Battery ground cable

●

Undercover

●

RH front wheel

2.

Remove right side splash cover.

3.

Remove drive belt. Refer to

EM-142, "DRIVE BELTS"

.

4.

Remove oil pan. Refer to

EM-150, "OIL PAN"

.

5.

Remove front cover. Refer to

EM-157, "TIMING BELT"

.

6.

Remove oil pump drive chain. Refer to

EM-183, "Disassembly The Lower Engine"

.

7.

Remove oil pump assembly.

INSTALLATION

Install in the reverse order of removal paying attention to the following.

Front Cover and Oil Pump

●

Refer to

EM-203, "INSTALLATION OF LOWER ENGINE"

.

MBIB0940E

1.

Oil pump drive chain

2.

Crankshaft sprocket

3.

Oil pump assembly

LU-20

[F9Q]

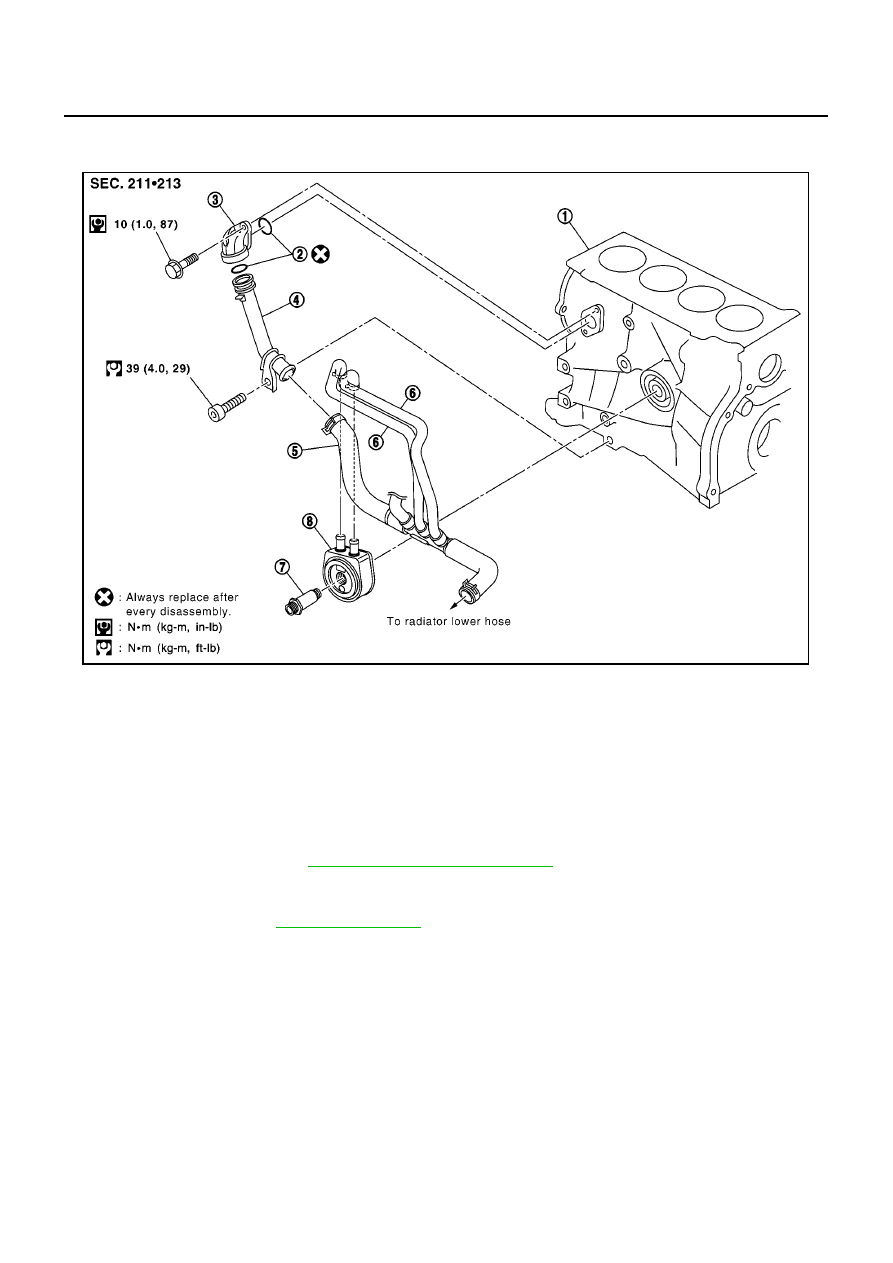

OIL COOLER

OIL COOLER

PFP:21305

Removal and Installation

EBS00S33

CAUTION:

●

Be careful not to get burned when the engine and engine oil are hot.

●

When removing, prepare a shop cloth to absorb any oil leakage or spillage.

●

Completely wipe off any oil that abhere to the engine and the vehicle.

REMOVAL

1.

Drain engine coolant. Refer to

CO-25, "Changing Engine Coolant"

.

CAUTION:

Perform when engine is cold.

2.

Remove oil filter. Refer to

LU-18, "OIL FILTER"

.

3.

Disconnect oil cooler hoses from oil cooler.

4.

Remove oil cooler.

INSPECTION
Oil Cooler

Check oil cooler for cracks and clogging by blowing through coolant inlet. If necessary, replace oil cooler
assembly.

INSTALLATION

Installation is in reverse order of removal.

●

Confirm that no foreign objects are adhering to the installation planes of the oil cooler and block.

MBIB0941E

1.

Cylinder block

2.

O-ring

3.

Water inlet pipe

4.

Water pipe

5.

Water hose

6.

Oil cooler hose

7.

Connecting bolt

8.

Oil cooler

MA-1

MAINTENANCE

L MAINTENANCE

CONTENTS

C

D

E

F

G

H

I

J

K

M

SECTION

A

B

MA

MAINTENANCE

PREPARATION ........................................................... 3

Special Service Tools ............................................... 3
Commercial Service Tool ......................................... 3

DESCRIPTION ............................................................ 4

Pre-delivery Inspection Items ................................... 4

GENERAL MAINTENANCE ....................................... 6

General Maintenance ............................................... 6

PERIODIC MAINTENANCE ....................................... 7

Periodic Maintenance ............................................... 7

ENGINE AND EMISSION CONTROL MAINTE-
NANCE (YD DIESEL ENGINE) ............................. 7
CHASSIS AND BODY MAINTENANCE (YD DIE-
SEL ENGINE) ....................................................... 7
ENGINE AND EMISSION CONTROL MAINTE-
NANCE (F9Q DIESEL ENGINE) ........................... 8
CHASSIS AND BODY MAINTENANCE (F9Q
ENGINE MODELS) ............................................... 9
MAINTENANCE UNDER SEVERE DRIVING
CONDITIONS ........................................................ 9
ENGINE AND EMISSION CONTROL MAINTE-
NANCE (YD DIESEL ENGINE) ............................11
CHASSIS AND BODY MAINTENANCE (YD DIE-
SEL ENGINE) ......................................................11
ENGINE AND EMISSION CONTROL MAINTE-
NANCE (F9Q DIESEL ENGINE) ......................... 12
CHASSIS AND BODY MAINTENANCE (F9Q
ENGINE MODELS) ............................................. 13
MAINTENANCE UNDER SEVERE DRIVING
CONDITIONS ...................................................... 13

RECOMMENDED FLUIDS AND LUBRICANTS ...... 15

Fluids and Lubricants ............................................. 15
SAE Viscosity Number ........................................... 16

YD ENGINE ........................................................ 16
F9Q ENGINE ...................................................... 16

Engine Coolant Mixture Ratio ................................ 16

ENGINE MAINTENANCE (YD22DDTI) .................... 17

Checking Drive Belts .............................................. 17
Changing Engine Coolant ...................................... 17

DRAINING ENGINE COOLANT ......................... 17
REFILLING ENGINE COOLANT ........................ 18

FLUSHING COOLING SYSTEM ......................... 18

Checking Cooling System ...................................... 19

CHECKING COOLING SYSTEM HOSES ........... 19
CHECKING RADIATOR ...................................... 19
CHECKING RADIATOR CAP .............................. 19
CHECKING COOLING SYSTEM FOR LEAKS ... 20

Checking Fuel Lines ............................................... 20
Changing Fuel Filter ............................................... 20

REMOVAL ........................................................... 20
INSTALLATION ................................................... 21
INSPECTION AFTER INSTALLATION ................ 21

Changing Air Cleaner Filter .................................... 21

VISCOUS PAPER TYPE ..................................... 21

Changing Engine Oil ............................................... 21
Changing Oil Filter .................................................. 22

REMOVAL ........................................................... 22
INSTALLATION ................................................... 23

Draining Water ........................................................ 24

ENGINE MAINTENANCE (F9Q) ............................... 25

Checking Drive Belts .............................................. 25

TENSION ADJUSTMENT ................................... 25

Changing Engine Coolant ....................................... 25

DRAINING ENGINE COOLANT .......................... 25
REFILLING ENGINE COOLANT ......................... 25
FLUSHING COOLING SYSTEM ......................... 26

Checking Cooling System ...................................... 26

CHECKING COOLING SYSTEM HOSES ........... 26
CHECKING RADIATOR ...................................... 26

Checking Fuel Lines ............................................... 27
Changing Fuel Filter ............................................... 27

REMOVAL ........................................................... 27
INSTALLATION ................................................... 27
INSPECTION AFTER INSTALLATION ................ 28

Changing Air Cleaner Filter .................................... 28

REMOVAL ........................................................... 28
INSTALLATION ................................................... 28

Changing Engine Oil ............................................... 28
Changing Oil Filter .................................................. 29

REMOVAL ........................................................... 29
