Nissan Primera P12. Manual - part 540

LAN-72

[CAN]

CAN SYSTEM (TYPE 25)

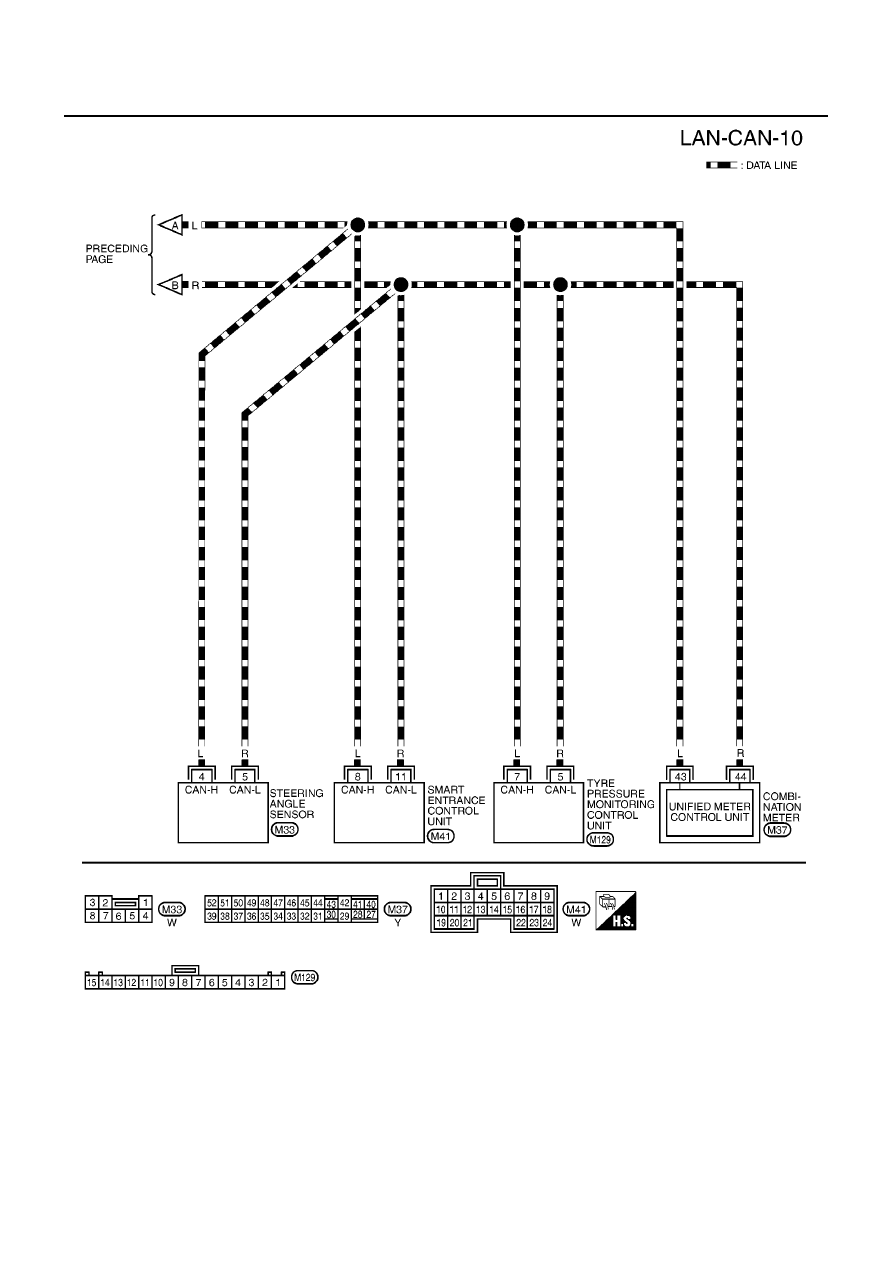

MKWA1730E

CAN SYSTEM (TYPE 25)

LAN-73

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

Work Flow

EKS00ARI

1.

When there are no indications of “ENGINE” display of CONSULT-II, print the “SELECT SYSTEM”.

2.

Print all the data of “SELF-DIAG RESULTS” and “DATA MONITOR” for “ENGINE”, “ABS”, “SMART
ENTRANCE”, and “AIR PRESSURE MONITOR” displayed on CONSULT-II. Refer to the following:

●

EC-F9Q-136, “CAN Communication” for “ENGINE”

●

BRC-94, "Inspection 15 CAN Communication Circuit, ESP/TCS/ABS Control Unit and Steering Angle
Sensor"

for “ABS”

●

BCS-23, "CAN Communication Line Check"

for “SMART ENTRANCE”

●

WT-23, "Inspection 4: CAN Communication Line"

for “AIR PRESSURE MONITOR”

3.

Attach the printed sheet of “SELF-DIAG RESULTS” and “DATA MONITOR” onto the check sheet. Refer to

LAN-74, "CHECK SHEET"

4.

Based on the data monitor results, put “v” marks onto the items with “UNKWN” or “NG” in the check sheet
table. Refer to

LAN-74, "CHECK SHEET"

NOTE:
If “NG” is displayed on “CAN COMM” for the diagnosed control unit, replace the control unit.

5.

According to the check sheet results (example), start inspection. Refer to

LAN-76, "CHECK SHEET

RESULTS (EXAMPLE)"

LAN-74

[CAN]

CAN SYSTEM (TYPE 25)

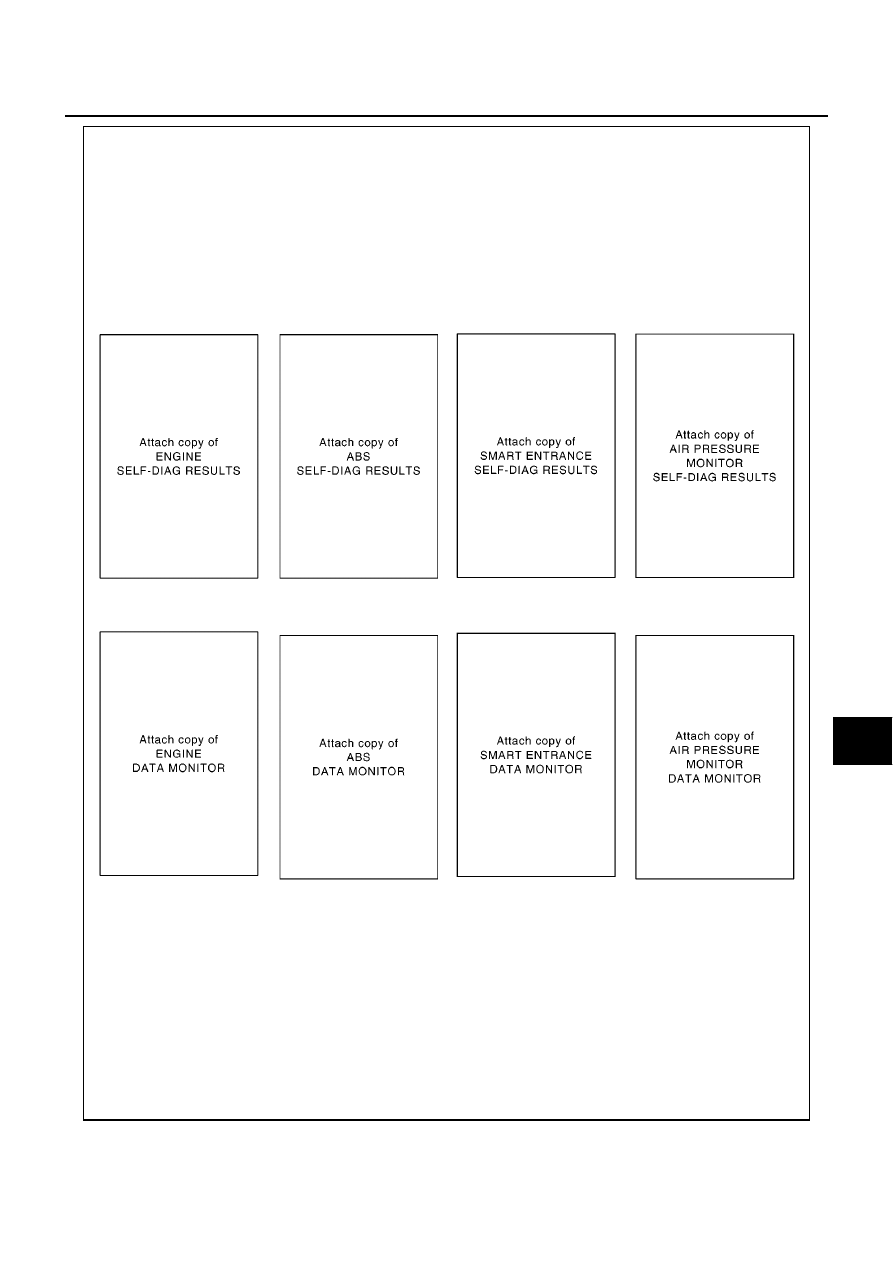

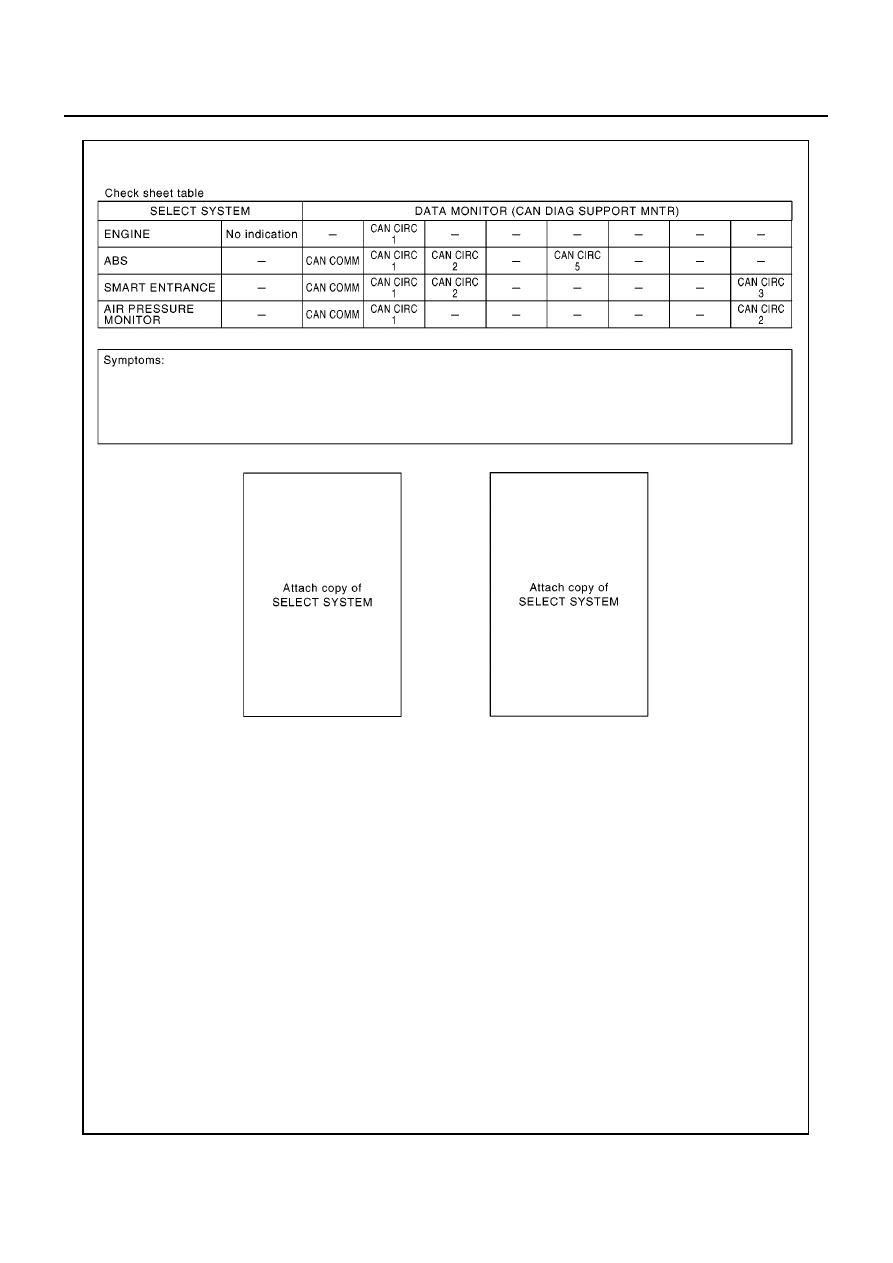

CHECK SHEET
