LAN-40

[CAN]

CAN SYSTEM (TYPE 22)

6.

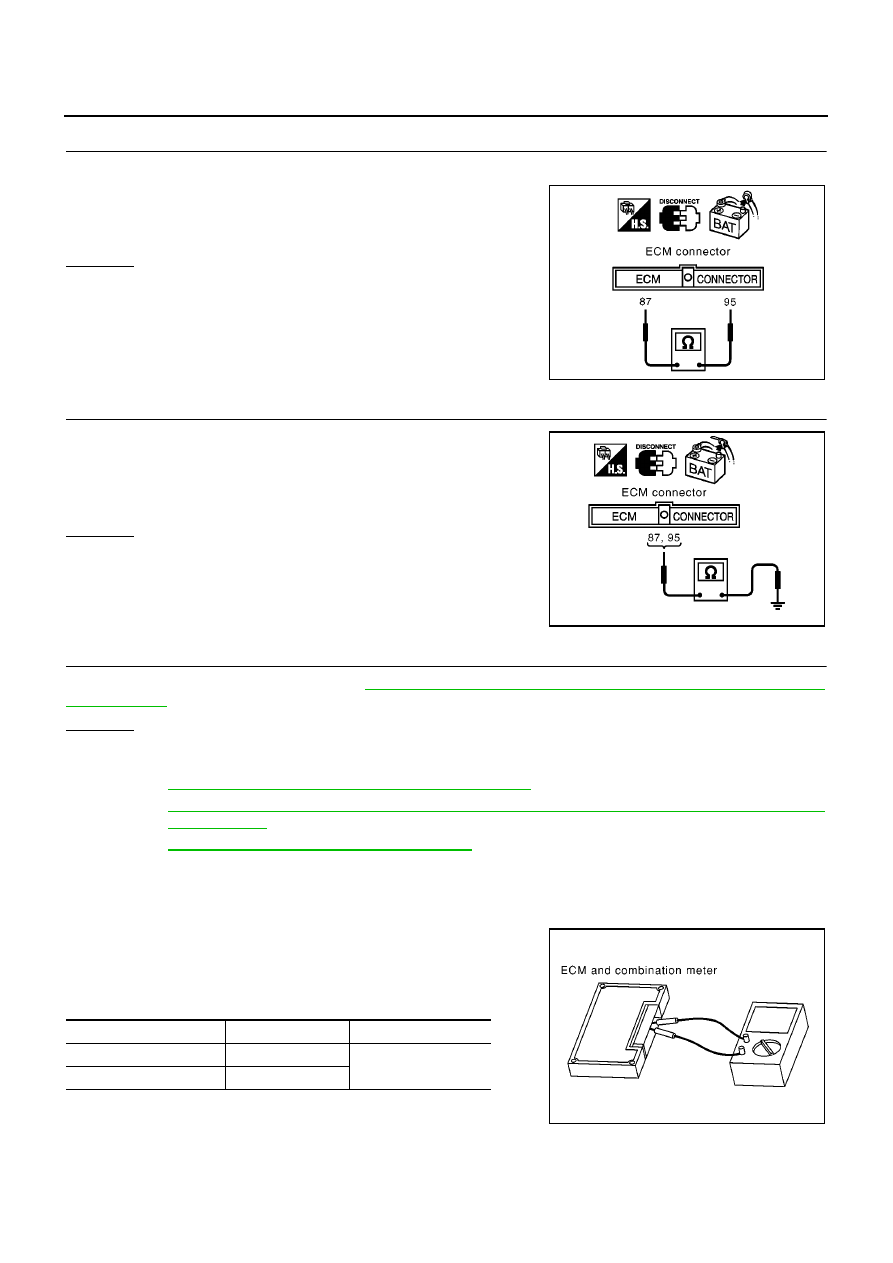

CHECK HARNESS FOR SHORT CIRCUIT

1.

Disconnect ECM connector.

2.

Check continuity between ECM harness connector F119 termi-
nals 95(L) and 87(R).

OK or NG

OK

>> GO TO 7.

NG

>> Repair harness between ECM and harness connector

F109.

7.

CHECK HARNESS FOR SHORT CIRCUIT

Check continuity between ECM harness connector F119 terminals
95(L), 87(R) and ground.

OK or NG

OK

>> GO TO 8.

NG

>> Repair harness between ECM and harness connector

F109.

8.

ECM / COMBINATION METER INTERNAL CIRCUIT INSPECTION

Check components inspection. Refer to

LAN-40, "ECM / COMBINATION METER INTERNAL CIRCUIT

INSPECTION"

.

OK or NG

OK

>> Reconnect all connectors to perform “SELF-DIAG RESULTS” and “DATA MONITOR” for

“ENGINE”, “ABS”, and “SMART ENTRANCE” displayed on CONSULT-II. Refer to the following:

●

EC-83, "DTC U1000 CAN COMMUNICATION LINE"

for “ENGINE”

●

BRC-94, "Inspection 15 CAN Communication Circuit, ESP/TCS/ABS Control Unit and Steering
Angle Sensor"

for “ABS”

●

BCS-23, "CAN Communication Line Check"

for “SMART ENTRANCE”

NG

>> Replace ECM and/or Combination meter.

Component Inspection

EKS00AQQ

ECM / COMBINATION METER INTERNAL CIRCUIT INSPECTION

●

Remove ECM and Combination meter from vehicle.

●

Check resistance between ECM terminals 95 and 87.

●

Check resistance between Combination meter terminals 43 and
44.

95(L) – 87(R)

: Continuity should not exist.

MKIB0609E

95(L) – ground

: Continuity should not exist.

87(R) – ground

: Continuity should not exist.

MKIB0610E

Unit

Terminal

Resistance value (

Ω

)

ECM

95 – 87

Approx. 108 - 132

Combination meter

43 – 44

PKIA0830E

CAN SYSTEM (TYPE 23)

LAN-41

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

CAN SYSTEM (TYPE 23)

PFP:23710

System Description

EKS00AQR

CAN (Controller Area Network) is a serial communication line for real time application. It is an on-vehicle mul-
tiplex communication line with high data communication speed and excellent error detection ability. Many elec-
tronic control units are equipped onto a vehicle, and each control unit shares information and links with other
control units during operation (not independent). In CAN communication, control units are connected with 2
communication lines (CAN H line, CAN L line) allowing a high rate of information transmission with less wiring.
Each control unit transmits/receives data but selectively reads required data only.

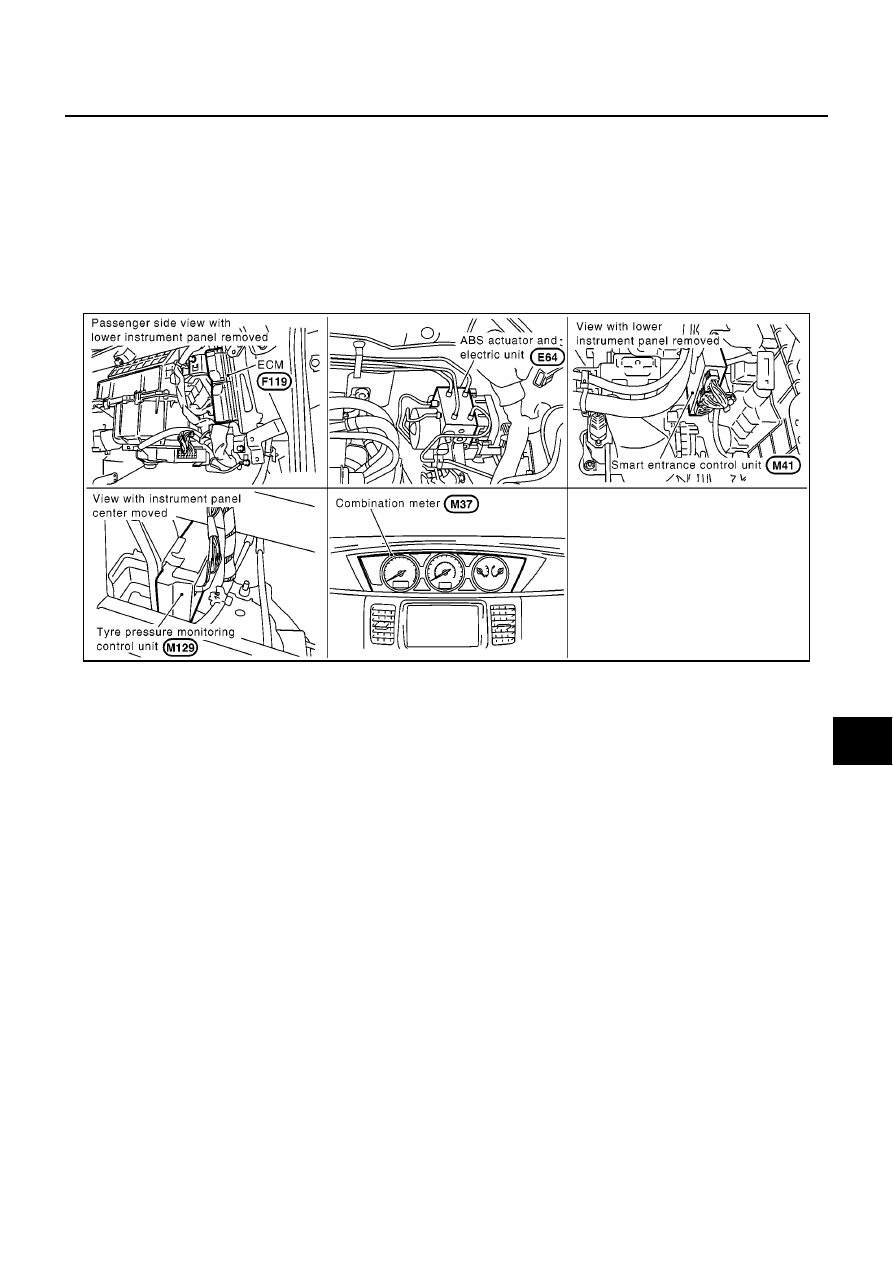

Component Parts and Harness Connector Location

EKS00AQS

MKIB0611E

LAN-42

[CAN]

CAN SYSTEM (TYPE 23)

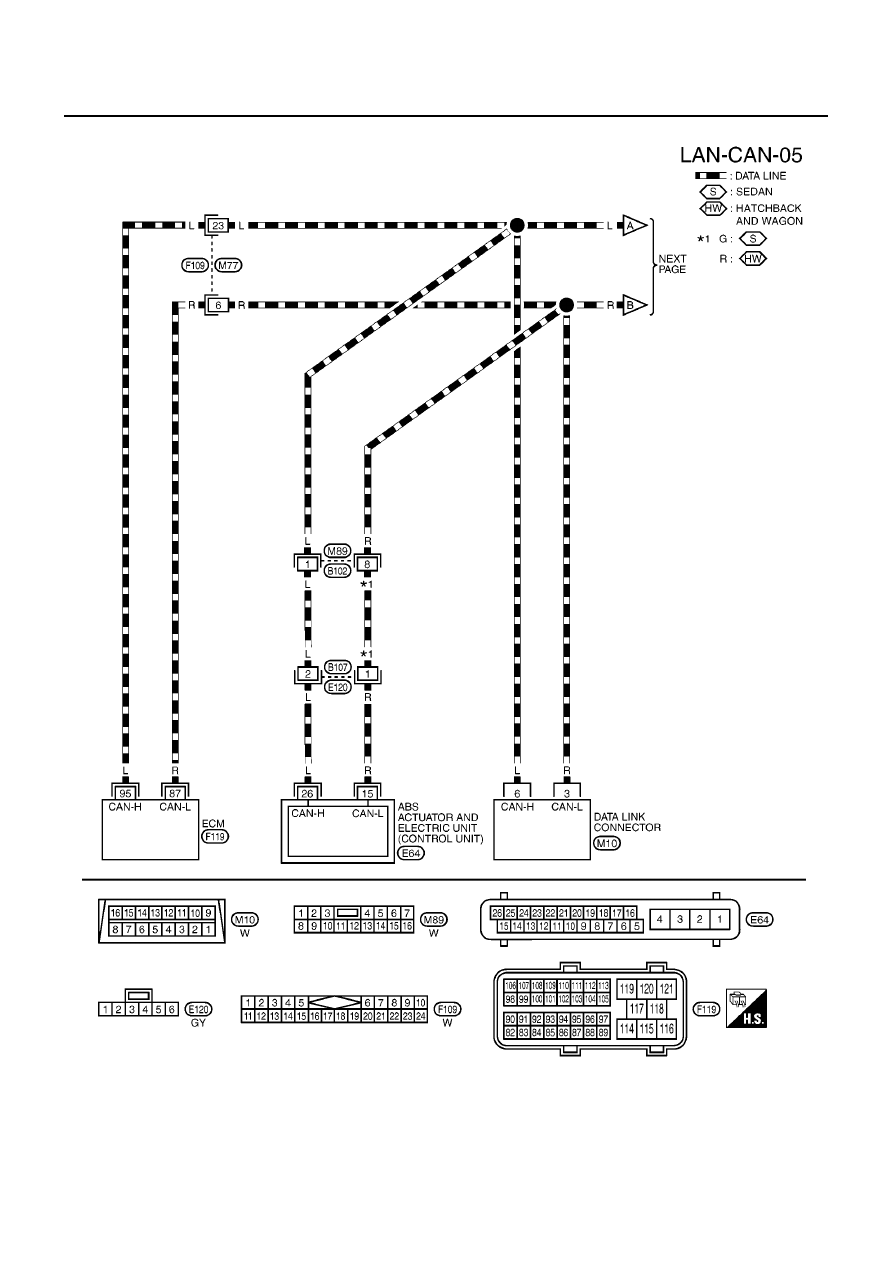

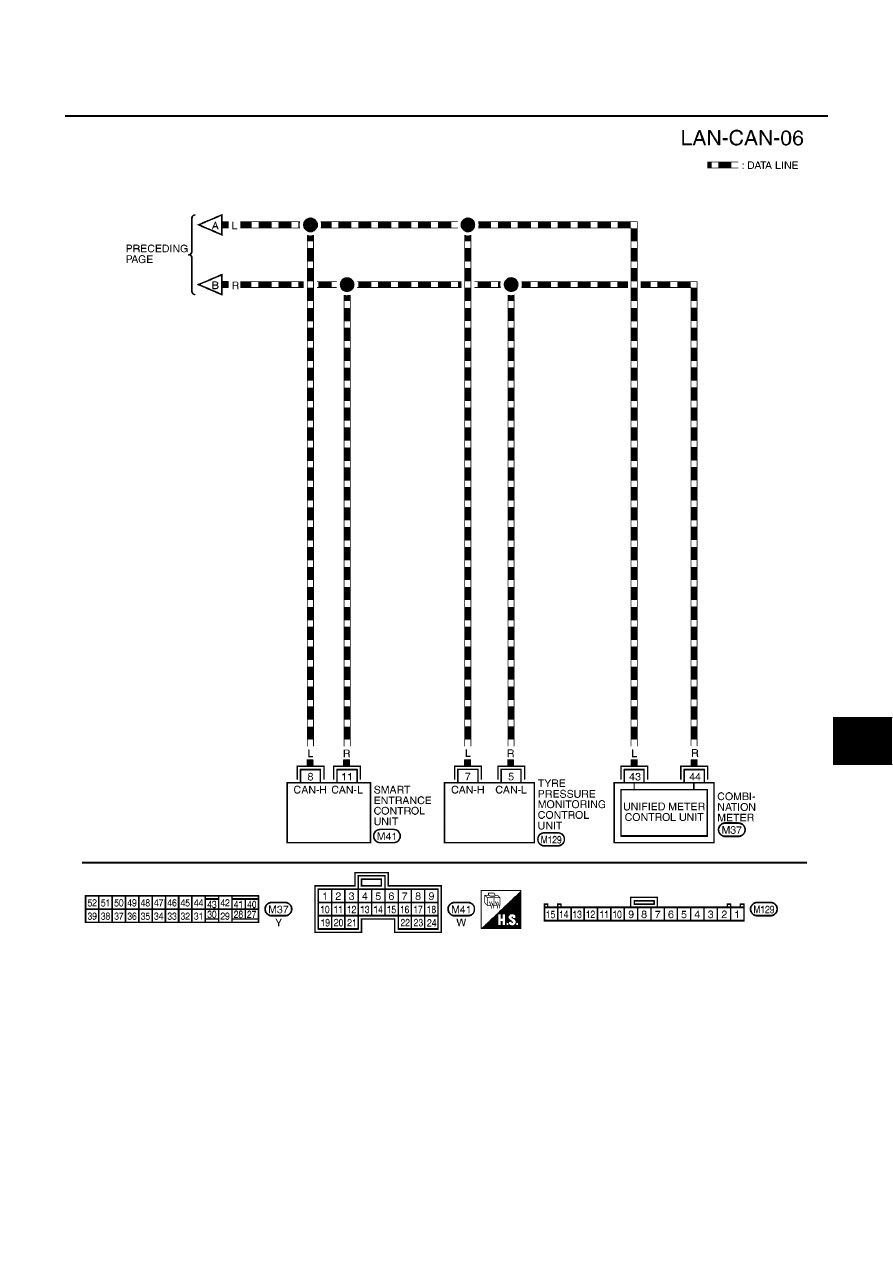

Wiring Diagram — CAN —

EKS00AQT

MKWA1719E

CAN SYSTEM (TYPE 23)

LAN-43

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

MKWA1720E
