Nissan Primera P12. Manual - part 524

LAN-8

[CAN]

CAN COMMUNICATION

TYPE 25/TYPE26

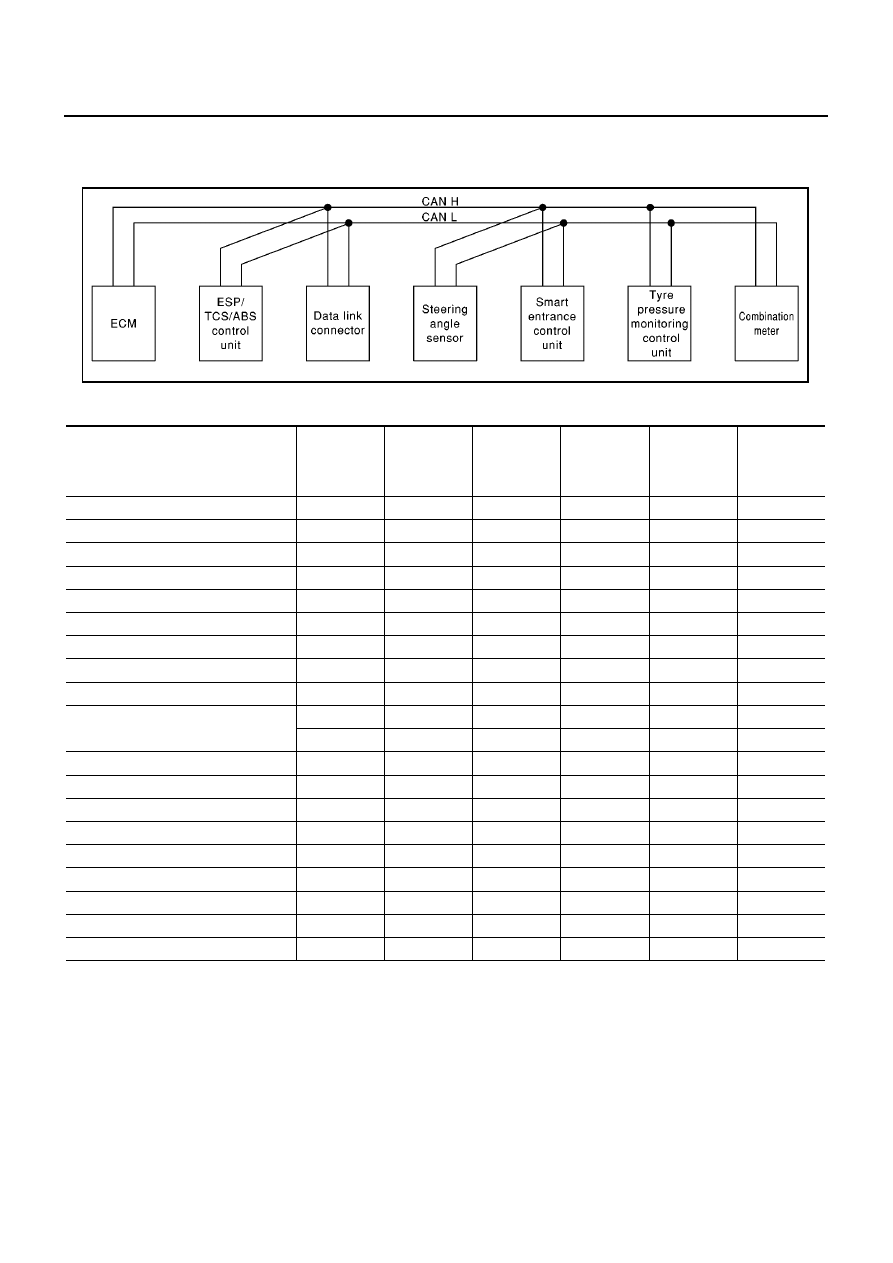

System diagram

LHD models (Type25, Type26)

Input/output signal chart

T: Transmit R: Receive

SKIA1524E

Signals

ECM

ESP/ TCS /

ABS control

unit

Steering

angle sensor

Smart

entrance

control unit

Tyre pres-

sure monitor-

ing control

unit

Combination

meter

Engine speed signal

T

R

R

Accelerator pedal position signal

T

R

ESP operation signal

R

T

TCS operation signal

R

T

ABS operation signal

R

T

Steering angle sensor signal

R

T

MI signal

T

R

Engine coolant temperature signal

T

R

Fuel consumption signal

T

R

Vehicle speed signal

R

T

R

R

T

Seat belt reminder signal

R

T

Lighting switch position signal

T

R

Flashing indicator signal

T

R

Engine cooling fan speed signal

T

R

Child lock indicator signal

T

R

Door switches state signal

T

R

A/C compressor signal

T

R

Glow indicator lamp signal

T

R

Tyre pressure signal

T

R

CAN COMMUNICATION

LAN-9

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

TYPE 27/TYPE28

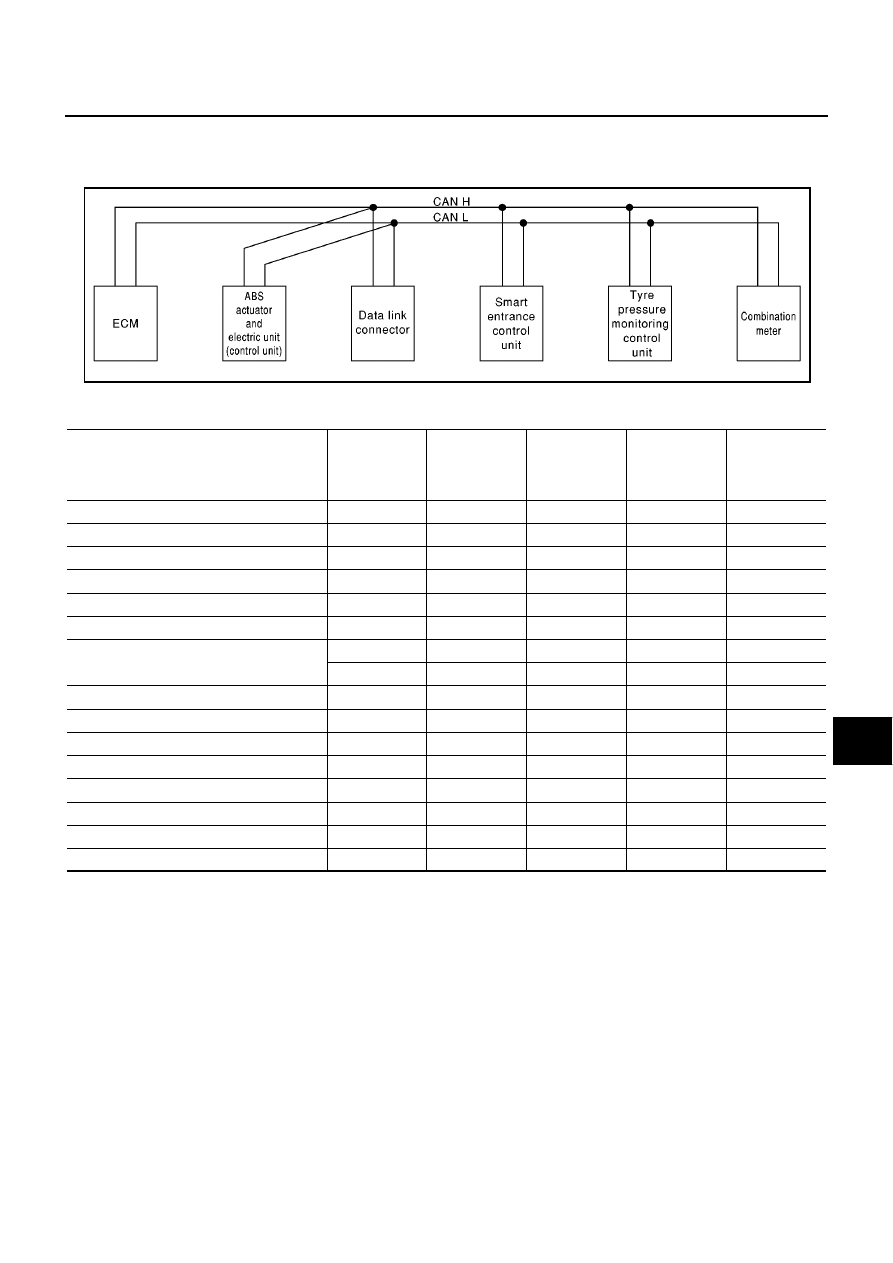

System diagram

LHD models (Type27, Type28)

Input/output signal chart

T: Transmit R: Receive

SKIA1525E

Signals

ECM

ABS actuator

and electric

unit (control

unit)

Smart entrance

control unit

Tyre pressure

monitoring

control unit

Combination

meter

Engine speed signal

T

R

ABS operation signal

R

T

MI signal

T

R

Glow indicator lamp signal

T

R

Engine coolant temperature signal

T

R

Fuel consumption signal

T

R

Vehicle speed signal

R

T

R

R

T

Seat belt reminder signal

R

T

Lighting switch position signal

T

R

Flashing indicator signal

T

R

Engine cooling fan speed signal

T

R

Child lock indicator signal

T

R

Door switches state signal

T

R

A/C compressor signal

T

R

Tyre pressure signal

T

R

LAN-10

[CAN]

CAN SYSTEM (TYPE 21)

CAN SYSTEM (TYPE 21)

PFP:23710

System Description

EKS00AQ1

CAN (Controller Area Network) is a serial communication line for real time application. It is an on-vehicle mul-
tiplex communication line with high data communication speed and excellent error detection ability. Many elec-
tronic control units are equipped onto a vehicle, and each control unit shares information and links with other
control units during operation (not independent). In CAN communication, control units are connected with 2
communication lines (CAN H line, CAN L line) allowing a high rate of information transmission with less wiring.
Each control unit transmits/receives data but selectively reads required data only.

Component Parts and Harness Connector Location

EKS00AQ2

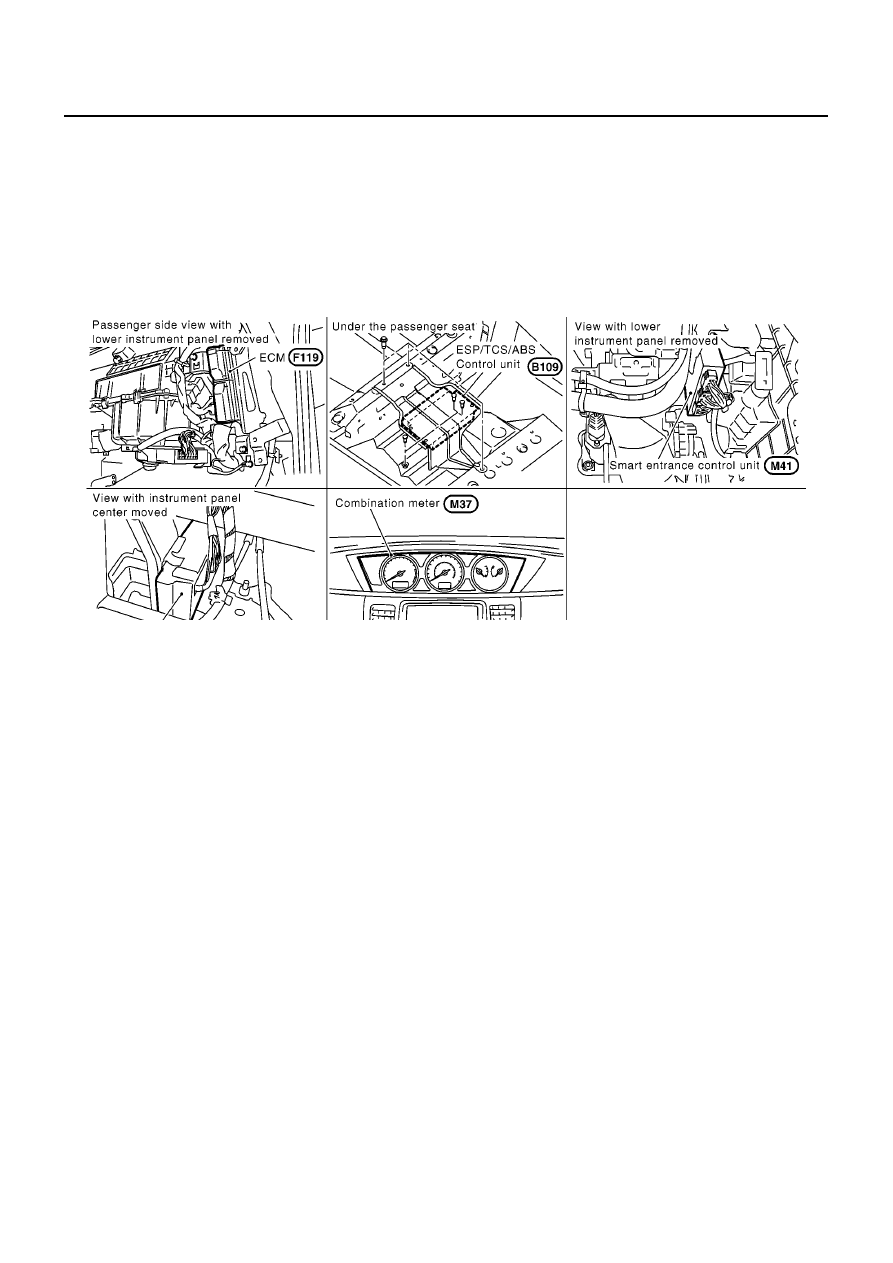

MKIB0603E

CAN SYSTEM (TYPE 21)

LAN-11

[CAN]

C

D

E

F

G

H

I

J

L

M

A

B

LAN

Wiring Diagram — CAN —

EKS00AQ3

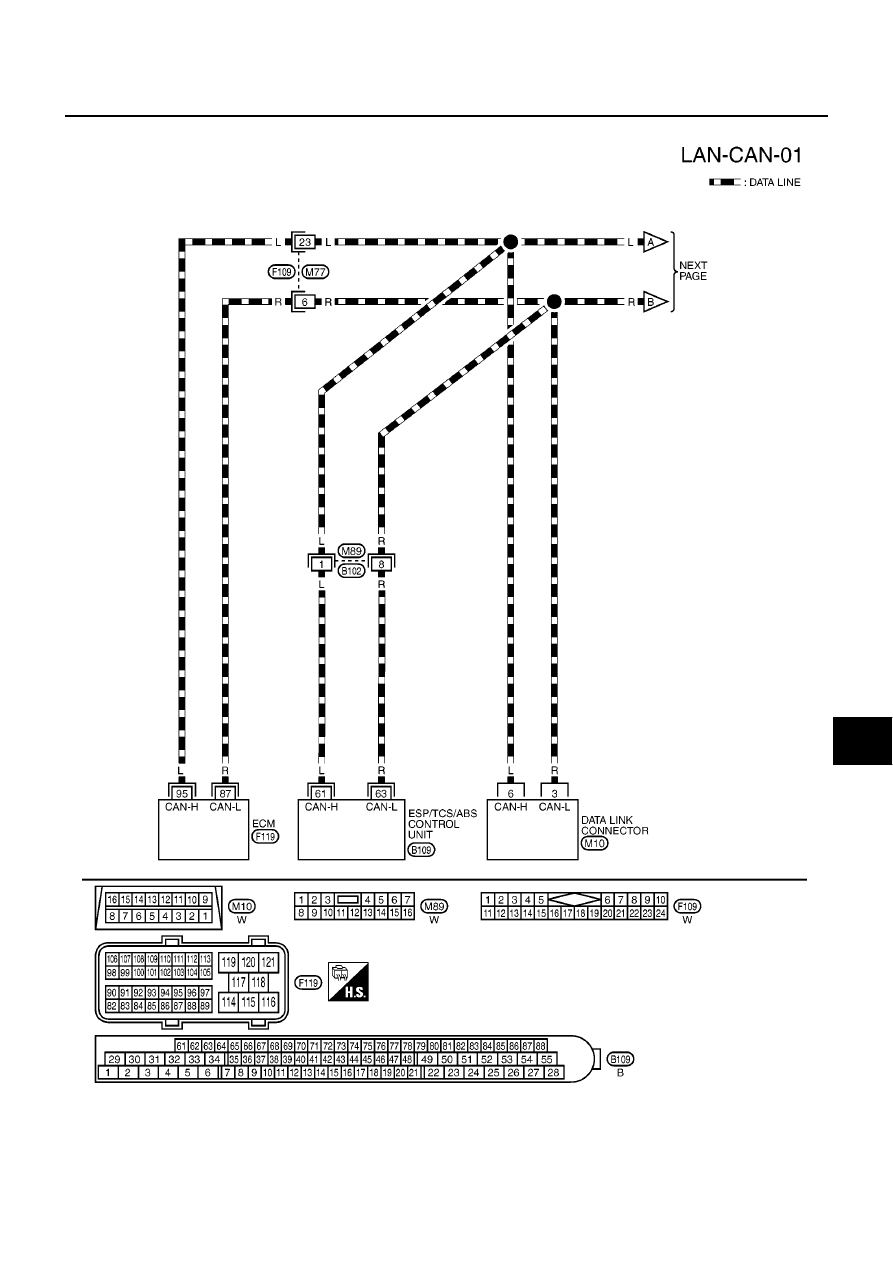

MKWA1715E
