GW-64

FRONT DOOR GLASS AND REGULATOR

FRONT DOOR GLASS AND REGULATOR

PFP:80300

Removal and Installation

EIS005KG

1.

Remove front door finisher. Refer to EI section in P12 ESM (SM2E00-1P12E0E).

2.

Remove sealing screen.

NOTE:
If sealing screen is reused, cut the butyl-tape so that a part of butyl-tape remains on the sealing screen.

3.

Operate power window main switch to raise or lower the door
window until the door glass mounting bolts appear.

4.

Remove door glass mounting bolts.

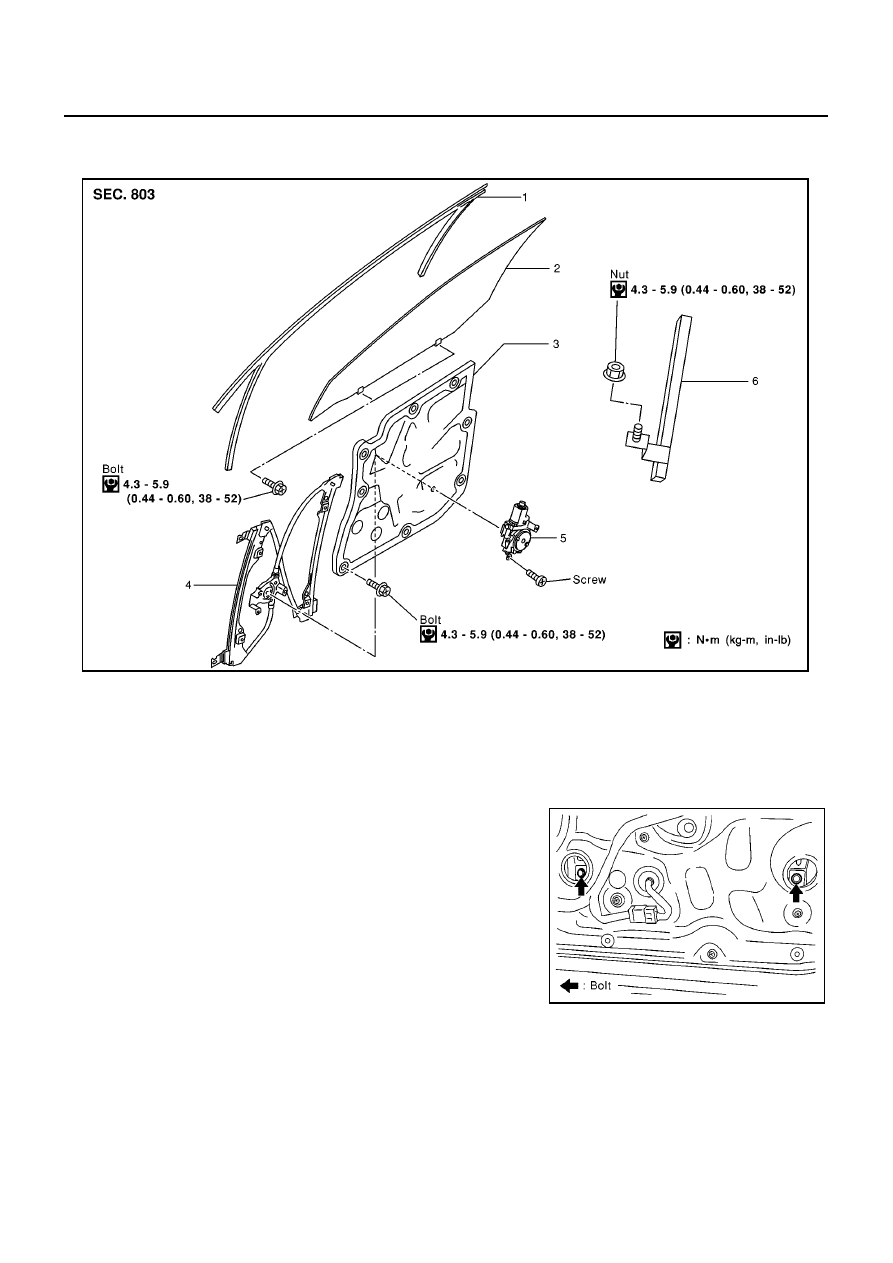

1.

Door glass run (Front door)

2.

Front door glass

3.

Module assembly

4.

Regulator assembly

5.

Power window motor

6.

Lower sash rear

MIIA0066E

MIIA0067E

FRONT DOOR GLASS AND REGULATOR

GW-65

C

D

E

F

G

H

J

K

L

M

A

B

GW

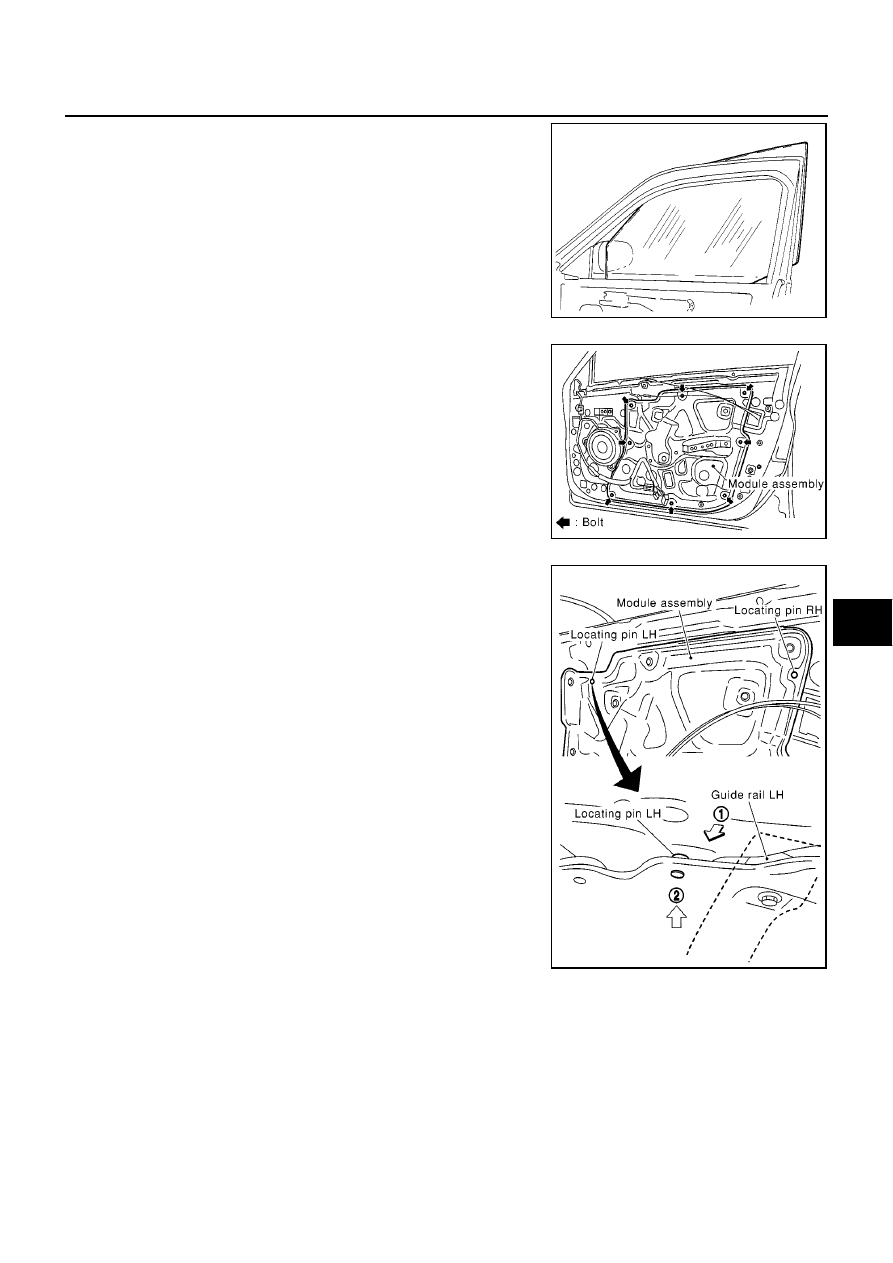

5.

While holding door window, raise it at the rear end to pull glass
out of the sash toward the outside.

6.

Disconnect regulator assembly connector.

7.

Remove regulator assembly.

Install in the reverse order of removal.

8.

Pull out left-side locating pin of module assembly from door
panel. Using right-side locating pin as a suppor point, lift up left-
side part of module assembly.

OCC3422D

MIIA0068E

MIIA0069E

GW-66

FRONT DOOR GLASS AND REGULATOR

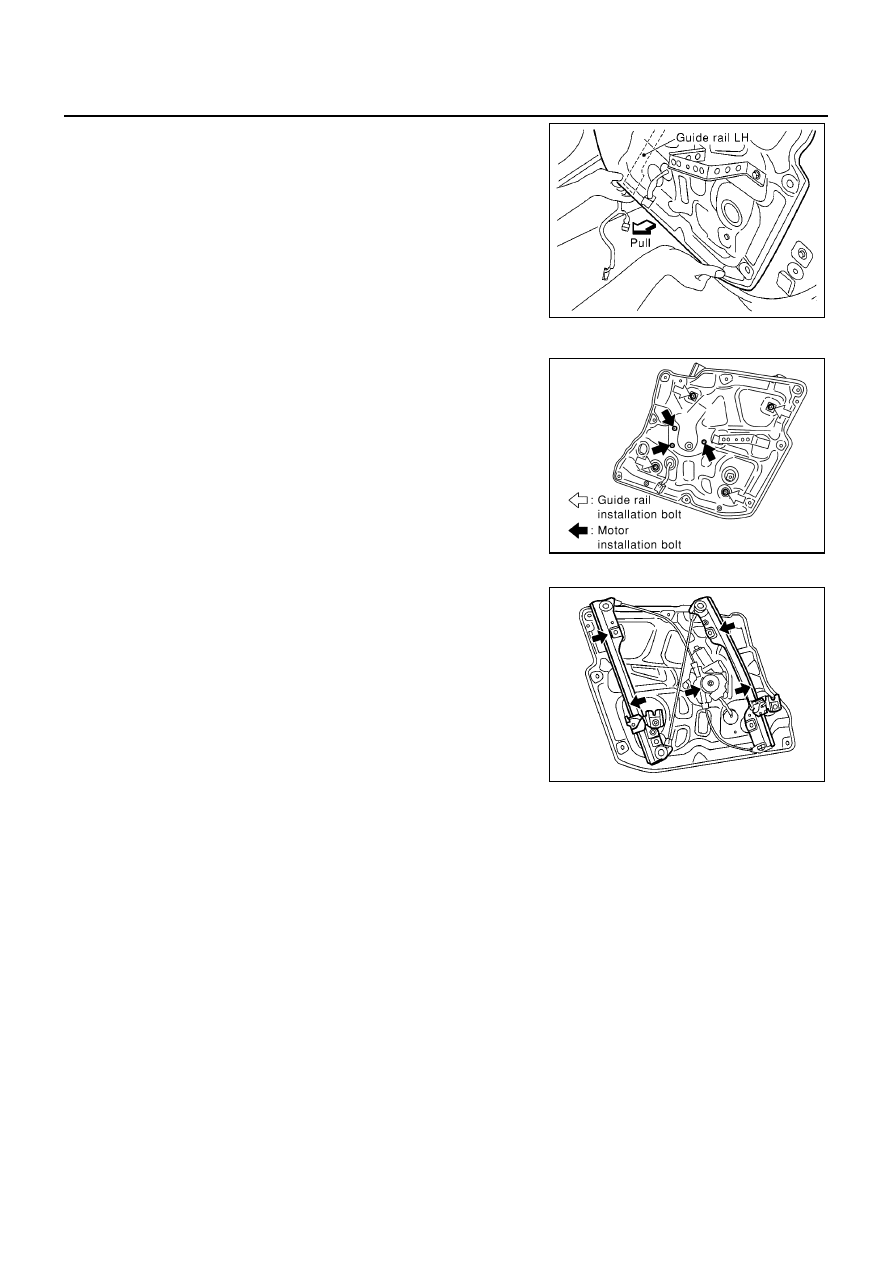

9.

Pull lower part of module assembly toward you, and pull out
lower part of guide rail (left).

10. Pull out right-side locating pin, and then pull out module assem-

bly downward.

11. Remove harness connector laid for module assembly, and then remove harness clip from behind.

12. Remove power window motor and guidrail from module assem-

bly.

INSPECTION AFTER REMOVAL

●

Check regulator assembly for the following items. If a malfunc-
tion is detected, replace or grease it.

Wire wear
Regulator deformation
Grease condition for each sliding part

●

The arrows in the figure show body grease application points.

INSPECTION AFTER INSTALLATION
Setting of Limit Switch (Driver)

If any of the following work has been done, set the limit switch (integrated in the motor).

●

Removal and installation of regulator

●

Removal and installation of motor from the regulator

●

Operate regulators as a unit

●

Removal and installation of glass

●

Removal and installation of glass run

MIIA0070E

MIIA0071E

SIIA0736J

FRONT DOOR GLASS AND REGULATOR

GW-67

C

D

E

F

G

H

J

K

L

M

A

B

GW

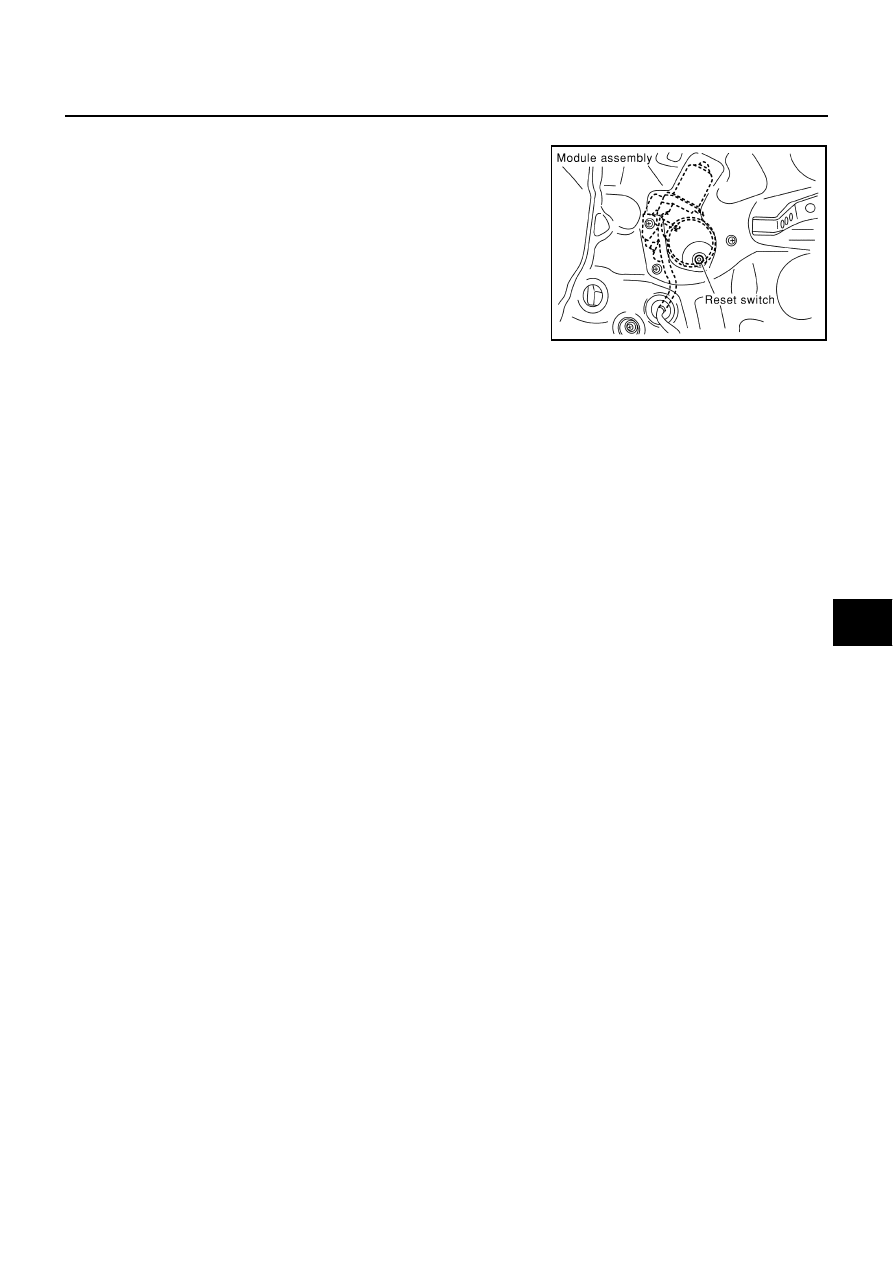

Reset Operation

After installing each component to the vehicle, follow the steps
below.
1.

Raise glass to the top dead center.

2.

While pressing and holding reset switch, lower glass to the bot-
tom dead center.

3.

Release reset switch, and check that reset switch returns to the
original position. Then raise glass to the top dead center.

NOTE:
Do not operate glass automatically to raise glass to the top dead
center.

FITTING INSPECTION

●

Check that glass is securely fit into glass run groove.

●

While raising and lowering the window, check for abnormal operation.

MIIA0072E
