POWER WINDOW SYSTEM

Passenger Side Power Window Circuit Check

EIS00614

1.

CHECK POWER WINDOW MAIN SWITCH OUTPUT SIGNAL

1.

Turn ignition switch ON.

2.

Power window main switch operate, check voltage between
power window main switch connector and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Replace power window main switch.

2.

CHECK HARNESS CONTIUITY

1.

Turn ignition switch OFF.

2.

Disconnect power window main switch and front power window switch (passenger side) connector.

3.

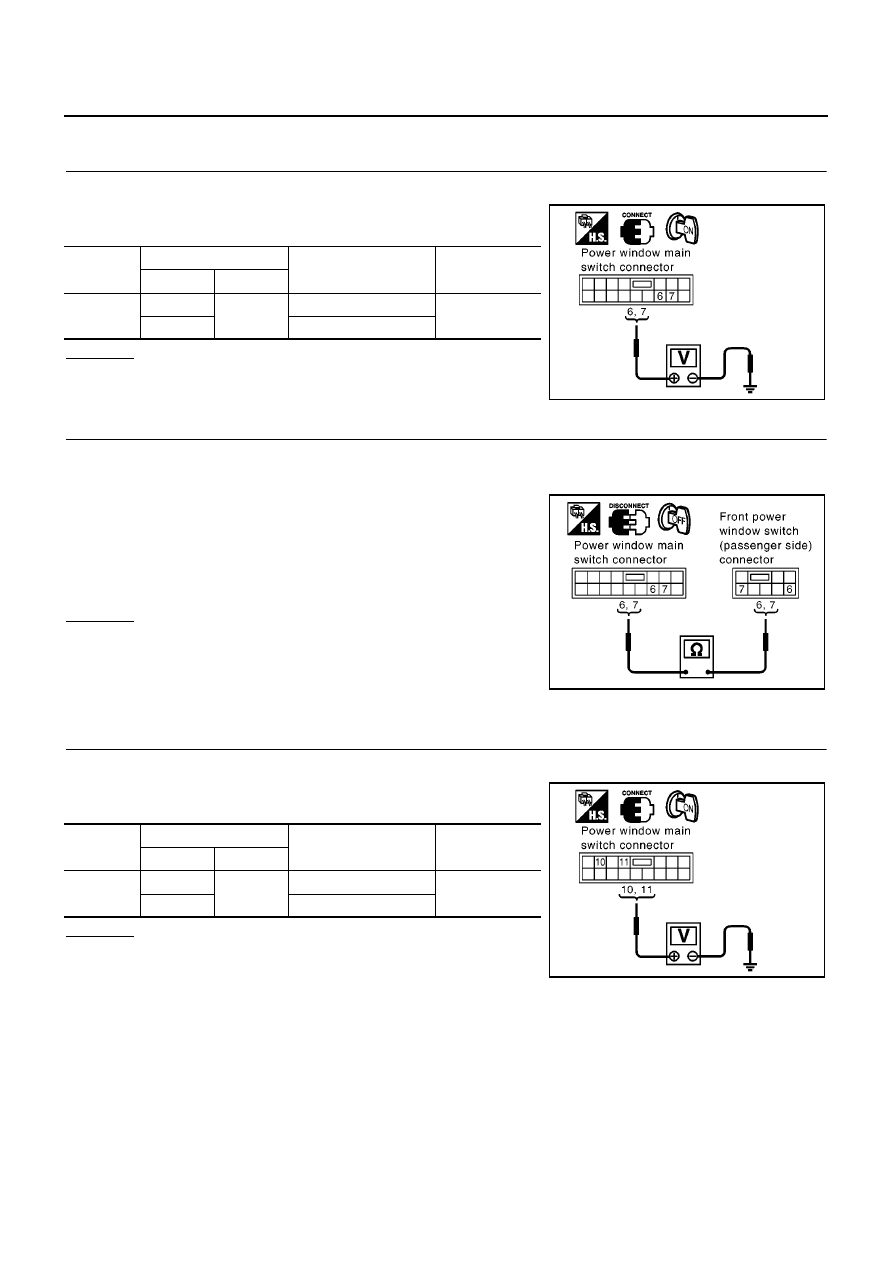

Check continuity between power window main switch connector
D6 terminal 6, 7 and front power window switch (passenger
side) connector D35 terminal 6, 7.

OK or NG

OK

>> Check the condition of the harness and the connector.

NG

>> Repair or replace harness between power window main

switch and front power window switch (passenger side).

Rear LH Power Window Circuit Check

EIS00615

1.

CHECK POWER WINDOW MAIN SWITCH OUTPUT SIGNAL

1.

Turn ignition switch ON.

2.

Power window main switch operate, check voltage between
power window main switch connector and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Replace power window main switch.

Connector

Terminals (Wire color)

Condition

Voltage (V)

(Approx.)

(+)

(–)

D6

6 (OR)

Ground

Passenger side UP

Battery voltage

7 (PU)

Passenger side DOWN

MIIB0427E

6 (OR) – 6 (OR)

: Continuity should exist.

7 (PU) – 7 (PU)

: Continuity should exist.

MIIB0428E

Connector

Terminals (Wire color)

Condition

Voltage (V)

(Approx.)

(+)

(–)

D6

10 (G/L)

Ground

Rear LH side UP

Battery voltage

11 (L)

Rear LH side DOWN

MIIB0429E

POWER WINDOW SYSTEM

GW-61

C

D

E

F

G

H

J

K

L

M

A

B

GW

2.

CHECK HARNESS CONTIUITY

1.

Turn ignition switch OFF.

2.

Disconnect power window main switch and rear power window switch LH connector.

3.

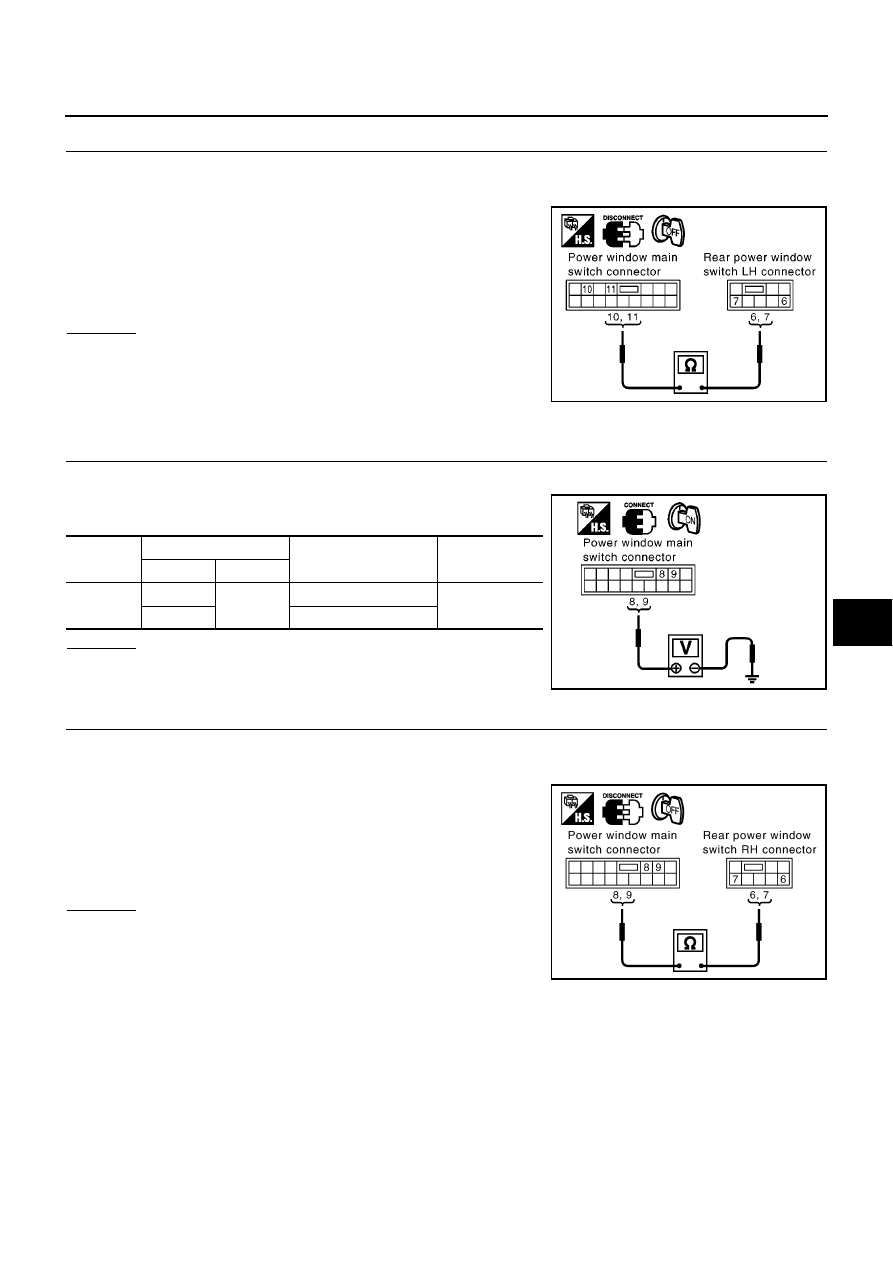

Check continuity between power window main switch connector
D6 terminal 10, 11 and rear power window switch LH connector
D54 terminal 6, 7.

OK or NG

OK

>> Check the condition of the harness and the connector.

NG

>> Repair or replace harness between power window main

switch and rear power window switch LH.

Rear RH Power Window Circuit Check

EIS00616

1.

CHECK POWER WINDOW MAIN SWITCH OUTPUT SIGNAL

1.

Turn ignition switch ON.

2.

Power window main switch operate, check voltage between
power window main switch connector and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Replace power window main switch.

2.

CHECK HARNESS CONTIUITY

1.

Turn ignition switch OFF.

2.

Disconnect power window main switch and rear power window switch RH connector.

3.

Check continuity between power window main switch connector
D6 terminal 8, 9 and rear power window switch RH connector
D64 terminal 6, 7.

OK or NG

OK

>> Check the condition of the harness and the connector.

NG

>> Repair or replace harness between power window main

switch and rear power window switch RH.

10 (G/L) – 6 (G/L)

: Continuity should exist.

11 (L) – 7 (L)

: Continuity should exist.

MIIB0430E

Connector

Terminals (Wire color)

Condition

Voltage (V)

(Approx.)

(+)

(–)

D6

8 (R/Y)

Ground

Rear RH side UP

Battery voltage

9 (OR/B)

Rear RH side DOWN

MIIB0431E

8 (R/Y) – 6 (R/Y)

: Continuity should exist.

9 (OR/B) – 7 (OR)

: Continuity should exist.

MIIB0432E

GW-62

POWER WINDOW SYSTEM

Power Window Switch Check 1

EIS00617

1.

CHECK POWER WINDOW SWITCH POWER SUPPLY

1.

Turn ignition switch ON.

2.

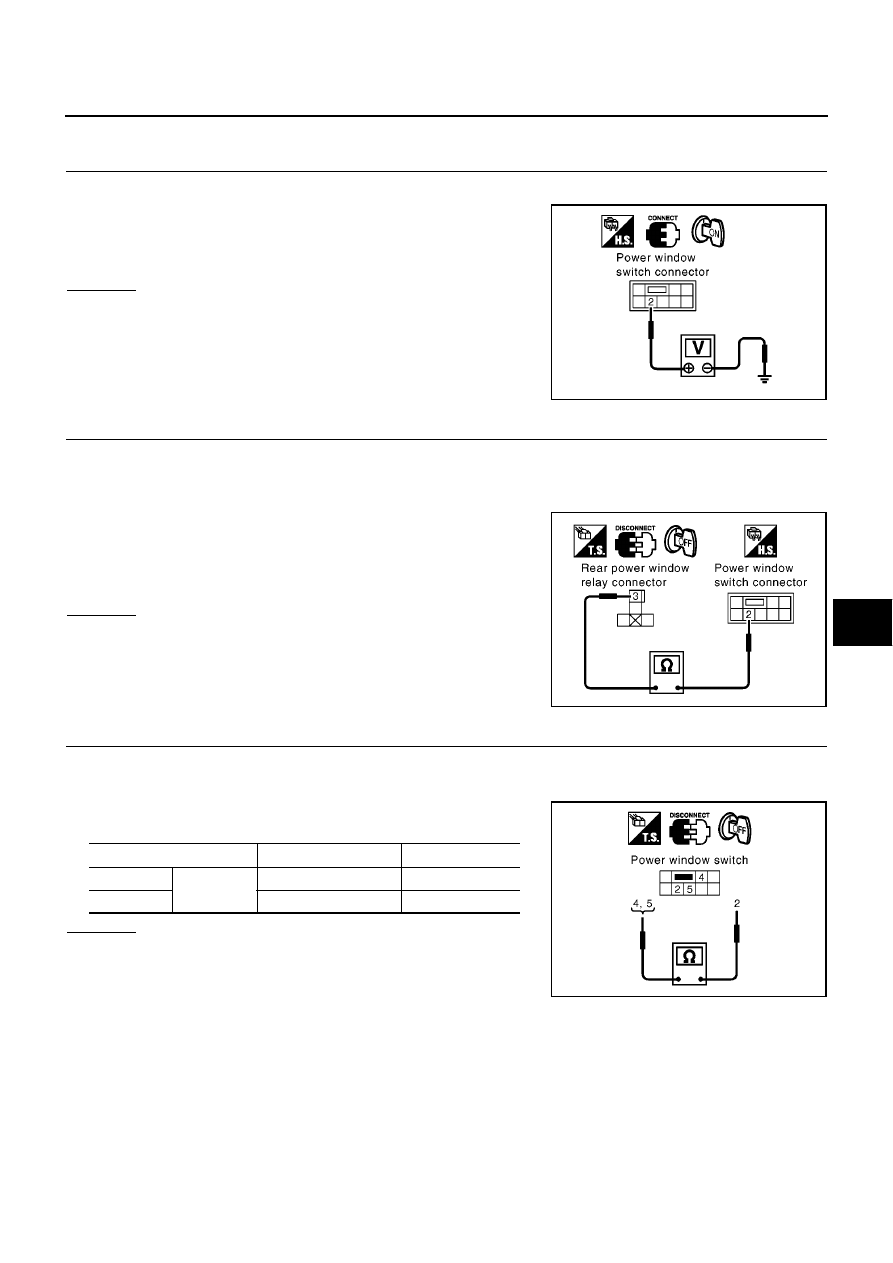

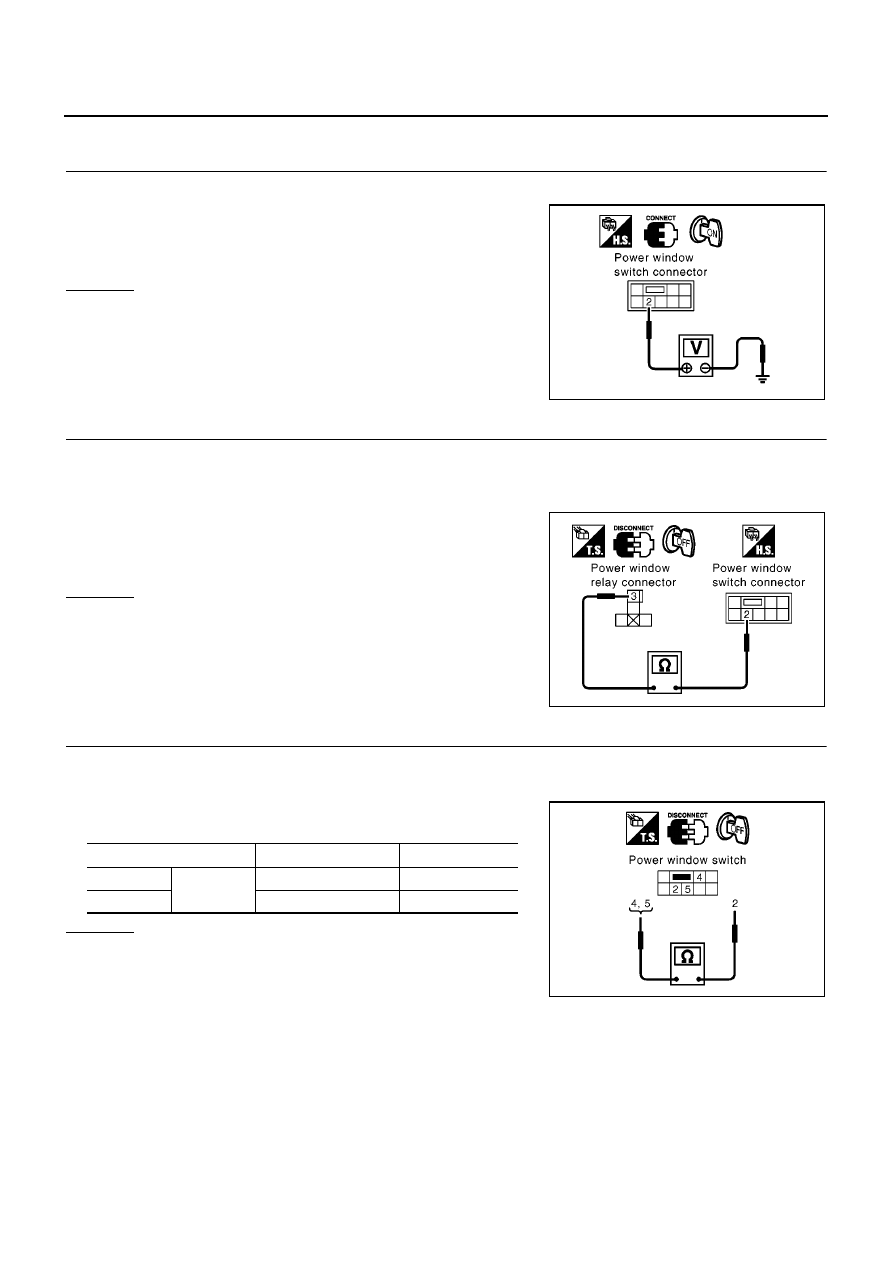

Check voltage between malfunction power window switch termi-
nal 2 and ground.

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 2.

2.

CHECK HARNESS CONTINUITY

1.

Turn ignition switch OFF.

2.

Disconnect power window relay, power window main switch and malfunction power window switch con-
nector.

3.

Check continuity between power window relay connector R9 ter-
minal 3 and malfunction power window switch terminal 2.

OK or NG

OK

>> Check the condition of the harness and the connector.

NG

>> Repair or replace harness between power window relay

and malfunction power window switch.

3.

CHECK POWER WINDOW SWITCH

1.

Turn ignition switch OFF.

2.

Disconnect malfunction power window switch connector.

3.

Malfunction power window switch operate, check continuity
between malfunction power window switch terminal 4, 5 and 2.

OK or NG

OK

>> Power window switch is OK.

NG

>> Replace malfunction power window switch.

2 (L/W) – Ground

: Battery voltage

MIIB0433E

3 (L/W) – 2 (L/W)

: Continuity should exist.

MIIB0434E

Terminals

Condition

Continuity

4

2

UP

Yes

5

DOWN

No

MIIB0435E

POWER WINDOW SYSTEM

GW-63

C

D

E

F

G

H

J

K

L

M

A

B

GW

Power Window Switch Check 2

EIS00618

1.

CHECK POWER WINDOW SWITCH POWER SUPPLY

1.

Turn ignition switch ON.

2.

Check voltage between malfunction power window switch termi-
nal 2 and ground.

OK or NG

OK

>> GO TO 3.

NG

>> GO TO 2.

2.

CHECK HARNESS CONTINUITY

1.

Turn ignition switch OFF.

2.

Disconnect rear power window relay, power window main switch and malfunction power window switch
connector.

3.

Check continuity between rear power window relay connector
M127 terminal 3 and malfunction power window switch terminal
2.

OK or NG

OK

>> Check the condition of the harness and the connector.

NG

>> Repair or replace harness between rear power window

relay and malfunction power window switch.

3.

CHECK POWER WINDOW SWITCH

1.

Turn ignition switch OFF.

2.

Disconnect malfunction power window switch connector.

3.

Malfunction power window switch operate, check continuity
between malfunction power window switch terminal 4, 5 and 2.

OK or NG

OK

>> Power window switch is OK.

NG

>> Replace malfunction power window switch.

2 (L/W) – Ground

: Battery voltage

MIIB0433E

3 (W) – 2 (L/W)

: Continuity should exist.

MIIB0436E

Terminals

Condition

Continuity

4

2

UP

Yes

5

DOWN

No

MIIB0435E
