FL-14

FUEL TANK (YD22DDTI)

FUEL TANK (YD22DDTI)

PFP:17202

Removal and Installation

EBS00SIV

REMOVAL

WARNING:

Be sure to read “General Precautions” when working on fuel system. Refer to

FL-3, "General Precau-

tions"

.

1.

Disconnect battery ground cable.

2.

Open the fuel filler cap and release the pressure inside the fuel tank.

3.

Remove rear seat bottom.

4.

Peel off floor carpet, then remove inspection hole cover.

5.

Disconnect the harness connector.

6.

Drain fuel from fuel tank if necessary.

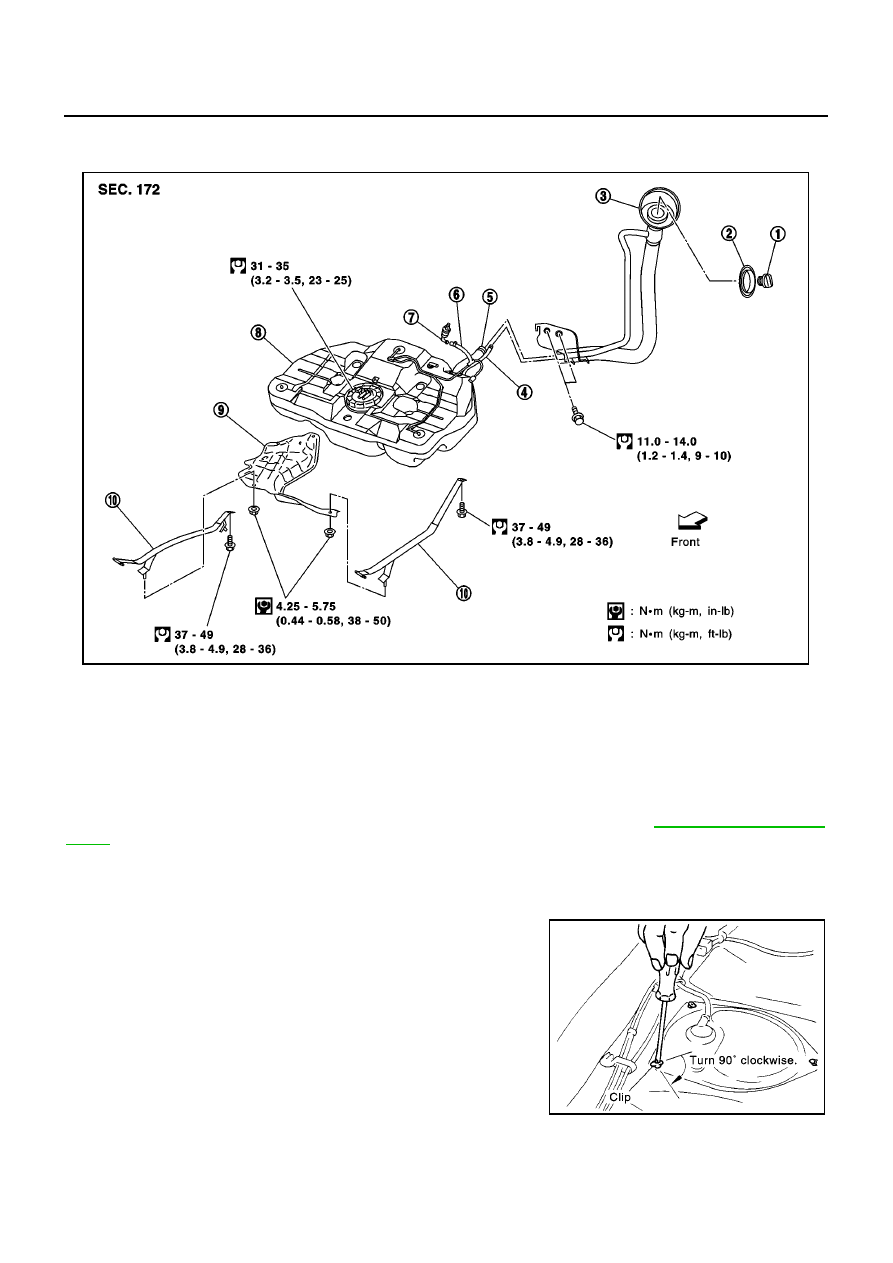

PBIC0948E

1.

Fuel filler cap

2.

Grommet

3.

Fuel filler tube

4.

Vent hose

5.

Fuel filler hose

6.

EVAP hose

7.

Fuel valve assembly

8.

Fuel tank

9.

Fuel tank protector

10.

Fuel tank tightening band

PBIC0708E

FUEL TANK (YD22DDTI)

FL-15

C

D

E

F

G

H

I

J

K

L

M

A

FL

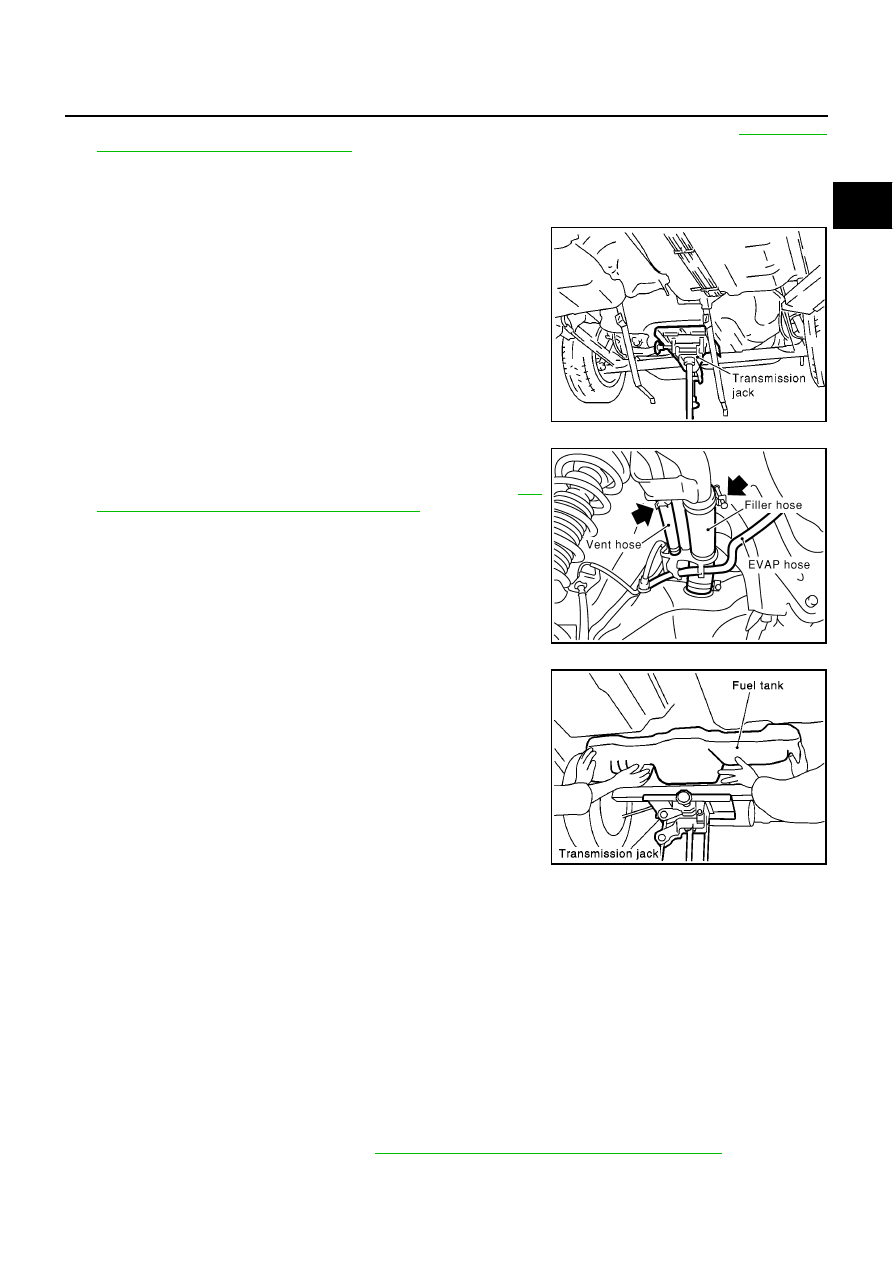

7.

Remove the quick connector. For disconnection procedure of the quick connector, refer to

FL-8, "FUEL

LEVEL SENSOR UNIT (YD22DDTi)"

●

Put mating marks on hoses for correct installation.

8.

Remove exhaust center tube and insulator.

9.

Remove fuel tank protector.

10. Using a transmission jack, support the bottom of the fuel tank.

11. Disconnect fuel filler hose, EVAP hose and vent hose at fuel

tank side.
For disconnection procedure of the quick connector, refer to

FL-

8, "FUEL LEVEL SENSOR UNIT (YD22DDTi)"

.

12. Remove fuel tank tightening band mounting bolts while support-

ing fuel tank.

13. Remove fuel tank.

INSTALLATION

●

Install in the reverse order of removal paying attention to the following.

●

The hose shall be inserted until it contacts with the stopper of the bracket end.

●

Be sure hose clamp is not positioned on swelled area of fuel tube.

●

Tighten fuel hose clamp so that the distance between its lugs becomes to the following.

●

Push the mounting band pin to the vehicle side securely.

●

Before fixing the fuel tank, temporarily install the fuel filler tube.

CAUTION:

Use genuine fuel filler tube mounting bolts or equivalent. Make sure to tighten them to the speci-
fied torque.

●

To connect the quick connector, refer to

FL-8, "FUEL LEVEL SENSOR UNIT (YD22DDTi)"

.

SFE644A

SFE641A

PBIC0712E

Fuel tank side

: 8 - 12 mm (0.31 - 0.47 in)

Fuel filler tube side

: 7 - 11 mm (0.28 - 0.43 in)

FL-16

FUEL TANK (YD22DDTI)

INSPECTION AFTER INSTALLATION

Run engine and check for fuel leaks at connections.

FUEL TANK (F9Q)

FL-17

C

D

E

F

G

H

I

J

K

L

M

A

FL

FUEL TANK (F9Q)

PFP:17202

Removal and Installation

EBS00SIT

REMOVAL

1.

Disconnect battery ground cable.

2.

Open fuel filler lid and filler cap.

3.

If necessary, drain fuel from fuel tank.

4.

Remove rear seat cushion. Refer to BT section in P12 ESM “SM2E00-1P12E0E”.

5.

Remove inspection hole cover under the rear seat.

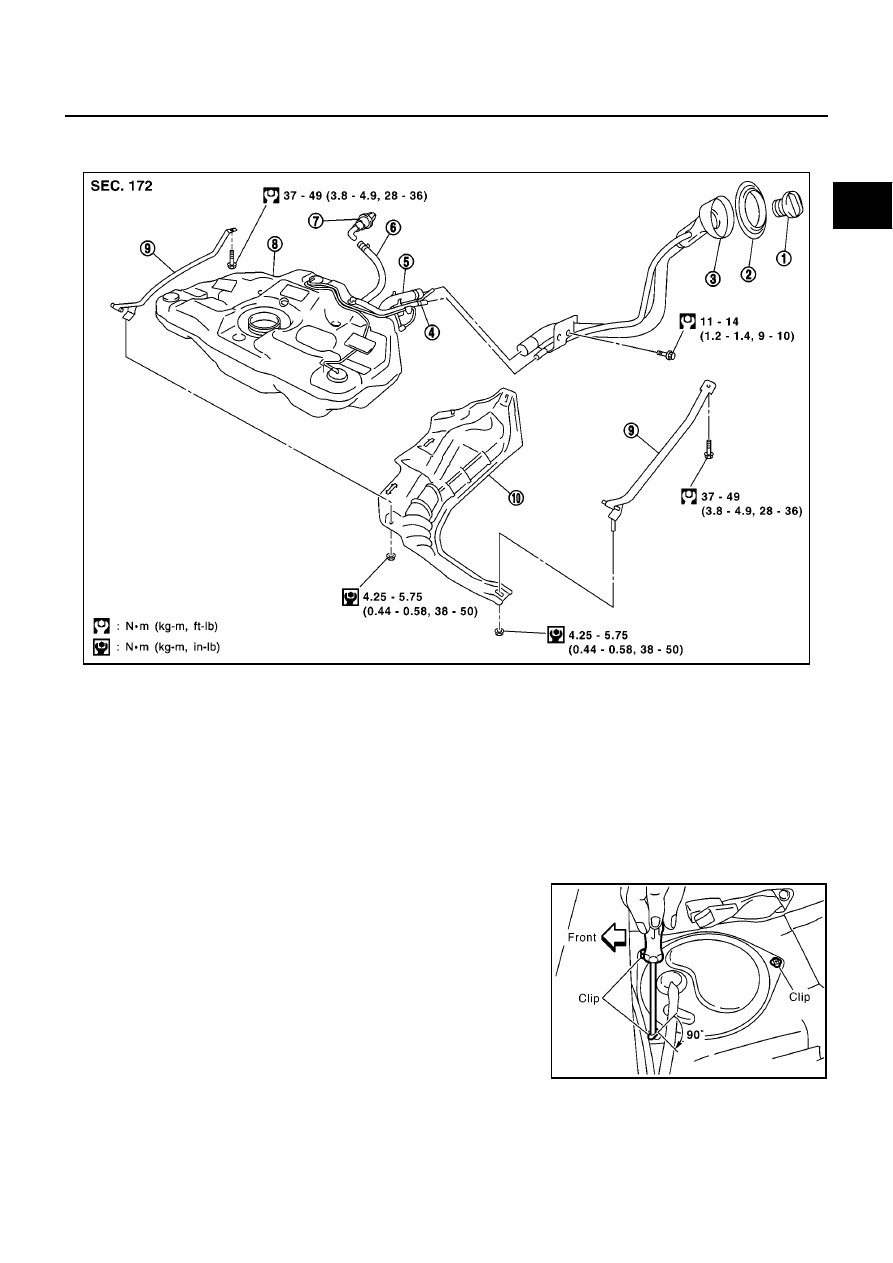

MBIB0857E

1.

Fuel filler cap

2.

Grommet

3.

Fuel filler tube

4.

Vent hose

5.

Fuel filler hose

6.

EVAP hose

7.

Fuel check valve

8.

Fuel tank

9.

Fuel tank mounting band

10. Heat insulator

MBIB0521E
