FUEL FILTER (F9Q)

FUEL FILTER (F9Q)

PFP:16400

Removal and Installation

EBS00SIQ

REMOVAL

1.

Remove wiper arms and wiper motor. Refer to

WW-12, "Removal and Installation for Wiper Motor and

Linkage"

or

WW-33, "Removal and Installation for Wiper Motor and Linkage"

(with rain sensor).

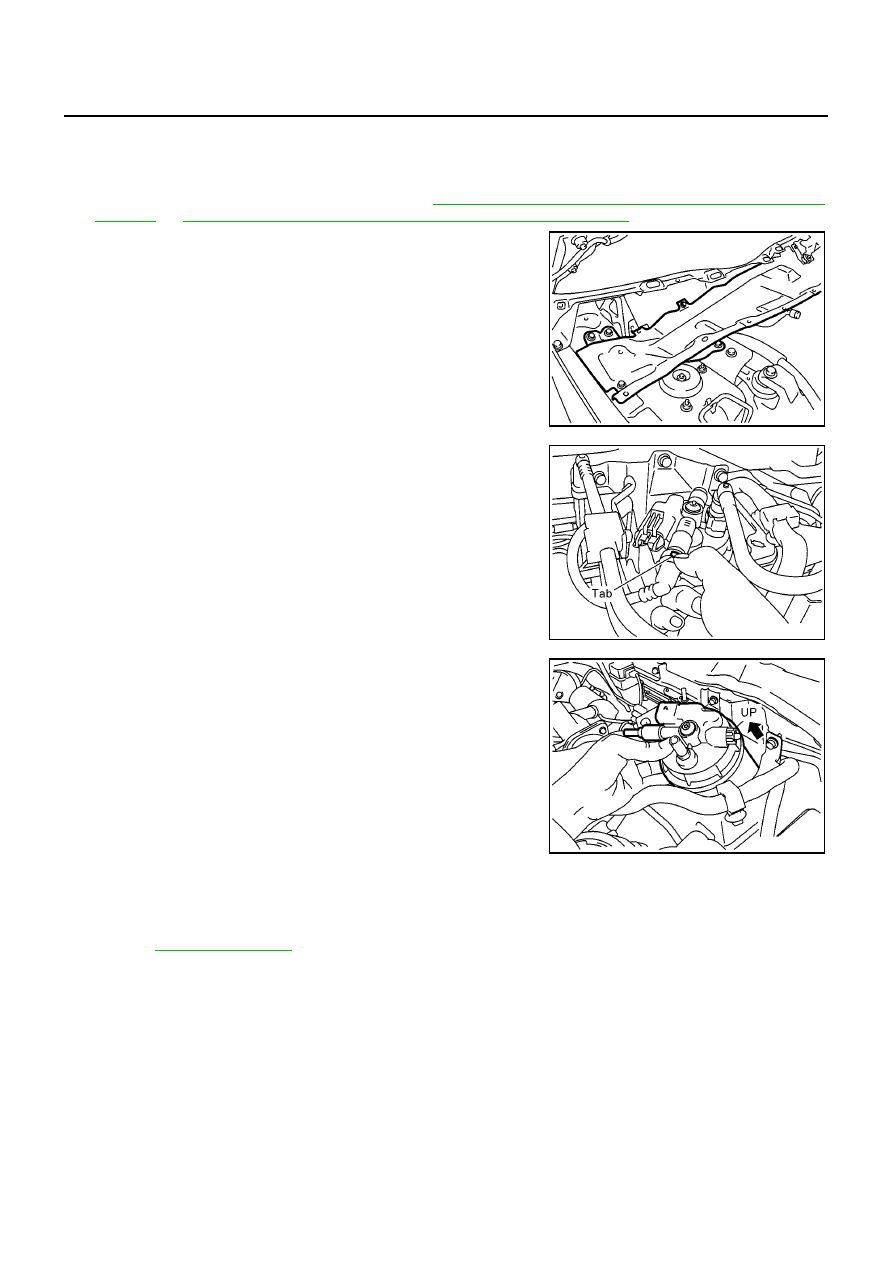

2.

Remove brackets as shown.

3.

Remove quick connectors as shown.

4.

Remove fuel filter from fuel filter bracket.

CAUTION:

Do not spill the fuel during removal. If the fuel is spill,
immediately wipe it off. Be especially careful to prevent the
fuel from adhering to the insulators of the engine mounts.

INSTALLATION

●

Install in the reverse order of removal.

●

After installation, operate the priming bulb vertically to perform air bleeding.
Refer to

FL-7, "Air Bleeding"

.

INSPECTION AFTER INSTALLATION

Run engine and check for fuel leakage at connections.

MBIB0977E

MBIB0927E

MBIB0928E

FUEL FILTER (F9Q)

FL-7

C

D

E

F

G

H

I

J

K

L

M

A

FL

Draining Water

EBS00SIP

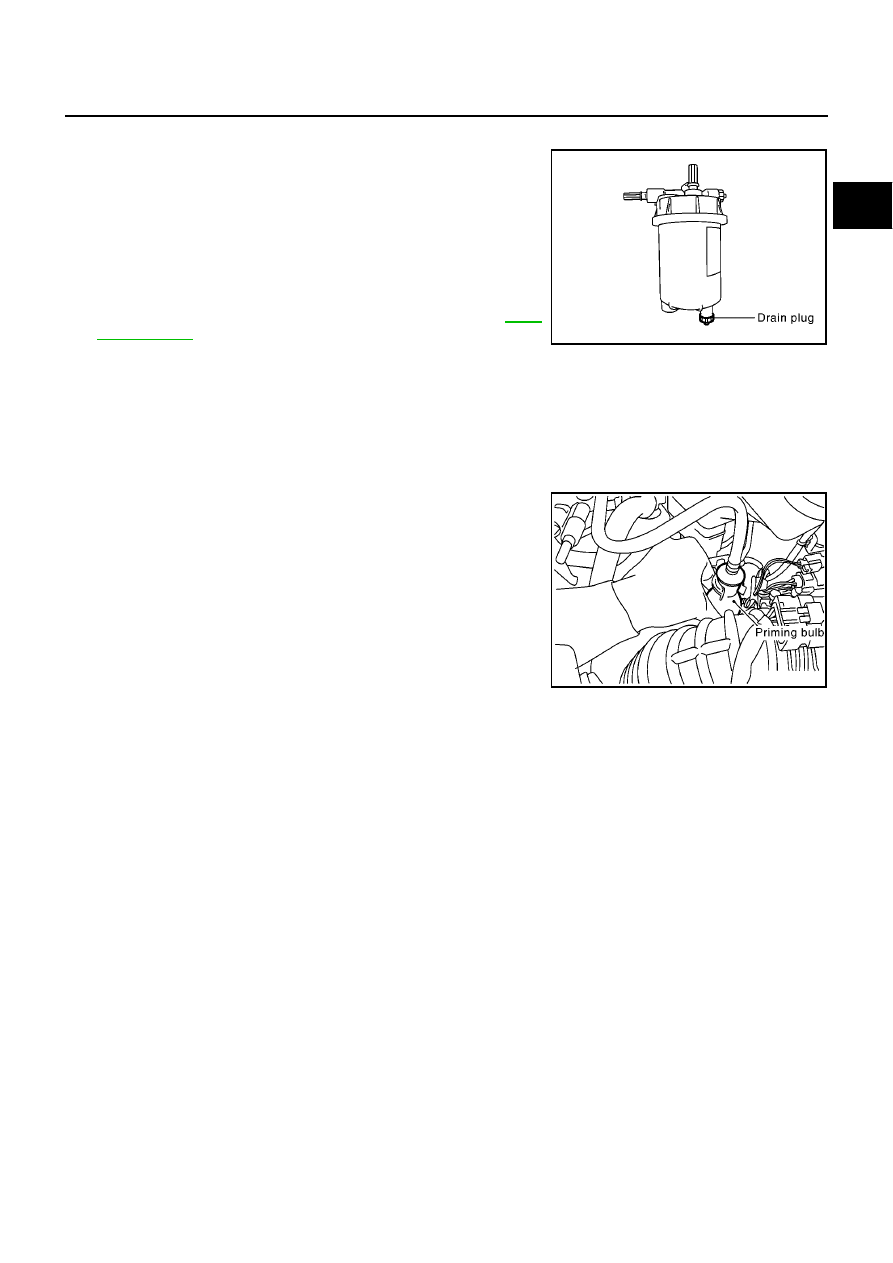

1.

Prepare a tray at the drain plug.

2.

Open drain valve at the bottom of fuel filter.

CAUTION:

●

Water in filter is drained with fuel. Prepare larger capacity
tray than fuel filter volume.

●

Drained water is mixed with fuel. Prevent fuel from adher-
ing to rubber parts.

3.

After draining, close drain plug.

4.

Bleed air in fuel piping and check for fuel leakage. Refer to

FL-5,

"Air Bleeding"

.

5.

Start engine.

FUEL FILTER CHECK

Check fuel filter for fuel leakage, damage and other non-standard conditions.

Air Bleeding

EBS00SIR

After fuel filter is replaced and after fuel system components are removed/installed, bleed air from fuel path as
follows.

1.

Prime the circuit using the priming bulb.

2.

Perform engine cranking with repeating several times until
engine starting.

CAUTION:

●

Do not crank the engine for more than 30 seconds.

●

Prepare a tray to collect fuel. Prevent fuel from adhering to
rubber parts, especially the engine mounting insulator.

MBIB0926E

MBIB0929E

FL-8

FUEL LEVEL SENSOR UNIT (YD22DDTI)

FUEL LEVEL SENSOR UNIT (YD22DDTI)

PFP:17042

Removal and Installation

EBS00SIU

REMOVAL

WARNING:

Be sure to read “General Precautions”when working on fuel system. Refer to

FL-3, "General Precau-

tions"

.

1.

Disconnect battery ground cable.

2.

Open fuel filler lid.

3.

Open the filler cap and release the pressure inside the fuel tank.

4.

Remove rear seat bottom.

5.

Peel off floor carpet, then remove inspection hole cover.

6.

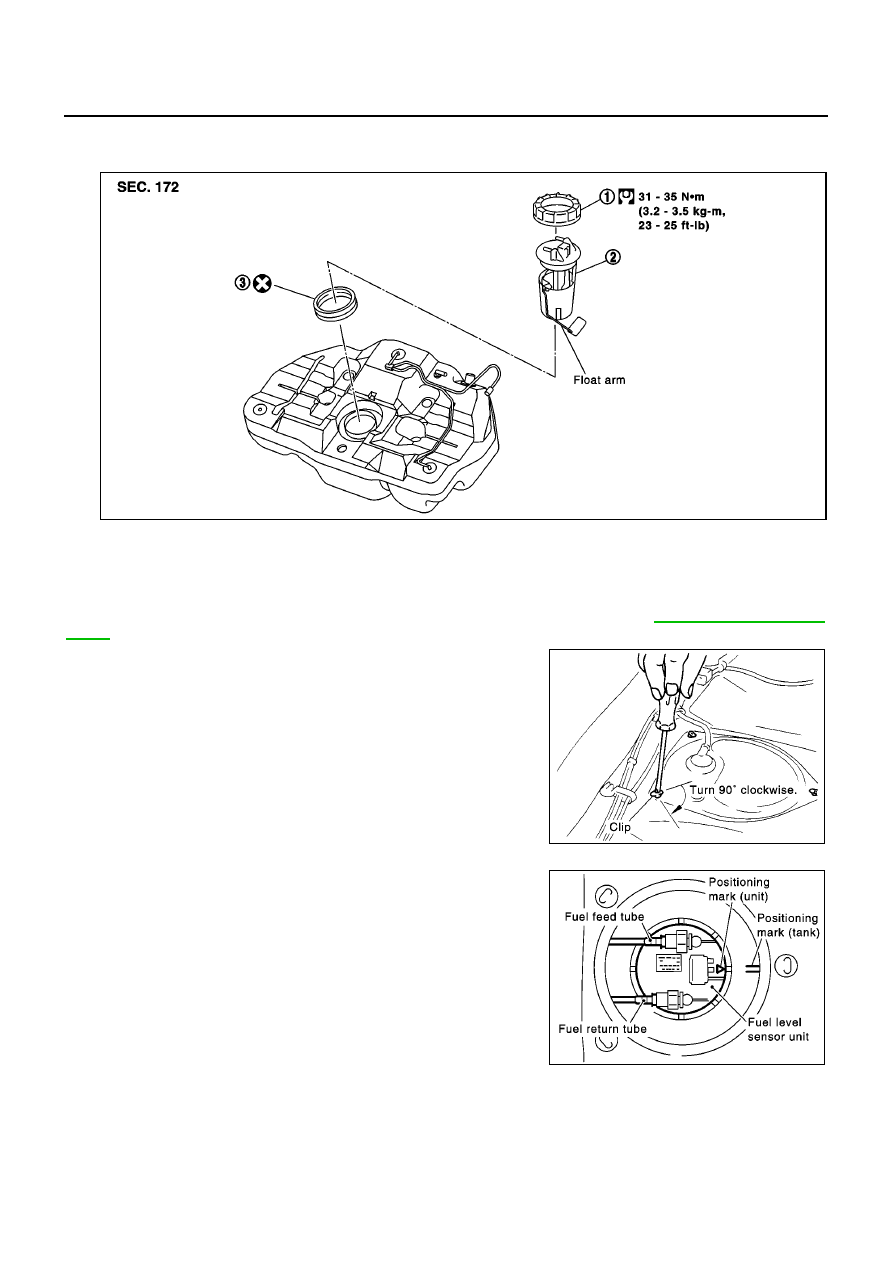

Disconnect the harness connector, fuel feed tube and fuel return
tube.

a.

Put mating marks on tubes and connectors for correct installa-
tion.

PBIC0986E

1.

Lock ring

2.

Fuel level sensor unit

3.

Fuel gauge packing

PBIC0708E

PBIC0987E

FUEL LEVEL SENSOR UNIT (YD22DDTI)

FL-9

C

D

E

F

G

H

I

J

K

L

M

A

FL

b.

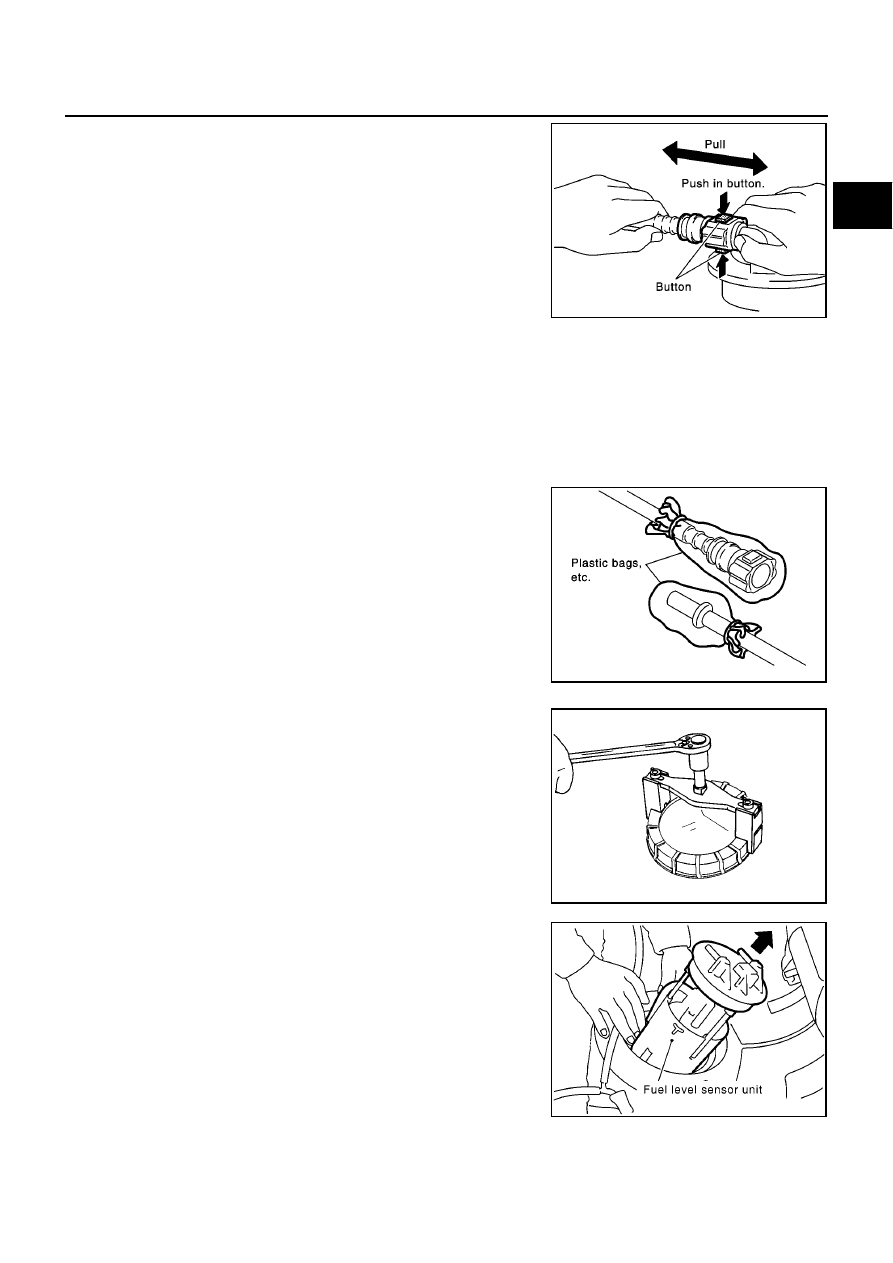

Remove the quick connector of the fuel tube as follows.

NOTE:

●

Hold the sides of the connector, push in button and pull out
the tube.

●

If the connector and the tube are stuck together, push and pull
several times until they start to move. Then disconnect them
by pulling.

CAUTION:

●

The tube can be removed when the button are completely depressed. Do not twist it more than
necessary.

●

Do not use any tools to remove the quick connector.

●

Keep the resin tube away from heat. Be especially careful when welding near the tube.

●

Prevent acid liquid such as battery electrolyte etc. from getting on the resin tube.

●

Do not bend or twist the tube during installation and removal.

●

To keep clean the connecting portion and to avoid damage
and foreign materials, cover them completely with plastic
bags or something similar.

7.

Using a lock ring wrench, remove the lock ring.

8.

Remove fuel level sensor unit.

CAUTION:

●

Do not bend the float arm during removal.

●

Avoid impacts such as falling when handling components.

PBIC0709E

PBIC0713E

PBIC0240E

SFE648AA
