TIMING BELT

7.

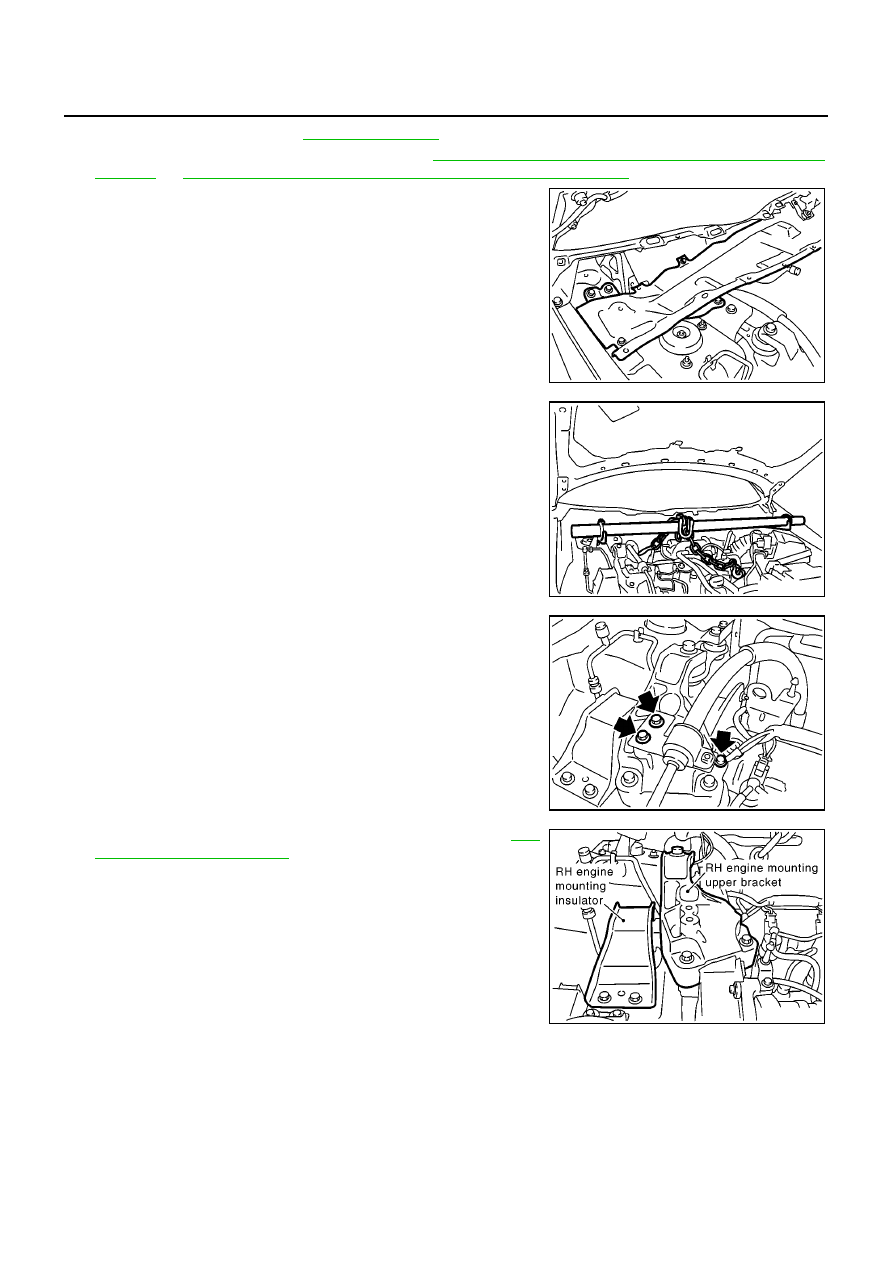

Remove baffle plate. Refer to

EM-150, "OIL PAN"

.

8.

Remove wiper arms and wiper motor. Refer to

WW-12, "Removal and Installation for Wiper Motor and

Linkage"

or

WW-33, "Removal and Installation for Wiper Motor and Linkage"

(with rain sensor).

9.

Remove bracket as shown.

10. Set the engine support bar and chain (commercial service tool)

or suitable tool, and secure the engine in position.

●

Support bottom of engine by setting a manual lift table caddy
(commercial service tool) or equivalently tool.

CAUTION:

Put a piece of wood or something similar as the support-
ing surface, secure a completely stable condition.

11. Remove power steering pump bracket mounting bolt and move

the piping.

12. Remove ground cable.

13. Remove RH engine mounting upper bracket bolts. Refer to

EM-

164, "ENGINE ASSEMBLY"

.

14. Remove RH engine mounting insulator.

MBIB0977E

MBIB0964E

MBIB0965E

MBIB0966E

TIMING BELT

EM-159

[F9Q]

C

D

E

F

G

H

I

J

K

L

M

A

EM

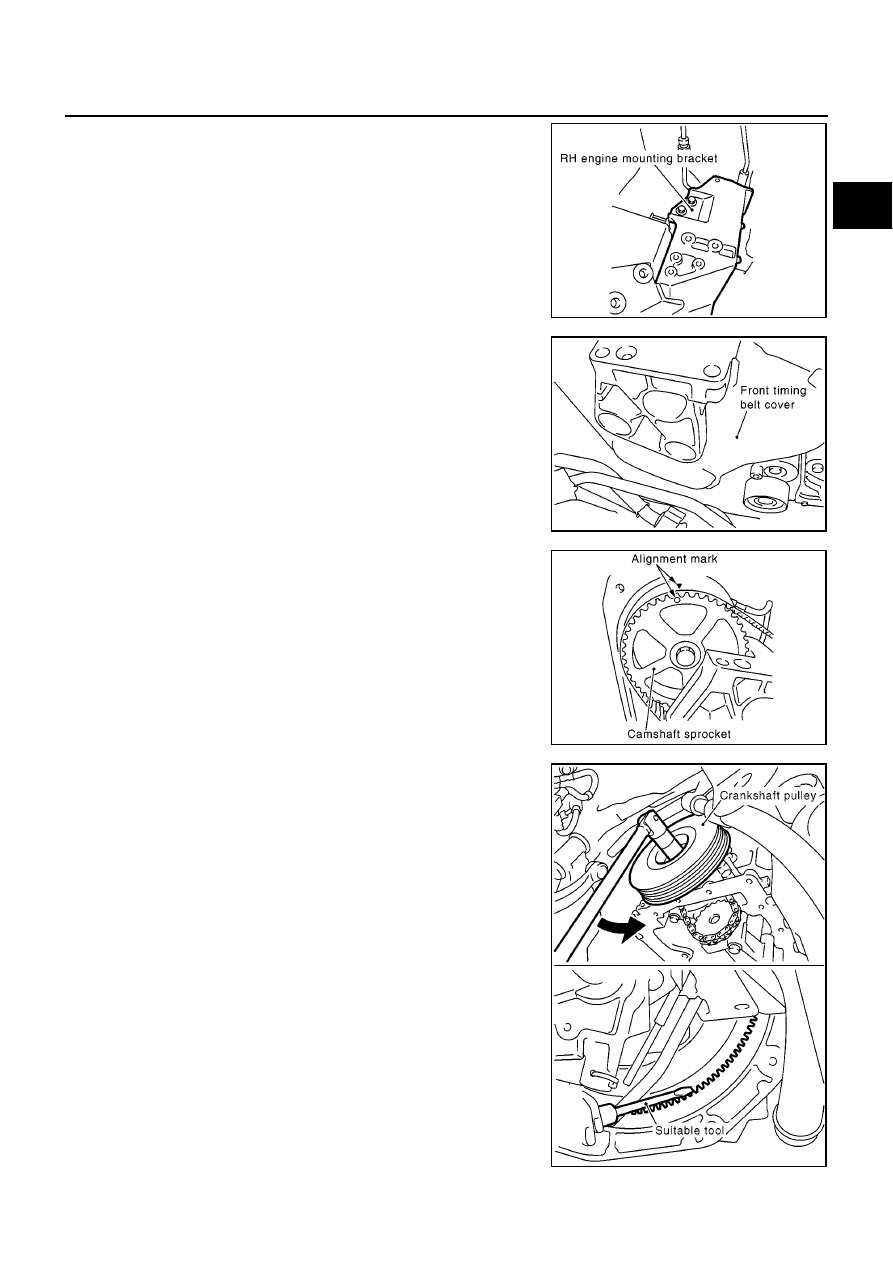

15. Remove RH engine mounting bracket.

16. Remove front timing belt cover.

17. Obtain compression TDC of No.1 cylinder as follows:

a.

Rotate crankshaft pulley clockwise direction at the timing end.

b.

Once the mark on the camshaft pulley is located half a cog
before the protecting metal sheet push on the TDC setting and
[KV113B0280 (Mot. 1054)] until camshaft is lifted.

18. Remove crankshaft pulley as follows:

NOTE:
Use a pencil to mark the lower timing housing opposite the mark
on the camshaft pulley.

●

Loosen the crankshaft pulley fixing bolts and pull crankshaft
pulley with both hands to remove it. (At this time set a suitable
tool to ring gear so that crankshaft cannot rotate.)

CAUTION:

●

Be careful not to damage the signal plate teeth.

●

Do not remove fixing bolts. Keep loosened fixing bolts
in place to protect removed crankshaft pulley from
dropping.

MBIB0967E

MBIB0968E

MBIB0978E

MBIB0969E

EM-160

[F9Q]

TIMING BELT

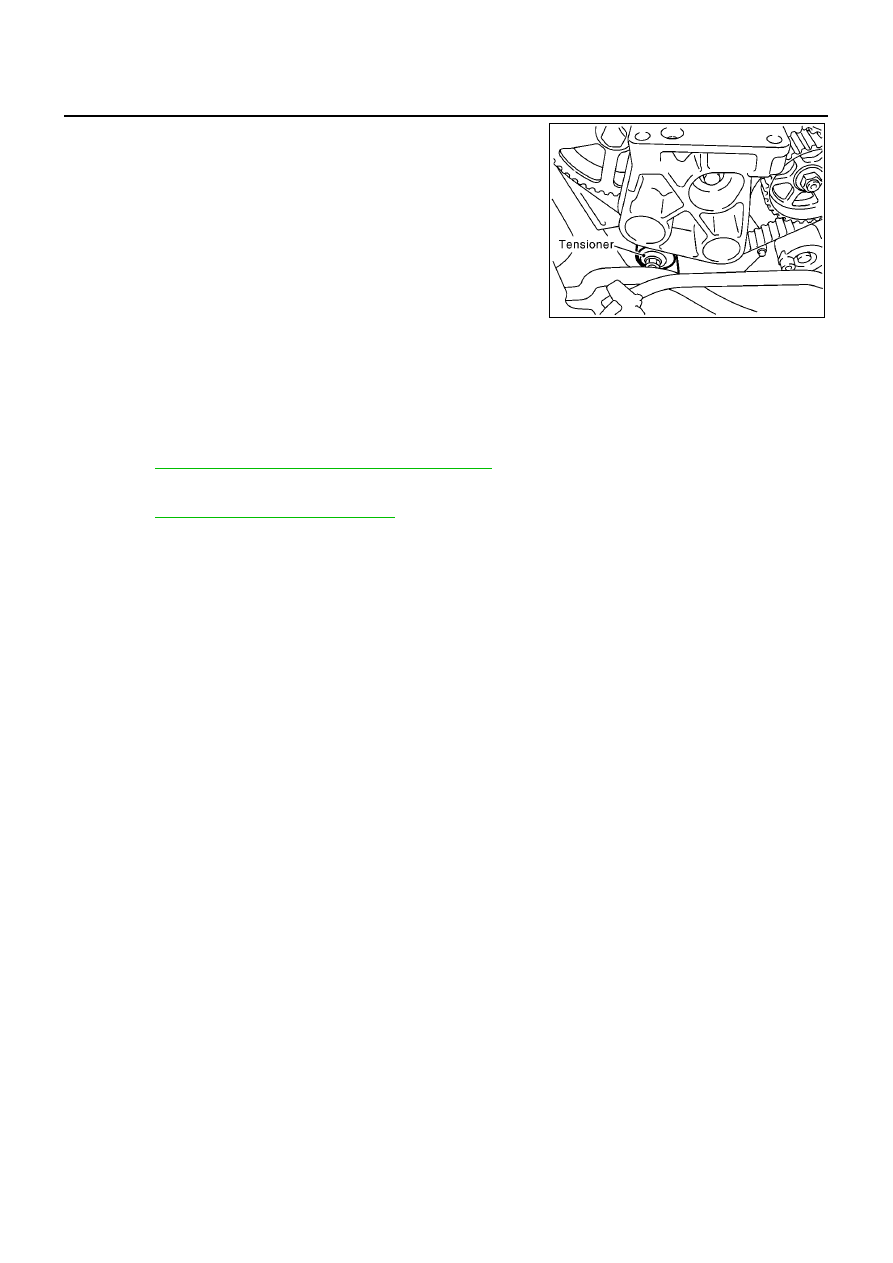

19. Slacken the timing belt by loosening the bolt of tensioner, then

remove timing belt.

20. Remove crankshaft sprocket.

21. If necessary, remove front cover.

INSTALLATION

●

Install in the reverse order of removal paying attention to the following.

Front cover

●

Refer to

EM-203, "INSTALLATION OF LOWER ENGINE"

.

Timing Belt

●

Refer to

EM-213, "TIMING ADJUSTMENT"

.

MBIB0970E

CYLINDER HEAD

EM-161

[F9Q]

C

D

E

F

G

H

I

J

K

L

M

A

EM

CYLINDER HEAD

PFP:11041

Removal and Installation

EBS00SKC

CAUTION:

Apply new engine oil to parts marked in illustration before installation.

REMOVAL

1.

Remove the following parts.

●

Battery ground cable

●

Undercover

●

RH front wheel

2.

Remove right side splash cover.

3.

Remove engine room cover. Refer to

EM-141, "ENGINE ROOM COVER"

.

4.

Drain engine coolant. Refer to

CO-25, "Changing Engine Coolant"

.

CAUTION:

Perform when engine is cold.

5.

Remove air inlet tube from intake manifold. Refer to

EM-145, "CHARGE AIR COOLER"

.

MBIB0971E

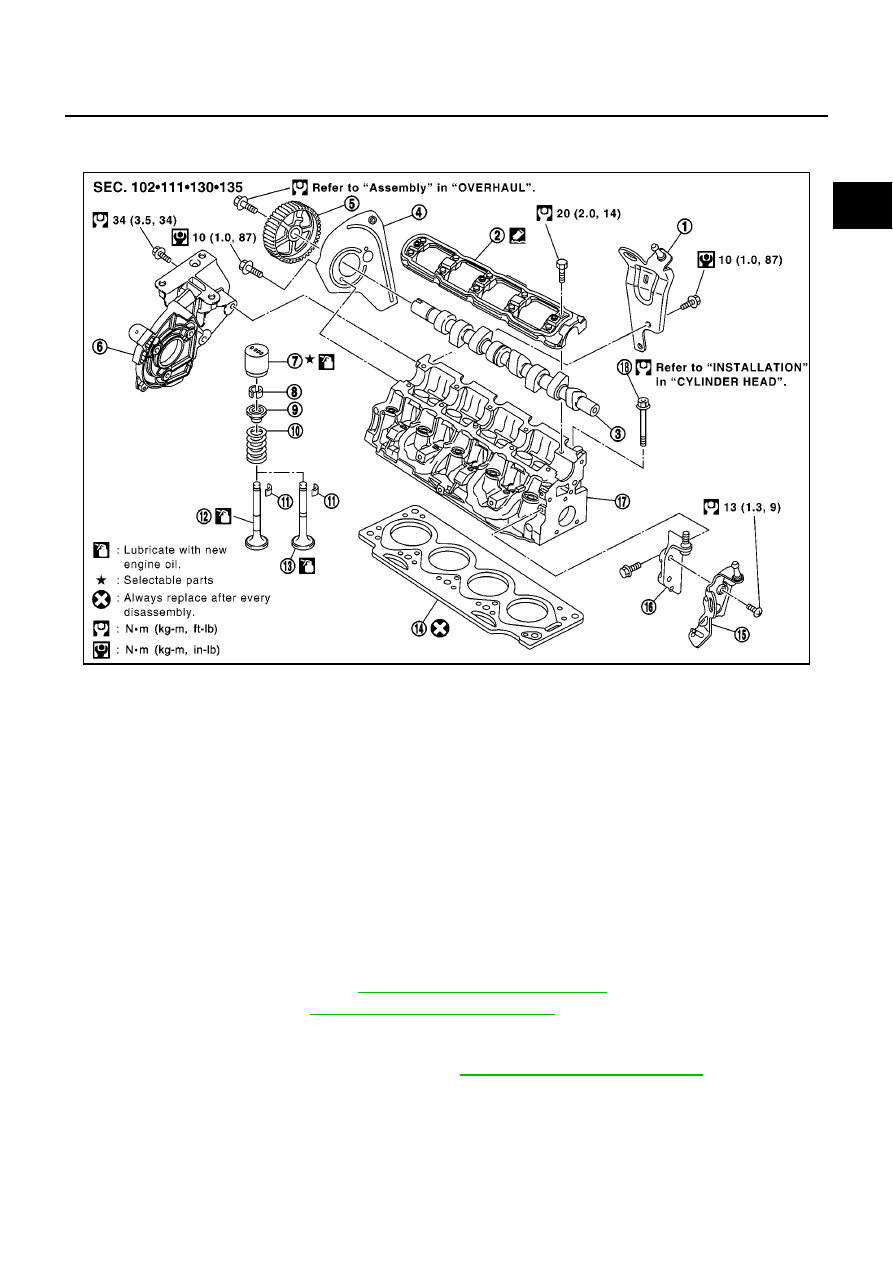

1.

Front engine slinger

2.

Camshaft bearing beam

3.

Camshaft

4.

Timing belt rear cover

5.

Camshaft sprocket

6.

Cylinder head suspended bracket

7.

Shim

8.

Valve rotator

9.

Valve spring retainer

10. Valve spring

11.

Valve cotter

12. Exhaust valve

13. Intake valve

14. Cylinder head gasket

15. Rear engine slinger

16. Engine cover bracket

17. Cylinder head

18. Cylinder head bolt
