PRECAUTIONS

●

After any operation, maku sure that there are no diesel leaks. Run the engine at idle speed until the
engine cooling fan start up, then accelerate several times with no load.

CAUTION:

The engine must not run with diesel containing more than 10% diester.
The system injects the diesel fuel into the engine at a pressure of up to 135,042 kPa (1,350 bar, 1,377 kg/cm

2

, 19,581 psi). Before any intervention, check that the injector rail is depressurized.
It is absolutely vital that you observe the tightening torque:

●

of the high-pressure pipes

●

of the cylinder head injector

●

of the pressure sensor.

When the high-pressure pump, injectors and high pressure supply, output and return unions are removed or
repaired, all openings should be installed with new blanking plugs of the correct size to prevent contamination
interning.

WARNING:

All pipes removed must be replaced.
When replacing the high pressure pipe, follow the method below:

●

remove the high pressure pipe, holding the filter rod on the injector with a lock-wrench

●

install anti-contamination plugs

●

loosen the high pressure rail

●

install the new high pressure pipe

●

offer up the unions by hand until they touch

●

tighten the high pressure rail mountings to torque

●

torque-tighten the union at the injector side

●

tighten the high pressure rail connection to torque

Dismantling the interior components of the pump is prohibited.
The fuel return pipe installed to the injectors must be replaced when it is removed.
The diesel temperature sensor cannot be removed. It is part of the fuel return rail.
Loosening a high pressure pipe connection when the engine is running is prohibited.

INSPECTION FOR NOISE, VIBRATION AND HARSHNESS (NVH) TROUBLESHOOTEING

Do not start and run the engine when the drive belt is not properly installed. Running the engine in such condi-
tions may damage the pulley (damper pulley).

PREPARATION

EM-131

[F9Q]

C

D

E

F

G

H

I

J

K

L

M

A

EM

PREPARATION

PFP:00002

Special Service Tools

EBS00SB7

NISSAN tool number
(RENAULT tool No.)
Tool name

Description

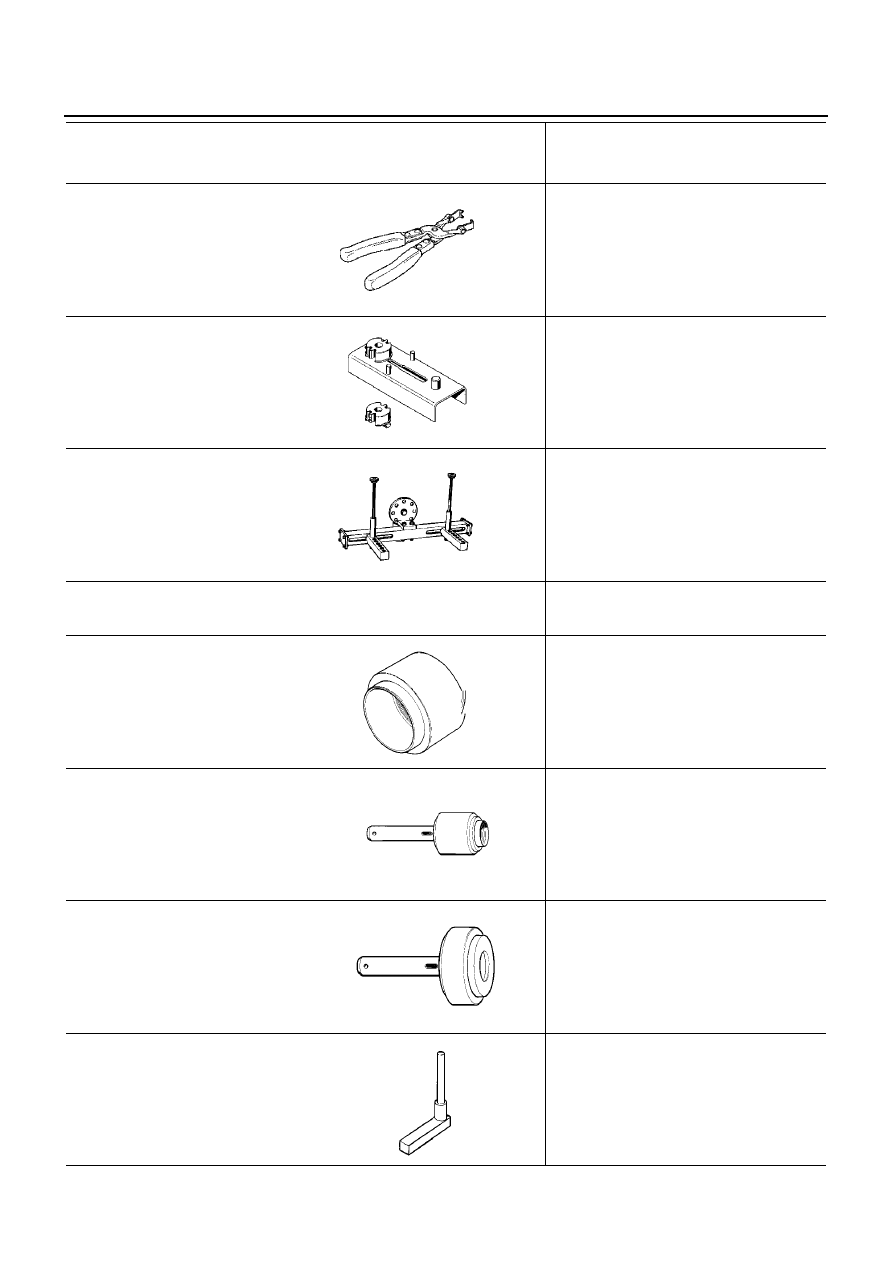

KV113B0020
(Emb. 880)
Sliding hammer

Pin extractor

KV113B0030
(Mot. 11)
Crankshaft bearing remover

Crankshaft bearing extractor

KV113B0040
(Mot. 251-01)
Dial gauge stand set

Gauge stand used with KV113B0050 (Mot.
252-01)

KV113B0050
(Mot. 252-01)
Dial gauge stand set

Thrust plate for measuring the protrusion of
cylinder liners, used with KV113B0040 (Mot.
251-01)

KV113B0060
(Mot. 582-01)
Ring gear stopper

Flywheel immobilizing tool

KV113B0070
(Mot. 792-03)
Engine sub-attachment

Engine mounting plate for engine stand [with
KV113B0420 (Mot. 995)]

KV113B0080
(Mot. 799-01)
Camshaft pulley holder

Tool for locking sprockets for the toothed
timing belt

MBIB0358E

MBIB0359E

MBIB0360E

MBIB0361E

MBIB0363E

MBIB0707E

MBIB0368E

EM-132

[F9Q]

PREPARATION

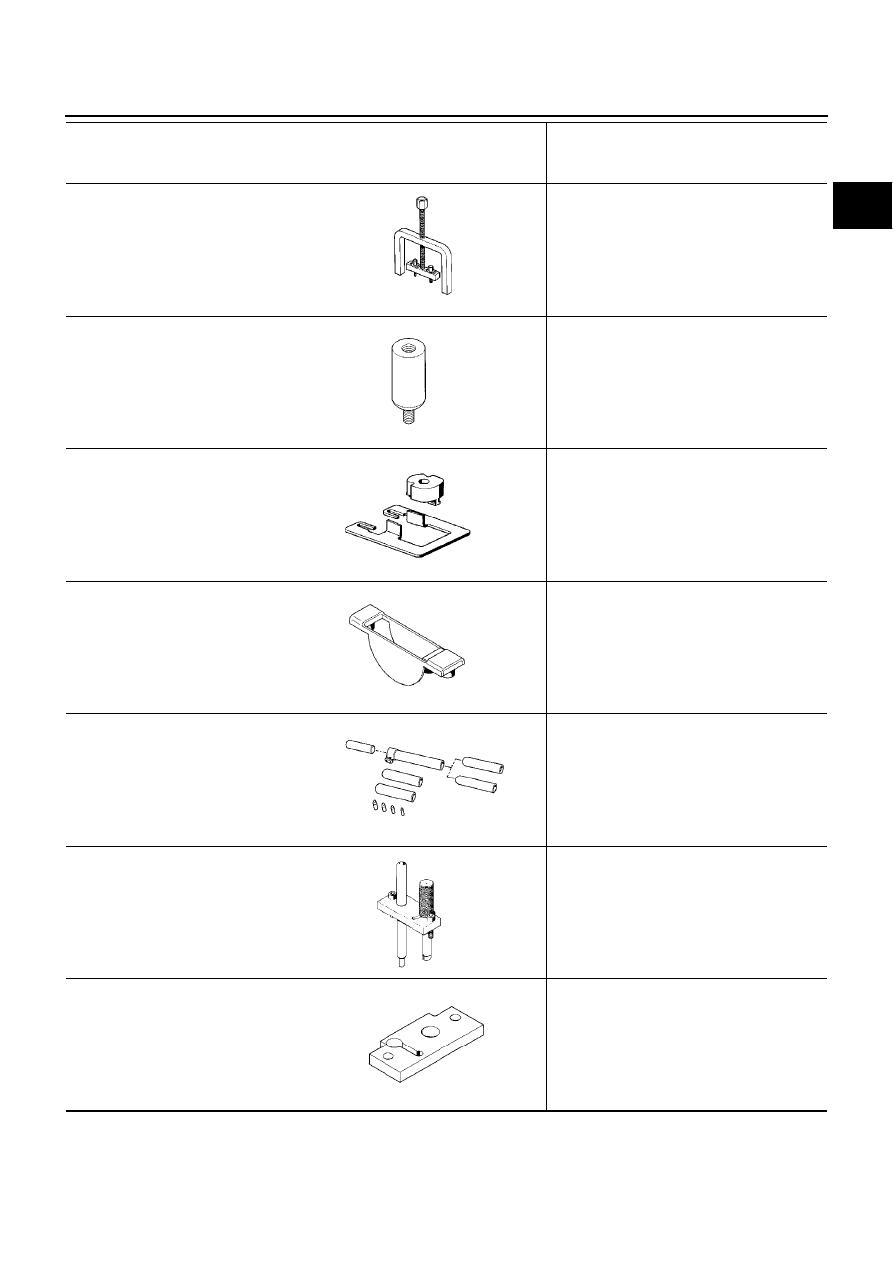

KV113B0090
(Mot. 1335)
Valve seal remover

Tool for removing valve stem seals

KV113B0140
(Mot. 1492)
Bearing assembling set

Tool for installing connecting rod bearing
shells

KV113B0200
(Mot. 1573)
Cylinder head stand

Cylinder head support

KV113B0240
(Rou. 15-01)
Shaft protector

Internal shaft protector 16 mm (0.63 in) dia.

KV113B0250
(Mot. 988-02)
Seal drift

Tool for installing the camshaft seal at the
timing end

KV113B0260
(Mot. 990-03)
Seal drift

Tool for installing crankshaft seal, timing end

KV113B0270
(Mot. 991-01)
Seal drift

Tool for installing crankshaft seal, flywheel
end

KV113B0280
(Mot. 1054)
TDC set rod

TDC setting rod

NISSAN tool number
(RENAULT tool No.)
Tool name

Description

MBIB0370E

MBIB0374E

MBIB0380E

MBIB0691E

MBIB0692E

MBIB0693E

MBIB0694E

PREPARATION

EM-133

[F9Q]

C

D

E

F

G

H

I

J

K

L

M

A

EM

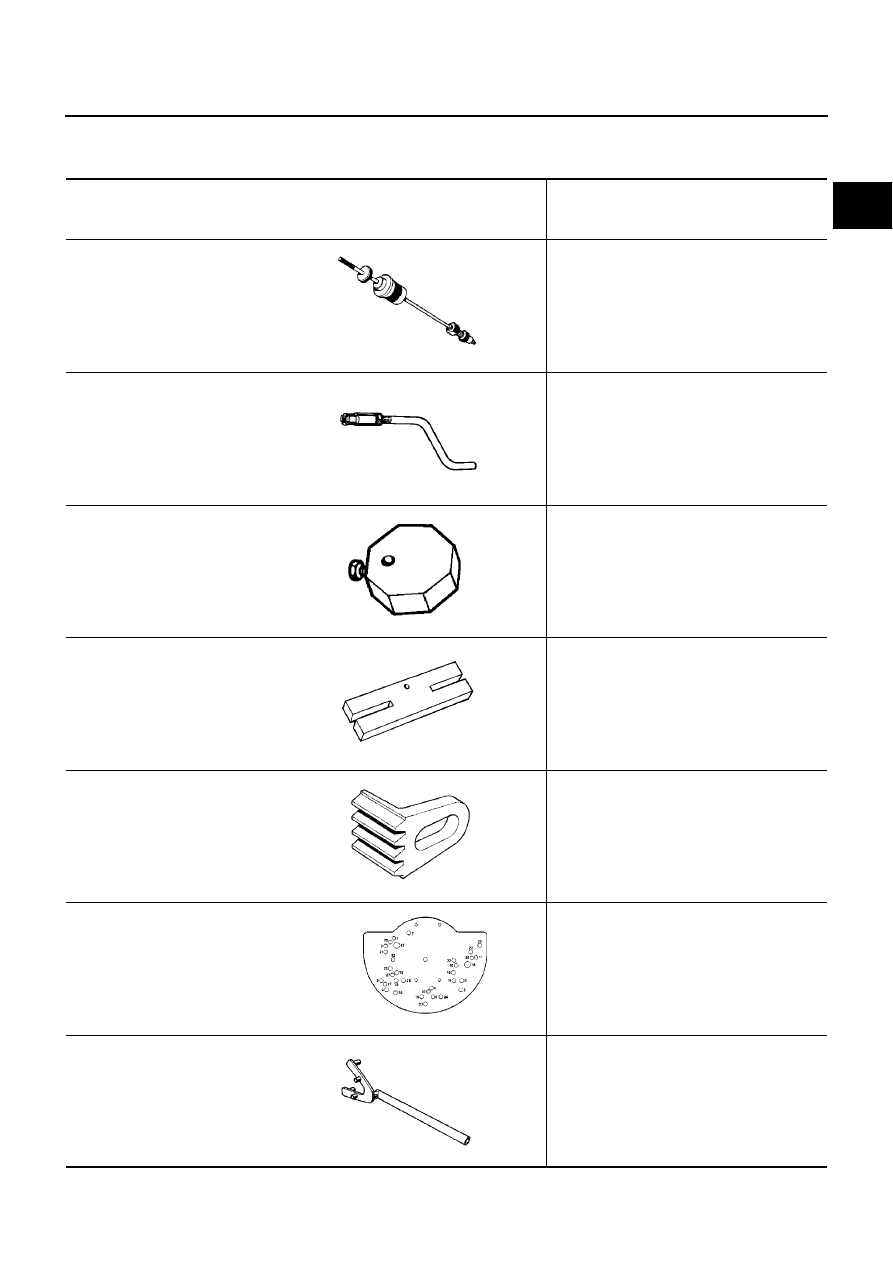

KV113B0290
(Mot. 1423)
Puller

Tool for removing the crankshaft bearing cap

KV113B0300
(Mot. 1485)
KV113B0120
(Mot. 1485-01)
Oil jet remover

Tool for removing oil jet

KV113B0310
(Mot. 1492-01)
Bearing assembling adapter

Adaptation kit for installing the separable
connecting rod bearing shells

KV113B0320
(Mot. 1493)
Bearing insert

Tool for installing main bearing shells

KV113B0330
(Mot. 1511)
Valve seal drift

Tool for installing valve stem seals

KV113B0340
(Mot. 1516)
Oil jet insert

Tool for installing oil jet orientated at 5

°

KV113B0350
(Mot. 1516-01)
Oil jet plate

Plate for installing oil jet orientated at 3

°

[addition to KV113B0340 (Mot. 1516)]

NISSAN tool number
(RENAULT tool No.)
Tool name

Description

MBIB0696E

MBIB0372E

MBIB0375E

MBIB0376E

MBIB0697E

MBIB0698E

MBIB0699E
