Nissan Primera P12. Manual - part 426

EM-50

[YD]

FUEL PUMP

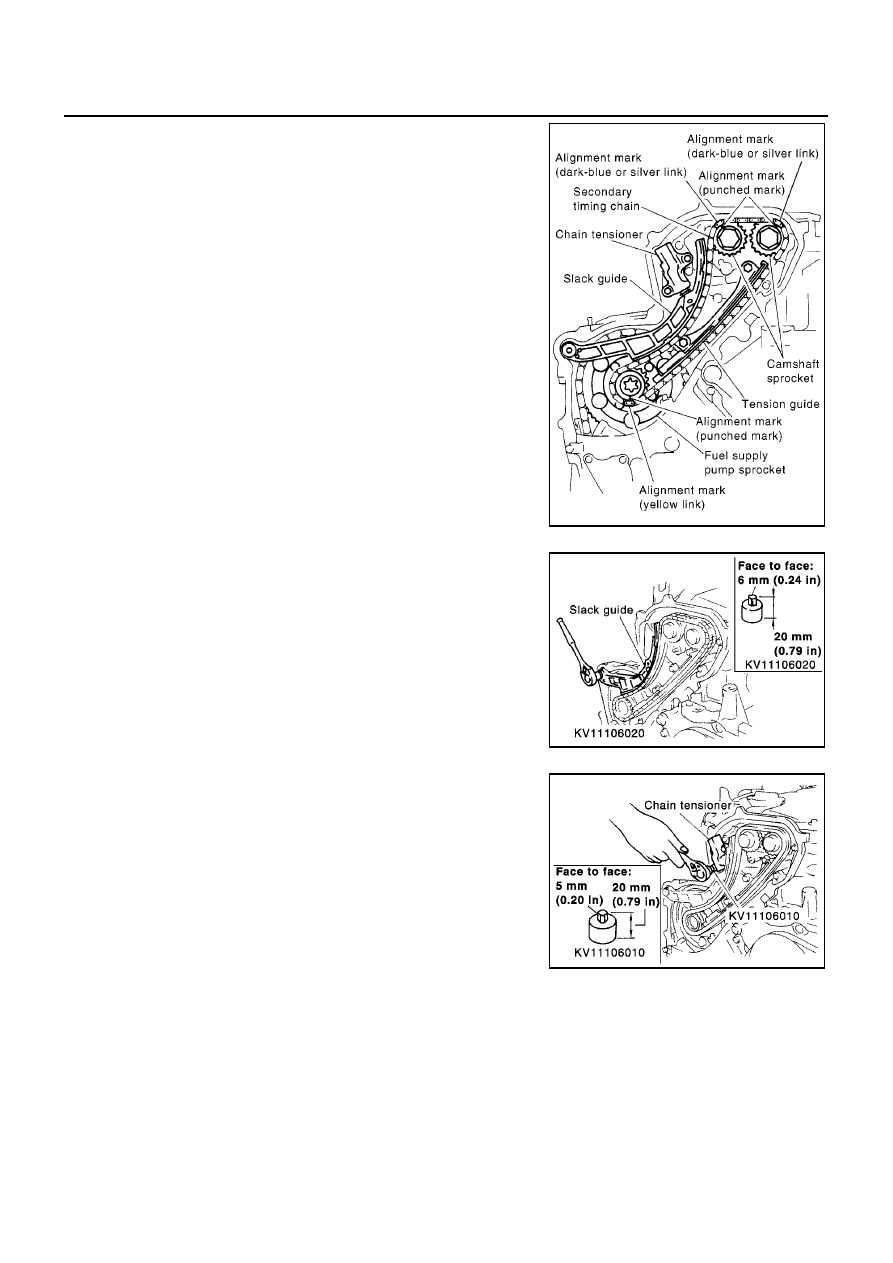

13. Install secondary timing chain.

●

When installing, match the alignment marks on sprockets with
color coded alignment marks (colored links) on the chain.

14. Install timing chain tension guide.

●

The upper bolt has a longer shank than the lower bolt.

15. Using a hexagon-head wrench [face to face 6 mm (0.24 in)

SST], install timing chain slack guide.

16. Install chain tensioner.

a.

Push the plunger of the chain tensioner. While holding it with a
push pin, install the chain tensioner.

b.

Using a hexagon-head wrench [face to face 5 mm (0.20 in)
SST], tighten bolts.

c.

Pull out the push pin. holding the plunger.

●

Check again that the alignment marks on the sprockets
and the colored alignment marks on the timing chain are
aligned.

MBIA0030E

SBIA0228E

SBIA0227E

FUEL PUMP

EM-51

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

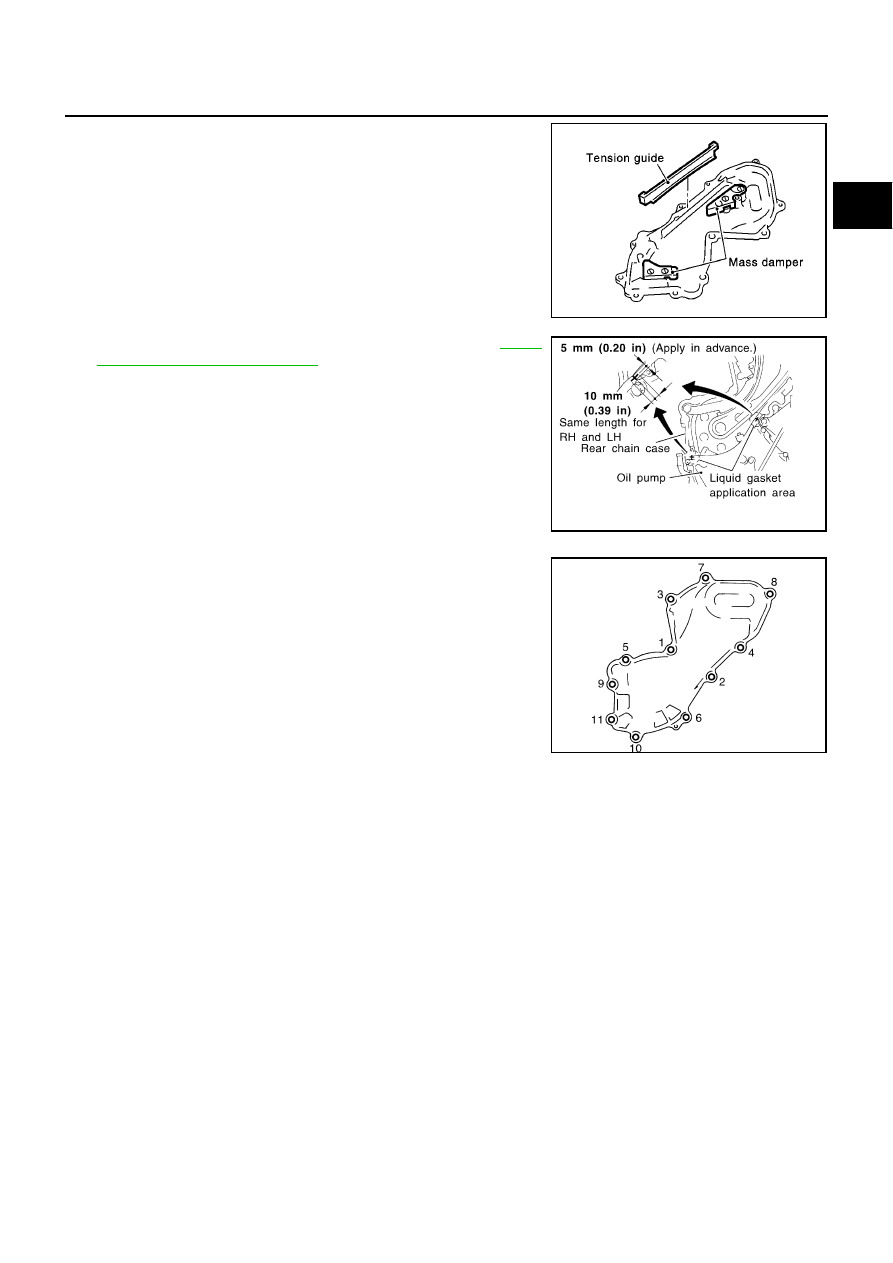

17. Install front chain case.

a.

Install tension guide on the back surface of front chain case.

●

Hold front chain case vertically when installing. Tension guide
may come off if front chain case is tilted.

b.

Apply Genuine Liquid Gasket or equivalent (Refer to

EM-6,

"Precautions for Liquid Gasket"

.) on both ends of arched area

(locations where rear chain case is adjoined) as shown in the
figure.

c.

Install front chain case.

●

When installing, align dowel pin on oil pump case with the pin
hole.

●

Install No. 6, 10 and 11 bolts with the rubber washer to the
front chain case.

d.

Tighten fixing bolts in the numerical order shown in the figure.

e.

After tightening all the bolts, re-tighten in the same order.

18. Install injection tube center.

19. Install the harness connector to fuel pump.
20. Install fuel hoses to fuel pump.

21. Hereafter, install in the reverse order of removal.

SBIA0189E

JEF370Y

JEM121G

EM-52

[YD]

ROCKER COVER

ROCKER COVER

PFP:13264

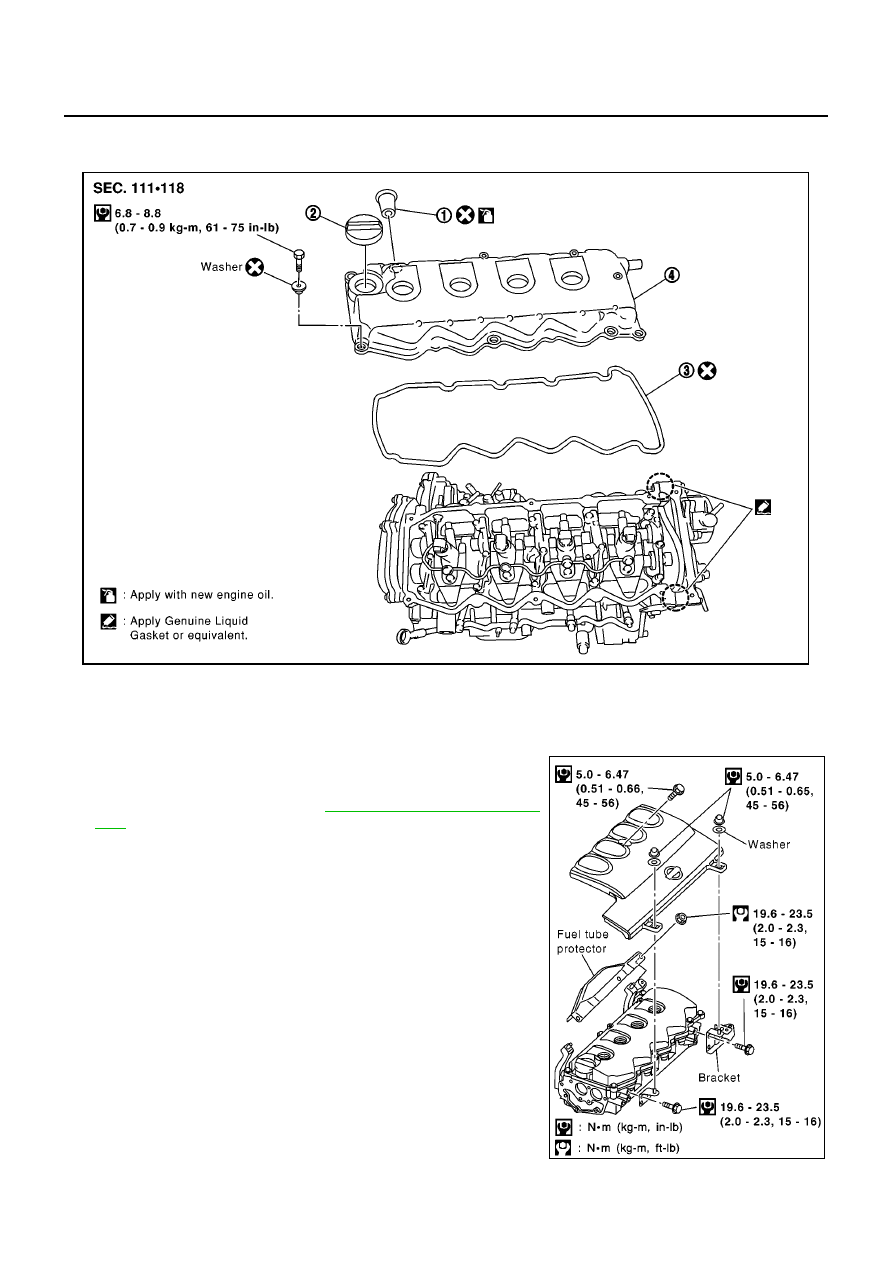

Removal and Installation

EBS00SNV

REMOVAL

1.

Remove engine cover. Refer to the figure at right.

2.

Remove harness connector from fuel injector.

3.

Remove injection tube. Refer to

EM-39, "Removal and Installa-

tion"

.

PBIC0760E

1.

Nozzle oil seal

2.

Oil filler cap

3.

Gasket

4.

Rocker cover

MBIA0018E

ROCKER COVER

EM-53

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

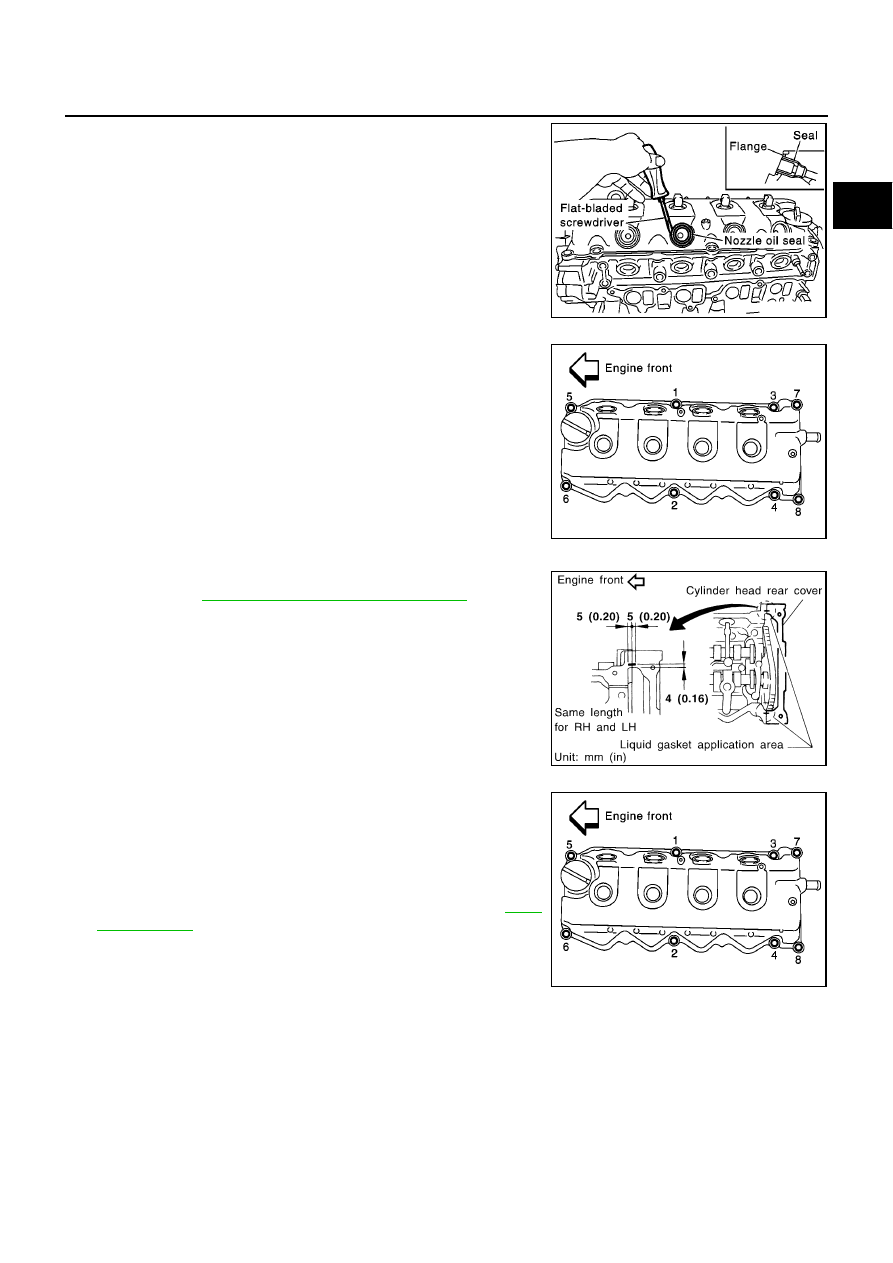

4.

Remove fuel injector oil seal.

●

Using a slotted screwdriver, pry flange to remove oil seal.

5.

Remove rocker cover.

●

Loosen holding bolts in the reverse order of that shown in the
figure and remove.

INSTALLATION

1.

Apply 3.0 mm (0.118 in) dia. of Genuine Liquid Gasket or equiv-
alent (Refer to

EM-6, "Precautions for Liquid Gasket"

.) on loca-

tions shown in the figure.

2.

Tighten holding bolts in the numerical order shown in the figure.

●

Re-tighten to the same torque in the same order as above.

3.

Install nozzle oil seal.

●

Insert it straight until flange fully contacts cylinder head.

4.

Install remaining parts in reverse order removal.

5.

Before starting engine, bleed air from fuel piping. Refer to

FL-5,

"Air Bleeding"

.

INSPECTION AFTER INSTALLATION

Start engine and increase engine speed to check for fuel leak.

PBIC0944E

SBIA0175E

JEM248G

SBIA0175E
