Nissan Primera P12. Manual - part 421

EM-30

[YD]

OIL PAN AND OIL STRAINER

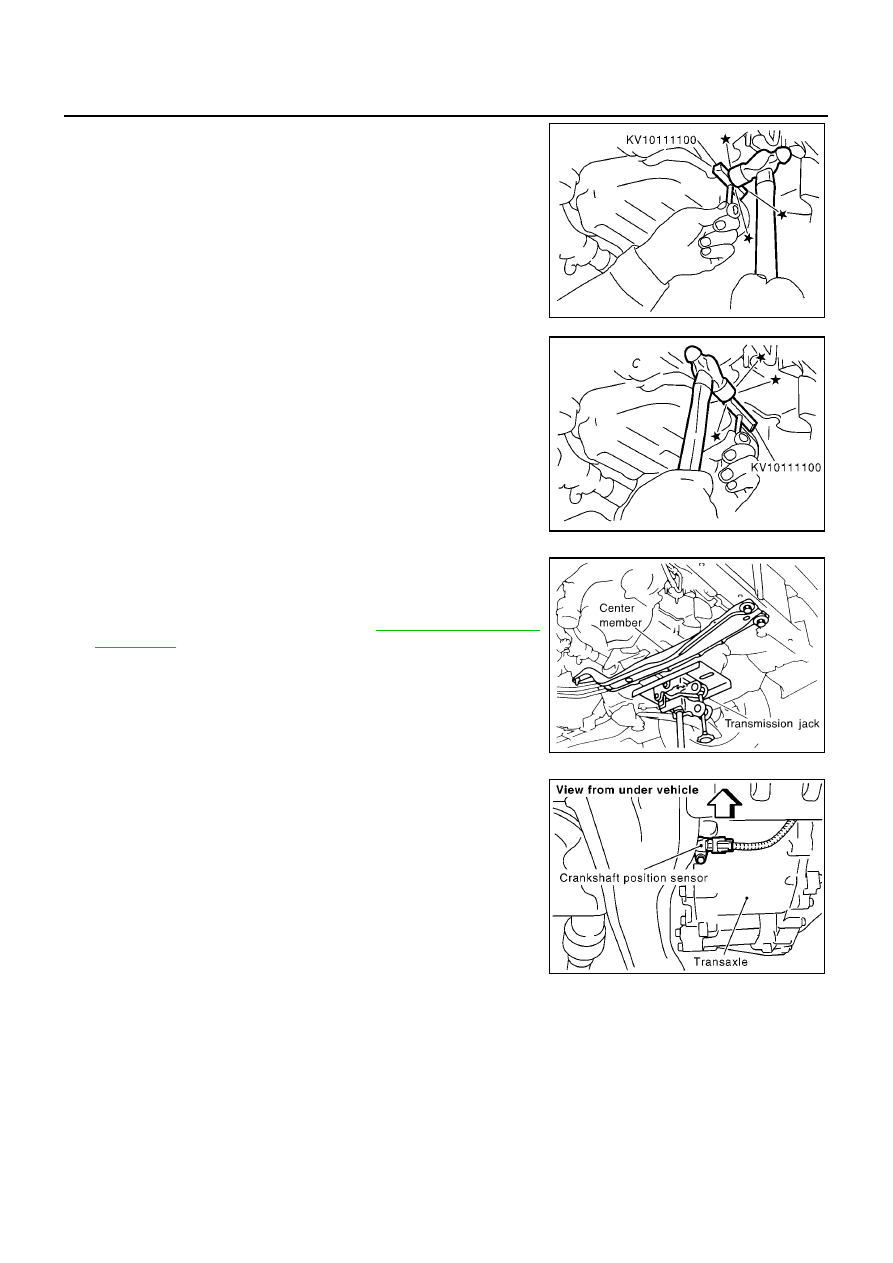

5.

Remove lower oil pan.

a.

Insert Tool between upper oil pan and lower oil pan.

●

Be careful not to damage aluminum mating surface.

●

Do not insert screwdriver, or oil pan flange will be
deformed.

b.

Slide Tool by tapping on the side of the Tool with a hammer.

c.

Remove lower oil pan.

6.

Remove oil strainer.

7.

Remove front exhaust tube and its support.

8.

Set a suitable transmission jack under transaxle and hoist
engine with engine slinger. Refer to

EM-89, "Removal and

Installation"

.

9.

Remove front and rear engine mounting nuts and bolts.

10. Remove center member.

11. Remove crankshaft position sensor from transaxle.

12. Remove rear plate cover.

SEM544G

SEM545G

JEM553G

MBIA0048E

OIL PAN AND OIL STRAINER

EM-31

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

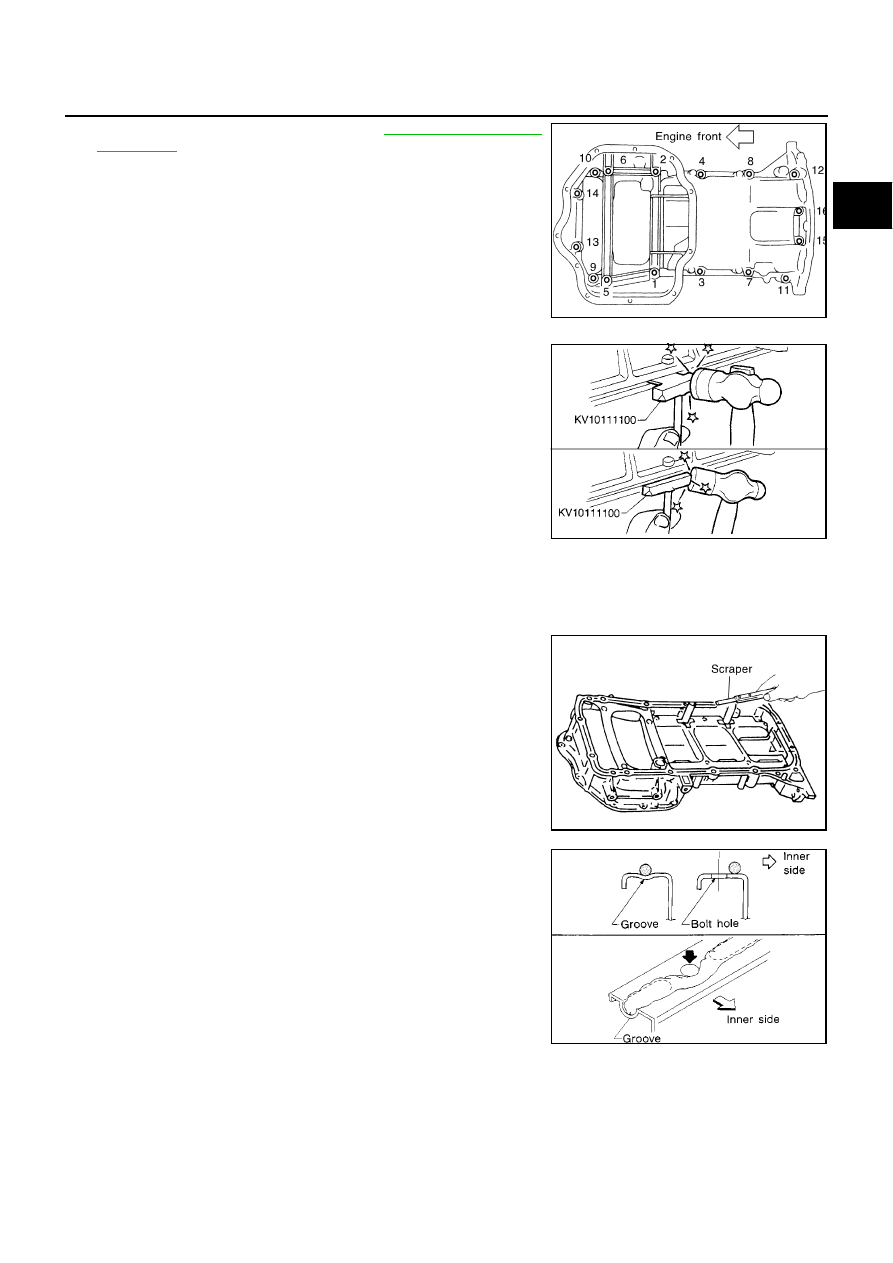

13. Remove catalyst rear diffuser. Refer to

EM-22, "Removal and

Installation"

.

14. Loosen bolts in reverse order of illustration to remove upper oil

pan.

15. Remove four engine - to - transaxle bolts using a universal

socket. (Commercial Service Tool).

16. Remove upper oil pan.

●

Insert Tool (Seal cutter) between upper oil pan and cylinder
block. Slide tool by tapping on the side of the tool with a ham-
mer. Remove oil pan.

●

Be careful not to damage aluminum mating surface.

●

Do not insert screwdriver, or oil pan flange will be
deformed.

●

Be careful to prevent No.15 and 16 bolts from falling into
transaxle case.

INSPECTION AFTER REMOVAL

Clean oil strainer if any object attached.

INSTALLATION

1.

Install upper oil pan in the order below.

a.

Use a scraper to remove old liquid gasket from mating surfaces.

●

Also remove old liquid gasket from mating surface of cyl-
inder block, front cover and lower oil pan.

●

Remove old liquid gasket from the bolt hole and thread.

b.

Apply a continuous bead of liquid gasket to mating surface of
aluminum oil pan.

●

Use Genuine Liquid Gasket or equivalent.

JEM116G

SEM365EA

JEM117G

SEM159F

EM-32

[YD]

OIL PAN AND OIL STRAINER

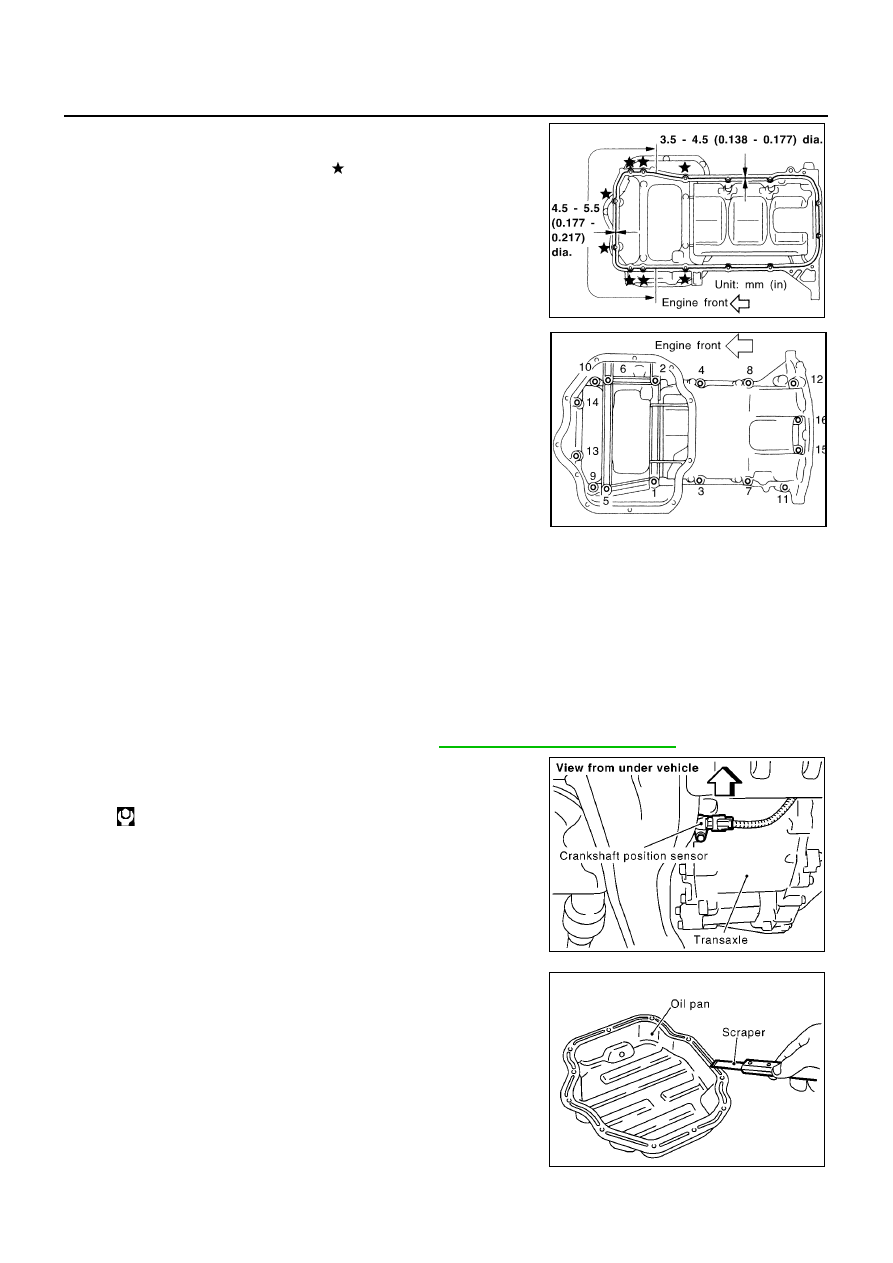

c.

Apply Genuine Liquid Gasket or equivalent to areas shown in
the figure.

●

At the 8 bolt holes marked

, liquid gasket should be

applied on the rims of the holes.

●

Be sure liquid gasket is 3.5 to 4.5 mm (0.138 to 0.177 in)
or 4.5 to 5.5 mm (0.177 to 0.217 in) wide. (Be careful that
the diameter of the liquid gasket bead is different around
the front.)

●

Attaching should be done within 5 minutes after coating.

d.

Install upper oil pan.

●

Tighten bolts in numerical order to specified torque.

●

Bolt dimensions vary depending on the installation location. Refer to the following and use appropriate
bolts.

●

The shank length under the bolt neck above is the length of the threaded part (pilot portion not
included).

2.

Install the four engine-to-transaxle bolts. Refer to

EM-29, "Removal and Installation"

.

3.

Install rear plate cover.

4.

Install A/C compressor bracket.

5.

Install drive belts.

6.

Install center member.

7.

install front and rear engine mounting insulator nuts and bolts.

8.

Install crankshaft position sensor.

9.

Install front exhaust tube and its support.

10. Install oil strainer.

11. Install lower oil pan.

a.

Use a scraper to remove old liquid gasket from mating surfaces.

●

Also remove old liquid gasket from mating surface of
upper oil pan.

JEM118G

JEM116G

M6 x 30 mm (1.18 in)

: Bolt No. 15, 16

M8 x 25 mm (0.98 in)

: Bolt No. 3, 4, 9, 10

M8 x 60 mm (2.36 in)

: Bolt No. 1, 2, 5, 6, 7, 8,

11, 12, 13, 14

: 57 - 65 N-m (5.9 - 6.7 kg-m, 43 - 48 ft-lb)

MBIA0048E

SEM493G

OIL PAN AND OIL STRAINER

EM-33

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

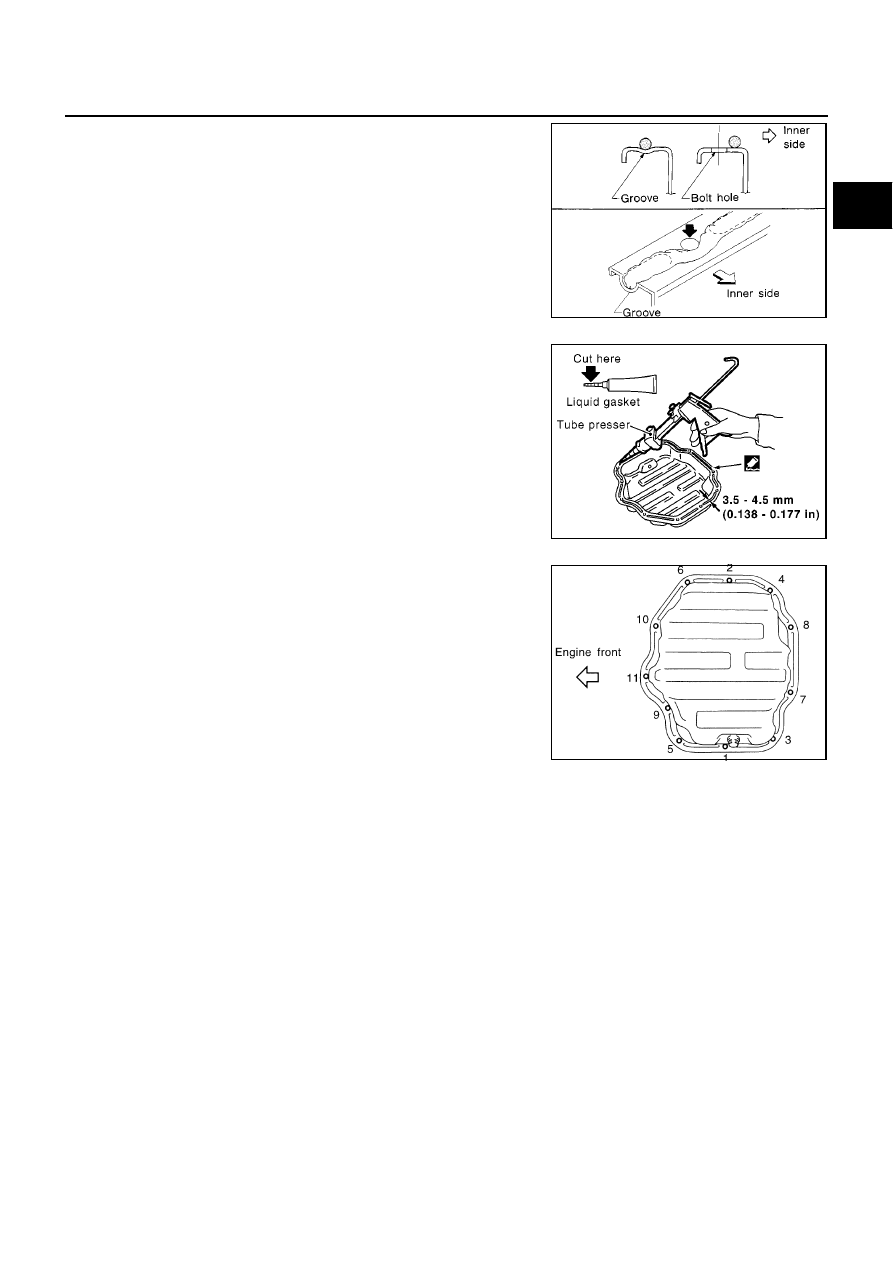

b.

Apply a continuous bead of liquid gasket to mating surface of
lower oil pan.

●

Use Genuine Liquid Gasket or equivalent.

●

Be sure liquid gasket is 3.5 to 4.5 mm (0.138 to 0.177 in)
wide.

●

Attaching should be done within 5 minutes after coating.

12. Install oil pan drain plug.

●

Refer to illustration of components parts for installation direc-
tion of washer.

13. Install in the reverse order of removal after this step.

●

Pour engine oil or start engine at least 30 minutes after
oil pan is installed.

INSPECTION AFTER INSTALLATION

Check for leakage of engine oil when engine is warmed.

SEM159F

SEM494G

JEM114G
