EM-14

[YD]

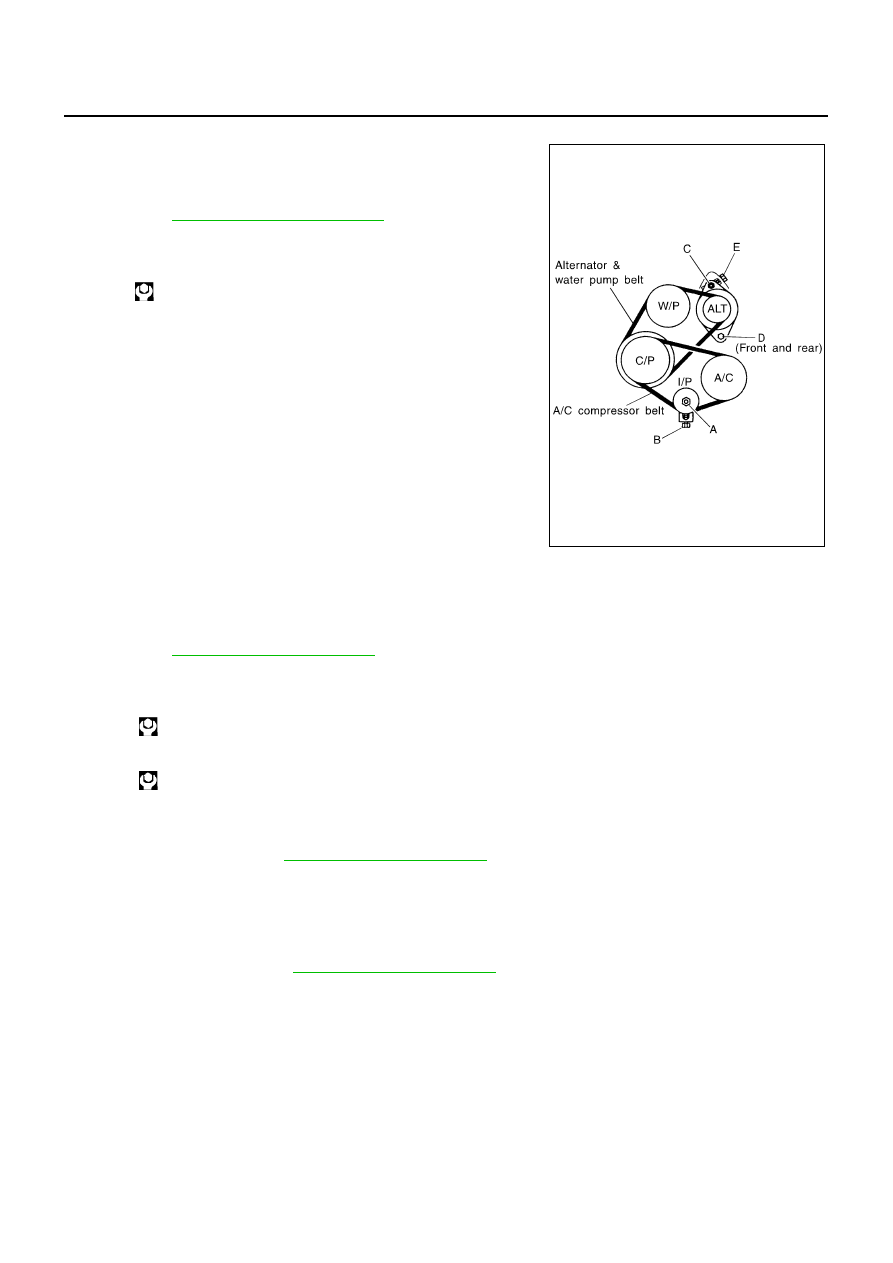

DRIVE BELTS

AIR CONDITIONER COMPRESSOR BELT

1.

Remove RH splash cover (with undercover attached).

2.

Loosen idler pulley lock nut (A).

3.

Turn adjusting bolt (B) to adjust.

●

Refer to

EM-13, "Checking Drive Belts"

.

4.

Tighten lock nut (A).

ALTERNATOR AND WATER PUMP BELT

1.

Loosen adjusting lock nut (C).

2.

Loosen alternator fixing bolts (D) (each on front and rear).

3.

Turn adjusting bolt (E) to adjust.

●

Refer to

EM-13, "Tension Adjustment"

.

4.

Tighten nut (C) and bolt (D) in this order.

Removal and Installation

EBS00SNH

REMOVAL

1.

Loosen each belt. Refer to

EM-13, "Tension Adjustment"

.

2.

Remove air conditioner compressor belt.

3.

Remove alternator and water pump belt.

INSTALLATION

1.

Install each belt on pulley in reverse order of removal.

2.

Adjust belt tension. Refer to

EM-13, "Tension Adjustment"

.

3.

Tighten nuts and bolts provided for adjustment to the specified torque.

4.

Check again that each belt tension is as specified.

Nut A:

: 31 - 39 N·m (3.1 - 4.0 kg-m, 23 - 28 ft-lb)

JEM251G

Nut C:

: 19 - 24 N·m (1.9 - 2.5 kg-m, 14 - 18 ft-lb)

Bolt D:

: 44 - 57 N·m (4.4 - 5.9 kg-m, 32 - 42 ft-lb)

AIR CLEANER AND AIR DUCT

EM-15

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

AIR CLEANER AND AIR DUCT

PFP:16500

Removal and Installation

EBS00SNI

REMOVAL

1.

Remove mass air flow sensor harness clamp.

2.

Remove harness connector from mass air flow sensor.

3.

Remove air duct, air cleaner case/ mass air flow sensor.

●

Add marks as necessary for easier installation.

4.

Remove mass air flow sensor from air cleaner case.

CAUTION:

Handle mass air flow sensor with following cares.

●

Do not shock it.

●

Do not disassemble it.

●

Do not touch its sensor.

INSTALLATION

1.

Attach each joint aligning marks put at removal. Screw clamps firmly.

2.

Install in the reverse order of removal.

CHANGING AIR CLEANER ELEMENT

1.

Remove air cleaner case.

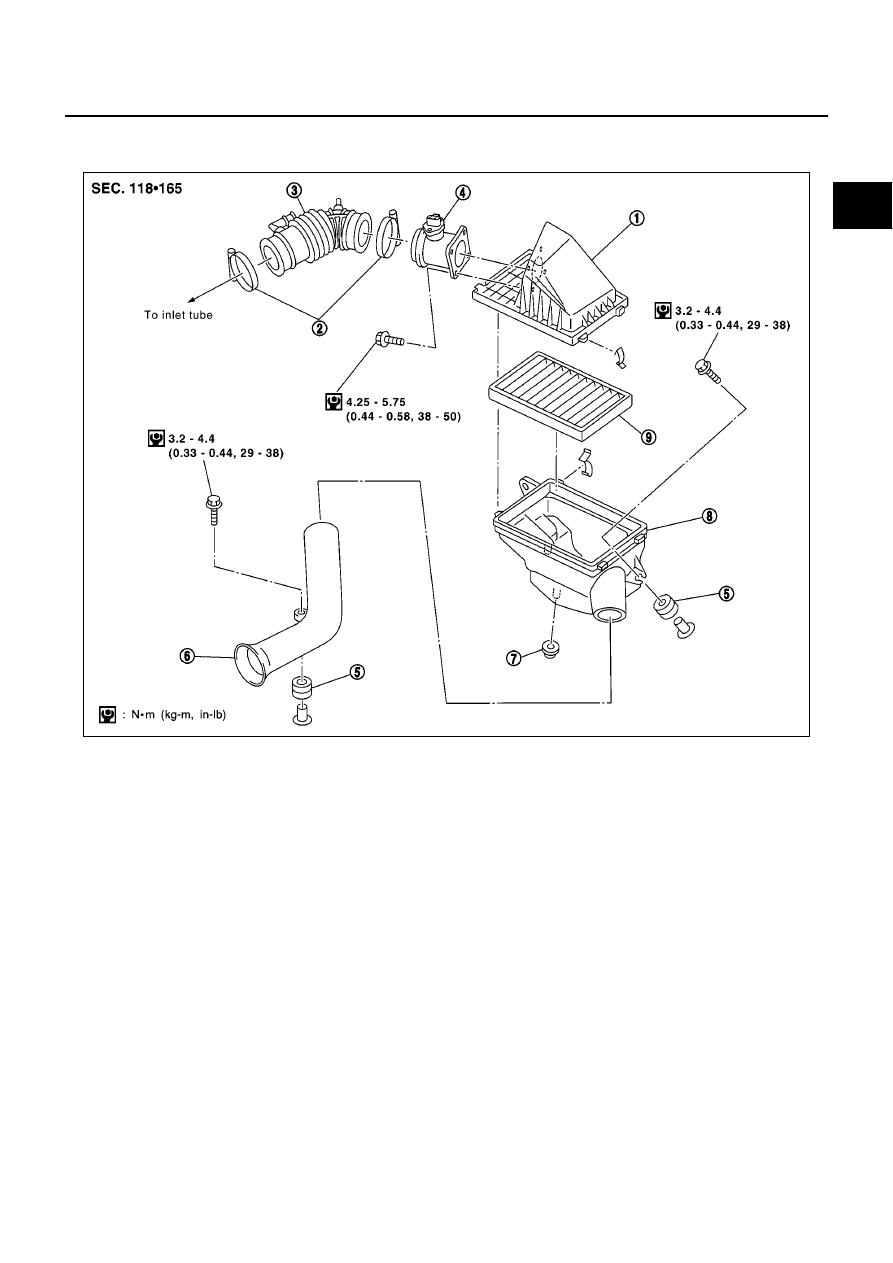

MBIA0084E

1.

Air cleaner case (upper)

2.

Clamp

3.

Air duct

4.

Mass air flow sensor

5.

Grommet

6.

Air duct side

7.

Mounting rubber

8.

Air cleaner case (lower)

9.

Air cleaner element

EM-16

[YD]

AIR CLEANER AND AIR DUCT

2.

Remove clips and lift up air cleaner upper case.

3.

Remove air cleaner element.

CHARGE AIR COOLER

EM-17

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

EM

CHARGE AIR COOLER

PFP:14461

Removal and Installation

EBS00SNJ

REMOVAL

1.

Remove front bumper.

2.

Remove battery and tray (with fusible link and fuse box).

3.

Remove air cleaner and air duct. Refer to

EM-15, "Removal and Installation"

.

4.

Remove air inlet hose and tube.

5.

Remove charge air cooler.

6.

Remove and install with bottom bracket as an assembly.

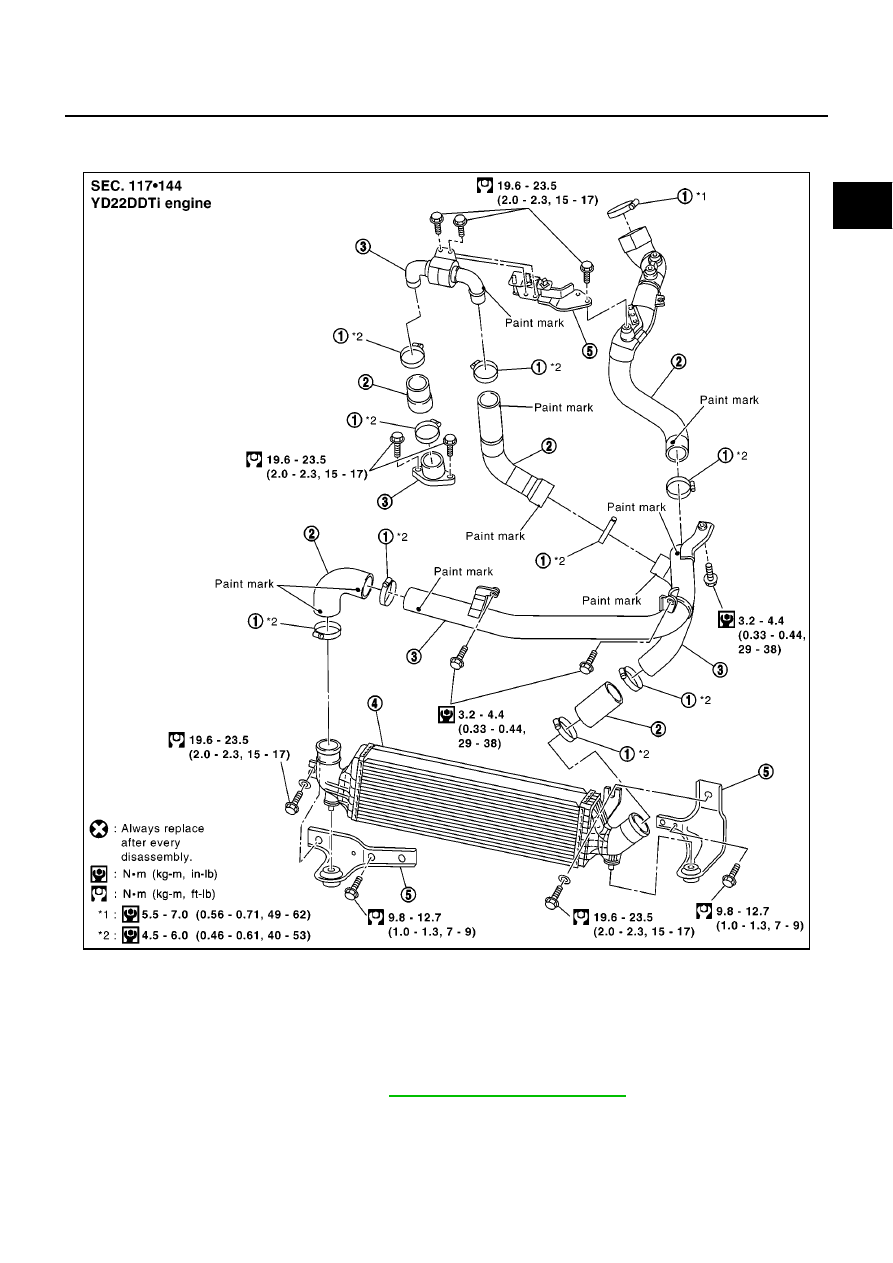

MBIA0085E

1.

Hose clamp

2.

Air inlet hose

3.

Air inlet tube

4.

Charge air cooler

5.

Bracket
