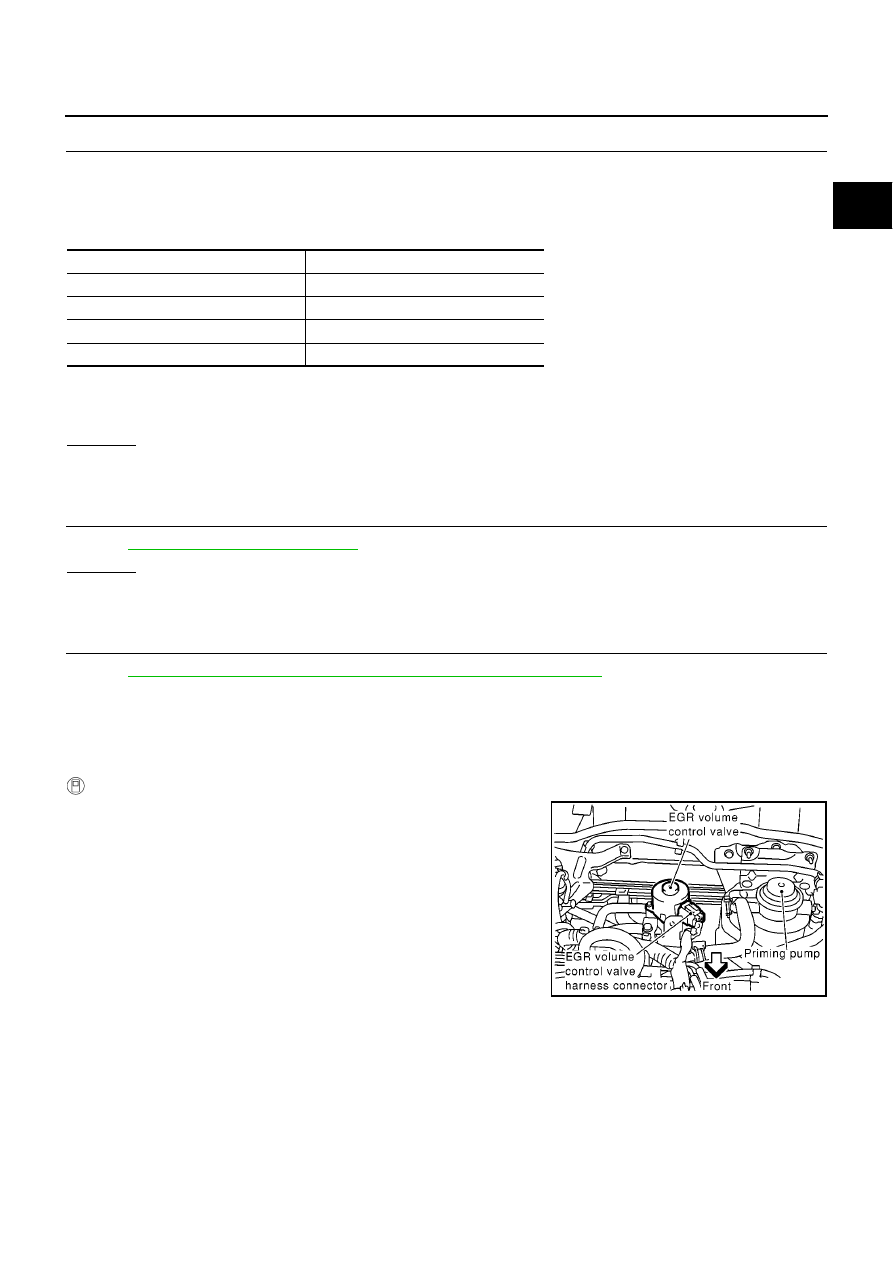

EGR VOLUME CONTROL SYSTEM

EC-625

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

7.

CHECK EGR VOLUME CONTROL VALVE OUTPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch OFF.

2.

Disconnect ECM harness connector.

3.

Check harness continuity between ECM terminals and EGR volume control valve terminals as follows.
Refer to Wiring Diagram.

4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 8.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

8.

CHECK EGR VOLUME CONTROL VALVE

Refer to

EC-625, "Component Inspection"

.

OK or NG

OK

>> GO TO 9.

NG

>> Replace EGR volume control valve.

9.

CHECK INTERMITTENT INCIDENT

Refer to

EC-408, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

Component Inspection

EBS015CO

EGR VOLUME CONTROL VALVE

With CONSULT-II

1.

Disconnect EGR volume control valve harness connector.

ECM terminal

EGR volume control valve terminal

25

1

26

6

27

3

28

4

Continuity should exist.

MBIB0088E

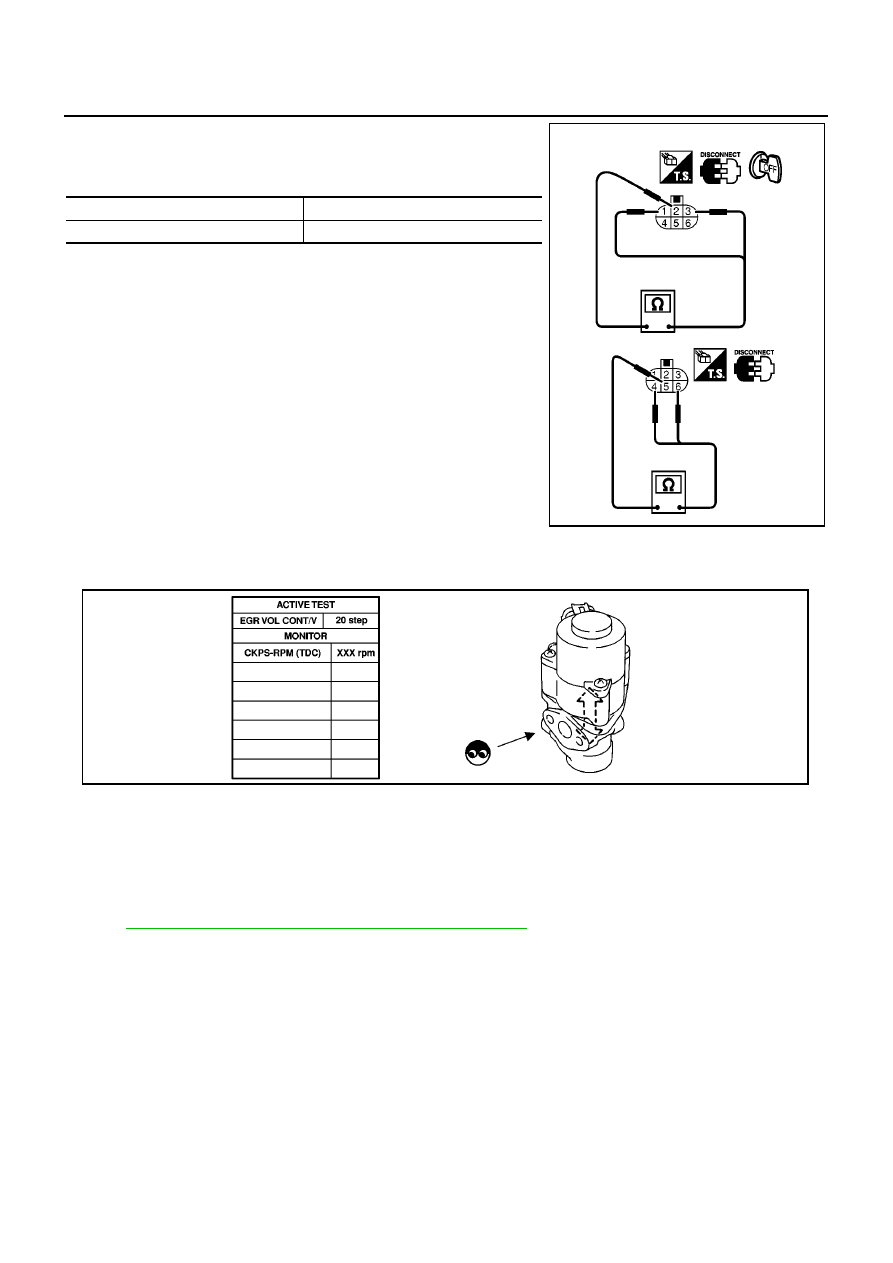

EC-626

[YD (WITHOUT EURO-OBD)]

EGR VOLUME CONTROL SYSTEM

2.

Check resistance between the following terminals.

●

terminal 2 and terminals 1, 3

●

terminal 5 and terminals 4, 6

If NG, replace EGR volume control valve.
If OK, go to next step.

3.

Remove EGR volume control valve from cylinder head.
(The EGR volume control valve harness connector should
remain connected.)

4.

Reconnect EGR volume control valve harness connector.

5.

Turn ignition switch ON.

6.

Perform “EGR VOL CONT/V” in “ACTIVE TEST” mode with CONSULT-II. Check that EGR volume control
valve shaft moves smoothly forward and backward according to the valve opening.

If NG, replace the EGR volume control valve.

NOTE:
When installing the EGR volume control valve, make sure that the shaft is in the same position before
checking.

Removal and Installation

EBS015CP

EGR VOLUME CONTROL VALVE

Refer to

EM-23, "EXHAUST MANIFOLD AND TURBOCHARGER"

.

Temperature

°

C (

°

F)

Resistance

Ω

20 (68)

13 - 17

MBIB0007E

SEF819Y

TC BOOST CONTROL SOLENOID VALVE

EC-627

[YD (WITHOUT EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

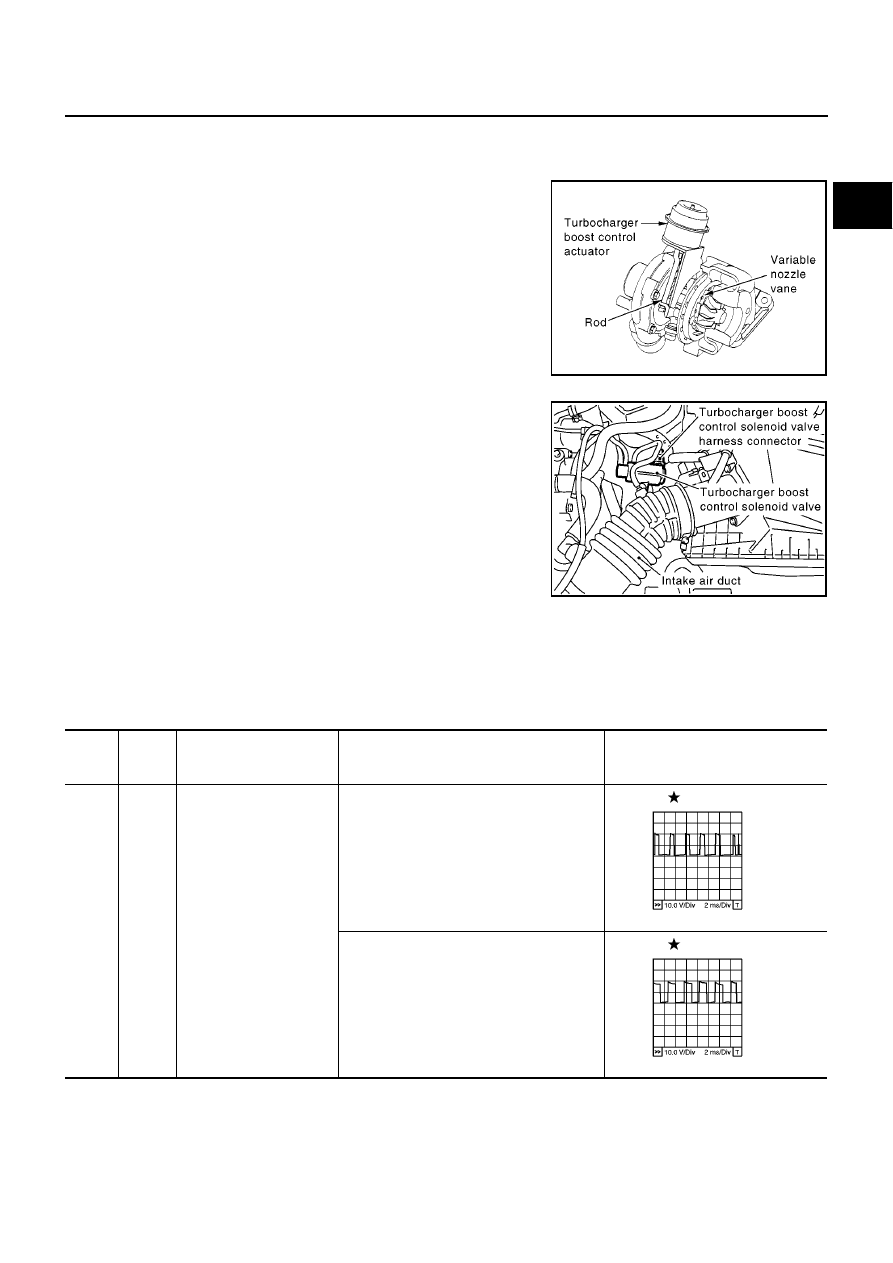

TC BOOST CONTROL SOLENOID VALVE

PFP:14956

Description

EBS015CQ

The load from the turbocharger boost control solenoid valve controls
the actuator. By changing the variable nozzle vane opening through
the rods, the intake air volume is adjusted.

The turbocharger boost control solenoid valve is moved by ON/OFF
pulse from the ECM. The longer the ON pulse, the charge air pres-
sure rises.

ECM Terminals and Reference Value

EBS015CR

Specification data are reference valves, and are measured between each terminal and ground.
Pulse signal is measured by CONSULT-II.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may damage the
ECM's transistor. Use a ground other than ECM terminals, such as the ground.

MBIB0626E

MBIB0921E

TER-

MINAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC Voltage and Pulse Signal)

6

L

Turbocharger boost con-
trol solenoid valve

[Ignition switch ON]

●

Warm-up condition

●

Idle speed

0 - 12.5V

[Ignition switch ON]

●

Warm-up condition

●

Engine speed is 2,000 rpm

0 - 12.5V

MBIB0889E

MBIB0890E

EC-628

[YD (WITHOUT EURO-OBD)]

TC BOOST CONTROL SOLENOID VALVE

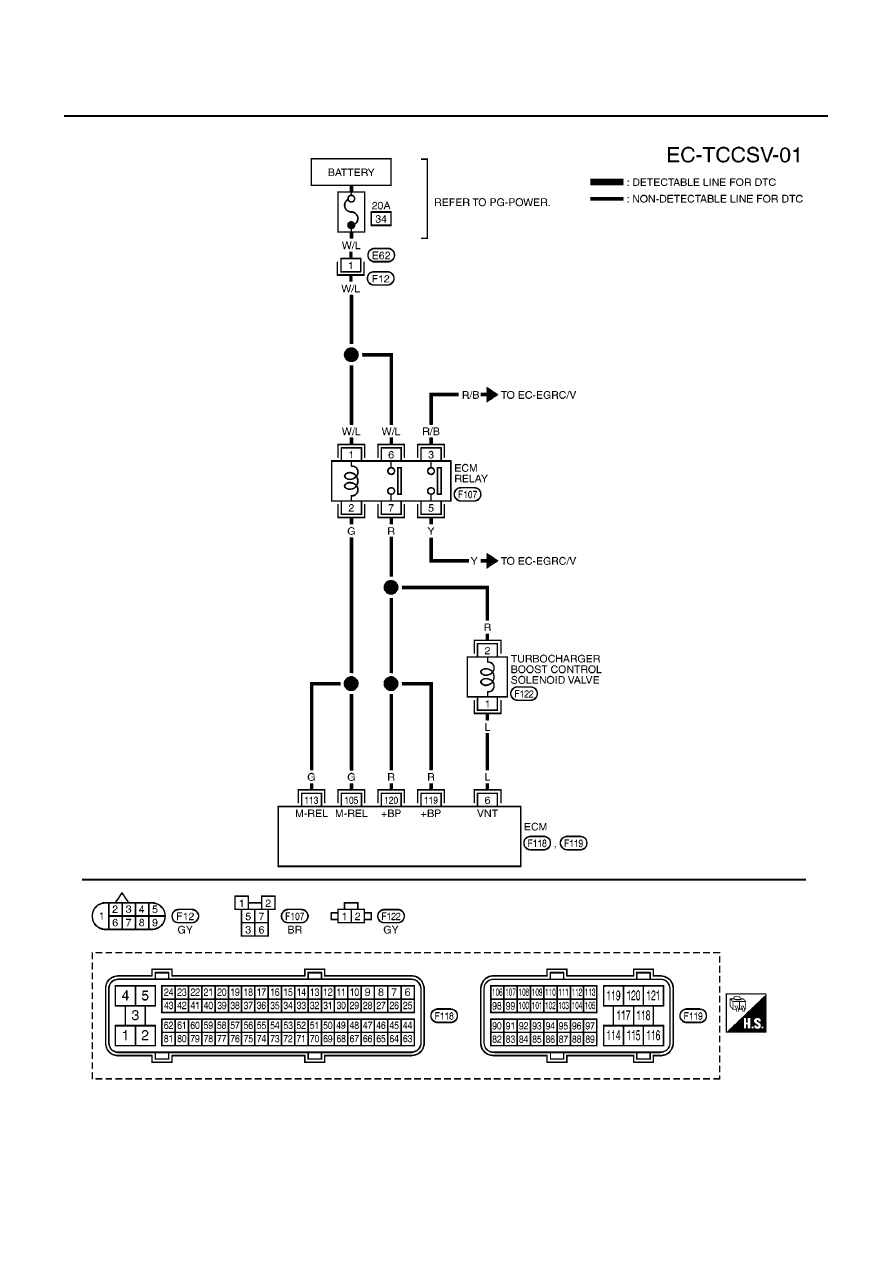

Wiring Diagram

EBS015CS

MBWA0616E
