DTC P2146, P2149 FUEL INJECTOR POWER SUPPLY

EC-305

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

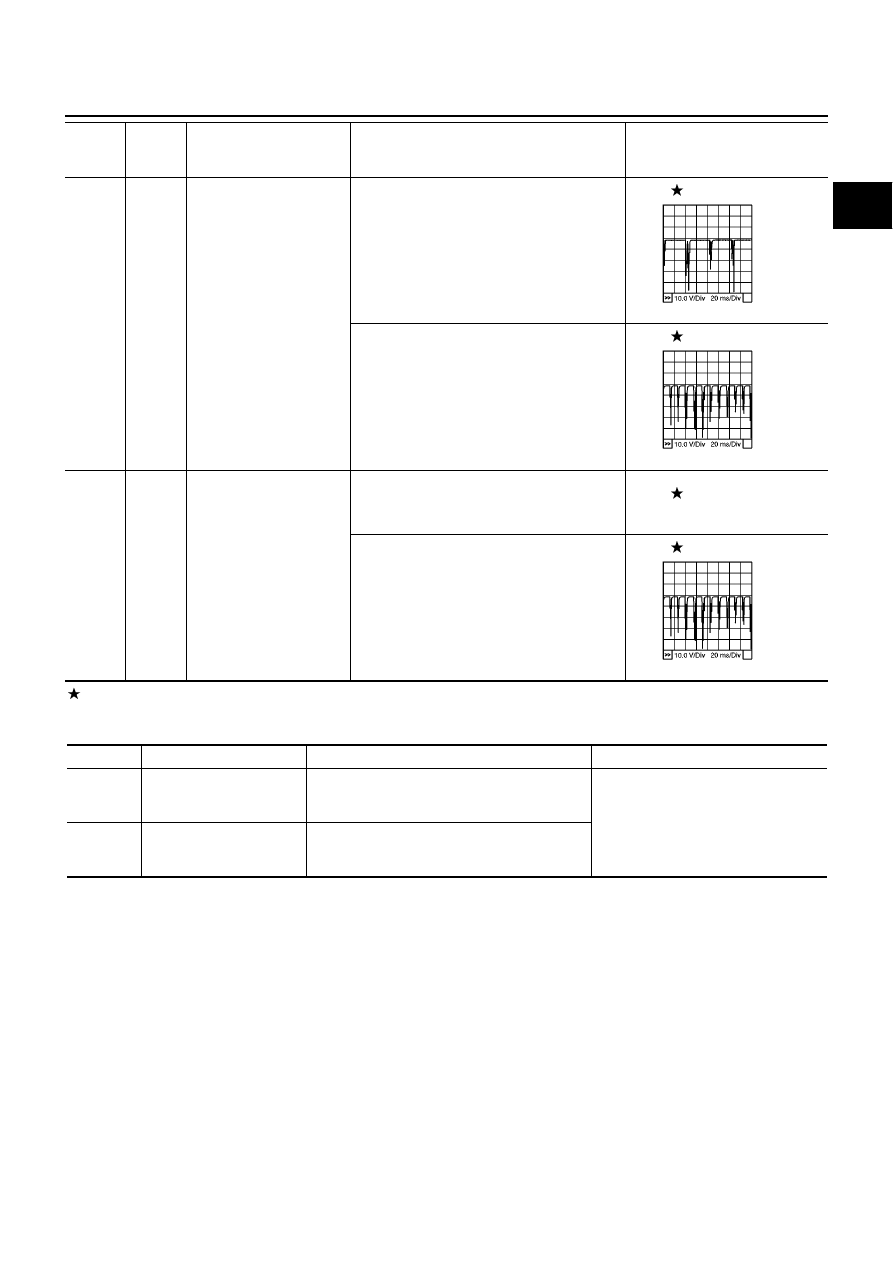

: Average voltage for pulse signal (Actual pulse signal can be confirmed by oscilloscope.)

On Board Diagnosis Logic

EBS013SK

21
22
23
24

L
L
W
W

Fuel injector No. 2
Fuel injector No. 2
Fuel injector No. 3
Fuel injector No. 3

[Engine is running]

●

Warm-up condition

●

Idle speed

0 - 9V

[Engine is running]

●

Warm-up condition

●

Engine speed is 2,000 rpm

0 - 9V

40
41
42
43

B/P
B/P
PU/G
PU/G

Fuel injector No. 4
Fuel injector No. 4
Fuel injector No. 1
Fuel injector No. 1

[Engine is running]

●

Warm-up condition

●

Idle speed

0 - 9V
G/R

[Engine is running]

●

Warm-up condition

●

Engine speed is 2,000 rpm

0 - 9V

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA

(DC Voltage and Pulse Signal)

MBIB0881E

MBIB0882E

MBIB0882E

DTC No.

Trouble diagnosis name

DTC detecting condition

Possible cause

P2146

No. 1 and 4 cylinder fuel
injector power supply cir-
cuit open

An improper voltage signal is sent to ECM
through No. 1 and 4 cylinder fuel injector.

●

Harness or connectors
(The fuel injector circuit is open.)

P2149

No. 2 and 3 cylinder fuel
injector power supply cir-
cuit open

An improper voltage signal is sent to ECM
through No. 2 and 3 cylinder fuel injector.

EC-306

[YD (WITH EURO-OBD)]

DTC P2146, P2149 FUEL INJECTOR POWER SUPPLY

DTC Confirmation Procedure

EBS013SL

NOTE:
If DTC Confirmation Procedure has been previously conducted, always turn ignition switch OFF and wait at
least 10 seconds before conducting the next test.
TESTING CONDITION
Before performing the following procedure, confirm the ambient temperature is more than -20

°

C (-4

°

F).

WITH CONSULT-II

1.

Turn ignition switch ON.

2.

Select “DATA MONITOR” mode with CONSULT-II.

3.

Start engine and let it idle for at least 5 seconds.

4.

If 1st trip DTC is detected, go to

EC-308, "Diagnostic Procedure"

.

WITH GST

Follow the procedure “WITH CONSULT-II” above.

SEF817Y

DTC P2146, P2149 FUEL INJECTOR POWER SUPPLY

EC-307

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

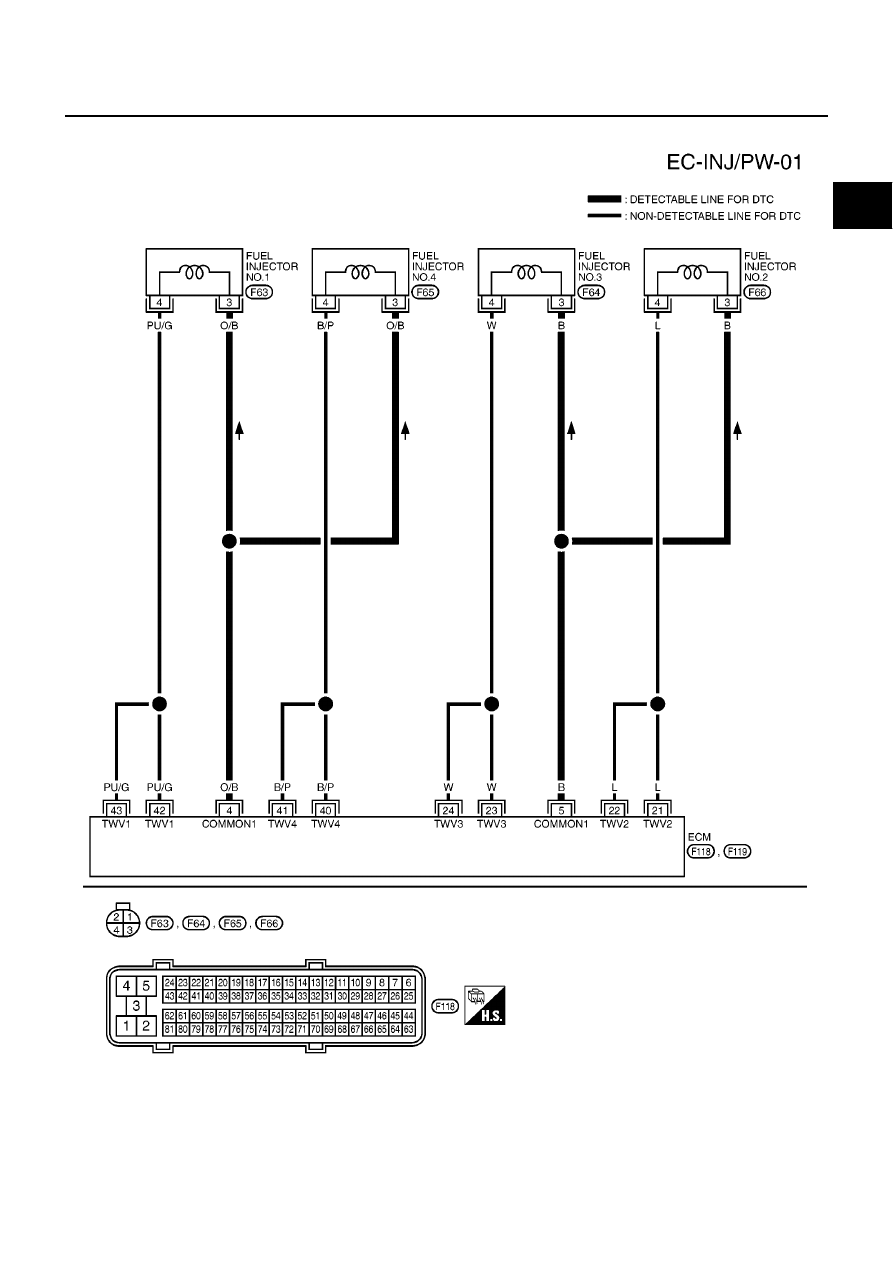

Wiring Diagram

EBS013SM

MBWA0636E

EC-308

[YD (WITH EURO-OBD)]

DTC P2146, P2149 FUEL INJECTOR POWER SUPPLY

Diagnostic Procedure

EBS013SN

1.

CHECK FUEL INJECOR POWER CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch OFF.

2.

Disconnect ECM harness connector.

3.

Disconnect fuel injector harness connector.

4.

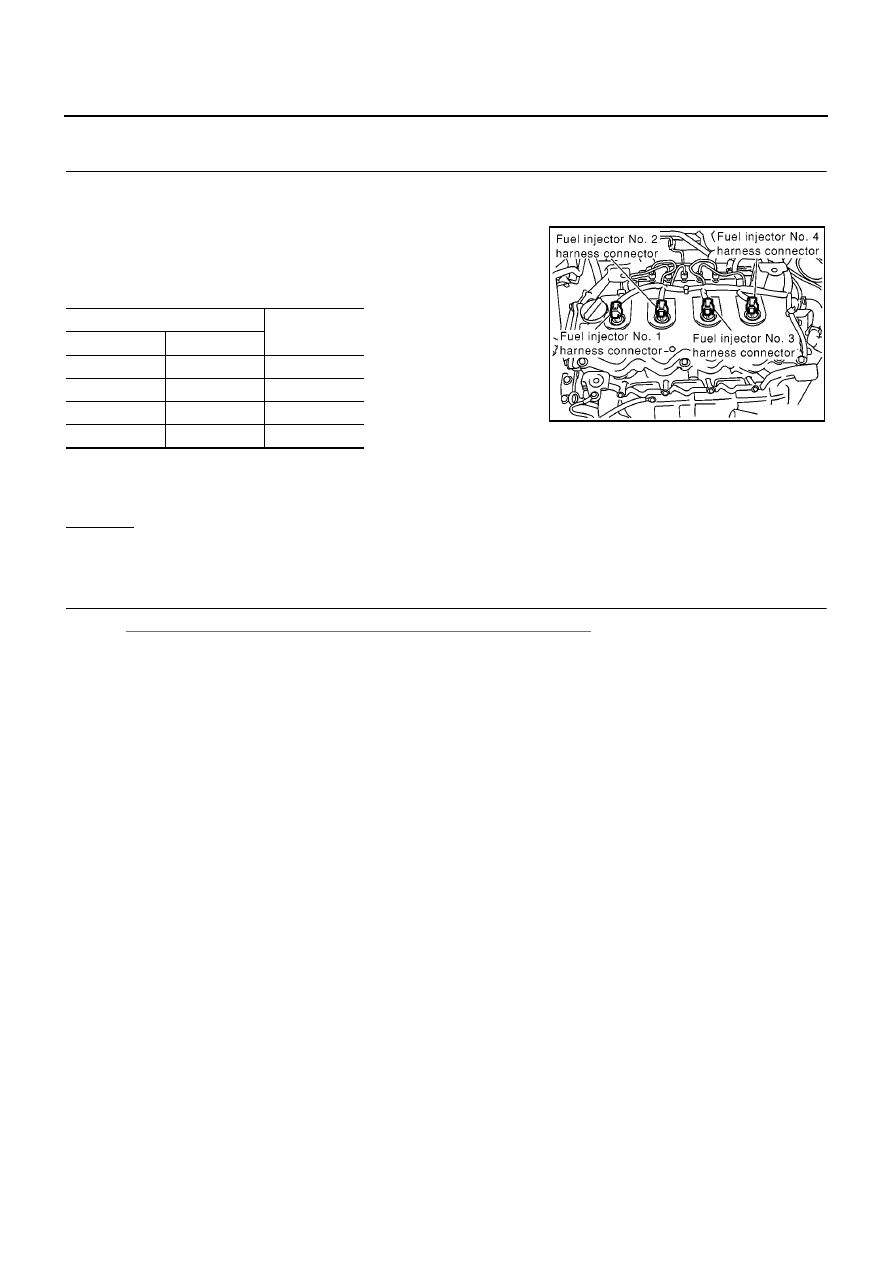

Check harness continuity between the following terminals corre-
sponding to the malfunctioning cylinder.
Refer to Wiring Diagram.

5.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 2.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

2.

CHECK INTERMITTENT INCIDENT

Refer to

EC-75, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

Terminal

Cylinder

ECM

Fuel injector

4

3

No.1

5

3

No.2

5

3

No.3

4

3

No.4

Continuity should exist.

MBIB0085E
