Nissan Primera P12. Manual - part 232

DTC P0102, P0103 MAF SENSOR

EC-113

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

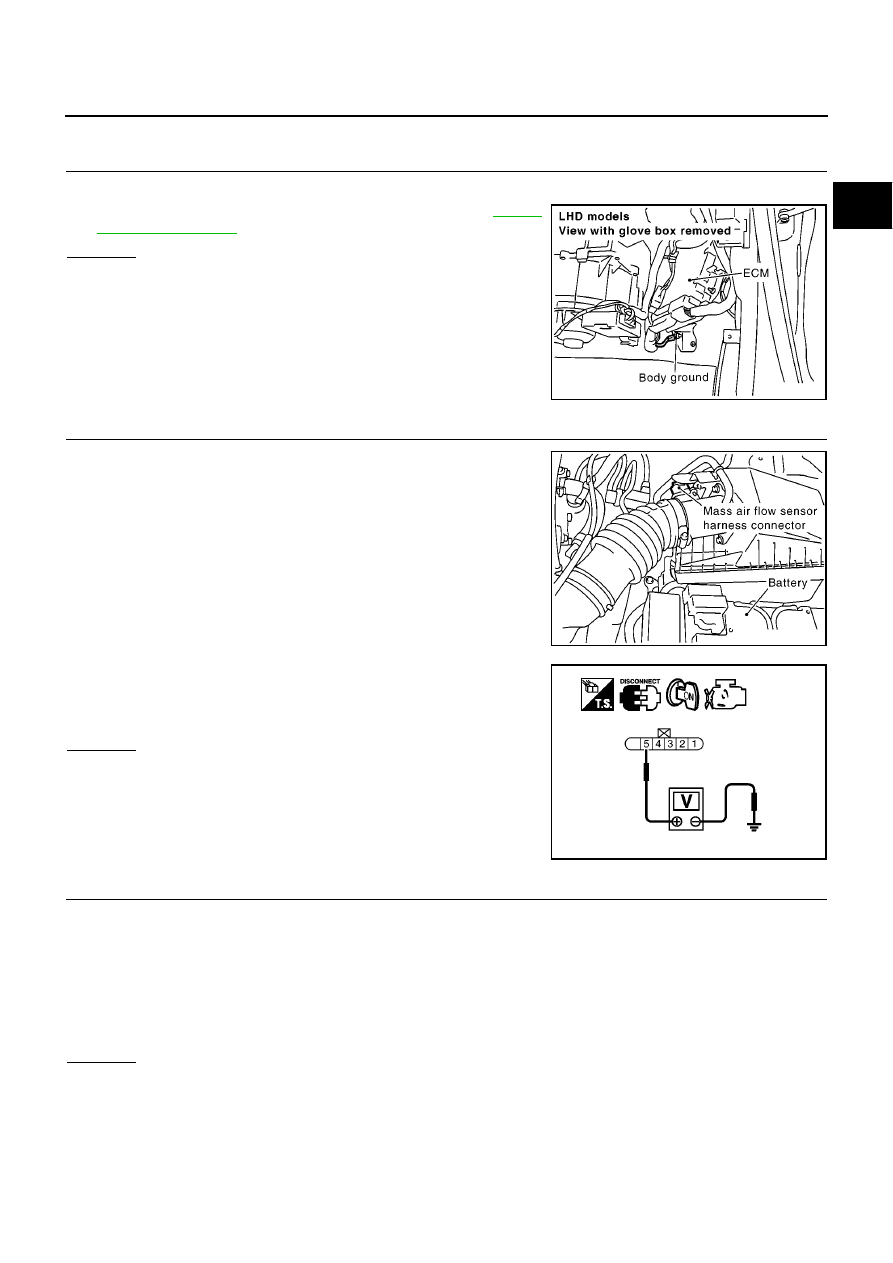

Diagnostic Procedure

EBS013L9

1.

CHECK GROUND CONNECTIONS

1.

Turn ignition switch OFF.

2.

Loosen and retighten engine ground screws. Refer to

EC-82,

"Ground Inspection"

.

OK or NG

OK

>> GO TO 2.

NG

>> Repair or replace ground connections.

2.

CHECK MAFS POWER SUPPLY CIRCUIT

1.

Disconnect mass air flow sensor harness connector.

2.

Turn ignition switch ON.

3.

Check voltage between mass air flow sensor terminal 5 and
ground with CONSULT-II or tester.

OK or NG

OK

>> GO TO 3.

NG

>> Repair open circuit or short to ground or short to power

in harness or connectors.

3.

CHECK MAFS GROUND CIRCUIT FOR OPEN AND SHORT

1.

Turn ignition switch OFF.

2.

Disconnect ECM harness connector.

3.

Check harness continuity between mass air flow sensor terminal 4 and ECM terminal 73.
Refer to Wiring Diagram.

4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 4.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

MBIB0915E

MBIB0636E

Voltage: Battery voltage

MBIB0988E

Continuity should exist.

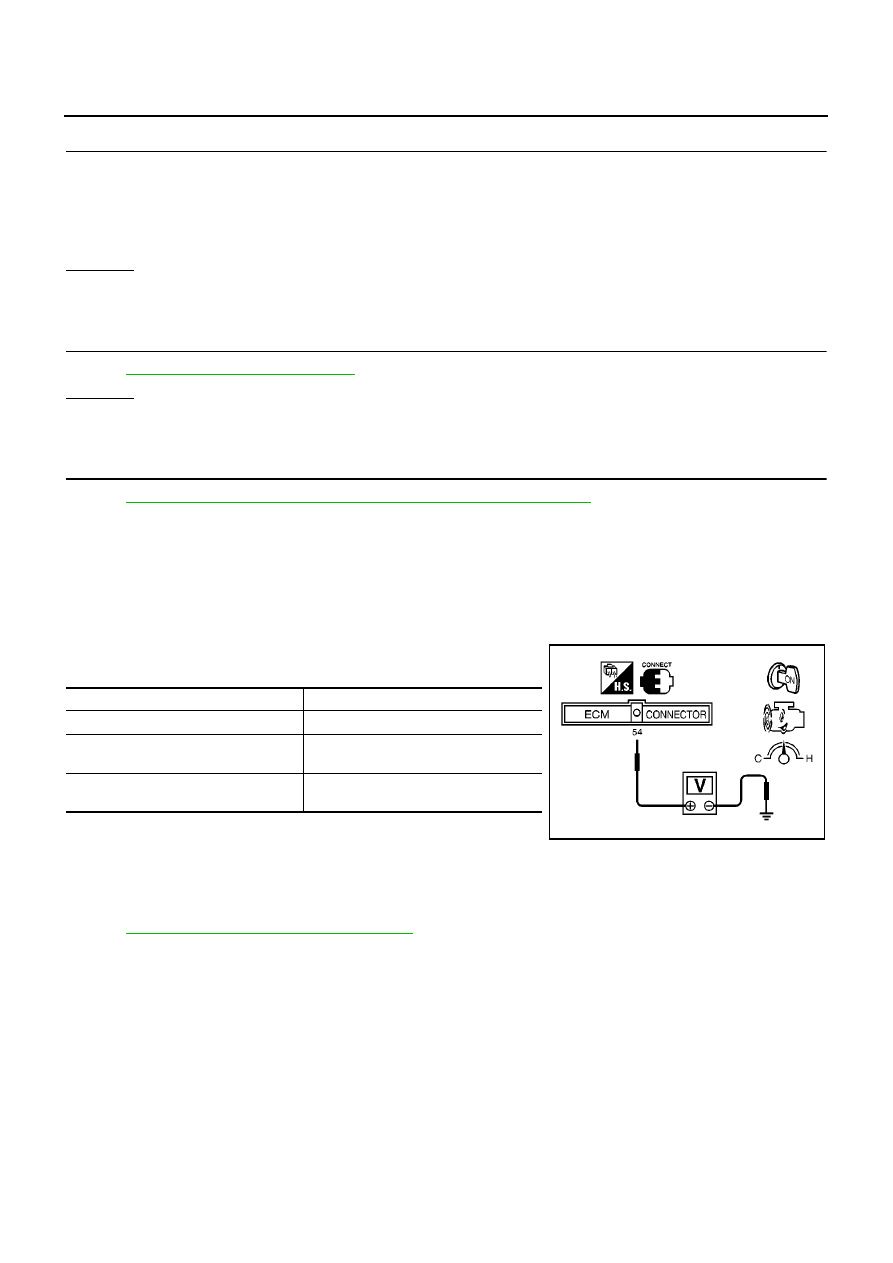

EC-114

[YD (WITH EURO-OBD)]

DTC P0102, P0103 MAF SENSOR

4.

CHECK MAFS INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1.

Check harness continuity between mass air flow sensor terminal 3 and ECM terminal 54. Refer to Wiring
Diagram.

2.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 5.

NG

>> Repair open circuit or short to ground or short to power in harness or connectors.

5.

CHECK MASS AIR FLOW SENSOR

Refer to

EC-114, "Component Inspection"

.

OK or NG

OK

>> GO TO 6.

NG

>> Replace mass air flow sensor.

6.

CHECK INTERMITTENT INCIDENT

Refer to

EC-75, "TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT"

.

>> INSPECTION END

Component Inspection

EBS013LA

MASS AIR FLOW SENSOR

1.

Reconnect harness connectors disconnected.

2.

Start engine and warm it up to normal operating temperature.

3.

Check voltage between ECM terminal 54 (Mass air flow sensor
signal) and ground.

4.

If the voltage is out of specification, disconnect MAF sensor har-
ness connector and connect it again.
Then repeat above check.

Removal and Installation

EBS013LB

MASS AIR FLOW SENSOR

Refer to

EM-15, "AIR CLEANER AND AIR DUCT"

.

Continuity should exist.

Condition

Voltage V

Ignition switch ON (Engine stopped.)

Approx. 0.7

Idle (Engine is warmed up to normal
operating temperature.)

1.8 - 2.3

2,000 rpm (Engine is warmed up to nor-
mal operating temperature.)

2.5 - 3.0

SEF865T

DTC P0112, P0113 IAT SENSOR

EC-115

[YD (WITH EURO-OBD)]

C

D

E

F

G

H

I

J

K

L

M

A

EC

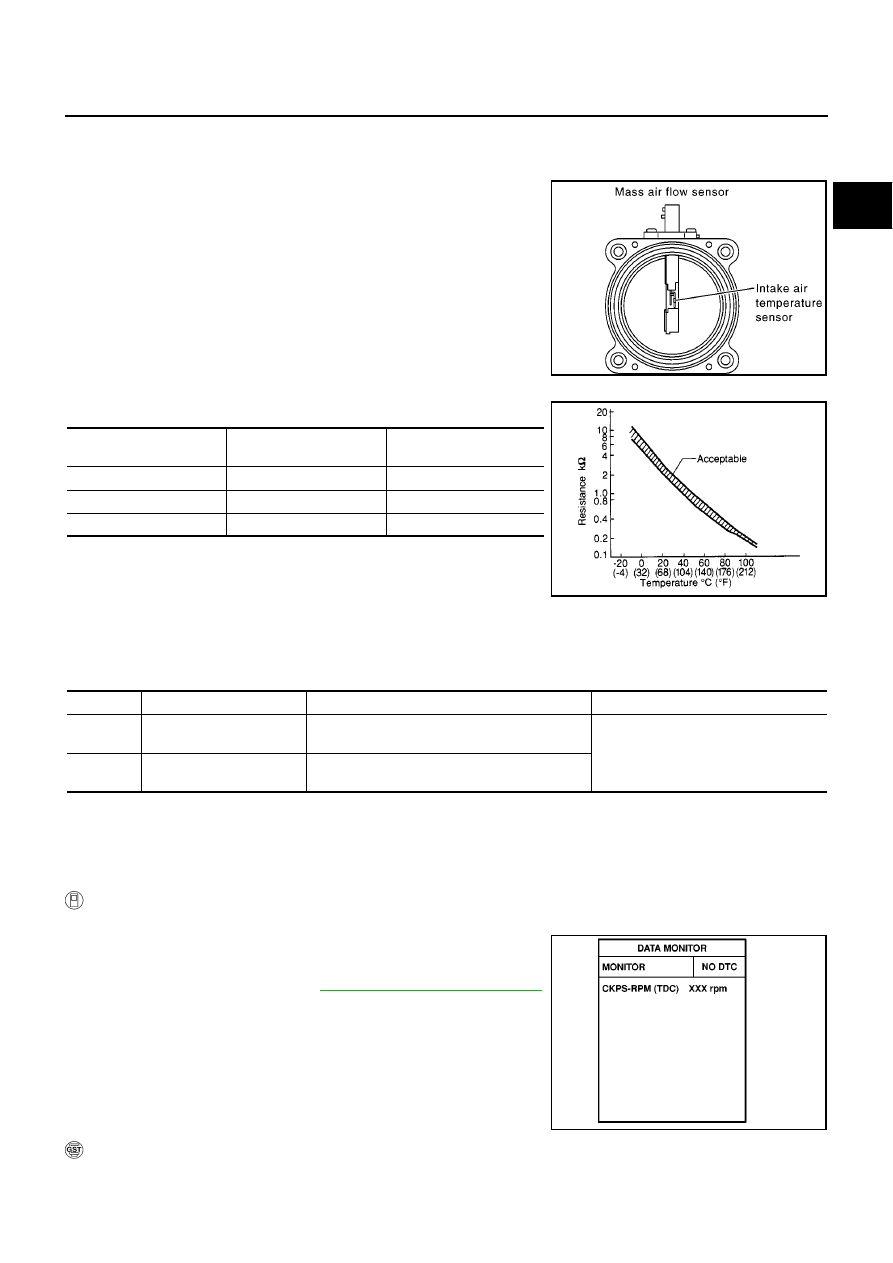

DTC P0112, P0113 IAT SENSOR

PFP:22630

Component Description

EBS013LC

The intake air temperature sensor is built into mass air flow sensor.
The sensor detects intake air temperature and transmits a signal to
the ECM.
The temperature sensing unit uses a thermistor which is sensitive to
the change in temperature. Electrical resistance of the thermistor
decreases in response to the temperature rise.

<Reference data>

*: This data is reference values and is measured between ECM terminal 55 (Intake
air temperature sensor) and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output
voltage. Doing so may result in damage to the ECM's transistor. Use a ground other than ECM termi-
nals, such as the ground.

On Board Diagnosis Logic

EBS013LD

DTC Confirmation Procedure

EBS013LE

NOTE:
If DTC Confirmation Procedure has been previously conducted, always turn ignition switch OFF and wait at
least 10 seconds before conducting the next test.

WITH CONSULT-II

1.

Turn ignition switch ON.

2.

Select “DATA MONITOR” mode with CONSULT-II.

3.

Wait at least 5 seconds.

4.

If 1st trip DTC is detected, go to

EC-117, "Diagnostic Procedure"

.

WITH GST

Follow the procedure “WITH CONSULT-II” above.

PBIB1604E

Intake air

temperature

°

C (

°

F)

Voltage*

V

Resistance

k

Ω

−

10 (14)

4.73

7.9 - 9.3

25 (77)

3.62

1.9 - 2.1

80 (176)

1.53

0.31 - 0.37

SEF012P

DTC No.

Trouble diagnosis name

DTC detecting condition

Possible cause

P0112

Intake air temperature sen-
sor circuit low input

An excessively low voltage from the sensor is
sent to ECM.

●

Harness or connectors
(The sensor circuit is open or
shorted.)

●

Intake air temperature sensor

P0113

Intake air temperature sen-
sor circuit high input

An excessively high voltage from the sensor is
sent to ECM.

SEF817Y

EC-116

[YD (WITH EURO-OBD)]

DTC P0112, P0113 IAT SENSOR

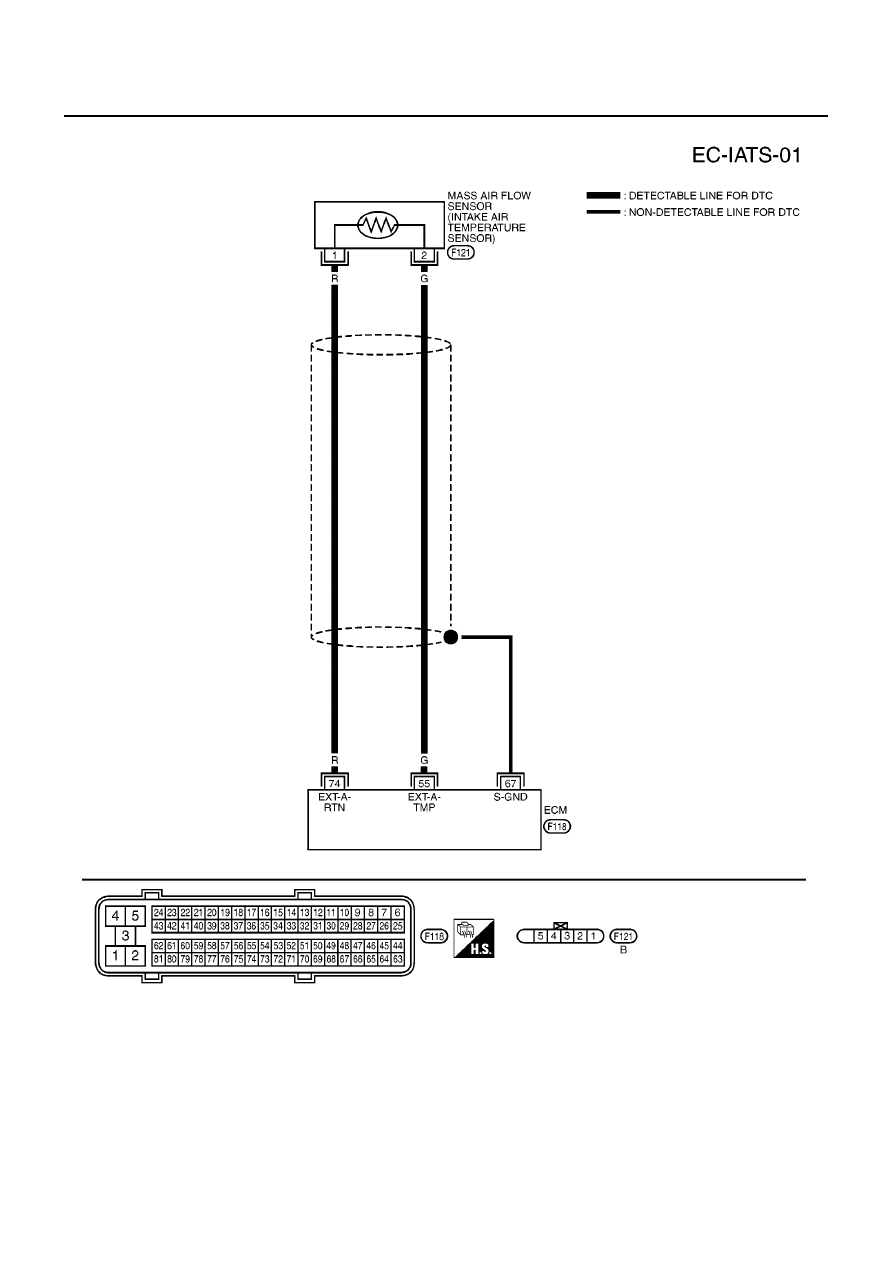

Wiring Diagram

EBS013LF

MBWA0372E
