REAR VIEW MONITOR

DI-141

C

D

E

F

G

H

I

J

L

M

A

B

DI

7.

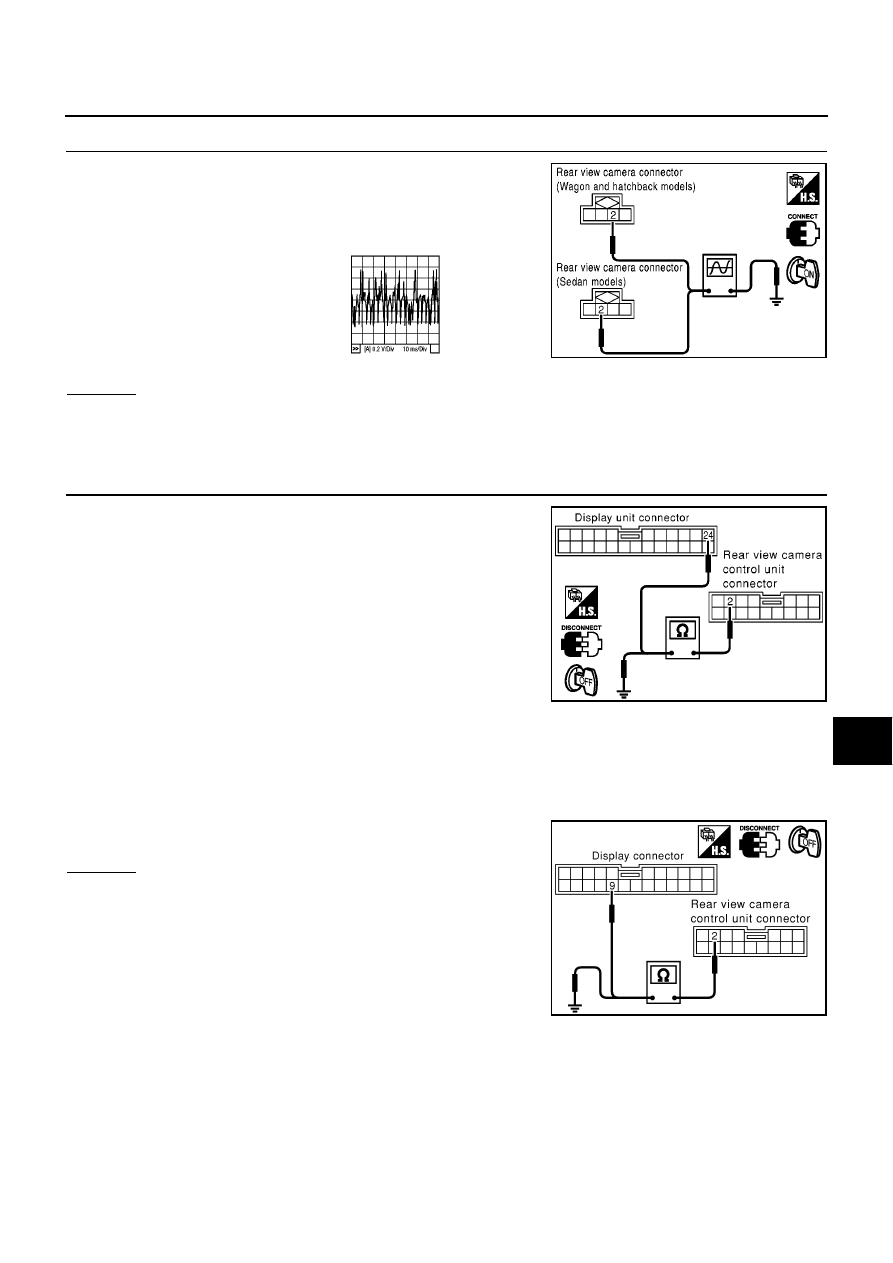

CHECK REAR VIEW CAMERA SIGNAL

1.

Connect the rear view camera connector.

2.

Check voltage between rear view camera harness connector T5
(sedan models), D91 (wagon models) or B56 (hatch back mod-
els) each terminal 2 (W) and ground.

OK or NG

OK

>> Replace rear view camera control unit.

NG

>> Replace rear view camera.

The Rear View Image Is Distorted

EKS009DA

1.

CHECK SYNCHRO SIGNAL OPEN OR SHORT CIRCUIT

1.

Turn ignition switch OFF.

2.

Disconnect rear view camera control unit connector and display
unit.

3.

Check the following

–

Continuity between rear view camera control unit harness con-
nector B130 (LHD models) or B44 (RHD models) terminal 2 (R)
and display unit harness connector M61 terminal 24 (R) (without
navigation system).

–

Continuity between rear view camera control unit harness con-
nector B130 (LHD models) or B44 (RHD models) terminal 2 (R) and display harness connector M63 termi-
nal 9 (R) (with navigation system).

–

Continuity between rear view camera control unit harness connector B130 (LHD models) or B44 (RHD
models) terminal 2 (R) and ground.

OK or NG

OK

>> GO TO 2.

NG

>> Repair or replace harness.

2 - Ground:

MKIB0721E

MKIB0189E

Continuity should exist.

Continuity should exist.

Continuity should not exist.

MKIB0184E

MKIB0185E

DI-142

REAR VIEW MONITOR

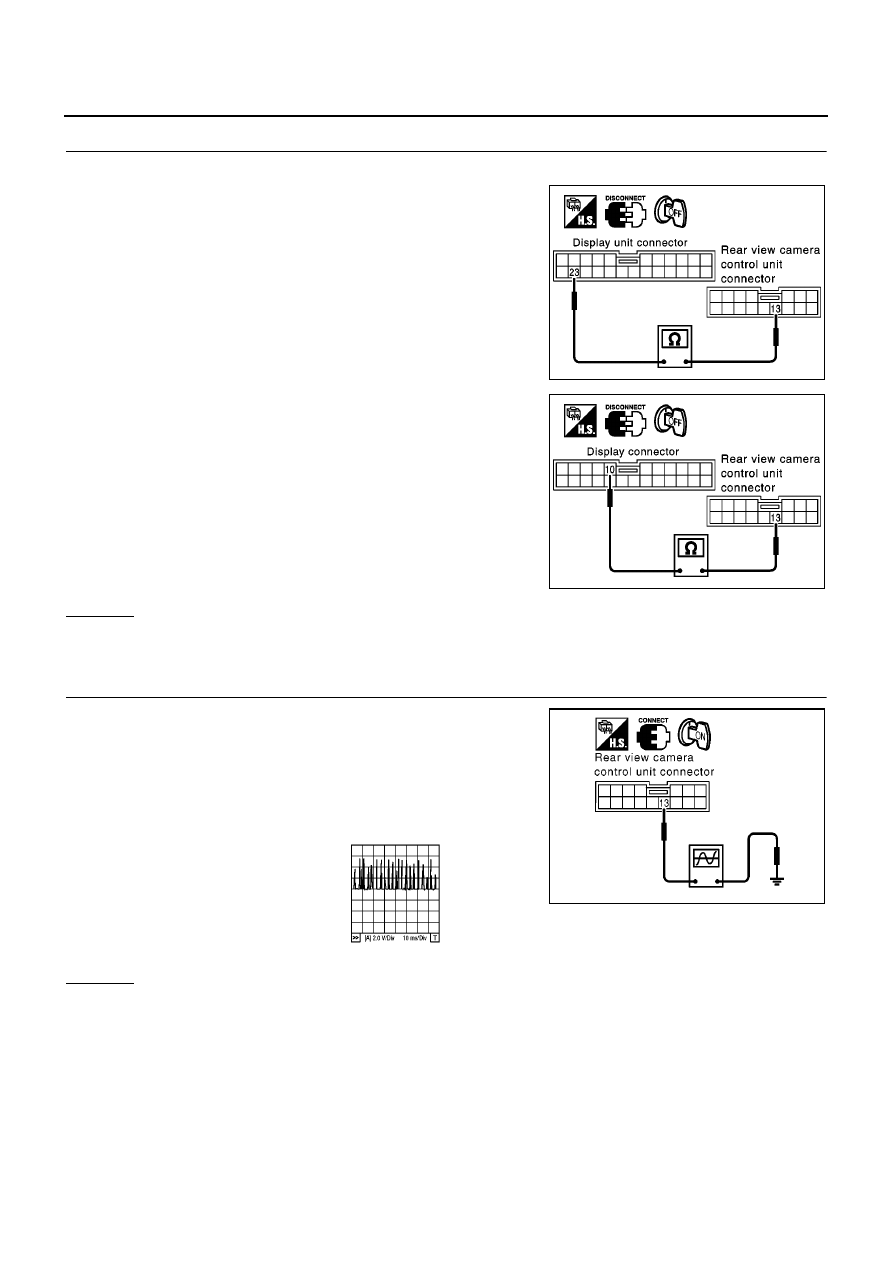

2.

CHECK SYNCHRO SIGNAL OPEN OR SHORT CIRCUIT

1.

Check the following.

–

Continuity between rear view camera control unit harness con-
nector B130 (LHD models) or B44 (RHD models) terminal 9 and
display unit harness connector M61 terminal 23 (without naviga-
tion system).

–

Continuity between rear view camera control unit harness con-
nector B130 (LHD models) or B44 (RHD models) terminal 9 and
display harness connector M63 terminal 11 (with navigation sys-
tem).

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace harness.

3.

CHECK REAR VIEW CONTROL UNIT SYNCHRO SIGNAL

1.

Connect rear view camera control unit connector.

2.

Turn ignition switch ON.

3.

Shift the selector lever to R-position.

4.

Check signal between rear view camera control unit harness
connector B130 (LHD models) or B44 (RHD models) terminal 13
(L) and ground with oscilloscope or CONSULT-II.

OK or NG

OK

>> Replace display unit or display.

NG

>> Replace rear view camera control unit.

Continuity should exist.

MKIB0253E

Continuity should exist.

MKIB0254E

13 - Ground:

MKIB0722E

MKIB0190E

REAR VIEW MONITOR

DI-143

C

D

E

F

G

H

I

J

L

M

A

B

DI

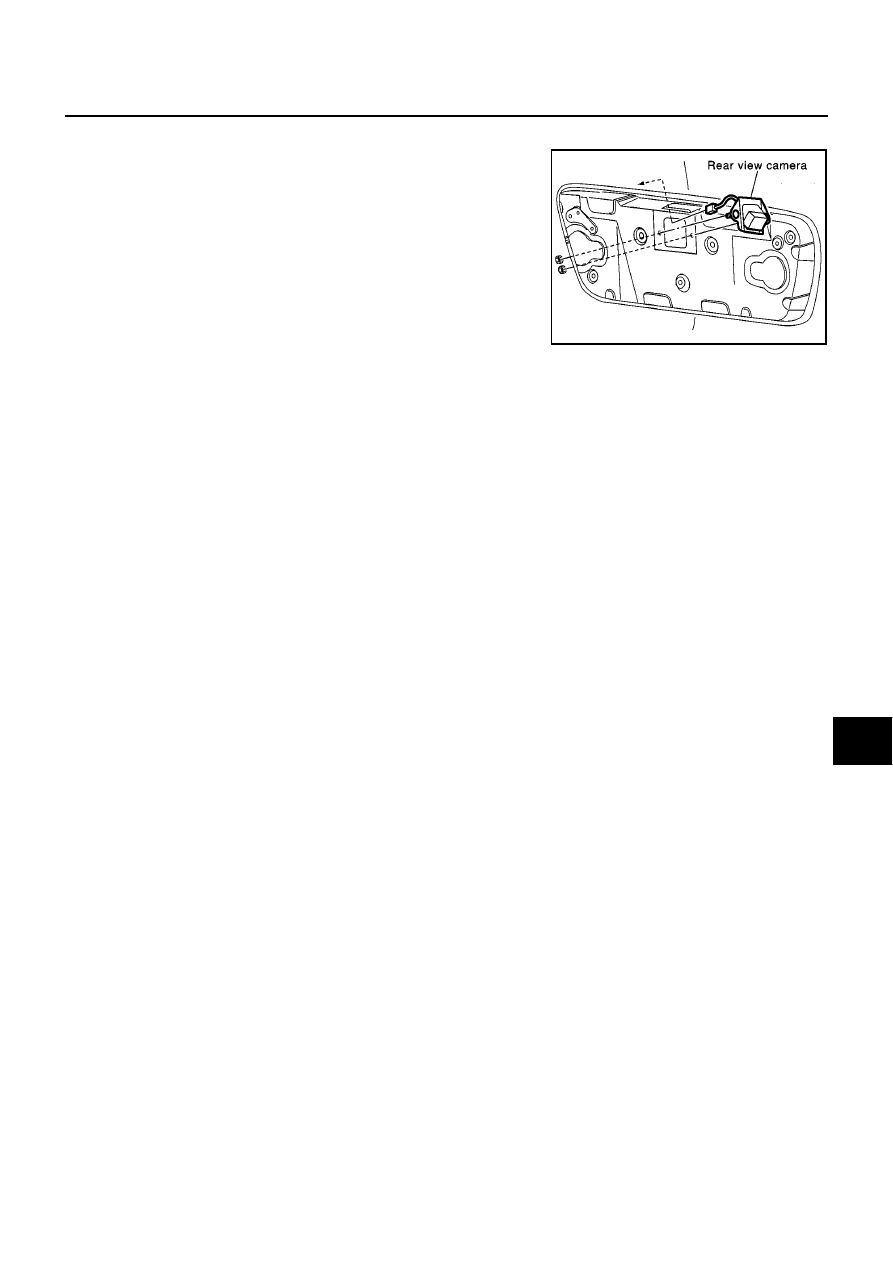

Removal and Installation of Rear View Camera

EKS009DB

1.

Remove the trunk trim. Refer to.

2.

Remove the license plate finisher. Refer to EI section in P12
ESM (SM2E00-1P12E0E).

3.

Remove the nuts (2), and remove the rear view monitor camera.

MKIB0052E
