COMBINATION METERS (RHD MODELS)

DI-49

C

D

E

F

G

H

I

J

L

M

A

B

DI

Electrical Components Inspection

EKS009B4

For electrical components Inspection, refer to

DI-49, "Electrical Components Inspection"

.

Removal and Installation for Combination Meter

EKS009B5

1.

Remove the cluster lid A. Refer to IP section in P12 ESM
(SM2E00-1P12E0E).

2.

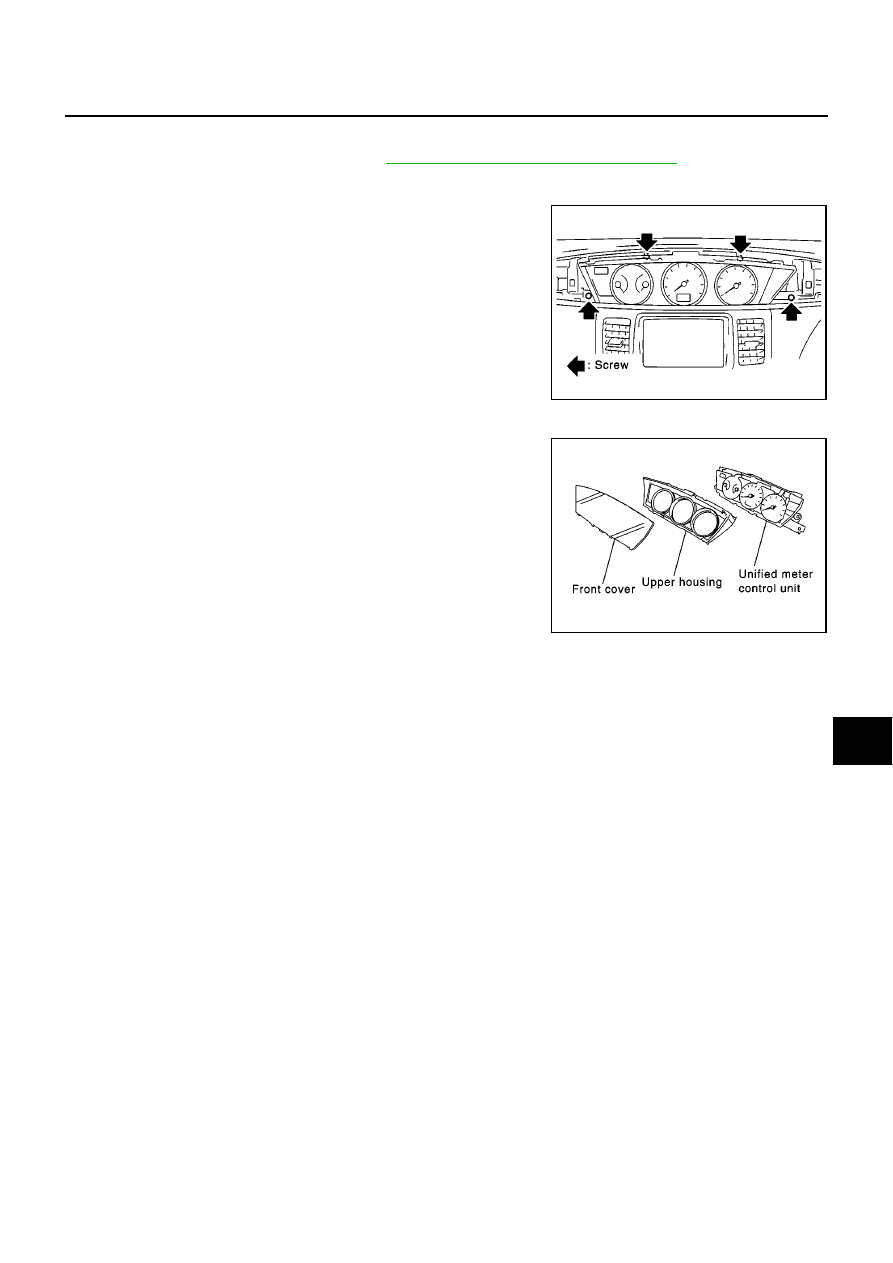

Remove the screws (4), and pull out combination meter.

3.

Disconnect connectors and remove combination meter.

Disassembly and Assembly for Combination Meter

EKS009B6

1.

Disengage the tabs (8) to separate front cover.

2.

Remove upper housing.

SKIA0332E

SKIA0333E

DI-50

LCD DISPLAY

LCD DISPLAY

PFP:28395

System Description

EKS009BT

MULTIFUNCTION SWITCH SYSTEM

Refer to Owner

′

s Manual for multifunction switch operating instructions.

Using the multifunction switch at the center of the instrument panel, the controls of the following systems are
centralized:

●

Auto A/C system

●

Vehicle information system

●

Audio system

PRECAUTION OF LCD MONITOR

●

When passenger compartment temperature is low, the LCD monitor sometimes dims because of the
brightness of the back light (small fluorescent light) integrated into the LCD monitor decrease. In this case,
the refreshing rate of the picture also becomes low because of the low response of the LCD monitor.
When passenger compartment becomes warm, however, the LCD recovers the normal display.

●

Sometimes, black or bright dots peculiar to LCD monitor can be seen on the display.

●

Back light sometimes flickers or darkens according to the total consumption hours and the number of ON
and OFF switching. In this case, the back light should be replaced (display unit assembly).

POWER SUPPLY AND GROUND
Power is Supplied at All Times

●

through 15A fuse (No. 33, located in fuse and fusible link box)

●

to display unit terminals 2 and 4

●

to audio unit terminals 3 and 4.

When Ignition Switch is in ACC or ON Position, Power is Supplied

●

through 10A fuse [No. 1, located in fuse block (J/B)]

●

to display unit terminal 6,

●

to multifunction switch terminal 6 and

●

to audio unit terminal 2.

When Ignition Switch is in ON or START Position, Power is Supplied

●

through 10A fuse [No. 10, located in fuse block (J/B)]

●

to display unit terminal 5.

Ground is Supplied

●

to multifunction switch terminal 1 and

●

to display unit terminals 1 and 3

●

through body grounds M16, M50, M70 and F115 (Gasoline engine models) or

●

through body grounds M16, M50 and M70 (Diesel engine models).

AV COMMUNICATION LINE

Display unit is controlled by the following unit with AV communication line.

●

Multifunction switch

●

Audio unit

VEHICLE INFORMATION SYSTEM

Refer to Owner

′

s Manual for vehicle information system operating instructions.

Vehicle information system is monitoring to drive information, fuel economy information and maintenance
information.

LCD DISPLAY

DI-51

C

D

E

F

G

H

I

J

L

M

A

B

DI

1.

Press “INFO” switch to display vehicle information display.

2.

Select “Drive”, “Fuel Economy” or “Maintenance”.

*: Maintenance information displays the change cycle of engine oil, oil filter, custom 1 and custom 2 on LCD monitor depending on the
driving distance specified by a driver or a technician.

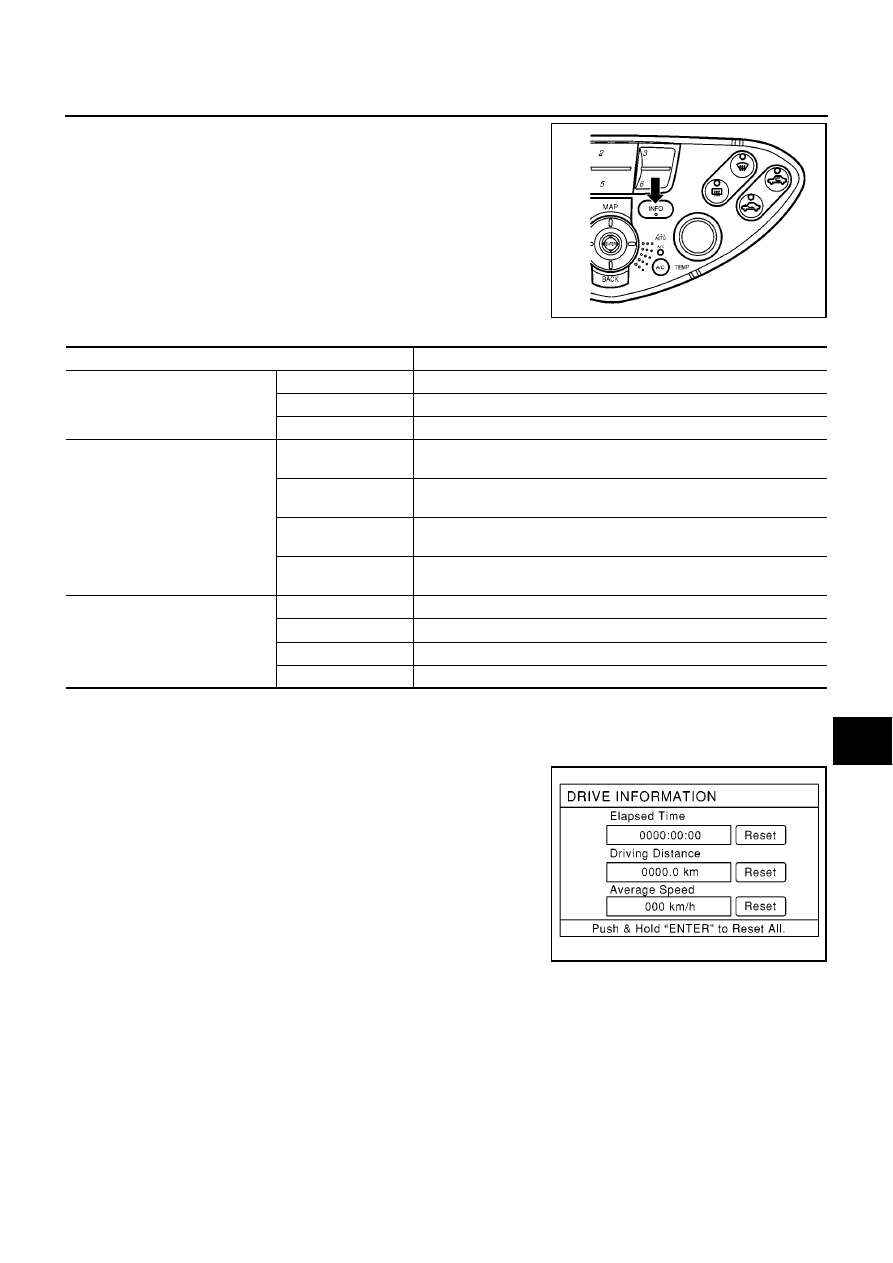

Drive Information

1.

Select “Drive”.

2.

Elapsed time, driving distance and average speed are displayed
as drive information. When pushing “ENTER”, elapsed time,
driving distance and average speed are all reset.

MKIB0141E

Display items

Display/Setting contents

Drive

Elapsed Time

Displays driving time with a range of 0000:00:00 to 9999:59:59.

Driving Distance (km)

Displays driving distance with a range of 00000.0 to 99999.9.

Average speed (km/h)

Displays average speed with a range of 000.0 to 999.9.

Fuel Economy

Average Fuel Econ-
omy (l/100km)

Displays fuel economy with ignition switch ON, average fuel economy
each 30 minutes.

Distance to Empty
(km)

Displays possible driving distance with remaining fuel.

Fuel Economy (l/
100km)

Displays fuel economy each approx. 100 ms.

Fuel Economy
Record (l/100 km)

Displays Average Fuel Consumption History.

Maintenance
(with Maintenance information*)

Engine oil

Maintenance intervals of engine oil and setting of oil change cycle

Oil Filter

Maintenance intervals of oil filter and setting of filter replacement cycle

Custom 1

Determines when maintenance intervals are needed.

Custom 2

Determines when maintenance intervals are needed.

MKIB0144E

DI-52

LCD DISPLAY

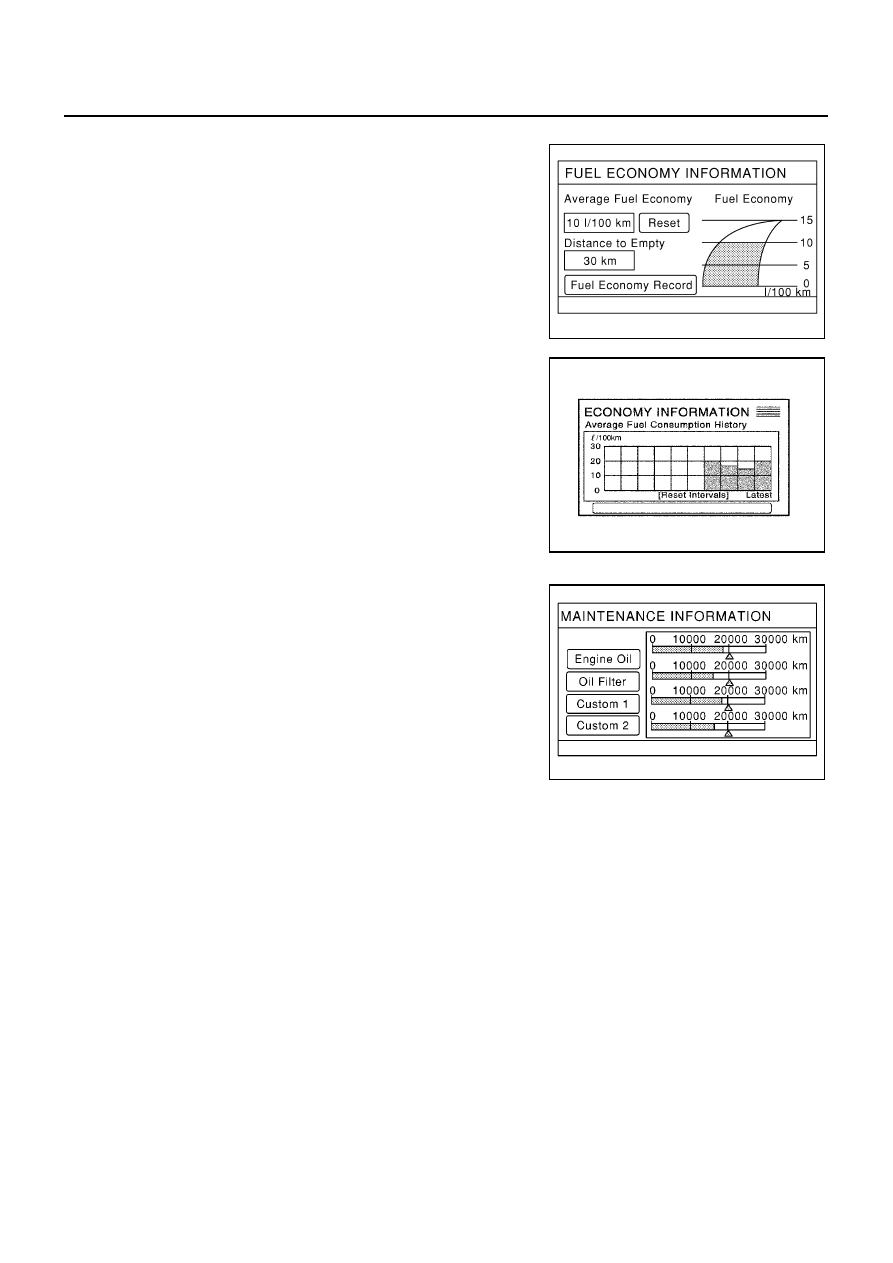

Fuel Economy Information

1.

Select “Fuel Economy”.

2.

Average Fuel Economy, Distance to Empty, Fuel Economy are
displayed as Fuel Economy information.

3.

Select “Fuel Economy Record”. The average fuel consumption
history will be displayed in graph along with the average for the
previous Reset – to – Reset period.

Maintenance Information

1.

Select “Maintenance”.

2.

Engine Oil, Oil Filter, Custom 1 and Custom 2 are displayed as
maintenance information.

MKIB0145E

SKIA0772E

MKIB0146E
