COMBINATION METERS (RHD MODELS)

DI-45

C

D

E

F

G

H

I

J

L

M

A

B

DI

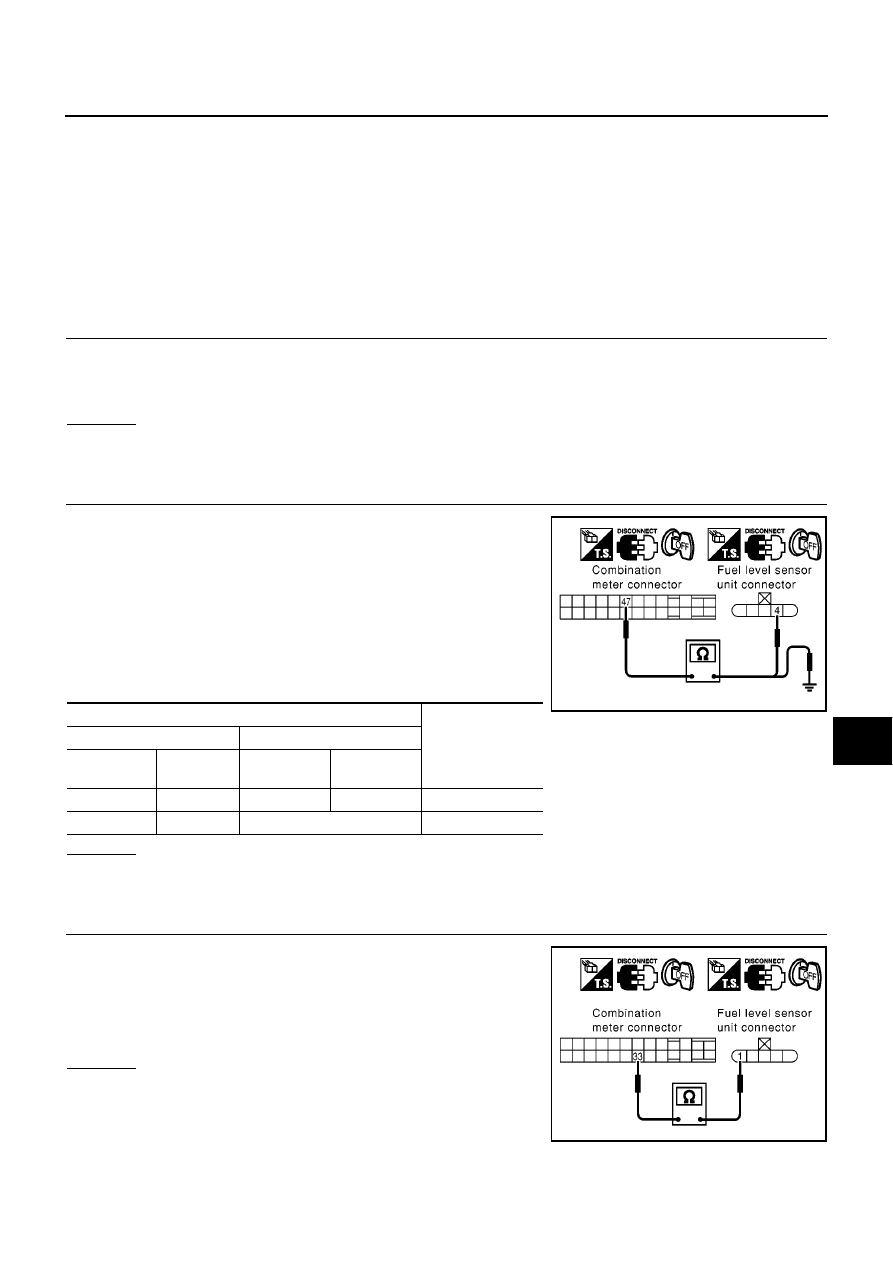

Inspection/Fuel Level Sensor Unit

EKS009AY

FUEL LEVEL SENSOR UNIT

The following symptoms do not indicate a malfunction.

●

Depending on vehicle posture or driving circumstance, the fuel level in the tank varies, and the pointer
may fluctuate.

●

If the vehicle is fueled with the ignition switch ON, the pointer will move slowly.

LOW-FUEL WARNING LAMP

Depending on vehicle posture or driving circumstance, the fuel level in the tank varies, and the warning lamp
ON timing may be changed.

1.

HARNESS CONNECTOR INSPECTION

1.

Turn the ignition switch OFF.

2.

Check combination meter, fuel level sensor unit and terminals (meter-side, module-side, and harness-
side) for poor connection and bend.

OK or NG

OK

>> GO TO 2.

NG

>> Repair or replace terminals or connectors.

2.

CHECK FUEL LEVEL SENSOR INPUT SIGNAL CIRCUIT

1.

Turn ignition switch “OFF”.

2.

Disconnect fuel level sensor unit connector and combination
meter connector.

3.

Check the following.

–

Harness continuity between fuel level sensor unit harness con-
nector B22 terminal 4 (G/Y) and combination meter harness
connector M37 terminal 34 (G/Y).

–

Harness continuity between combination meter harness connec-
tor M37 terminal 34 (G/Y) and ground.

OK or NG

OK

>> GO TO 3.

NG

>> Repair harness or connector.

3.

CHECK FUEL LEVEL SENSOR GROUND CIRCUIT

Check continuity between fuel level sensor unit harness connector
B22 terminal 1 (B) and combination meter harness connector M37
terminal 33 (B).

OK or NG

OK

>> GO TO 4.

NG

>> Repair harness or connector.

Terminals

Continuity

(+)

(

−

)

Connector

Terminal

(Wire color)

Connector

Terminal

(Wire color)

M37

34 (G/Y)

B22

4 (G/Y)

Yes

M37

34 (G/Y)

Ground

No

MKIB0037E

1 - 33

: Continuity should exist.

1 - Ground

: Continuity should not exist.

MKIB0695E

DI-46

COMBINATION METERS (RHD MODELS)

4.

FUEL LEVEL SENSOR UNIT INSPECTION

Refer to

DI-45, "Inspection/Fuel Level Sensor Unit"

.

OK or NG

OK

>> GO TO 5.

NG

>> Replace fuel level sensor unit.

5.

CHECK INSTALLATION CONDITION

Check fuel level sensor unit installation, and check whether the float arm interferes or binds with any compo-
nents inside the arm.

OK or NG

OK

>> Replace combination meter.

NG

>> Install fuel level sensor unit properly.

COMBINATION METERS (RHD MODELS)

DI-47

C

D

E

F

G

H

I

J

L

M

A

B

DI

Inspection/Water Temperature Gauge

EKS009AZ

1.

ECM SYSTEM INSPECTION

Perform ECM self-diagnosis. Refer to

EC-370, "Diagnostic Trouble Code (DTC)"

(YD engine) or EC-F9Q-17.

OK or NG

OK

>> Recheck “PRELIMINARY CHECK”.

NG

>> Perform “Diagnostic Procedure” for displayed DTC.

The Fuel Gauge Pointer Fluctuates Indicator Wrong Value or Varies

EKS009B0

1.

CHECK THE FUEL GAUGE POINTER FOR FLUCTUATION

Does the indication value fluctuate during driving or before/after stop?

Does the indication value vary?

YES

>> The pointer fluctuation may be caused by fuel level change in the fuel tank.

NO

>> Ask the customer about the situation when the symptom occurs in detail, and Preform the trouble

diagnosis.

The Fuel Gauge Does Not Move to F-position

EKS009B1

1.

QUESTION 1

Does it take a long time for the pointer to move to F-position?

YES or NO?

YES

>> GO TO 2.

NO

>> GO TO 3.

2.

QUESTION 2

Was the vehicle fueled with the ignition switch ON?

YES or NO?

YES

>> Be sure to fuel the vehicle with the ignition switch OFF. Otherwise it will take a long time to move

to F-position because of the characteristic of the fuel gauge.

NO

>> GO TO 3.

3.

QUESTION 3

Is the floor or the vehicle inclined?

YES or NO?

YES

>> It may not be filled fully.

NO

>> GO TO 4.

4.

QUESTION 4

During driving, does the fuel gauge pointer move gradually toward E-position?

YES or NO?

YES

>> Check the components. Refer to

DI-49, "Electrical Components Inspection"

.

NO

>> The float arm may interfere or bind with any of the components in the fuel tank.

The Fuel Gauge Does Not Work

EKS009B2

1.

HARNESS CONNECTOR INSPECTION

1.

Turn the ignition switch OFF.

2.

Check combination meter, fuel level sensor unit and terminals (meter-side, module-side, and harness-
side) for poor connection and bend.

OK or NG

OK

>> GO TO 2.

NG

>> Repair connector.

DI-48

COMBINATION METERS (RHD MODELS)

2.

CHECK INSTALLATION CONDITION

Check fuel level sensor unit installation (Refer to

FL-8, "FUEL LEVEL SENSOR UNIT (YD22DDTi)"

or

FL-11,

"FUEL LEVEL SENSOR UNIT (F9Q)"

, check whether the float arm interferes or binds with any components

inside the arm.
OK or NG

OK

>> Fuel level sensor unit is OK.

NG

>> Check fuel level sensor unit. Refer to

DI-49, "Electrical Components Inspection"

.

Low Fuel Warning Lamp Illuminate or Not Illuminate

EKS009B3

1.

DIAGNOSIS MODE INSPECTION

Perform combination meter diagnosis mode. Refer to

DI-37, "Combination Meter Self-Diagnosis"

.

OK or NG

OK

>> Check fuel level sensor unit. Refer to

DI-49, "Electrical Components Inspection"

.

NG

>> Replace combination meter.
