COMBINATION METERS (LHD MODELS)

DI-5

C

D

E

F

G

H

I

J

L

M

A

B

DI

●

through body grounds M16, M50 and M70 (Diesel engine models).

WATER TEMPERATURE GAUGE

The water temperature gauge indicates the engine coolant temperature.
ECM provides a water temperature signal to combination meter for water temperature gauge with CAN com-
munication line.

TACHOMETER

The tachometer indicates engine speed in revolution per minutes (rpm). ECM provides an engine speed signal
to combination meter for tachometer with CAN communication line.

FUEL GAUGE

The fuel gauge indicates the approximate fuel level in the fuel tank.
The fuel gauge is regulated by a variable resistor signal supplied

●

to combination meter terminal 47 for the fuel level sensor

●

from terminal 4 of the fuel level sensor unit

●

through terminal 1 of the fuel level sensor unit and

●

through combination meter terminal 46

SPEEDOMETER

ESP/TCS/ABS control unit or ABS actuator and electric unit (control unit) provides a vehicle speed signal to
the combination meter for the speedometer with CAN communication line.

DI-6

COMBINATION METERS (LHD MODELS)

CAN Communication

EKS009A3

SYSTEM DESCRIPTION

CAN (Controller Area Network) is a serial communication line for real time application. It is an on-vehicle mul-
tiplex communication line with high data communication speed and excellent error detection ability. Many elec-
tronic control units are equipped onto a vehicle, and each control unit shares information and links with other
control units during operation (not independent). In CAN communication, control units are connected with 2
communication lines (CAN H line, CAN L line) allowing a high rate of information transmission with less wiring.
Each control unit transmits/receives data but selectively reads required data only.

CAN COMMUNICATION UNIT

×

:Applicable

Body type

Sedan/Wagon/Hatch back

Axle

2WD

Engine

YD22DDTi

F9Q

Transmission

M/T

Brake control

ESP

ABS

ESP

ABS

CAN communication unit

ECM

×

×

×

×

×

×

×

×

ESP/TCS/ABS control unit

×

×

×

×

ABS actuator and electric
unit (control unit)

×

×

×

×

Data link connector

×

×

×

×

×

×

×

×

Tyre pressure monitoring
control unit

×

×

×

×

Steering angle sensor

×

×

×

×

Smart entrance control unit

×

×

×

×

×

×

×

×

Combination meter

×

×

×

×

×

×

×

×

Can communication type

DI-7, "TYPE

21,TYPE22/TYPE29,

TYPE30"

DI-8, "TYPE

23,TYPE24/TYPE31,

TYPE32"

DI-9, "TYPE 25/

TYPE26"

DI-10, "TYPE 27/
TYPE28"

COMBINATION METERS (LHD MODELS)

DI-7

C

D

E

F

G

H

I

J

L

M

A

B

DI

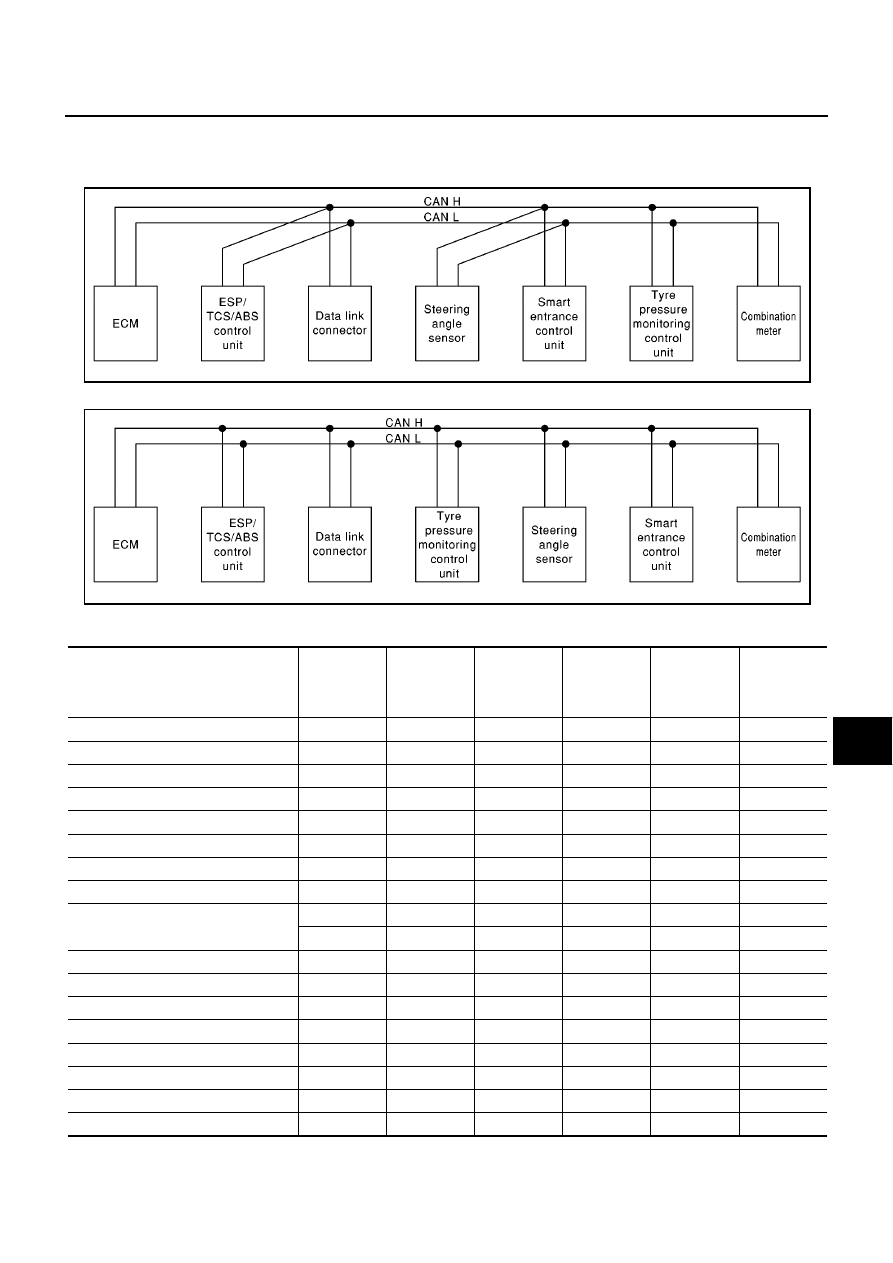

TYPE 21,TYPE22/TYPE29, TYPE30
System diagram

●

LHD models (Type21, Type22)

●

RHD models (Type29, Type30)

Input/output signal chart

T: Transmit R: Receive

SKIA1524E

SKIA1538E

Signals

ECM

ESP/ TCS /

ABS control

unit

Steering

angle sensor

Smart

entrance

control unit

Tyre pres-

sure monitor-

ing control

unit

Combination

meter

Engine speed signal

T

R

R

Accelerator pedal position signal

T

R

Steering angle sensor signal

R

T

Air conditioner switch signal

R

T

MI signal

T

R

Glow indicator lamp signal

T

R

Engine coolant temperature signal

T

R

Fuel consumption signal

T

R

Vehicle speed signal

T

R

R

R

T

Seat belt reminder signal

R

T

Lighting switch position signal

T

R

Flashing indicator signal

T

R

Engine cooling fan speed signal

T

R

Child lock indicator signal

T

R

Door switches state signal

T

R

A/C compressor signal

T

R

Tyre pressure signal

T

R

DI-8

COMBINATION METERS (LHD MODELS)

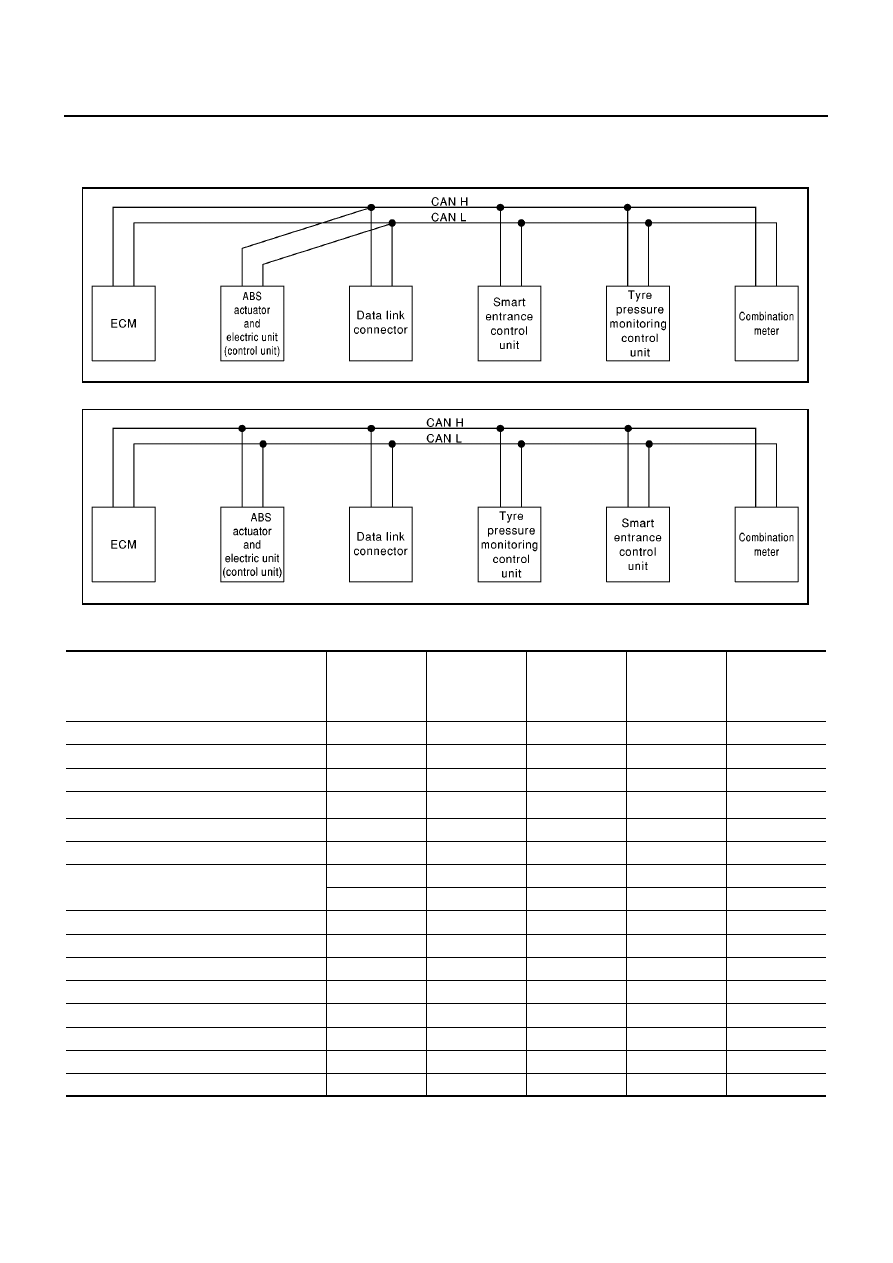

TYPE 23,TYPE24/TYPE31, TYPE32
System diagram

●

LHD models (Type23, Type24)

●

RHD models (Type31, Type32)

Input/output signal chart

T: Transmit R: Receive

SKIA1525E

SKIA1539E

Signals

ECM

ABS actuator

and electric

unit (control

unit)

Smart entrance

control unit

Tyre pressure

monitoring

control unit

Combination

meter

Engine speed signal

T

R

Air conditioner switch signal

R

T

MI signal

T

R

Glow indicator lamp signal

*1

T

R

Engine coolant temperature signal

T

R

Fuel consumption signal

T

R

Vehicle speed signal

T

R

R

R

T

Seat belt reminder signal

R

T

Lighting switch position signal

T

R

Flashing indicator signal

T

R

Engine cooling fan speed signal

T

R

Child lock indicator signal

T

R

Door switches state signal

T

R

A/C compressor signal

T

R

Tyre pressure signal

T

R
