CO-1

ENGINE COOLING SYSTEM

B ENGINE

CONTENTS

C

D

E

F

G

H

I

J

K

L

M

SECTION

A

CO

ENGINE COOLING SYSTEM

YD

PRECAUTIONS .......................................................... 3

Precautions For Liquid Gasket ................................. 3

REMOVAL AND LIQUID GASKET ........................ 3
LIQUID GASKET APPLICATION PROCEDURE..... 3

PREPARATION ........................................................... 4

Special Service Tools ............................................... 4

OVERHEATING CAUSE ANALYSIS .......................... 5

Troubleshooting Chart .............................................. 5

COOLING SYSTEM .................................................... 7

Cooling Circuit .......................................................... 7

ENGINE COOLANT .................................................... 8

Inspection ................................................................. 8

LEVEL CHECK ..................................................... 8
LEAK CHECK ....................................................... 8

Changing Engine Coolant ........................................ 8

DRAINING ENGINE COOLANT ........................... 8
REFILLING ENGINE COOLANT .......................... 9
FLUSHING COOLING SYSTEM ........................... 9

RADIATOR ................................................................ 10

Removal and Installation ........................................ 10

REMOVAL ........................................................... 10
INSTALLATION ................................................... 10

Disassembly and Assembly Radiator Fan ..............11

DISASSEMBLY ....................................................11
ASSEMBLY ..........................................................11

Checking Radiator Cap ...........................................11
Checking Radiator .................................................. 12

RADIATOR (ALUMINUM TYPE) .............................. 13

Disassembly and Assembly ................................... 13

PREPARATION ................................................... 13
DISASSEMBLY ................................................... 13
ASSEMBLY ......................................................... 14
INSPECTION ...................................................... 16

WATER PUMP .......................................................... 17

Removal and Installation ........................................ 17

REMOVAL ........................................................... 17
INSPECTION AFTER REMOVAL ....................... 17
INSTALLATION ................................................... 18
INSPECTION AFTER INSTALLATION ............... 18

THERMOSTAT AND WATER PIPING ...................... 19

Removal and Installation ........................................ 19

REMOVAL ........................................................... 19
INSPECTION AFTER REMOVAL ....................... 20
INSTALLATION ................................................... 20

SERVICE DATA AND SPECIFICATIONS (SDS) ...... 21

Standard and Limit .................................................. 21

CAPACITY ........................................................... 21
THERMOSTAT .................................................... 21
RADIATOR .......................................................... 21

Tightening Torque ................................................... 21

F9Q

PRECAUTIONS ........................................................ 22

Precautions For Liquid Gasket ............................... 22

REMOVAL OF LIQUID GASKET ......................... 22
LIQUID GASKET APPLICATION PROCEDURE... 22

PREPARATION ......................................................... 23

Special Service Tools ............................................. 23

OVERHEATING CAUSE ANALYSIS ........................ 24

Troubleshooting Chart ............................................ 24

ENGINE COOLANT .................................................. 25

Inspection ............................................................... 25

LEVEL CHECK .................................................... 25

Changing Engine Coolant ....................................... 25

DRAINING ENGINE COOLANT .......................... 25
REFILLING ENGINE COOLANT ......................... 25
FLUSHING COOLING SYSTEM ......................... 26

RADIATOR ................................................................ 27

Removal and Installation ........................................ 27

REMOVAL ........................................................... 27
INSTALLATION ................................................... 28

Disassembly and Assembly Radiator Fan .............. 28

DISASSEMBLY ................................................... 28
ASSEMBLY ......................................................... 28

Checking Radiator .................................................. 28

CO-2

WATER PUMP ........................................................... 30

Removal and Installation ........................................ 30

REMOVAL ........................................................... 30
INSPECTION AFTER REMOVAL ........................ 30
INSTALLATION .................................................... 31

WATER OUTLET,WATER PIPING ............................32

Removal and Installation .........................................32

REMOVAL ............................................................32
INSTALLATION ....................................................32

PRECAUTIONS

CO-3

[YD]

C

D

E

F

G

H

I

J

K

L

M

A

CO

[YD]

PRECAUTIONS

PFP:00001

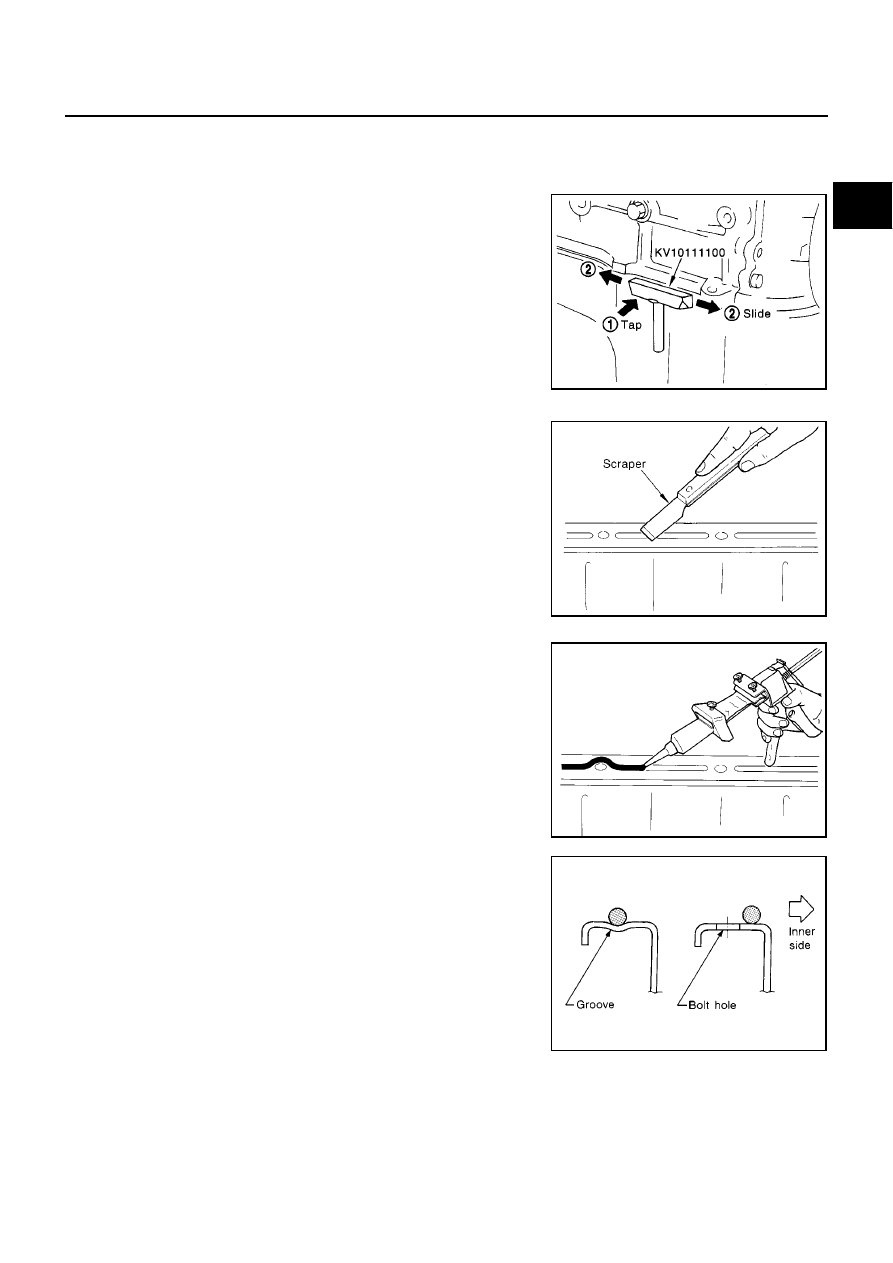

Precautions For Liquid Gasket

EBS00SJK

REMOVAL AND LIQUID GASKET

●

After removing the mounting bolts and nuts, separate the mating
surface using a seal cutter and remove the liquid gasket.

CAUTION:

Be careful not to damage the mating surfaces.

●

In areas where the cutter is difficult to use, use a plastic hammer
to lightly tap the gasket applied area.

CAUTION:

If for some unavoidable reason a tool such as a flat-bladed
screwdriver is used, be careful not to damage the mating sur-
faces.

LIQUID GASKET APPLICATION PROCEDURE

1.

Using a scraper, remove the old liquid gasket adhering to the
gasket application surface and the mating surface.

●

Remove the liquid gasket completely from the groove of the
gasket application surface, mounting bolts, and bolt holes.

2.

Wipe the gasket application surface and the mating surface with
white gasoline (lighting and heating use) to remove adhering
moisture, grease and foreign materials.

3.

Attach the liquid gasket to the tube presser.
Use Genuine Liquid Gasket or equivalent.

4.

Apply the gasket without breaks to the specified location with the
specified dimensions.

●

If there is a groove for the liquid gasket application, apply the
gasket to the groove.

●

As for the bolt holes, normally apply the gasket inside the
holes. Occasionally, it should be applied outside the holes.
Make sure to read this service manual.

●

Within five minutes of gasket application, install the mating
component.

●

If the liquid gasket protrudes, wipe it off immediately.

●

Do not retighten after the installation.

●

After 30 minutes or more have passed from the installation, fill
the engine oil and coolant.

CAUTION:

If there are specific instructions in this service manual, observe
them.

PBIC0275E

PBIC0003E

EMA0622D

SEM164F

CO-4

[YD]

PREPARATION

PREPARATION

PFP:00002

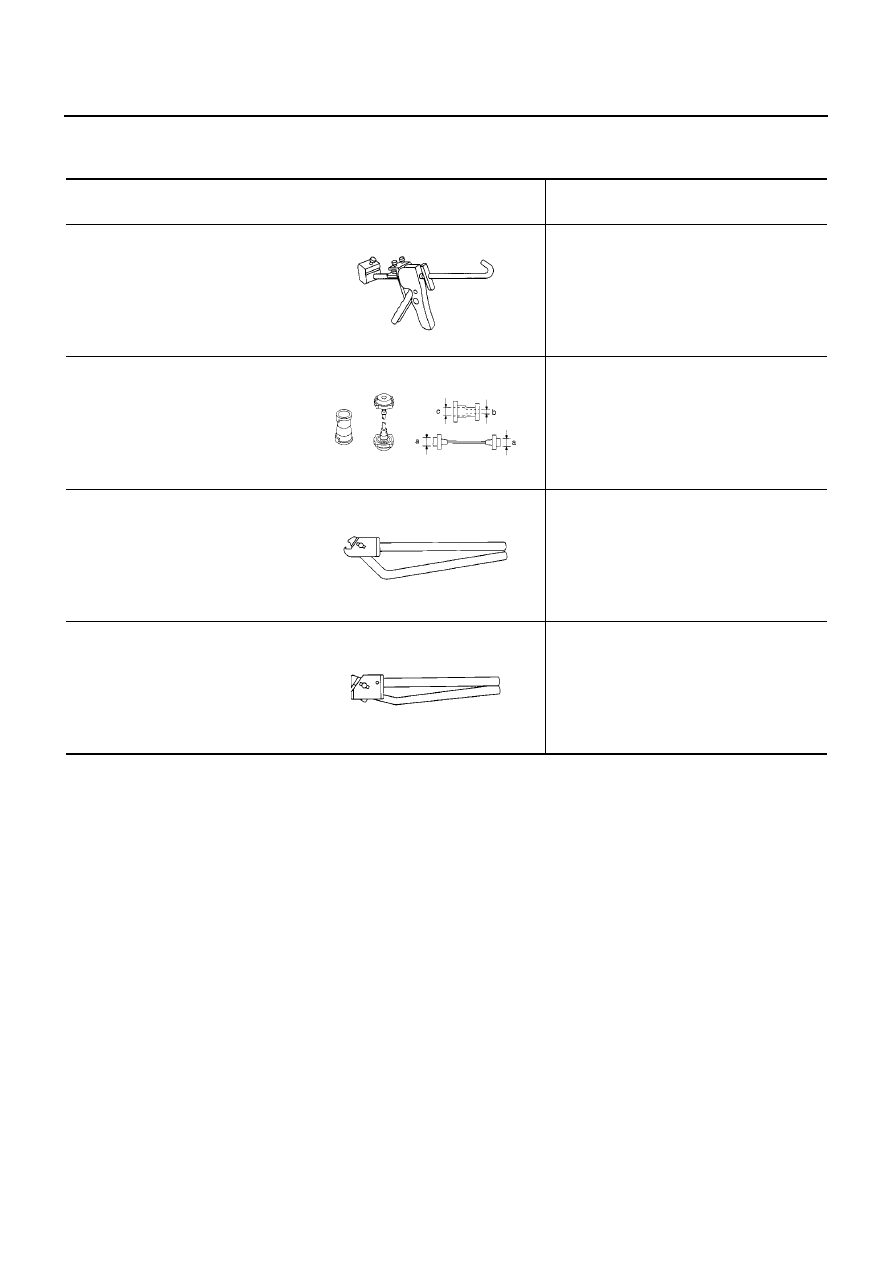

Special Service Tools

EBS00SJL

Tool number
Tool name

Description

WS39930000
Tube pressure

Pressing the tube of liquid gasket

EG17650301
Radiator cap tester adapter

Adapting radiator cap tester to radiator filler
neck
a: 28 (1.10) dia.
b: 31.4 (1.236) dia.
c: 41.3 (1.626) dia.
Unit: mm (in)

KV99103510

Radiator plate pliers A

Installing radiator upper and lower tanks

KV99103520
Radiator plate pliers B

Removing radiator upper and lower tanks

S-NT052

S-NT564

S-NT224

S-NT225
