Nissan Primera P12. Manual - part 151

YAW RATE/SIDE G SENSOR

BRC-109

[ESP/TCS/ABS]

C

D

E

G

H

I

J

K

L

M

A

B

BRC

YAW RATE/SIDE G SENSOR

PFP:47931

Removal and Installation

EFS002XZ

REMOVAL

1.

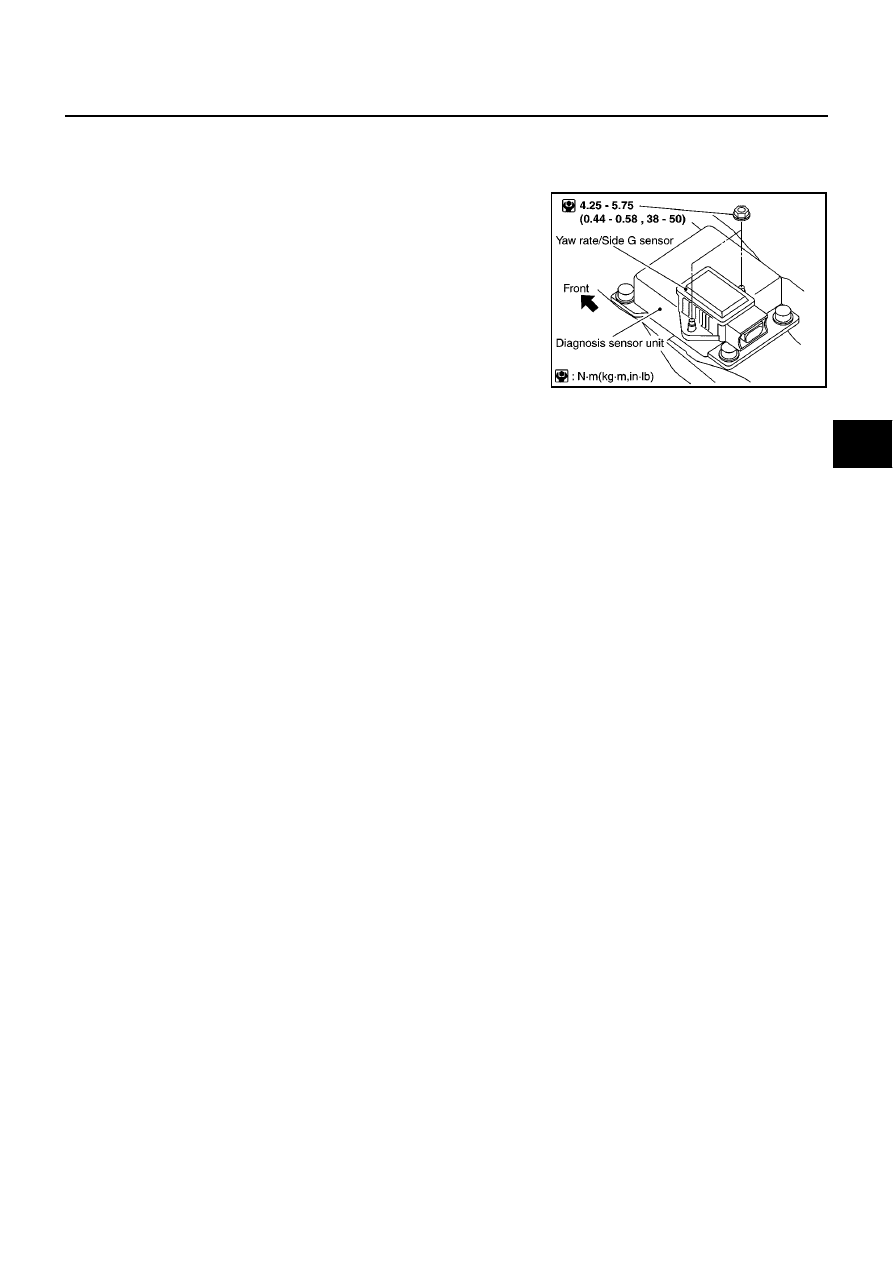

Remove the diagnosis sensor unit. Refer to SRS section in P12
ESM (SM2E00-1P12E0E) .

2.

Disconnect the harness connector.

3.

Remove the mounting bolts, and remove the yaw rate / side G
sensor.

CAUTION:

Do not drop or strike the yaw rate / side G sensor, because it
has little endurance against impact.

INSTALLATION

●

Installation is the reverse order of removal.

CAUTION:

Do not drop or strike the yaw rate / side G sensor, because it has little endurance against impact.

SFIA0331E

BRC-110

[ESP/TCS/ABS]

ESP OFF SWITCH

ESP OFF SWITCH

PFP:25145

Removal and Installation

EFS002Y0

REMOVAL

1.

Remove the instrument lower driver panel. Refer to IP section in
P12 ESM (SM2E00-1P12E0E) .

2.

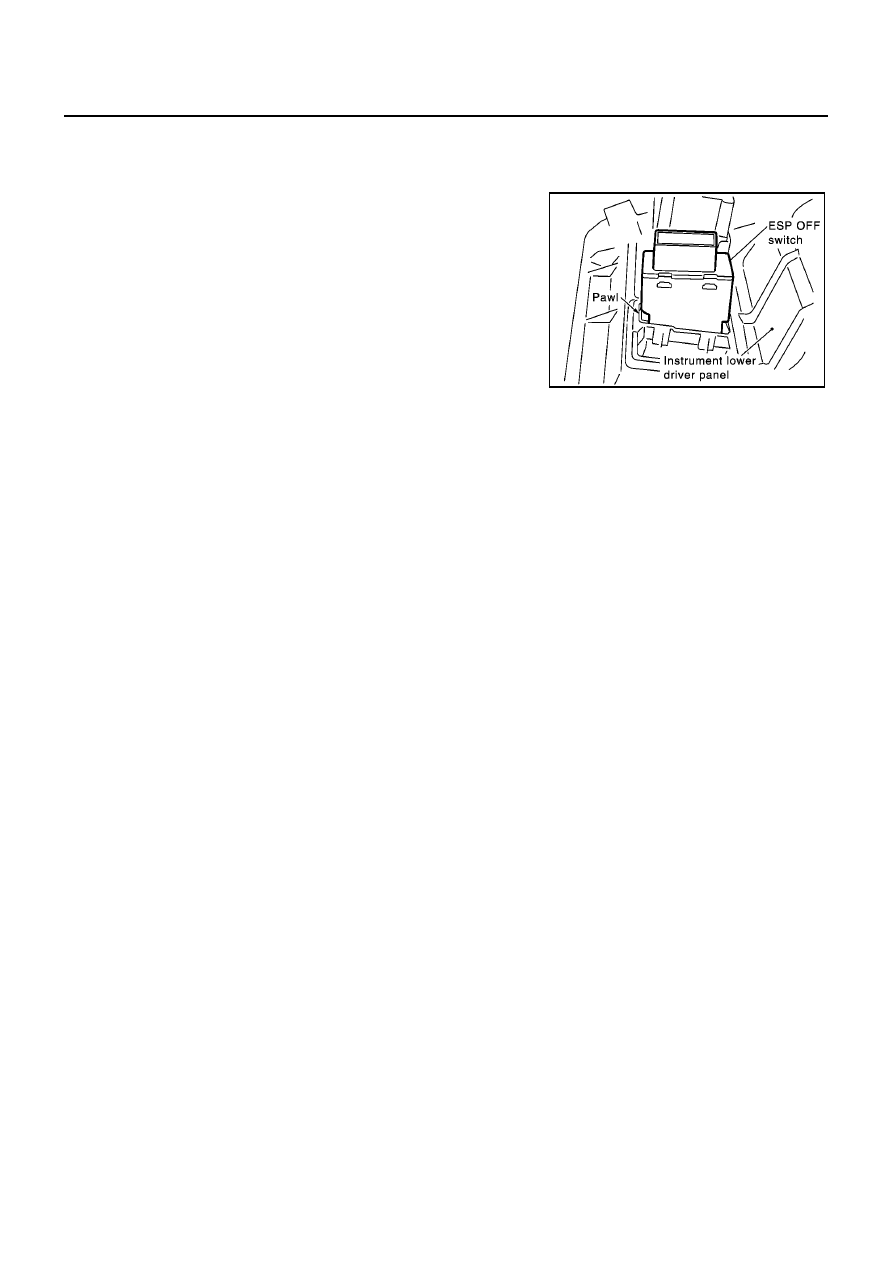

Push the ESP OFF switch's pawls and remove the switch from
the instrument lower driver panel.

INSTALLATION

Installation is the reverse order of removal.

SFIA0453E

CL-1

CLUTCH

C TRANSMISSION/TRANSAXLE

CONTENTS

D

E

F

G

H

I

J

K

L

M

SECTION

A

B

CL

CLUTCH

YD

PRECAUTIONS .......................................................... 2

Caution ..................................................................... 2

PREPARATION ........................................................... 3

Special Service Tools ............................................... 3
Commercial Service Tool ......................................... 3

NOISE, VIBRATION AND HARSHNESS (NVH)
TROUBLESHOOTING ................................................ 4

NVH Troubleshooting Chart ..................................... 4

CLUTCH PEDAL ........................................................ 5

On-Vehicle Inspection and Adjustment .................... 5

HEIGHT ADJUSTMENT ....................................... 5
CLUTCH SWITCH POSITION ADJUSTMENT ..... 5
FREE PLAY INSPECTION .................................... 6
CLEARANCE CHECK ........................................... 6

Removal and Installation .......................................... 6

INSPECTION AFTER REMOVAL ......................... 7

CLUTCH FLUID .......................................................... 8

Air Bleeding Procedure ............................................ 8

CLUTCH MASTER CYLINDER .................................. 9

Removal and Installation .......................................... 9

REMOVAL ............................................................. 9
INSTALLATION ................................................... 10

Disassembly and Assembly ................................... 10

DISASSEMBLY ................................................... 10
INSPECTION AFTER DISASSEMBLY ............... 10
ASSEMBLY ......................................................... 10

OPERATING CYLINDER .......................................... 11

Removal and Installation ........................................ 11

REMOVAL ........................................................... 11
INSTALLATION ................................................... 11

Disassembly and Assembly .................................... 11

DISASSEMBLY ................................................... 11
INSPECTION AFTER DISASSEMBLY ................ 11
ASSEMBLY ......................................................... 11

CLUTCH PIPING ....................................................... 12

Removal and Installation ........................................ 12

CLUTCH RELEASE MECHANISM ........................... 13

Removal and Installation (RS6F51A) ..................... 13

REMOVAL ........................................................... 13
INSPECTION AFTER REMOVAL ....................... 13
INSTALLATION ................................................... 13

CLUTCH DISC, CLUTCH COVER AND FLYWHEEL... 15

Removal and Installation ........................................ 15

REMOVAL ........................................................... 15
INSPECTION AND ADJUSTMENT AFTER
REMOVAL ........................................................... 15
INSTALLATION ................................................... 16

SERVICE DATA AND SPECIFICATIONS (SDS) ...... 17

Clutch Control System ............................................ 17
Clutch Master Cylinder ........................................... 17
Clutch Operating Cylinder ...................................... 17
Clutch Disc ............................................................. 17
Clutch Cover ........................................................... 17
Clutch Pedal ........................................................... 17

CL-2

[YD]

PRECAUTIONS

[YD]

PRECAUTIONS

PFP:00001

Caution

ECS009XD

●

Recommended fluid is brake fluid “DOT 3” or “DOT 4”.

●

Never reuse drained brake fluid.

●

Be careful not to splash brake fluid on painted areas.

●

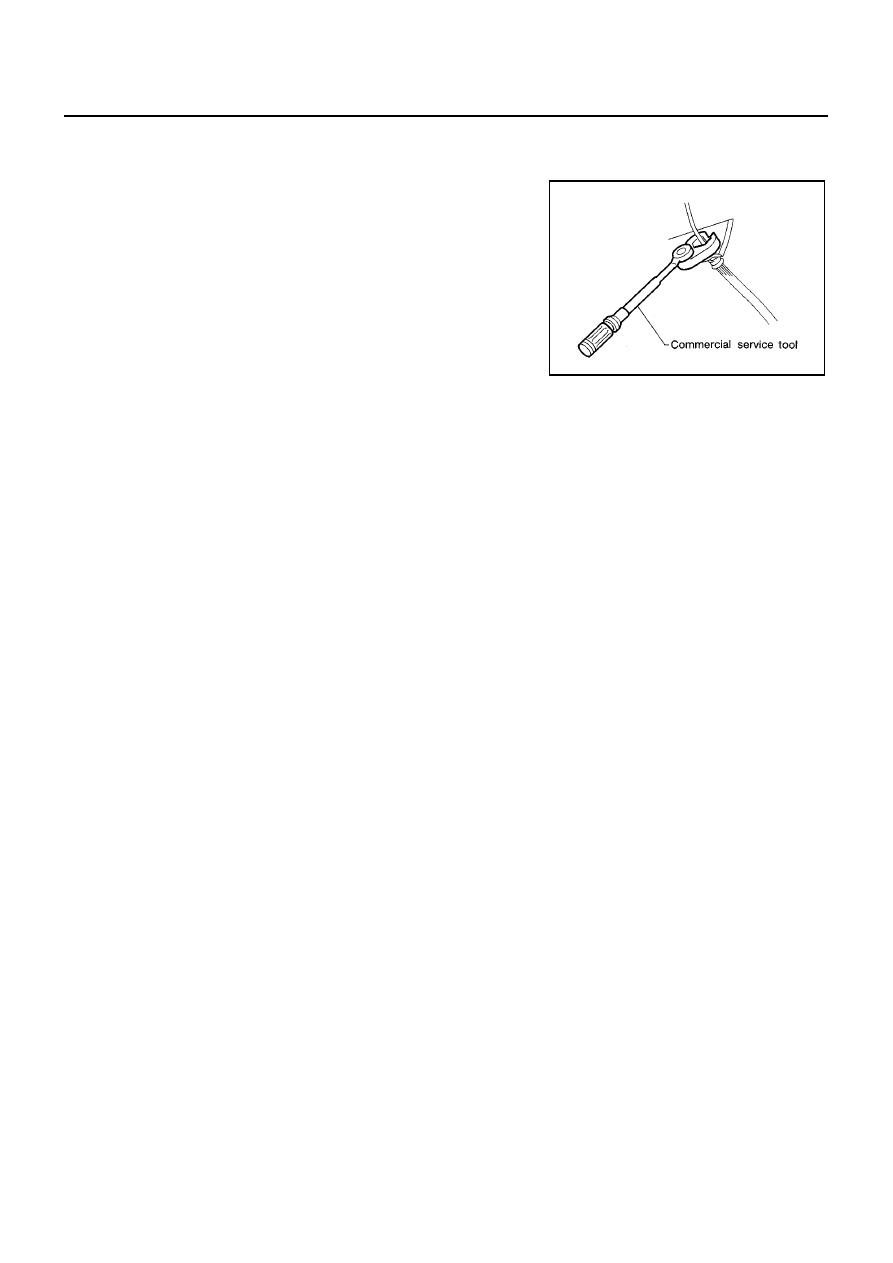

When removing and installing clutch piping, use Tool.

●

Use new brake fluid to clean or wash all parts of master cyl-
inder and operating cylinder.

●

Never use mineral oils such as gasoline or kerosene. It will
ruin the rubber parts of the hydraulic system.

WARNING:

After cleaning clutch disc, wipe it with a dust collector. Do not
use compressed air.

SBR686C
