4.

SYMPTOM CHECK 4

Check that the symptom is reproduce when the engine speed is increased with the vehicle stopped.

Is inspection result OK?

OK

>> GO TO 5.

NG

>>

●

Normal.

CAUTION:

This symptom may appear with vehicle stopped.

5.

SYMPTOM CHECK 5

Check that the symptom is reproduce when any switch of electrical equipment is operated.

Is inspection result OK?

OK

>> Check that there are no radio, antenna, and antenna lead-in wires (including wiring) near control

unit.

NG

>> GO TO 6.

6.

ABS WARNING LAMP INSPECTION

Check that the ABS warning lamp turns on.
Is inspection result OK?

OK

>> Perform the self-diagnosis.

NG

>> GO TO 7.

7.

WHEEL SENSOR INSPECTION

Check the wheel sensor system.

●

Sensor mounting inspection

●

Sensor pick-up inspection for iron chips (e.g. Number of teeth, damaged teeth)

●

Sensor connector engagement inspection

●

Wheel sensor path harness and connector inspection

Is inspection result OK?

OK

>> Normal

NG

>> Wheel sensor and rotor lines repair

BRC-30

[ABS]

WHEEL SENSORS

WHEEL SENSORS

PFP:47910

Removal and Installation

EFS002WI

CAUTION:

●

Be careful not to damage sensor edge and rotor tooth. Before removing front or rear wheel hub,
remove wheel sensor to avoid sensor wiring damage. Otherwise, sensor may be deactivated.

●

When removing sensor, avoid rotating it as much as possible. Do not forcibly pull sensor harness.

●

When installing, check sensor pick-up and mounting hole for foreign material such as iron chips.
Check no foreign material has been caught in sensor rotor. Remove any foreign material found.
Tighten mounting bolts and nuts to the specified torque.

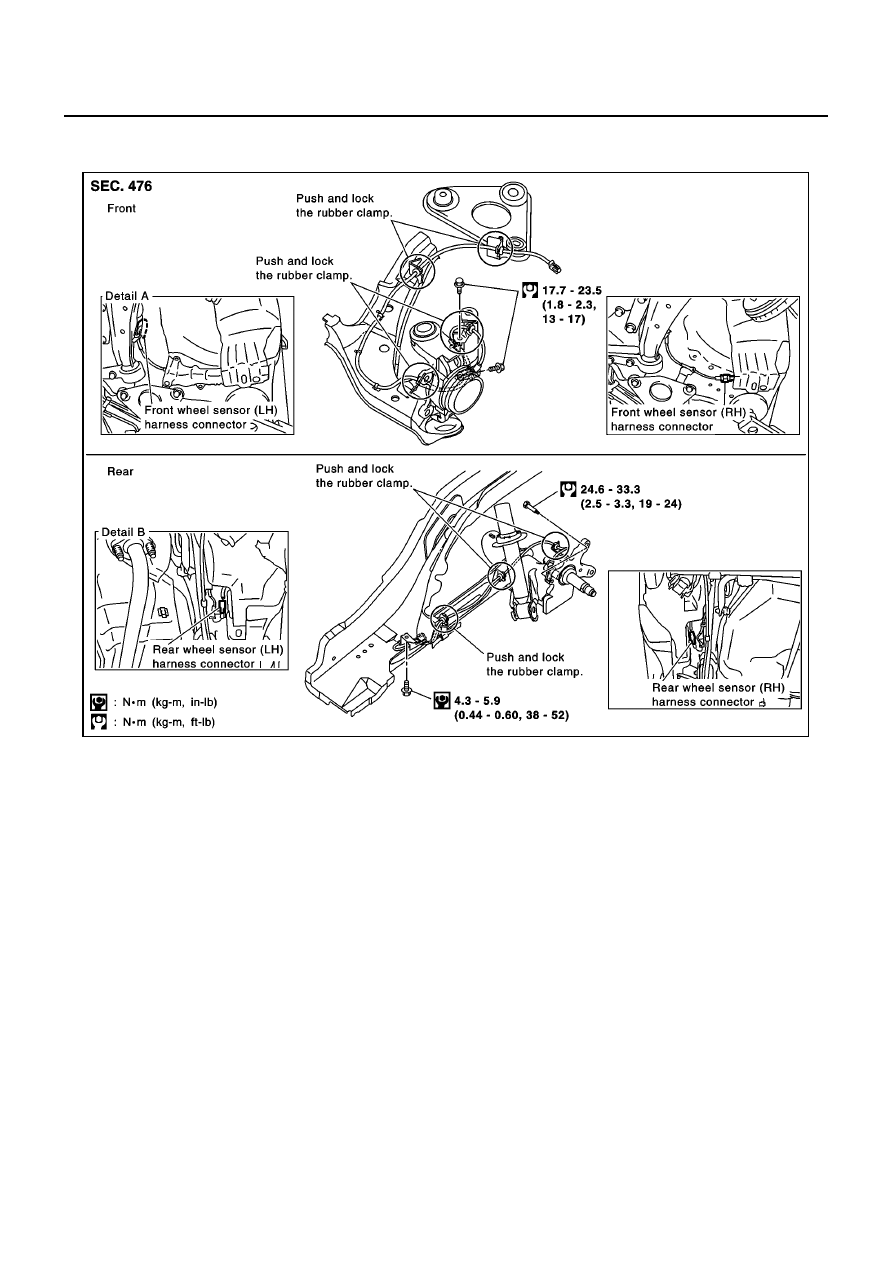

SFIA0421E

SENSOR ROTOR

BRC-31

[ABS]

C

D

E

G

H

I

J

K

L

M

A

B

BRC

SENSOR ROTOR

PFP:47970

Removal and Installation

EFS002WJ

REMOVAL
Front

1.

Remove drive shaft. Refer to

FAX-11, "REMOVAL"

.

2.

Remove sensor rotor from drive shaft. Refer to

FAX-14, "DISASSEMBLY"

.

Rear

1.

Remove wheel hub. Refer to

RAX-5, "REMOVAL"

.

2.

Remove sensor rotor from wheel hub. Refer to

RAX-5, "REMOVAL"

.

INSTALLATION
Front

1.

Install sensor rotor to drive shaft. Refer to

FAX-17, "ASSEMBLY"

.

2.

Connect drive shaft. Refer to

FAX-13, "INSTALLATION"

.

Rear

1.

Install sensor rotor to wheel hub. Refer to

RAX-6, "INSTALLATION"

.

2.

Connect wheel hub. Refer to

RAX-6, "INSTALLATION"

.

BRC-32

[ABS]

ACTUATOR AND ELECTRIC UNIT

ACTUATOR AND ELECTRIC UNIT

PFP:47660

Removal and Installation

EFS002WK

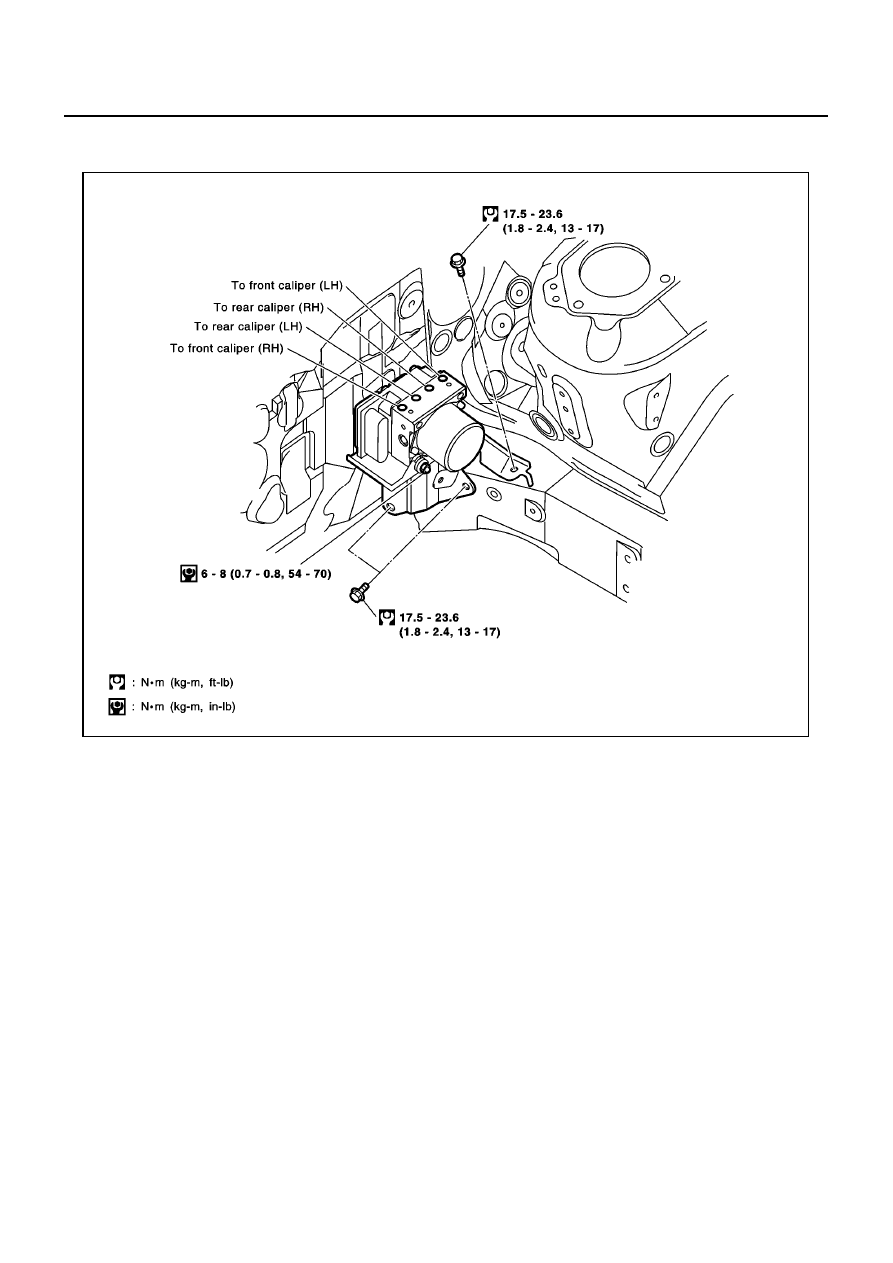

SFIA0425E
