Nissan Primera P12. Manual - part 113

NATS (NISSAN ANTI-THEFT SYSTEM)

BL-161

C

D

E

F

G

H

J

K

L

M

A

B

BL

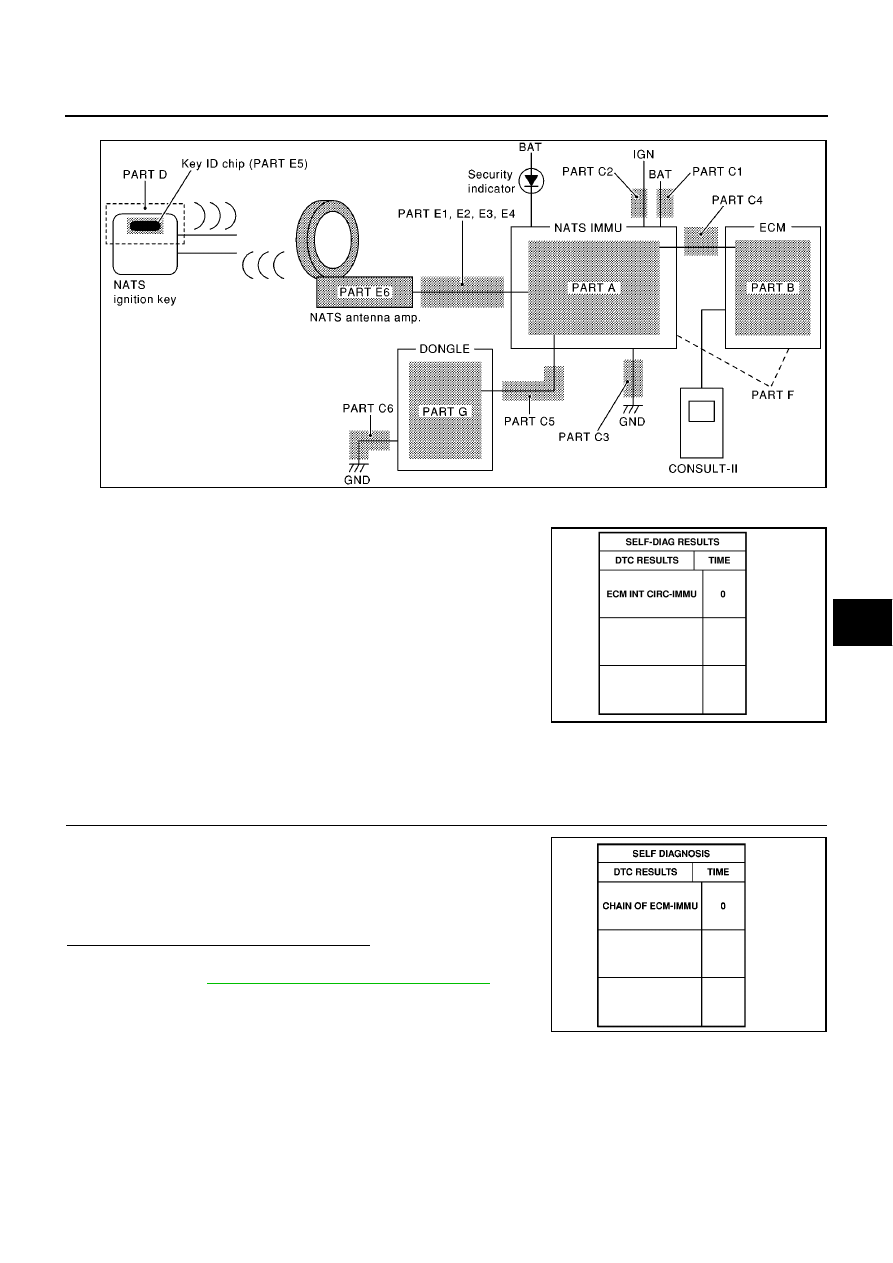

DIAGNOSTIC SYSTEM DIAGRAM

Diagnostic Procedure 1

EIS005JD

Self-diagnostic results:
“ECM INT CIRC-IMMU” displayed on CONSULT-II screen
1.

Confirm SELF-DIAGNOSTIC RESULTS “ECM INT CIRC-IMMU”
displayed on CONSULT-II screen.

2.

Replace ECM.
Ref. part No. B

3.

Perform initialization with CONSULT-II.
For initialization, refer to “CONSULT-II operation manual NATS”.

Diagnostic Procedure 2

EIS005JE

Self-diagnostic results:
“CHAIN OF ECM-IMMU” displayed on CONSULT-II screen

1.

CONFIRM SELF-DIAGNOSTIC RESULTS

Confirm SELF-DIAGNOSTIC RESULTS “CHAIN OF ECM-IMMU”
displayed on CONSULT-II screen.

NOTE:
In rare case, “CHAIN OF ECM-IMMU” might be stored during key
registration procedure, even if the system is not malfunctioning.

Is CONSULT-II screen displayed as above?

Yes

>> GO TO 2

No

>> GO TO

BL-159, "SYMPTOM MATRIX CHART 1"

.

SIIA1667E

SEL152X

SEL292W

BL-162

NATS (NISSAN ANTI-THEFT SYSTEM)

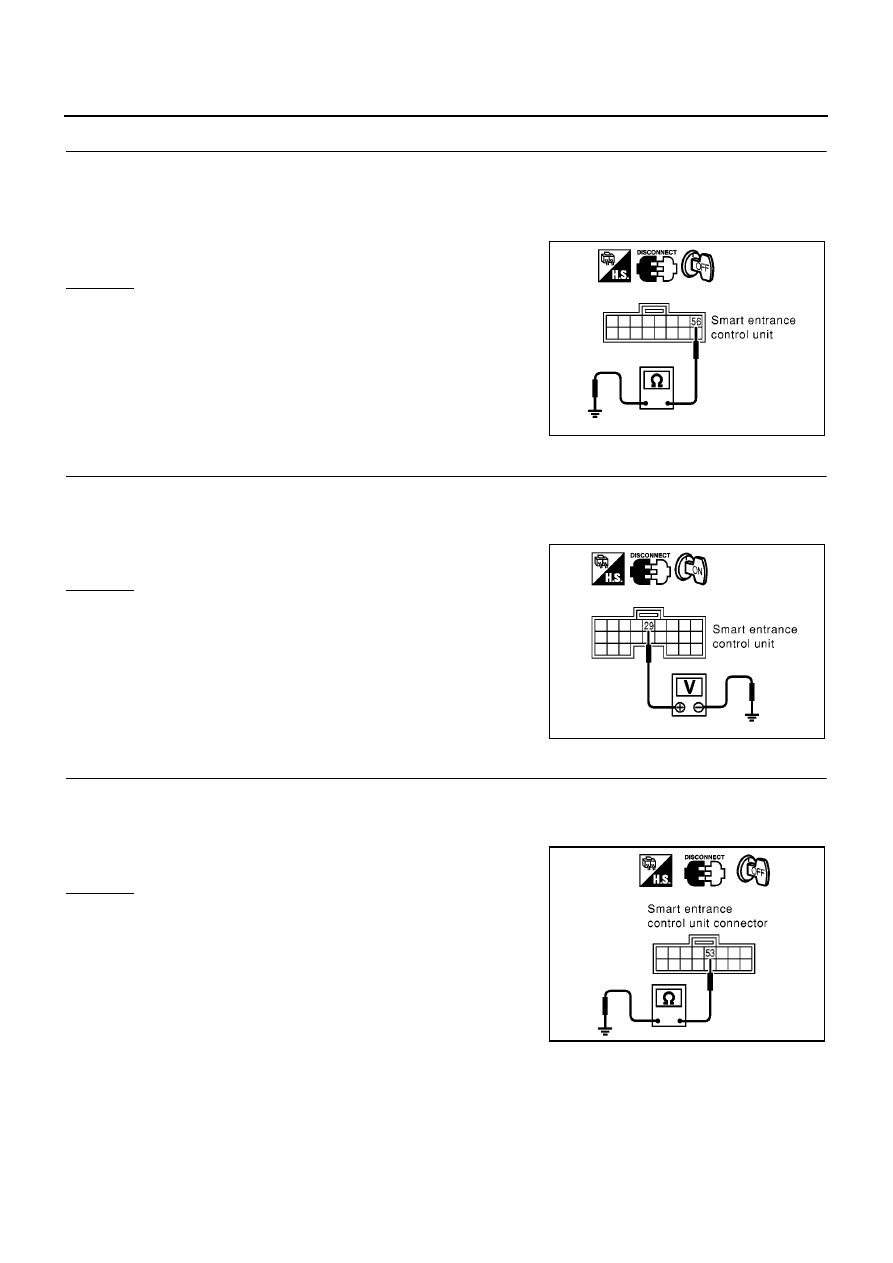

2.

CHECK POWER SUPPLY CIRCUIT FOR IMMU

1.

Turn ignition switch OFF.

2.

Disconnect IMMU connector.

3.

Check voltage between IMMU (Smart entrance control unit) harness connector M43 terminal 56 and
ground CONSULT-II or tester.

OK or NG

OK

>> GO TO 3

NG

>> Check the following

●

10A fuse [No. 12, located in the fuse block (J/B)]

●

Harness for open or short between fuse and IMMU
connector
Ref. Part No. C1

3.

CHECK IGN SW. ON SIGNAL

1.

Turn ignition switch ON.

2.

Check voltage between IMMU (Smart entrance control unit) harness connector M42 terminal 29 and
ground with CONSULT-II or tester.

OK or NG

OK

>> GO TO 4

NG

>> Check the following

●

10A fuse [No. 10, located in the fuse block (J/B)]

●

Harness for open or short between fuse and IMMU
connector
Ref. part No. C2

4.

CHECK GROUND CIRCUIT FOR IMMU

1.

Turn ignition OFF.

2.

Check continuity between IMMU (Smart entrance control unit) harness connector M43 terminal 53 and
ground.

OK or NG

OK

>> GO TO 5

NG

>> Repair harness. Ref. part No. C3

56 (R/B) - Ground

: Battery voltage

SIIA1669E

29 (Y/G) - Ground

: Battery voltage

SIIA1668E

53 (B) - Ground

: Continuity should exist.

SIIA1565E

NATS (NISSAN ANTI-THEFT SYSTEM)

BL-163

C

D

E

F

G

H

J

K

L

M

A

B

BL

5.

REPLACE IMMU (SMART ENTRANCE CONTROL UNIT)

1.

Replace IMMU (Smart entrance control unit) Ref. part No. A

2.

Perform initialization with CONSULT-II.
For initialization, refer to “CONSULT-II operation manual NATS”.

Does the engine start?

Yes

>> IMMU (Smart entrance control unit) is malfunctioning.

No

>>

●

ECM is malfunctioning.

●

Replace ECM. Ref. part No. B

●

Perform initialization with CONSULT-II

●

For initialization, refer to “CONSULT-II operation manual NATS”

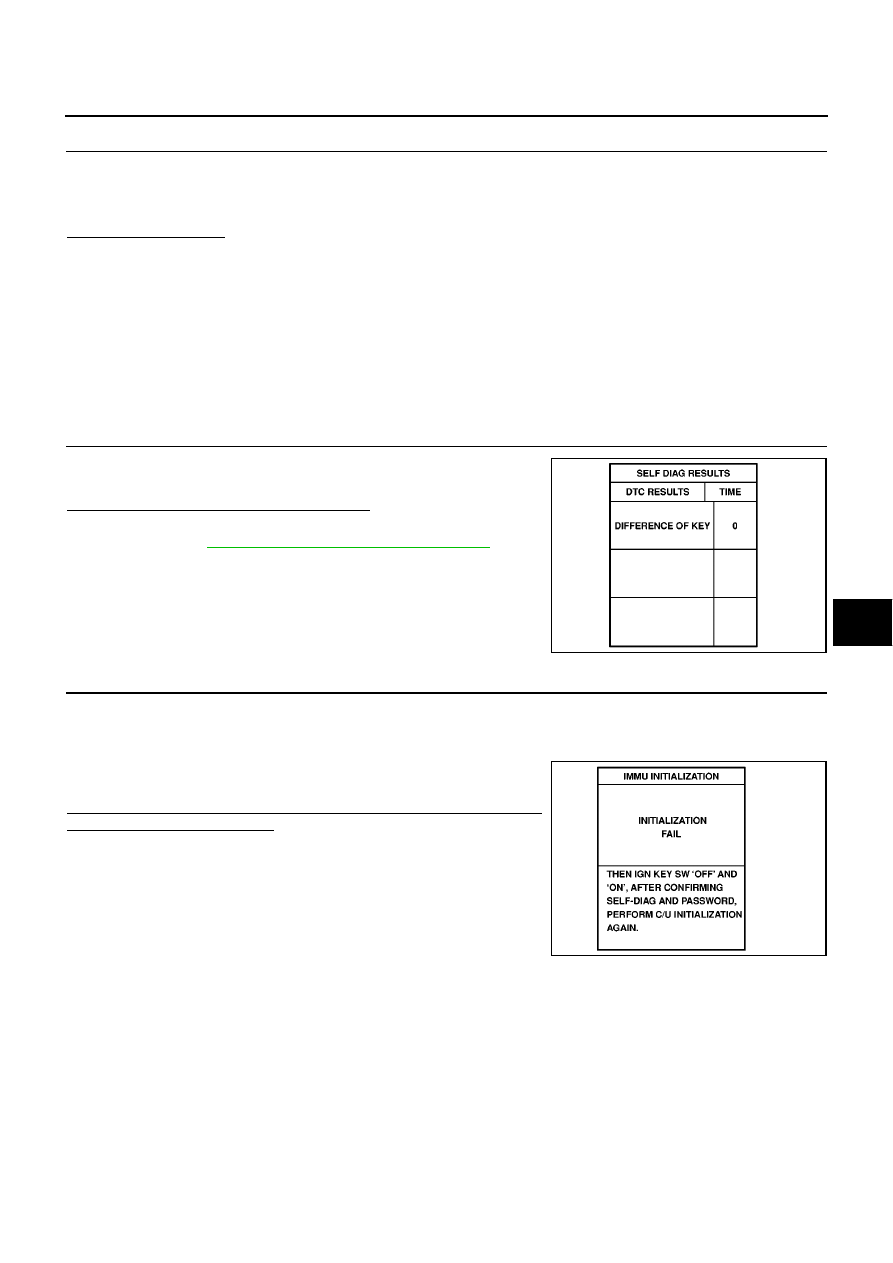

Diagnostic Procedure 3

EIS005JF

Self-diagnostic results:
“DIFFERENCE OF KEY” displayed on CONSULT-II screen

1.

CONFIRM SELF-DIAGNOSTIC RESULTS

Confirm SELF-DIAGNOSTIC RESULTS “DIFFERENCE OF KEY”
displayed on CONSULT-II screen.

Is CONSULT-II screen displayed as above?

Yes

>> GO TO 2

No

>> GO TO

BL-159, "SYMPTOM MATRIX CHART 1"

.

2.

PERFORM INITIALIZATION WITH CONSULT-II

Perform initialization with CONSULT-II. Re-register all NATS ignition key IDs.
For initialization and registration of NATS ignition key IDs, refer to “CONSULT-II operation manual NATS”.

NOTE:
If the initialization is not completed or fails, CONSULT-II shows
above message on the screen.

Can the system be initialized and can the engine be started with re-
registered NATS ignition key?

Yes

>>

●

Ignition key ID was unregistered. Ref. part No. D

No

>>

●

IMMU (Smart entrance control unit) is malfunctioning.

●

Replace IMMU (Smart entrance control unit). Ref.
part No. A

●

Perform initialization with CONSULT-II.

●

For initialization, refer to “CONSULT-II operation man-
ual NATS”.

SEL367X

SEL297W

BL-164

NATS (NISSAN ANTI-THEFT SYSTEM)

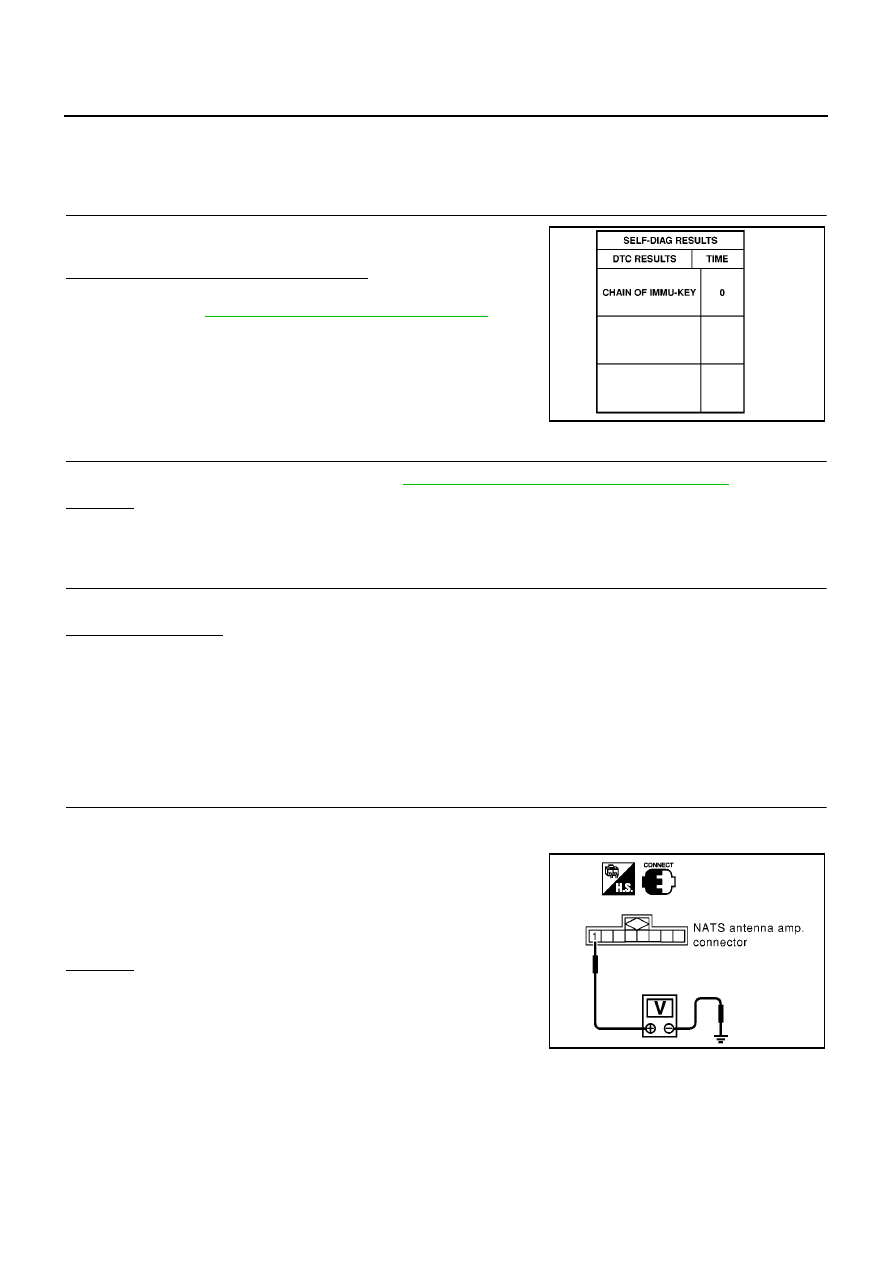

Diagnostic Procedure 4

EIS005JG

Self-diagnostic results:
“CHAIN OF IMMU-KEY” displayed on CONSULT-II screen

1.

CONFIRM SELF-DIAGNOSTIC RESULTS

Confirm SELF-DIAGNOSTIC RESULTS “CHAIN OF IMMU-KEY”
displayed on CONSULT-II screen.

Is CONSULT-II screen displayed as above?

Yes

>> GO TO 2

No

>> GO TO

BL-159, "SYMPTOM MATRIX CHART 1"

.

2.

CHECK NATS ANTENNA AMP. INSTALLATION

Check NATS antenna amp. installation. Refer to

BL-170, "How to Replace NATS Antenna Amp"

.

OK or NG

OK

>> GO TO 3

NG

>> Reinstall NATS antenna amp. correctly.

3.

CHECK NATS IGNITION KEY ID CHIP

Start engine with another registered NATS ignition key.

Does the engine start?

Yes

>>

●

Ignition key ID chip is malfunctioning.

●

Replace the ignition key.

●

Ref. part No. E5

●

Perform initialization with CONSULT-II.

●

For initialization, refer to “CONSULT-II Operation Manual NATS”.

No

>> GO TO 4.

4.

CHECK POWER SUPPLY FOR NATS ANTENNA AMP.

Check voltage between NATS antenna amp. harness connector M34 terminal 1(G) and ground with analogue
tester.

OK or NG

OK

>> GO TO 5.

NG

>>

●

Check harness for open or short between NATS
antenna amp and IMMU (Smart entrance control
unit).

NOTE:
If harness is OK, replace IMMU, perform initialization with CONSULT-II. For initialization, refer
to “CONSULT-II operation manual NATS”.

SEL957W

Before turning ignition switch “ON”

Voltage: 0V

Just after turning ignition switch “ON”

: Pointer of tester should move.

SIIA1670E
