THEFT WARNING SYSTEM

BL-137

C

D

E

F

G

H

J

K

L

M

A

B

BL

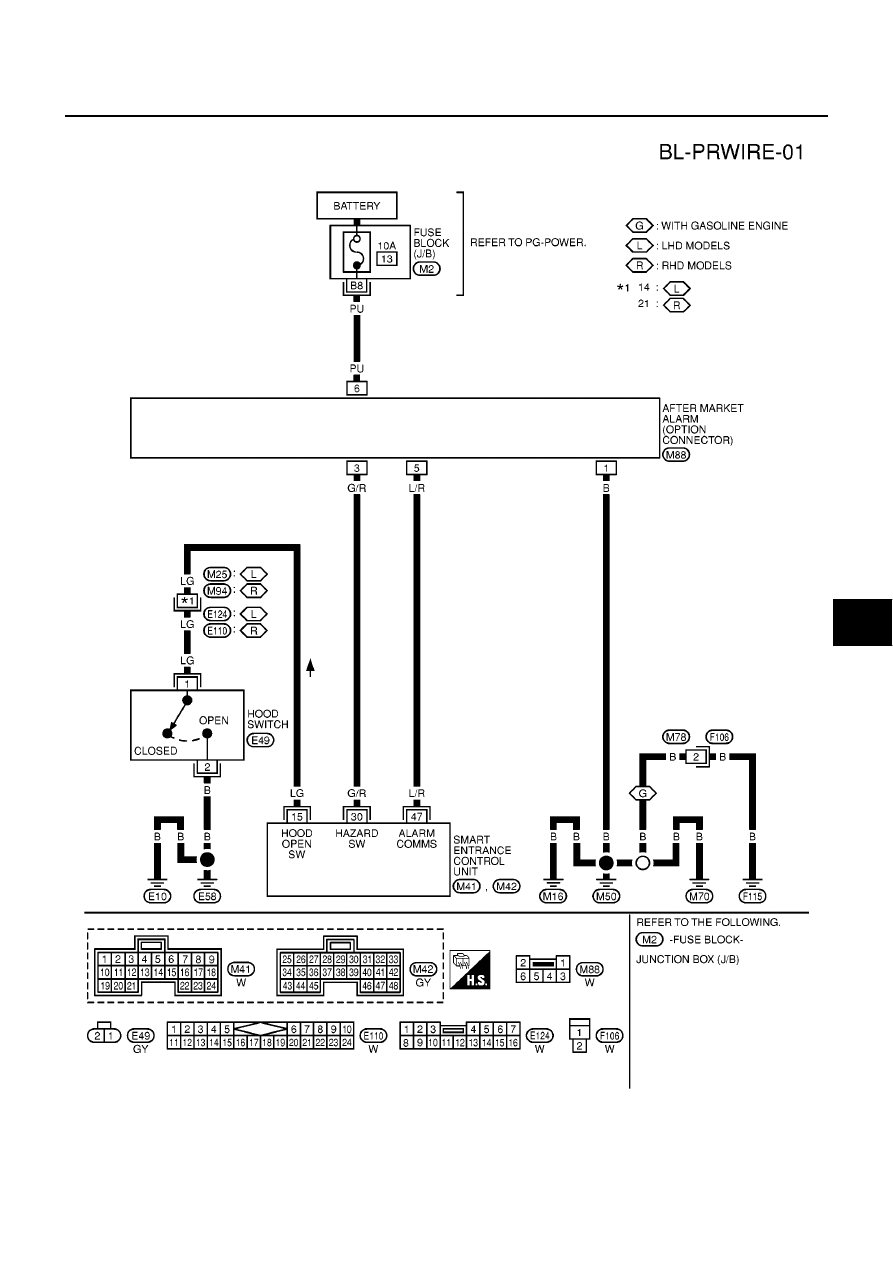

OPTION CONNECTOR — PREWIRE —

MKWA0696E

BL-138

THEFT WARNING SYSTEM

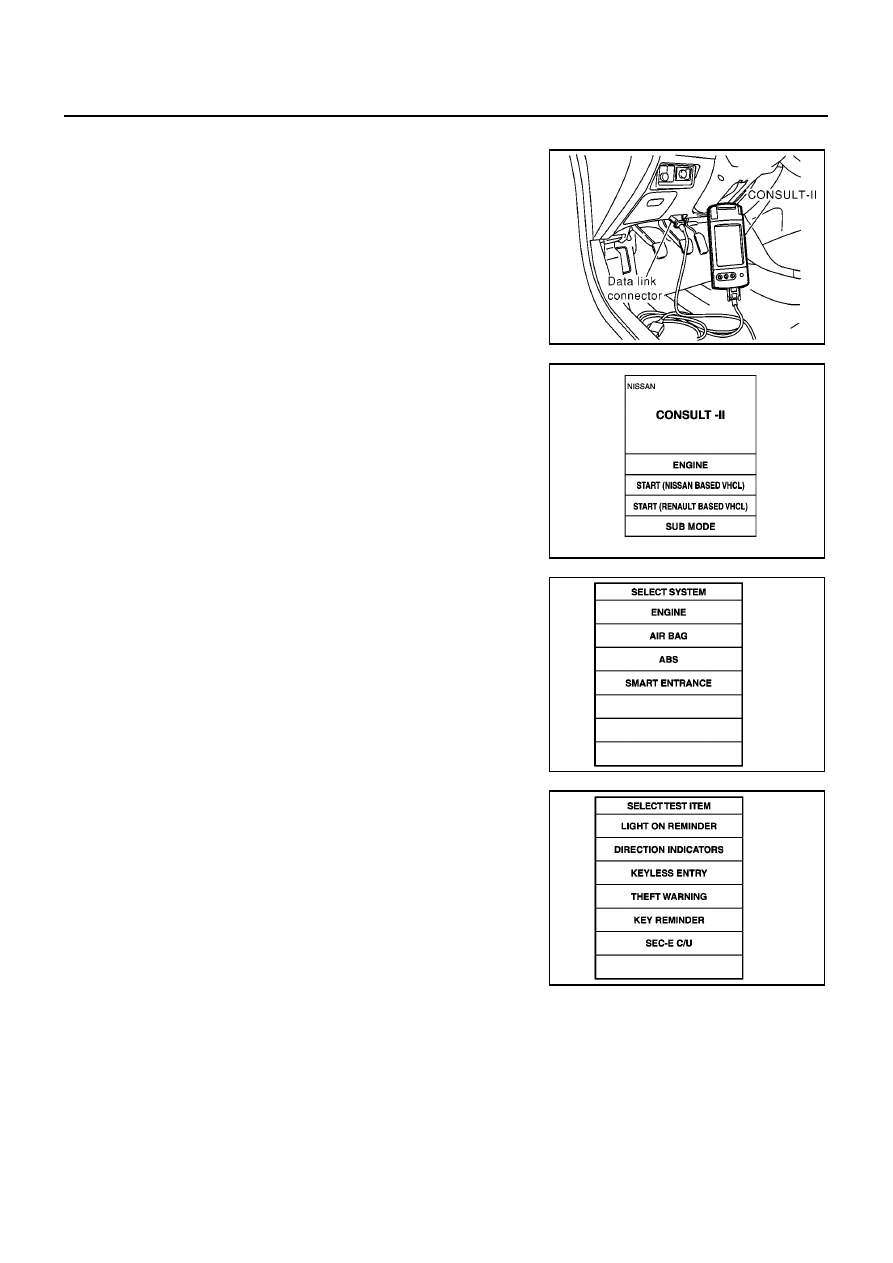

CONSULT- II Inspection Procedure

EIS005IU

1.

Turn ignition switch “OFF”.

2.

Connect CONSULT-II to the data link connector.

3.

Turn ignition switch “ON”.

4.

Touch “START(NISSAN BASED VHCL)”.

5.

Touch “SMART ENTRANCE”.

6.

Touch “THEFT WARNING”.

SIIA1645E

MBIB0233E

SIIA1678E

SIIA1679E

THEFT WARNING SYSTEM

BL-139

C

D

E

F

G

H

J

K

L

M

A

B

BL

7.

Select diagnosis mode.
“DATA MONITOR” and “WORK SUPPORT” are available.

CONSULT- II Application Items

EIS005IV

DATA MONITOR

WORK SUPPORT

Trouble Diagnoses

EIS005IW

First perform the “SELF-DIAG RESULTS” in “SMART ENTRANCE” with CONSULT-II, when perform the each
trouble diagnosis. Refer to

BCS-13, "CONSULT-II INSPECTION PROCEDURE"

.

SIIA1677E

Monitored Item

Description

IGNITION SW

Indicates [ON/OFF] condition of ignition switch in ON position.

RR LH DOOR SW

Indicates [ON/OFF] condition of rear door switch LH.

RR RH DOOR SW

Indicates [ON/OFF] condition of rear door switch RH.

AS DOOR SW

Indicates [ON/OFF] condition of front door switch (passenger side).

DR DOOR SW

Indicates [ON\OFF] condition of front door switch (driver side).

TRUNK OPEN SW

Indicates [ON/OFF] condition of trunk room lamp switch (sedan) or back door switch (wagon).

HOOD OPEN SW

Indicates [ON/OFF] condition of hood switch.

CDL LOCK SW

Indicates [ON/OFF] condition of lock signal from door lock/ unlock switch.

CDL UNLOCK SW

Indicates [ON/OFF] condition of unlock signal from door lock/ unlock switch.

DOOR SW - ALL

Indicates [ON/OFF] condition of door switch (All).

RKE LOCK

Indicates [ON/OFF] condition of lock signal from remote controller.

RKE UNLOCK

Indicates [ON/OFF] condition of unlock signal from remote controller.

RKE SEL UNLOCK

Indicates [ON/OFF] condition of select unlock signal from remote controller.

RKE TRUNK REL

Indicates [ON/OFF] condition of trunk (sedan) or back door (wagon) open signal from trunk or
back door release switch.

Test Item

Description

THEFT WARNING

This mode can be setting theft warning function.

LASTEST ALARM TRIGGER

This mode can be displayed last alarm trigger condition.

PRE- ARM FAST FLASH

This mode can be changed alarm operation.

SIREN FITTED

This mode can be setting siren condition.

PUREVIOUS ALARM TRIGGER

This mode can be displayed previous alarm trigger condition.

OLDEST ALARM TRIGGER

This mode can be displayed oldest alarm trigger condition.

BL-140

THEFT WARNING SYSTEM

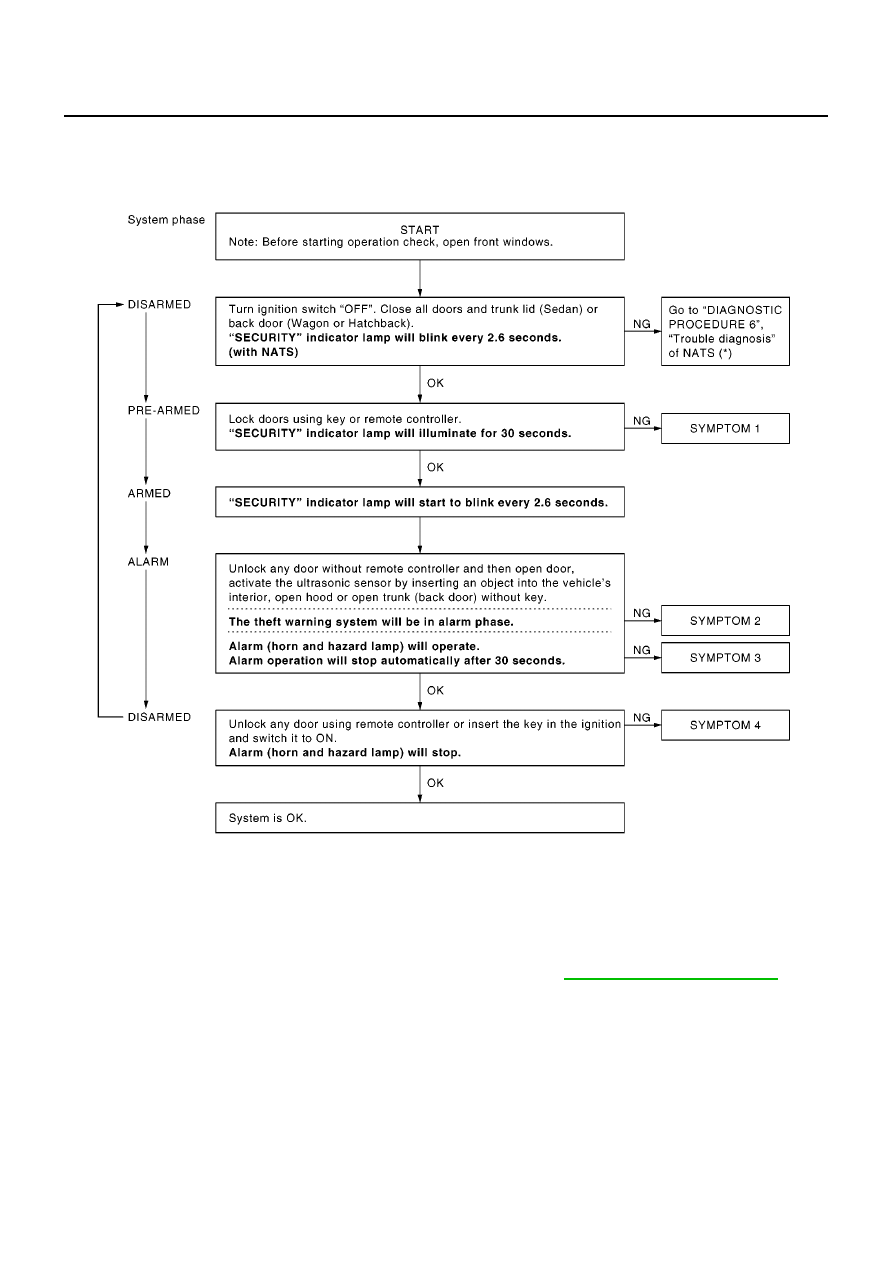

PRELIMINARY CHECK

The system operation is canceled by turning ignition switch to “ACC” at any step between START and ARMED
in the following flow chart.

After performing preliminary check, go to symptom chart. Refer to

BL-141, "SYMPTOM CHART"

.

SIIA1648E
