THEFT WARNING SYSTEM

BL-125

C

D

E

F

G

H

J

K

L

M

A

B

BL

POWER SUPPLY AND GROUND

Power is supplied at all times

●

through 10A fuse [No. 12, located in the fuse block (J/B)]

●

to combination meter (security indicator lamp) terminal 52 and

●

to smart entrance control unit terminal 56.

●

through 10A fuse [No. 13, located in the fuse block (J/B)]

●

to siren control unit terminal 2.

With the ignition switch in the ON or START position, power is supplied

●

through 10A fuse [No. 10, located in the fuse block (J/B)]

●

to smart entrance control unit terminal 29.

●

through 10A fuse [No. 30, located in the fuse block (J/B)]

●

to combination meter (security indicator lamp) terminal 51.

Ground is supplied

●

to smart entrance control unit terminals 53

●

through body grounds M16, M50 and M70.

●

to siren control unit terminal 5

●

through body ground B120.

INITIAL CONDITION TO ACTIVE THE SYSTEM

The operation of the theft warning system is controlled by the doors, hood and trunk (Sedan).
To activate the theft warning system, the smart entrance control unit must receive signals indicating the doors,
hood and trunk (Sedan) are closed.
When a door is open, smart entrance control unit terminal 39, 43, 44 or 45 receives a ground signal from each
door switch.
When the hood is open,
ground is supplied

●

to smart entrance control unit terminal 15.

●

through hood switch terminal 1

●

through hood switch terminal 2

●

through body grounds E10, E58.

When the trunk lid (Sedan) or back door (Wagon) is open,
ground is supplied

●

to smart entrance control unit terminal 16

Trunk lid (Sedan)

●

through trunk room lamp switch terminal 1

●

through trunk room lamp switch terminal 2

●

through body grounds B120 (LHD) or B17, B24 (RHD).

Back door (Wagon or Hatch back)

●

through back door release actuator terminal 2

●

through back door release actuator terminal 1

●

through body grounds B17, B24 and D94 (Wagon) or B17, B24 and B55 (Hatch back).

When smart entrance control unit receives LOCK signal from door lock actuator or remote controller and none
of the described conditions exist, the theft warning system will automatically shift to armed mode.

THEFT WARNING SYSTEM ACTIVATION

If lock signal from remote controller is received by the smart entrance control unit, the vehicle security system
will activate automatically.

NOTE:
Theft warning system can be set even though all doors are not locked.
Once the vehicle security system has been activated, smart entrance control unit terminal 34 supplies ground
to terminal 5 of the security indicator lamp.
The security lamp will illuminate for approximately 30 seconds and then blinks every 2.6 seconds.
Now the vehicle security system is in armed phase.

BL-126

THEFT WARNING SYSTEM

THEFT WARNING SYSTEM ALARM OPERATION

The theft warning system is triggered by

●

opening a door

●

opening the hood

●

opening the trunk lid (Sedan) or back door (Wagon)

●

triggering the ultra sonic sensor

●

detection of battery disconnect and connect.

Once the vehicle security system is in armed phase, if the smart entrance control unit receives a ground signal
at terminal 39, 43, 44, 45 (door switch), 15 (hood switch), 16 (trunk room lamp switch or back door switch) the
vehicle security system will be triggered. The hazard lamp flashes, the horn sounds (RHD models) intermit-
tently.
Power is supplied at all times (RHD models)

●

through 20A fuse (No, 7 located in fuse and fusible link box)

●

to vehicle security horn relay terminal 2 and 5.

When the vehicle security system is triggered, ground is supplied intermittently (RHD models)

●

to vehicle security horn relay terminal 1

●

through smart entrance control unit terminal 27.

When vehicle security horn relay are energized, then power is supplied to horn.
The horn sounds intermittently.
The alarm automatically turns off after 50 seconds but will reactivate if the vehicle is tampered with again.

THEFT WARNING SYSTEM DEACTIVATION

To deactivate the theft warning system, a door must be unlocked with the key or remote controller.
When the smart entrance control unit receives either one of these signals or unlock signal from remote con-
troller, the theft warning system is deactivated. (Disarmed phase)

THEFT WARNING SYSTEM

BL-127

C

D

E

F

G

H

J

K

L

M

A

B

BL

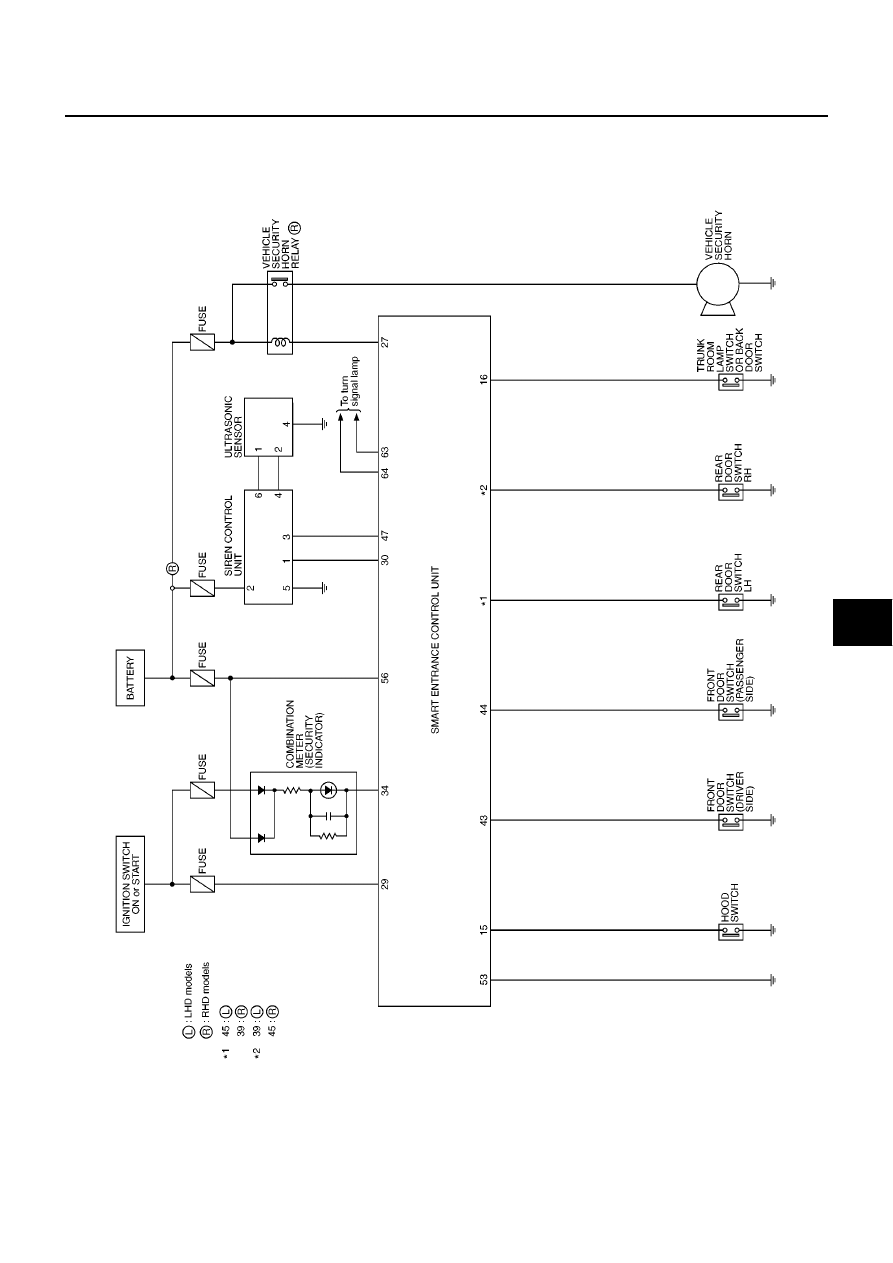

Schematic

EIS005IS

MKWA0966E

BL-128

THEFT WARNING SYSTEM

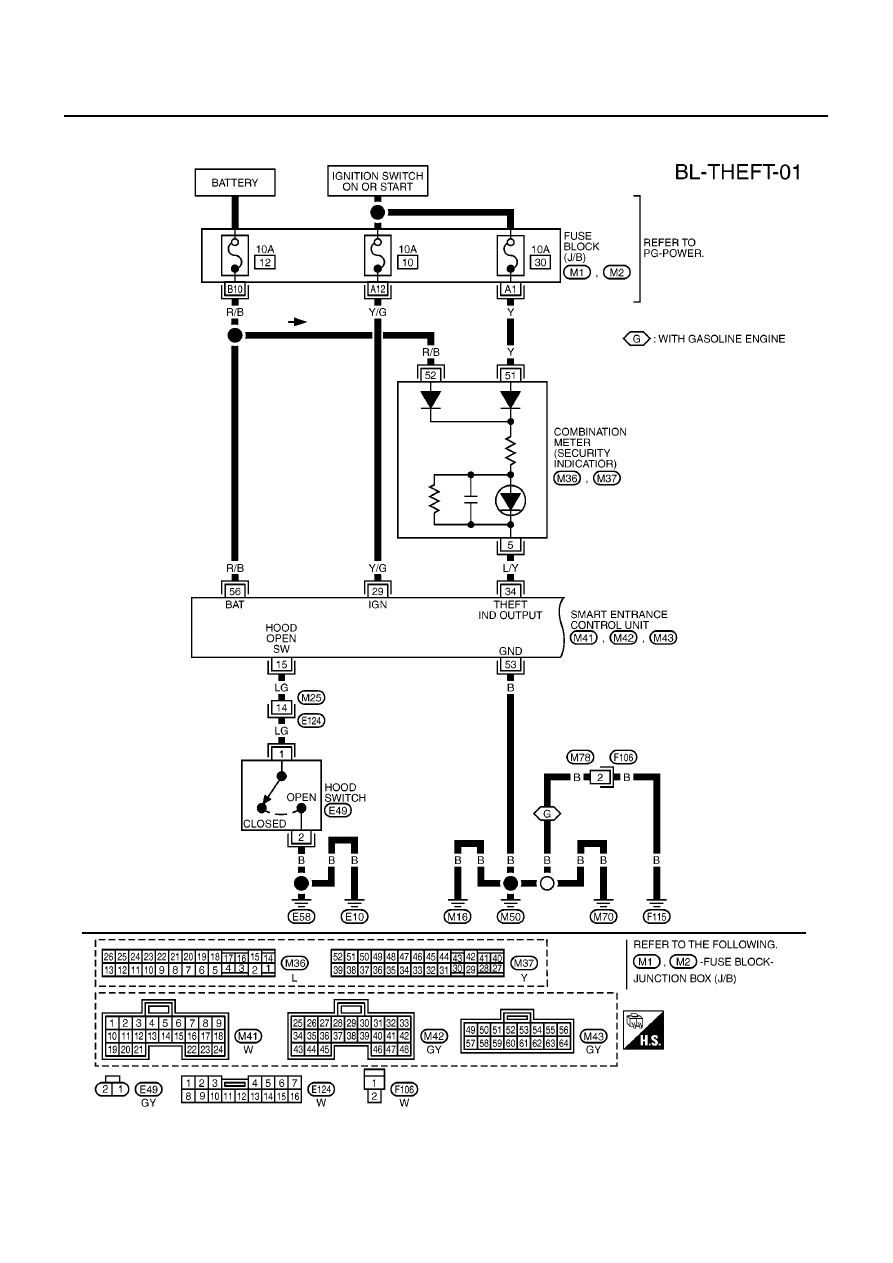

Wiring Diagram — THEFT —

EIS005IT

LHD MODELS

MKWA0967E
