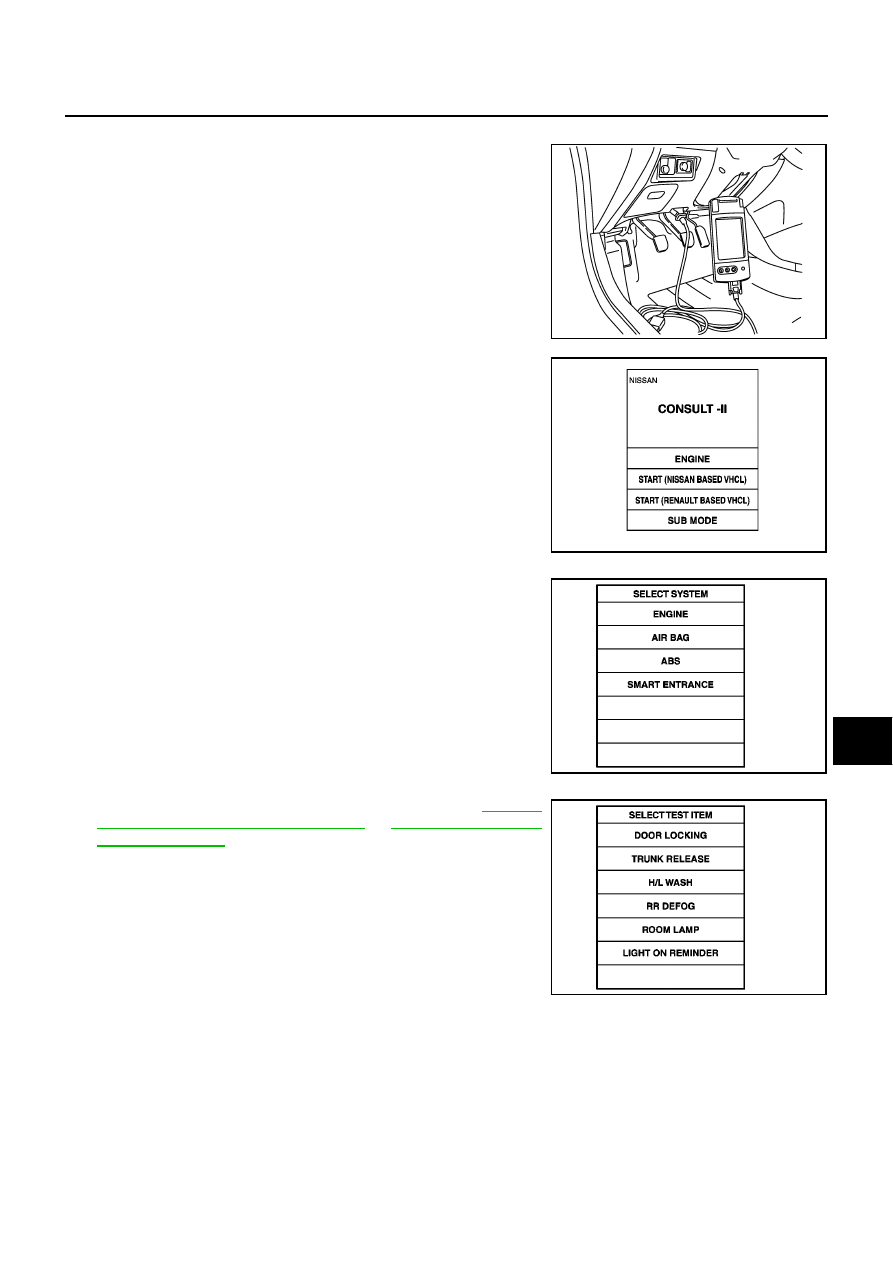

CONSULT-II INSPECTION PROCEDURE

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

3.

Turn ignition switch “ON”.

4.

Touch “START”.

5.

Touch “SMART ENTRANCE”.

6.

Perform each diagnostic item according, refer to

BCS-10,

"DIAGNOSTIC ITEMS APPLICATION"

or

BCS-11, "SELF-DIAG

RESULTS MODE"

.

MAIA0009E

MBIB0233E

SIIA1678E

SIIA1676E

BCS-14

SMART ENTRANCE CONTROL SYSTEM

Schematic

EKS009QE

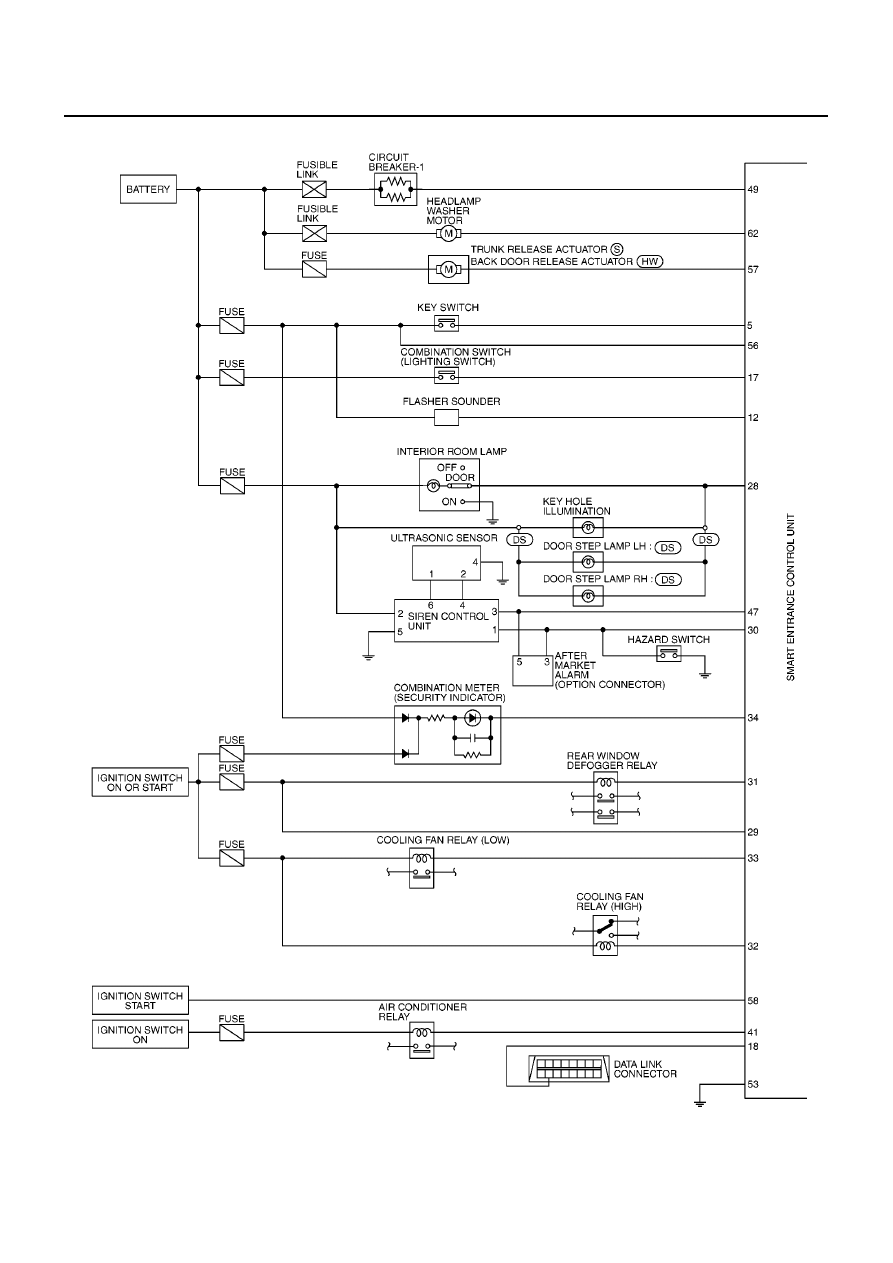

EXCEPT FOR F9Q ENGINE MODELS

MKWA0943E

SMART ENTRANCE CONTROL SYSTEM

BCS-15

C

D

E

F

G

H

I

J

L

M

A

B

BCS

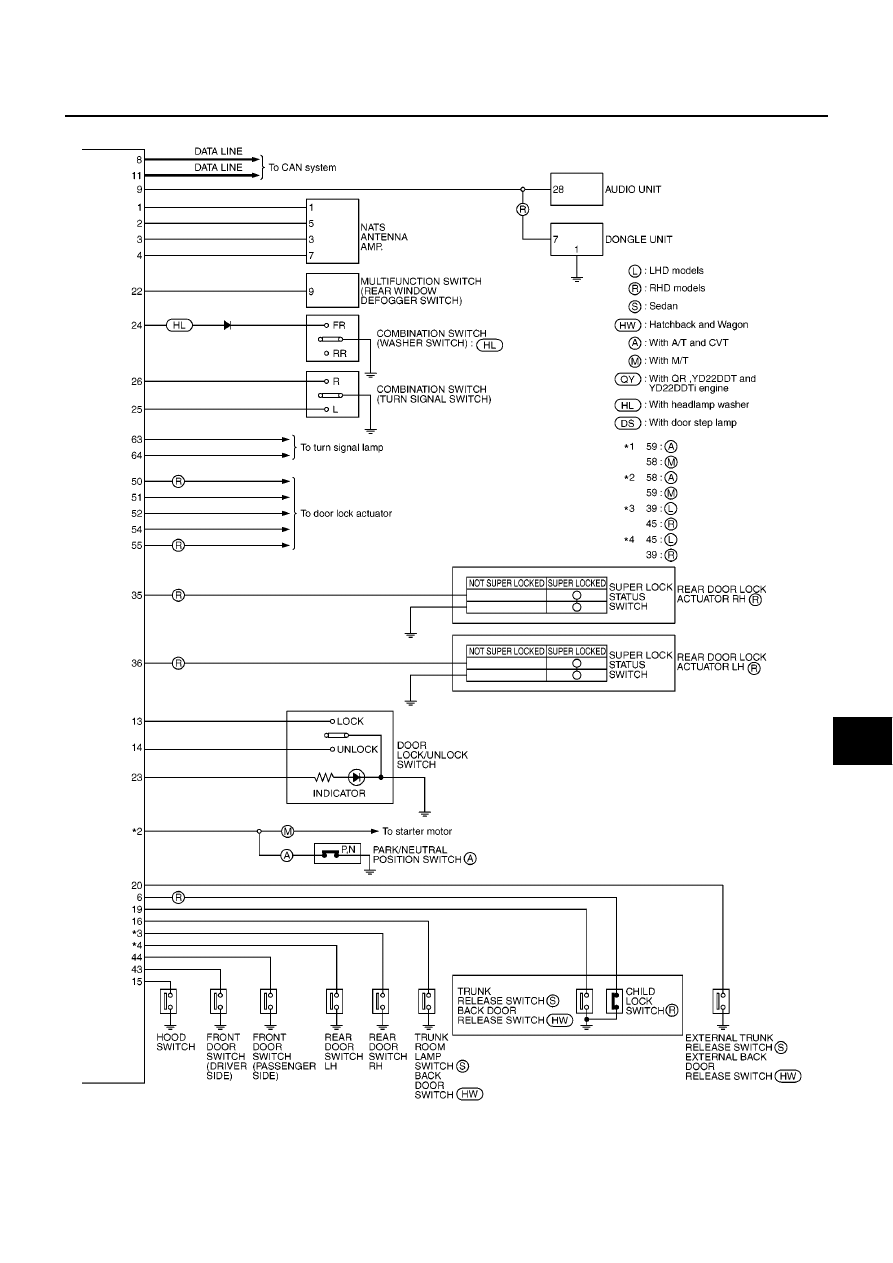

MKWA0944E

BCS-16

SMART ENTRANCE CONTROL SYSTEM

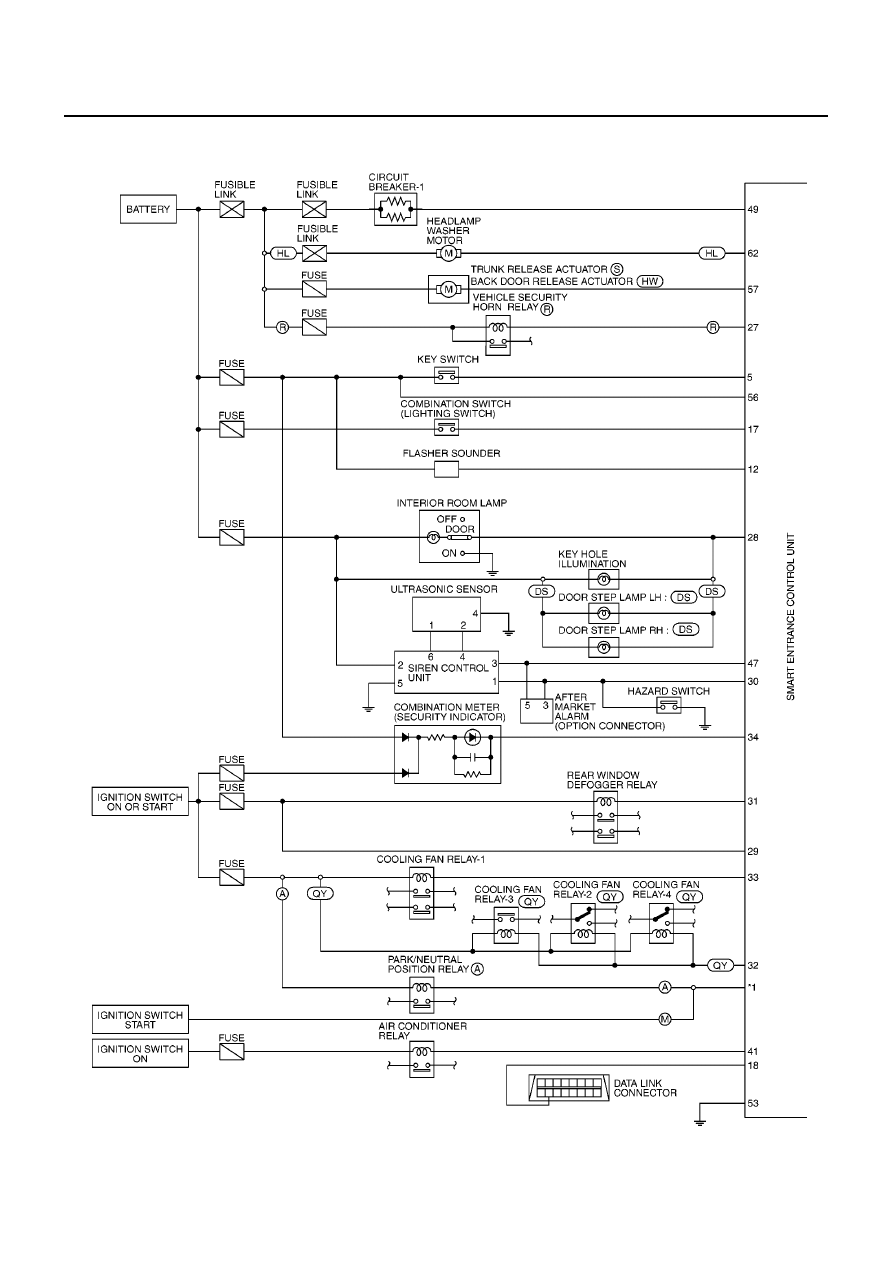

F9Q ENGINE MODELS

MKWA0945E
