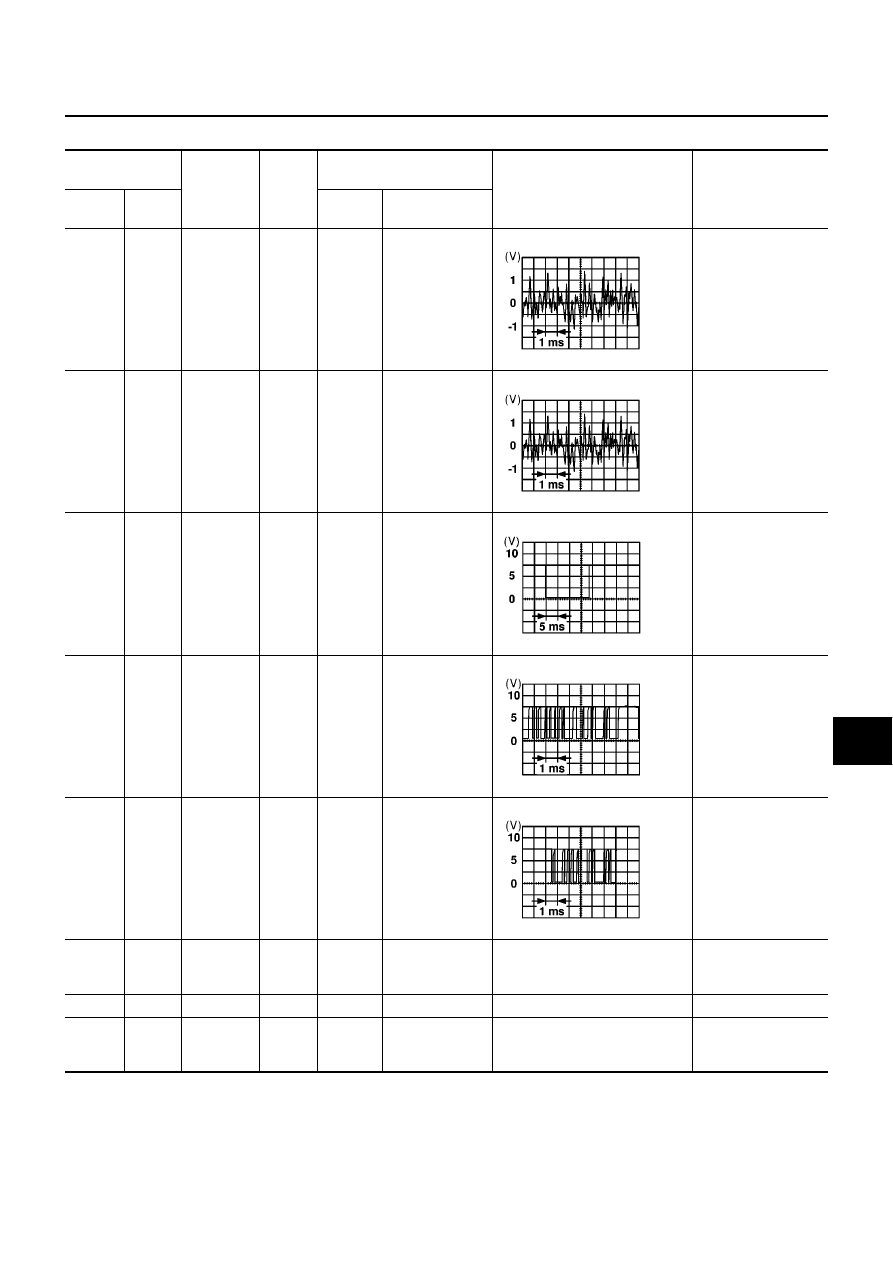

Terminals and Reference Value for CD Auto Changer

EKS009J5

*1: Sedan and wagon models (W) or hatch back models (R/L)
*2: Sedan and wagon models (B) or hatch back models (R/W)

Terminal No.

(wire color)

Signal

name

Signal

input/

output

Condition

Voltage

Example of symptom

( + )

( - )

Ignition

switch

Operation

22 (W)

21 (B)

CD sound
signal (LH)

Output

ON

Play CD.

CD sound is not
heard from LH
speaker.

24 (G)

23 (R)

CD sound
signal (RH)

Output

ON

Play CD.

CD sound is not
heard from RH
speaker.

28 (R/

G)

Ground

Communi-
cation sig-
nal (CHG
REQ)

Output

ON

Insert/eject mag-
azin.

CD Auto changer
operation is not pos-
sible.

29 (*1)

Ground

Communi-
cation sig-
nal (CHG
to COMB)

Output

ON

Insert/eject mag-
azin.

CD Auto changer
operation is not pos-
sible.

30 (*2)

Ground

Communi-
cation sig-
nal (COMB
to CHG)

Input

ON

Press the disc
switch.

CD Auto changer
operation is not pos-
sible.

32 (Y)

Ground

Battery
power

Input

OFF

-

Battery voltage

CD Auto changer
operation is not pos-
sible.

35 (B)

Ground

Ground

-

ON

-

Approx. 0V

-

36 (P)

Ground

ACC power

Input

ACC

-

Battery voltage

CD Auto changer
operation is not pos-
sible.

SKIA0195E

SKIA0195E

SKIA0196E

SKIA0197E

SKIA0198E

AV-32

AUDIO

Self-Diagnosis Function

EKS009J6

DESCRIPTION

●

Diagnosis function consists of the self-diagnosis mode, and the “CONFIRMATION/ADJUSTMENT” mode.

●

Self-diagnosis mode checks for connection among Audio unit, and CD Auto changer and analyzes each
unit, then displays the results.

DIAGNOSIS ITEM

Self-Diagnosis Mode

EKS009J7

OPERATION PROCEDURE

●

To start the self-diagnosis mode and to check the diagnosis result,

AV-71, "Self-Diagnosis Mode"

for mod-

els with navigation system,

DI-63, "Self-Diagnosis Mode"

for models without navigation system.

Trouble Diagnosis

EKS009J8

●

The majority of the audio troubles are the result of outside causes (bad CD, electromagnetic interference,
etc.). Check the inspection items below to diagnose the malfunction.

PROBLEM WITH RADIO, TAPE, AND CD

FOR RADIO ONLY

Mode

Description

Self-diagnosis

●

Check that communication lines between system components are properly connected.

●

Perform the unit diagnosis of Audio unit and CD Auto changer.

Symptom

Check items

Possible cause

Inoperative

●

Check that the ignition switch is in the ACC position.

●

Audio unit

●

Audio unit power circuit

No sound

●

Check that the volume is not turned down.

●

Check that the balance and fader control knobs are
centered.

●

Audio unit

●

Audio unit power circuit

●

Speaker

●

Sound signal circuit between speaker
and Audio unit

Poor sound

●

Check that the bass and treble adjustment knobs are
centered.

●

Audio unit

●

CD Auto changer

●

Speaker

Noisy

-

●

Audio unit

●

CD Auto changer

●

Each electrical equipment

Symptom

Check items

Possible cause

No sound

●

Check that the radio is tuned to a station's frequency.

●

Audio unit

●

Antenna feeder

●

Roof antenna

Noisy

●

Check that the radio is tuned to a station's frequency.

●

Check that the signal of the received station is not
weak.

●

Check whether or not the malfunction occurs only in a
particular area. (Note)

●

Audio unit

●

Antenna feeder

●

Roof antenna

●

Noise prevention parts

●

Each electrical equipment

●

Wire harness of each piece of electri-
cal equipment

Selected radio stations stored in
memory are deleted

-

●

Audio unit

●

Audio unit power circuit

AUDIO

AV-33

C

D

E

F

G

H

I

J

L

M

A

B

AV

NOTE:

●

This is noise resulting from variations in field strength, such as fading noise and multi-path noise, or exter-
nal noise from trains and other sources. It is not a malfunction.

–

Fading noise: This noise occurs because of variations in the field strength in a narrow range due to moun-
tains or buildings blocking the signal.

–

Multi-path noise: This noise results from the waves sent directly from the broadcast station arriving at the
antenna at a different time from the waves which reflect off of mountains or buildings.

FOR CD ONLY

Noise Inspection

EKS009J9

The vehicle itself can be a source of noise if noise prevention parts or electrical equipment is malfunction.
Check if noise is caused and/or changed by engine rotation, ignition switch turned to each position, and oper-
ation of each piece of electrical equipment, and determine the cause.
NOTE:
The source of the noise can be found easily by listening to the noise while removing the fuses of electrical
components, one by one.

TYPE OF NOISE AND POSSIBLE CAUSE

Symptom

Check items

Possible cause

The CD cannot be played.

●

Check that the CD is not upside down.

●

Check that there is no dirt, damage, or water on the disc.

●

CD Auto changer

●

Audio unit

The sound skips, stops suddenly, or is dis-
torted.

●

Check that there is no dirt, damage, or water on the disc.

●

Check that the trouble is not due to strong vibration.

Occurrence condition

Possible cause

Occurs only when engine is ON.

A continuous growling noise occurs. The speed of the
noise varies with changes in the engine speed.

●

Problem with the ignition condenser.

A whistling noise occurs while the engine speed is
high. A booming noise occurs while the engine is run-
ning and the light switch is ON.

●

Problem with the alternator

The occurrence of the noise is linked with the operation of the fuel pump.

●

Problem with the fuel pump condenser

Noise only occurs when various
electrical components are oper-
ating.

A cracking or snapping sound occurs with the opera-
tion of various switches.

●

Relay malfunction, radio malfunction

The noise occurs when various motors are operating.

●

Problem with the motor case ground

●

Problem with the motor

The noise occurs constantly, not just under certain conditions.

●

Rear defogger coil malfunction

●

Open circuit in printed heater

●

Poor ground of antenna amplifier or
antenna feeder line

A cracking or snapping sound occurs while the vehicle is being driven, especially when it
is vibrating excessively.

●

Problem with the ground wire of body
parts

●

Problem with ground due to part installa-
tion problem

●

Problem with wiring connections or a
short circuit

AV-34

AUDIO

Power Supply Circuit Inspection

EKS009JA

1.

CHECK FUSE

●

Check that the following fuses of the Audio unit, Sub-woofer and CD Auto changer are not blown, Refer to

PG-113, "FUSE BLOCK - JUNCTION BOX (J/B)"

and

PG-114, "FUSE AND FUSIBLE LINK BOX"

.

OK or NG

OK

>> GO TO 2.

NG

>> If fuse is blown, be sure to eliminate cause of problem before installing new fuse. Refer to

PG-3,

"POWER SUPPLY ROUTING"

.

2.

POWER SUPPLY CIRCUIT CHECK

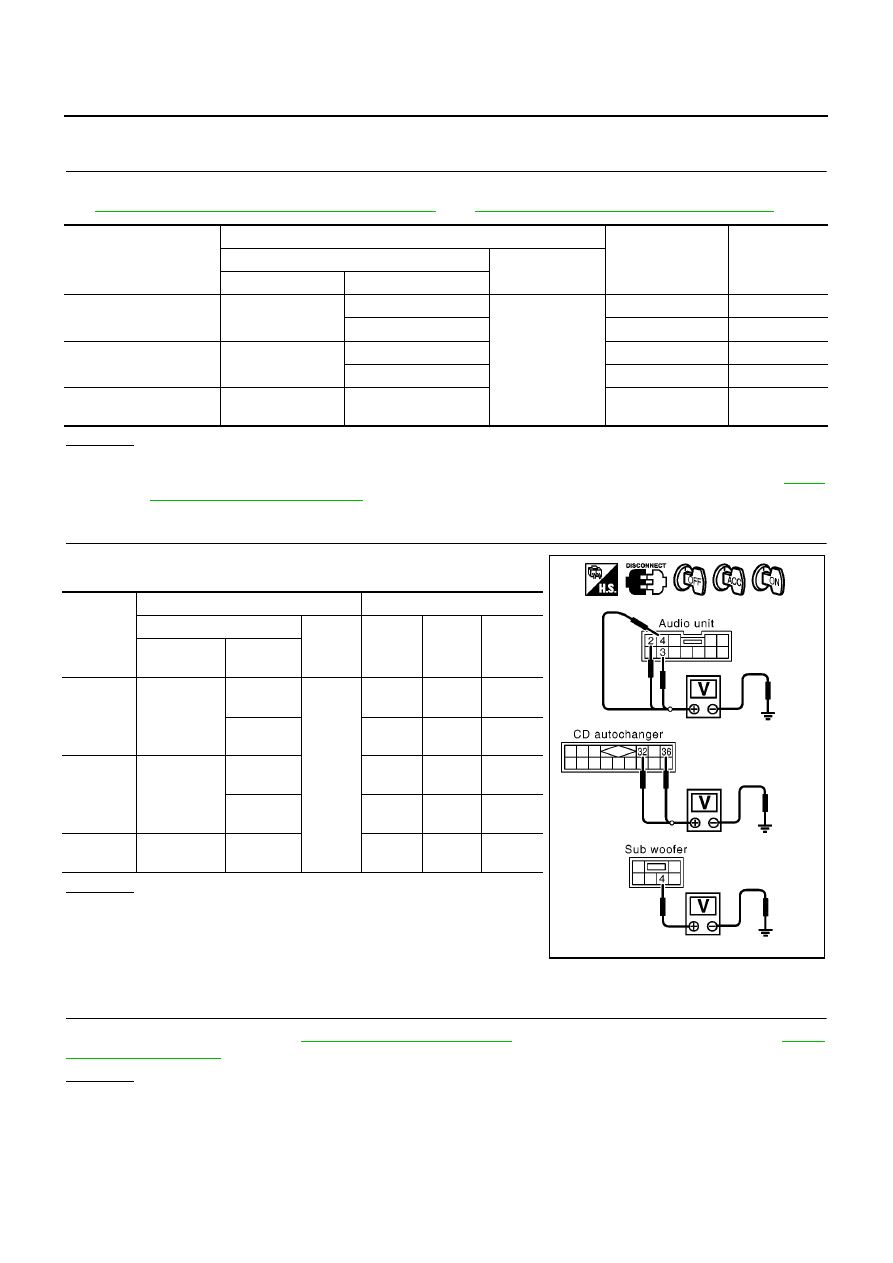

Disconnect the connector. Check voltage between the following har-
ness connector terminal (+) and body ground (-).

OK or NG

OK

>> Inspection end.

NG

>> Repair or replace harness.

Audio System Does Not Turn On

EKS009JB

1.

SELF-DIAGNOSIS

Perform self-diagnosis. Refer to

AV-71, "Self-Diagnosis Mode"

for models with navigation system,

DI-63,

"Self-Diagnosis Mode"

for models without navigation system.

OK or NG

OK

>> Replace Audio unit.

NG

>> Check the malfunctioned area according to the self-diagnosis result.

Unit

Terminals

Signal name

Fuse No.

(+)

(-)

Connector

Terminal (wire color)

Audio unit

M51

3(Y), 4(Y)

Ground

Battery power

33

2(P)

ACC power

1

CD Auto changer

B31

32(Y)

Battery power

33

36(P)

ACC power

1

Sub-woofer

B140 (LHD)

B49 (RHD)

4(P)

ACC power

1

Unit

Terminal No.

Ignition switch

(+)

(-)

OFF

ACC

ON

Connector

Terminal

(wire color)

Audio unit

M51

3(Y), 4(Y)

Ground

Battery
voltage

Battery
voltage

Battery
voltage

2 (P)

0V

Battery
voltage

Battery
voltage

CD Auto
changer

B31

32 (Y)

Battery
voltage

Battery
voltage

Battery
voltage

36 (P)

0V

Battery
voltage

Battery
voltage

Sub-
woofer

B140 (LHD)

B49 (RHD)

4(P)

0V

Battery
voltage

Battery
voltage

MKIB0625E
