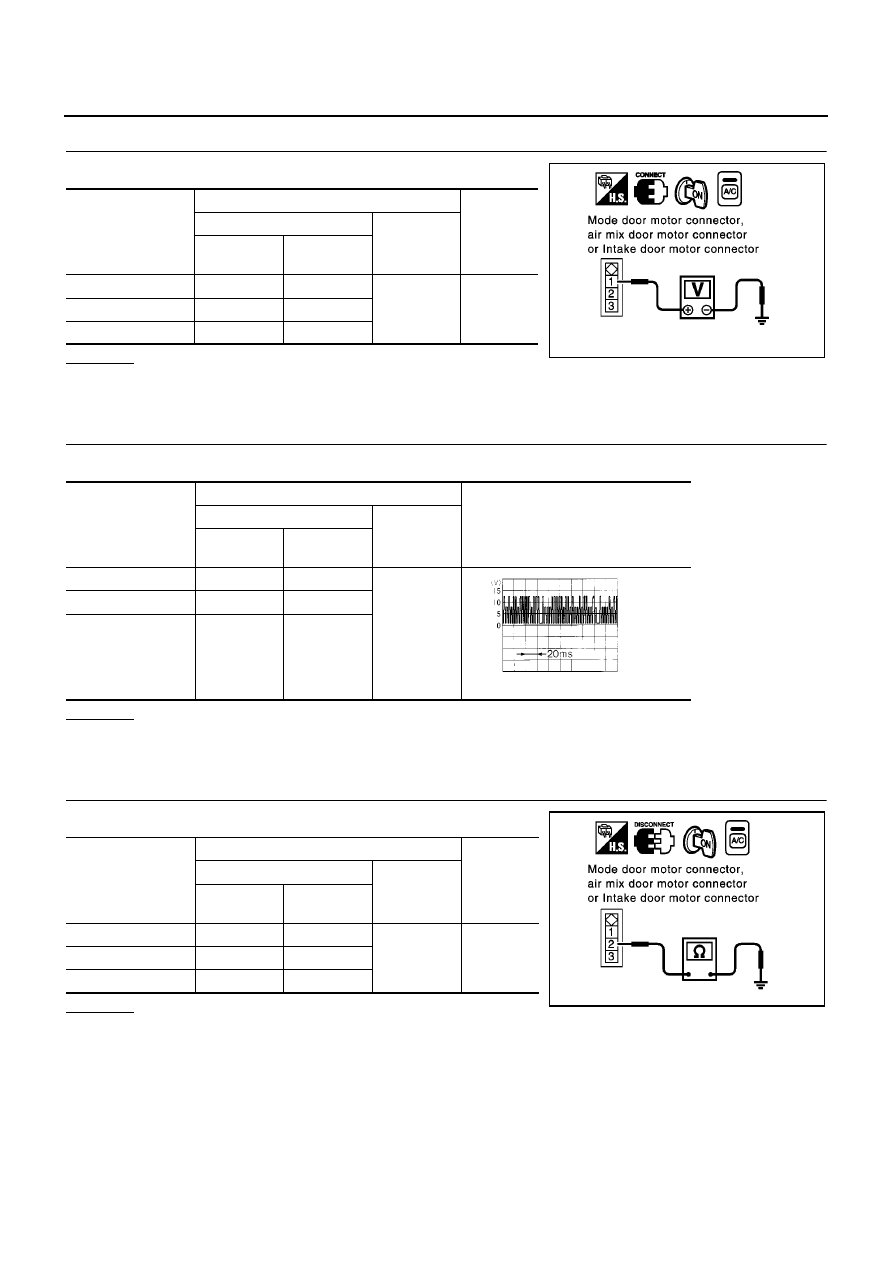

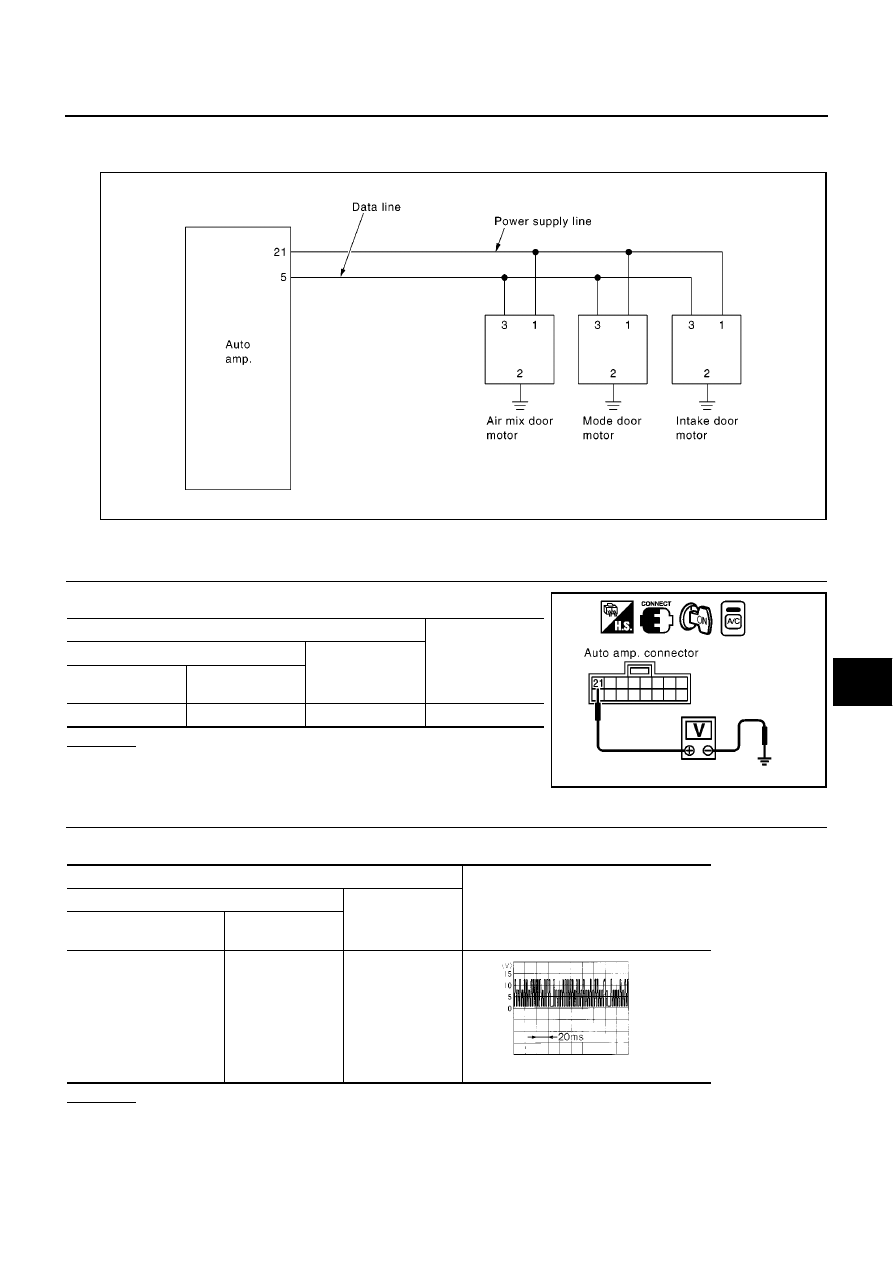

TROUBLE DIAGNOSIS ATC-61 C D E F G H I K L M A B ATC LAN System Circuit EJS002XY SYMPTOM: Mode door motor, intake door motor and/or air mix door motor does not operate normally. DIAGNOSTIC PROCEDURE FOR LAN SYSTEM CIRCUIT 1. CHECK POWER SUPPLY FOR AUTO AMP. OK or NG OK >> GO TO 2. NG >> Replace auto amp. 2. CHECK SIGNAL FOR AUTO AMP. Confirm A/C LAN signal using an oscilloscope. OK or NG OK >> GO TO 3. NG >> Replace auto amp. RJIA1326E Terminal Voltage (+) ( − ) Auto amp. connec- tor Terminal No. (Wire color) M76 21 (G/Y) Ground Approx. 12V RJIA0273E Terminal Voltage (+) ( − ) Auto amp. connector Terminal No. (Wire color) M75 5 (R/Y) Ground HAK0652D |
