AIR CONDITIONER CONTROL

ATC-29

C

D

E

F

G

H

I

K

L

M

A

B

ATC

System Description

EJS002XP

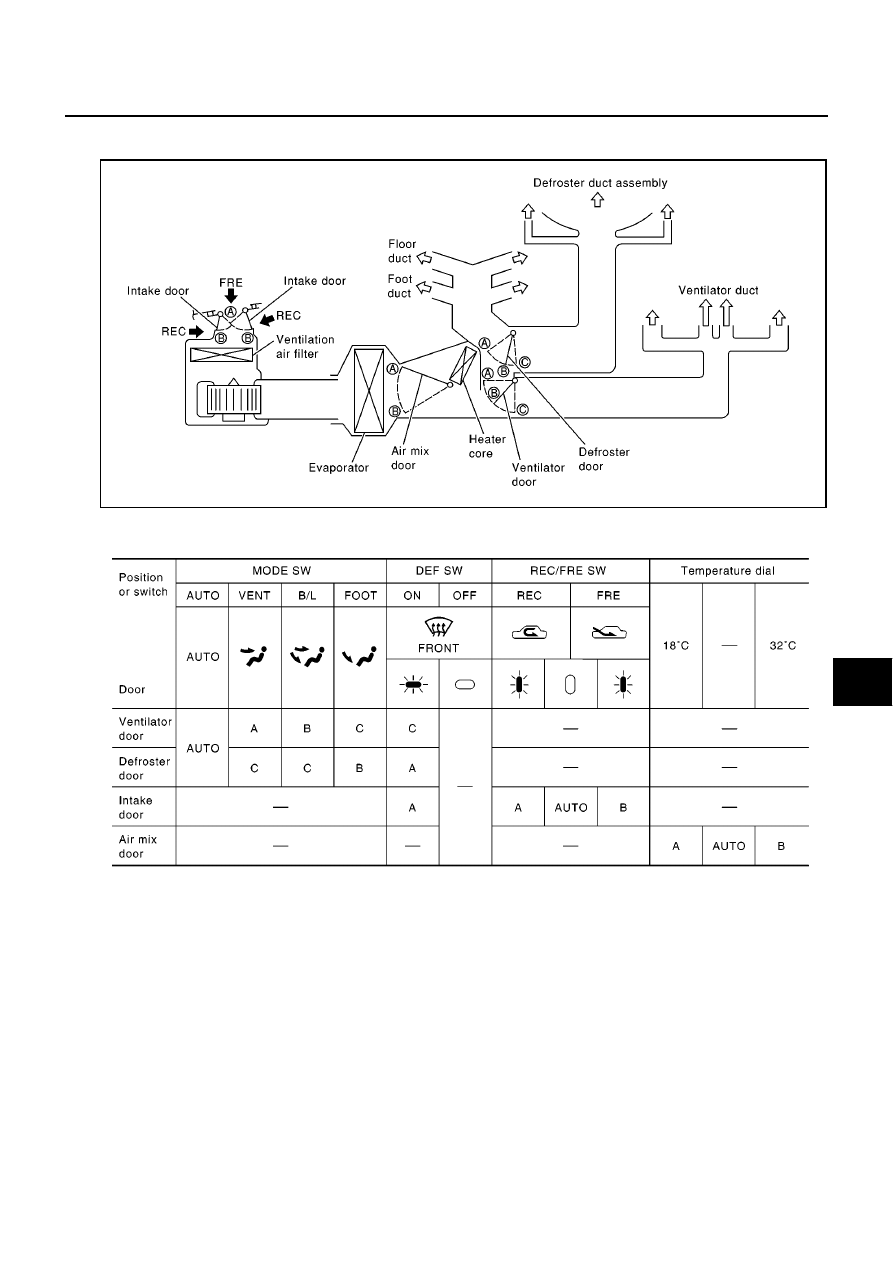

SWITCHES AND THEIR CONTROL FUNCTION

RHA592H

RJIA0846E

ATC-30

TROUBLE DIAGNOSIS

TROUBLE DIAGNOSIS

PFP:00004

How to Perform Trouble Diagnoses for Quick and Accurate Repair

EJS002XQ

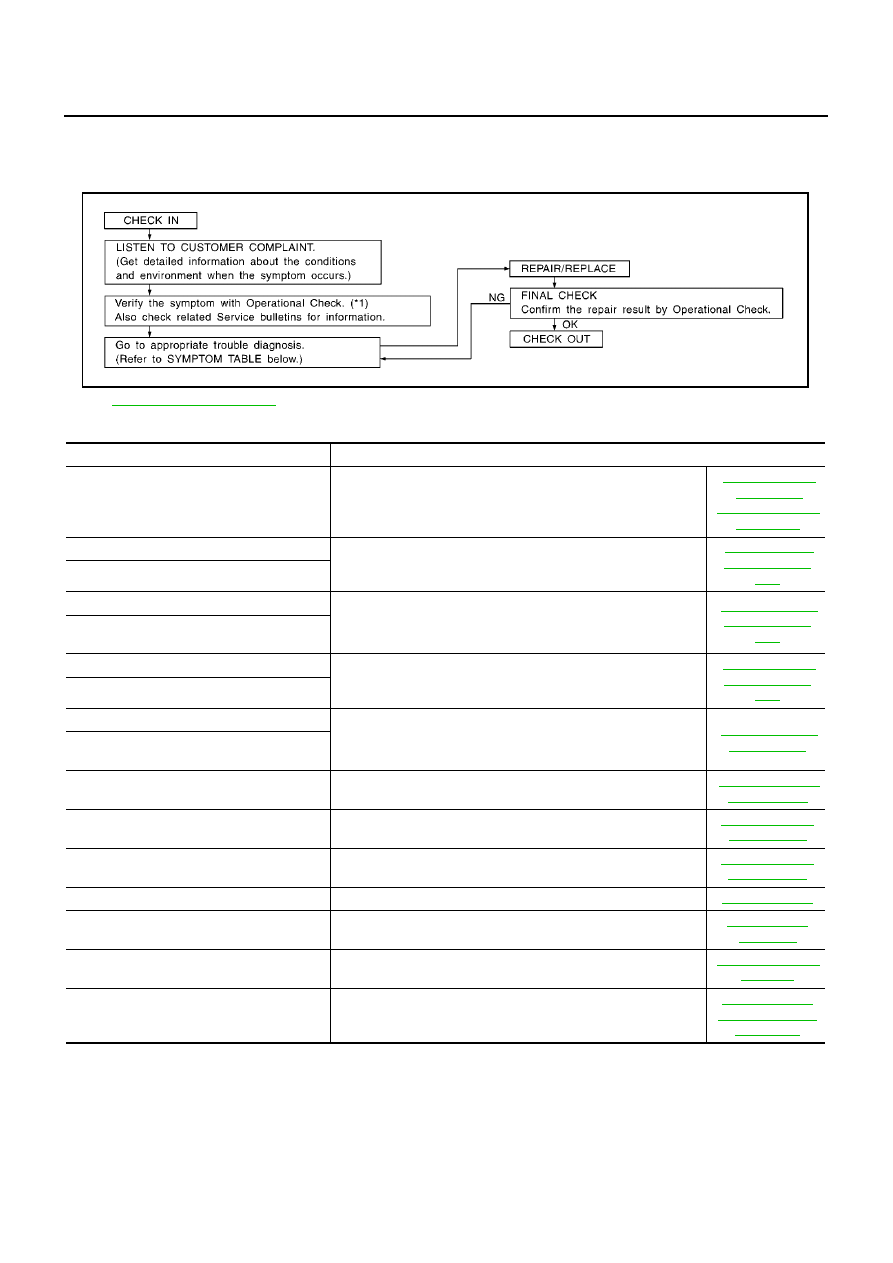

WORK FLOW

SYMPTOM TABLE

*1

ATC-56, "Operational Check"

SHA900E

Symptom

Reference Page

A/C system does not come on.

Go to Trouble Diagnosis Procedure for A/C system.

ATC-59, "Power

Supply and

Ground Circuit for

Auto Amp."

Air outlet does not change.

Go to Trouble Diagnosis Procedure for Mode Door Motor. (LAN)

ATC-64, "Mode

Door Motor Cir-

cuit"

Mode door motor does not operate normally.

Discharge air temperature does not change.

Go to Trouble Diagnosis Procedure for Air Mix Door Motor. (LAN)

ATC-67, "Air Mix

Door Motor Cir-

cuit"

Air mix door motor does not operate nor-
mally.

Intake door does not change.

Go to Trouble Diagnosis Procedure for Intake Door Motor. (LAN)

ATC-70, "Intake

Door Motor Cir-

cuit"

Intake door motor does not operate normally.

Blower motor operation is malfunctioning.

Go to Trouble Diagnosis Procedure for Blower Motor.

ATC-73, "Blower

Motor Circuit"

Blower motor operation is malfunctioning
under out of starting fan speed control.

Magnet clutch does not engage.

Go to Trouble Diagnosis Procedure for Magnet Clutch.

ATC-79, "Magnet

Clutch Circuit"

Insufficient cooling

Go to Trouble Diagnosis Procedure for Insufficient Cooling.

ATC-88, "Insuffi-

cient Cooling"

Insufficient heating

Go to Trouble Diagnosis Procedure for Insufficient Heating.

ATC-95, "Insuffi-

cient Heating"

Noise

Go to Trouble Diagnosis Procedure for Noise.

ATC-97, "Noise"

Self-diagnosis cannot be performed.

Go to Trouble Diagnosis Procedure for Self-diagnosis.

ATC-98, "Self-

diagnosis"

Memory function does not operate.

Go to Trouble Diagnosis Procedure for Memory Function.

ATC-99, "Memory

Function"

A/C system cannot be controlled.

Go to Trouble Diagnosis Procedure for Multiplex Communication
Circuit.

ATC-110, "Multi-

plex Communica-

tion Circuit"

TROUBLE DIAGNOSIS

ATC-31

C

D

E

F

G

H

I

K

L

M

A

B

ATC

Component Parts and Harness Connector Location

EJS002XR

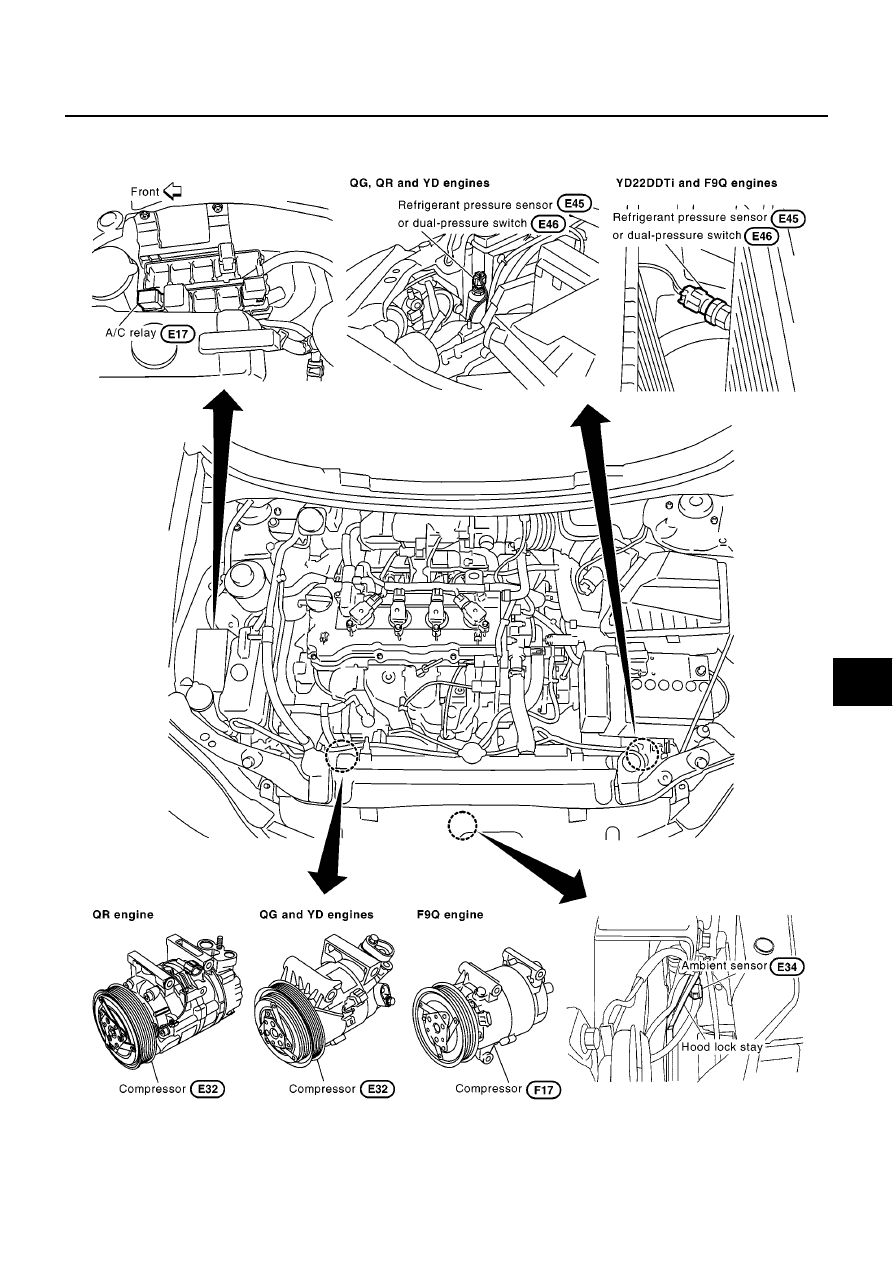

ENGINE COMPARTMENT

RJIA2361E

ATC-32

TROUBLE DIAGNOSIS

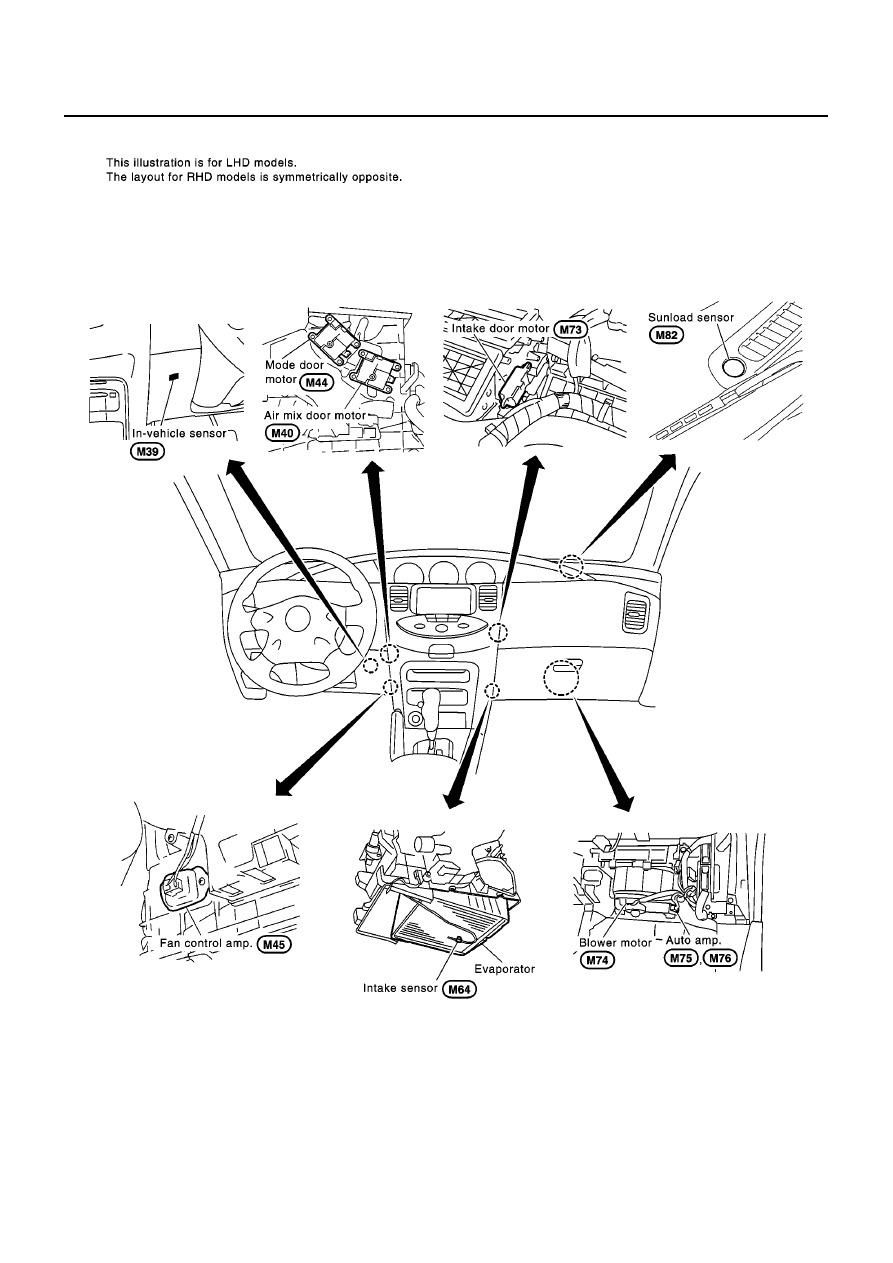

PASSENGER COMPARTMENT

SJIA0208E
